ГОСТ 5530-2004. Ткани упаковочные и технического назначения из лубяных волокон. Общие технические условия.


Введен

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 18 октября 2005 г. N 244-ст


Дата введения -

1 января 2006 года


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ТКАНИ УПАКОВОЧНЫЕ И ТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ

ИЗ ЛУБЯНЫХ ВОЛОКОН


ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ


PACKING AND TECHNICAL FABRICS MADE OF BAST FIBRES.

GENERAL SPECIFICATIONS


ГОСТ 5530-2004


Предисловие


Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".


Сведения о стандарте


1. Разработан Государственным унитарным предприятием Центральный научно-исследовательский институт комплексной автоматизации легкой промышленности (ГУП ЦНИИЛКА).

2. Внесен Госстандартом России.

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 26 от 8 декабря 2004 г.).

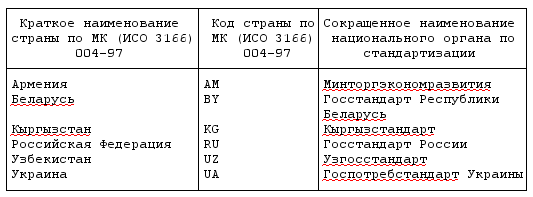

За принятие стандарта проголосовали:



4. Приказом Федерального агентства по техническому регулированию и метрологии от 18 октября 2005 г. N 244-ст межгосударственный стандарт ГОСТ 5530-2004 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2006 года.

5. Взамен ГОСТ 5530-81.


Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".

Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".


1. Область применения


Настоящий стандарт распространяется на упаковочные ткани и ткани технического назначения, вырабатываемые из лубяной пряжи, из лубяной смешанной пряжи, содержащей лубяные, хлопчатобумажные и химические волокна, а также из этих видов пряжи в сочетании с хлопчатобумажными и химическими пряжами и нитями.


2. Нормативные ссылки


В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 1868-88. Веревки технические и хозяйственные. Технические условия

ГОСТ 3811-72 (ИСО 3801-77, ИСО 3932-76, ИСО 3933-76). Материалы текстильные. Ткани, нетканые полотна и штучные изделия. Методы определения линейных размеров, линейной и поверхностной плотностей

ГОСТ 3812-72. Материалы текстильные. Ткани и штучные изделия. Методы определения плотностей нитей и пучков ворса

ГОСТ 3813-72 (ИСО 5081-77, ИСО 5082-82). Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении

ГОСТ 6904-83. Пряжа хлопчатобумажная суровая крученая для ткацкого производства. Технические условия

ГОСТ 7000-80. Материалы текстильные. Упаковка, маркировка, транспортирование и хранение

ГОСТ 10078-85. Пряжа из лубяных волокон и их смесей с химическими волокнами. Общие технические условия

ГОСТ 10681-75. Материалы текстильные. Климатические условия для кондиционирования и испытания проб и методы их определения

ГОСТ 14192-96. Маркировка грузов

ГОСТ 15846-2002. Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение

ГОСТ 15897-97. Нить полиамидная для технических тканей. Технические условия

ГОСТ 20566-75. Ткани и штучные изделия текстильные. Правила приемки и метод отбора проб

ГОСТ 24662-94. Нить полиэфирная техническая. Технические условия

ГОСТ 29104.0-91. Ткани технические. Правила приемки и метод отбора проб

ГОСТ 29104.1-91. Ткани технические. Методы определения линейных размеров, линейной и поверхностной плотностей

ГОСТ 29104.3-91. Ткани технические. Метод определения количества нитей на 10 см

ГОСТ 29104.4-91. Ткани технические. Метод определения разрывной нагрузки и удлинения при разрыве.

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.


3. Термины и определения


В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Близна: местный порок ткани, заключающийся в отсутствии одной или нескольких нитей основы.

3.2. Недосека: местный порок ткани в виде полосы во всю ширину ткани из-за пониженной плотности ткани по утку.

3.3. Подплетина: местный порок в виде неправильно переплетенных рядом лежащих нитей.

3.4. Плохо подработанный обрыв основы: след ликвидации отрывов большой группы нитей основы.

3.5. Слет и уточная петля: вотканный пучок и петелька уточной пряжи на поверхности ткани.

3.6. Пробоина и просечка: местные пороки ткани с разрушением нитей основы и утка.

3.7. Рыхлость (редочь) ткани: местный порок по всей ширине, имеющий пониженную плотность по утку, вызванную слабым натяжением основы.

3.8. Нарушение кромки (оторванная, загнутая, волнистая, затянутая): местный порок в виде оборванной, деформированной кромки.


4. Классификация, основные размеры и параметры


4.1. Ткани упаковочные и технического назначения должны вырабатываться в соответствии с требованиями настоящего стандарта, технической документации и технологических режимов, утвержденных в установленном порядке.

4.2. В технической документации на конкретный вид ткани (артикул) в зависимости от назначения указывают: вид и состав сырья, линейную плотность пряжи и нитей, число нитей на 10 см по основе и утку, разрывную нагрузку ткани по основе и утку, поверхностную плотность 1 кв. м ткани, ширину ткани, переплетение.

По согласованию изготовителя с потребителем в технической документации могут быть установлены дополнительные требования к продукции, не предусмотренные настоящим стандартом.

4.3. В зависимости от вида применяемого сырья ткани упаковочные и технического назначения из лубяных волокон подразделяют в соответствии с таблицей 1.


Таблица 1


Вид упаковочной и
технической ткани

Вид применяемого сырья

Льняные

Льняная пряжа с содержанием льняного волокна
не менее 70%

Полульняные

Пряжа с содержанием льняного волокна не менее
30%, сочетание этой пряжи с хлопчатобумажной
пряжей, химическими нитями (вискозными, поли-
эфирными, полиамидными, полипропиленовыми),
в том числе пленочными

Льно-джуто-кенаф-
ные

Пряжа из грубых лубяных волокон (джута, кена-
фа, короткого льняного волокна не выше 4-го
номера и др.) или их смесей в различных соот-
ношениях; пряжа из смеси лубяных волокон с
химическими волокнами

Льно-джуто-кенаф-
ные с химическими
нитями

Пряжа из грубых лубяных волокон в сочетании
с химическими нитями (вискозными, полиэфир-
ными, полиамидными, полипропиленовыми), в том
числе пленочными


4.4. Упаковочные ткани вырабатываются шириной: 90, 106, 110, 112, 114, 150, 155 см; ткани технического назначения вырабатываются шириной: 112, 140, 216 см.

По согласованию изготовителя с потребителем ткани могут выпускаться другой ширины.

4.5. Допускаемые минимальные отклонения по физико-механическим показателям не должны превышать:

по ширине тканей:
минус 1 см до 100 см;
минус 2 см выше 100 см;
числу нитей на 10 см ткани:
минус 2% по основе;
минус 2% по утку;
минус 7% по поверхностной плотности ткани.

Примечание - Плюсовые допуски по этим показателям не ограничиваются.


4.6. В условном обозначении ткани при заказе указывают: назначение ткани и вид сырья, группу прочности, ширину, номер настоящего стандарта, при необходимости указывают поверхностную плотность ткани и процентное содержание химических волокон и нитей.

Примеры условных обозначений:

Ткань упаковочная льняная, обыкновенная, 110 см:


Тк. уп. л., об., 110 см, ГОСТ 5530-2004


Ткань упаковочная полульняная, повышенной прочности, 90 см:


Тк. уп. п/л., пов., 90 см, ГОСТ 5530-2004


Ткань технического назначения, полульняная с 33% нвис, 110 см:


Тк. тех. п/л. с 33% нвис, 110 см, ГОСТ 5530-2004


Ткань техническая льно-джутовая, 216 см, 285 г/кв. м:


Тк. тех. лдж, 216 см, 285 г/кв. м, ГОСТ 5530-2004


5. Общие технические требования


5.1. Характеристики

5.1.1. Ткани упаковочные и технического назначения вырабатывают из лубяной пряжи, из лубяной пряжи в смеси с химическими волокнами по ГОСТ 10078, а также в сочетании с хлопчатобумажной пряжей по ГОСТ 6904, полиамидными нитями по ГОСТ 15897, полиэфирными нитями по ГОСТ 24662, полипропиленовыми нитями по [1] и другому нормативному документу.

5.1.2. В тканях, используемых для производства линолеума и других видов искусственных материалов, вид и процентное содержание химических волокон в пряже и химических нитей в ткани устанавливается по согласованию с заказчиком.

5.1.3. Разрывная нагрузка упаковочных тканей должна соответствовать значениям, приведенным в таблице 2.

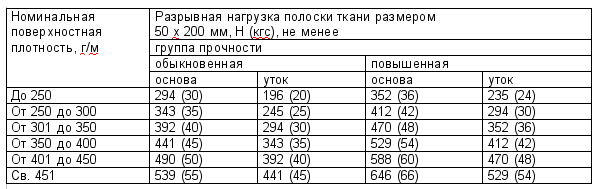

Таблица 2


Разрывная нагрузка полоски ткани технического назначения размером 50 х 200 мм должна быть не менее: по основе 490 (50) Н (кгс), по утку 392 (40) Н (кгс).

5.1.4. Упаковочные ткани должны вырабатываться с поверхностным заполнением не менее 40%.

Порядок расчета поверхностного заполнения приведен в Приложении А.

5.1.5. В зависимости от соответствия физико-механических показателей нормам, установленным настоящим стандартом, и наличия пороков внешнего вида для тканей упаковочных и технического назначения устанавливают два сорта: первый и второй.

Сорт ткани устанавливают по наихудшему показателю.

5.1.6. Настоящий стандарт устанавливает нормы по физико-механическим показателям для первого сорта в соответствии с 4.4 и 5.1.3.

Для тканей второго сорта допускаются отклонения от минимальных норм первого сорта не более:

2 см - по ширине;

1 нити - по числу нитей на 10 см;

5% - по поверхностной плотности;

5% - по разрывной нагрузке.

5.1.7. Количество пороков внешнего вида на условную длину куска не должно превышать:

30 - для первого сорта;

100 - для второго сорта.

5.1.8. Условная длина куска ткани принимается равной:

100 м - при ширине ткани от 90 до 150 см включительно;

80 м - при ширине более 150 м.

5.1.9. Оценку пороков внешнего вида проводят в соответствии с таблицей 3.

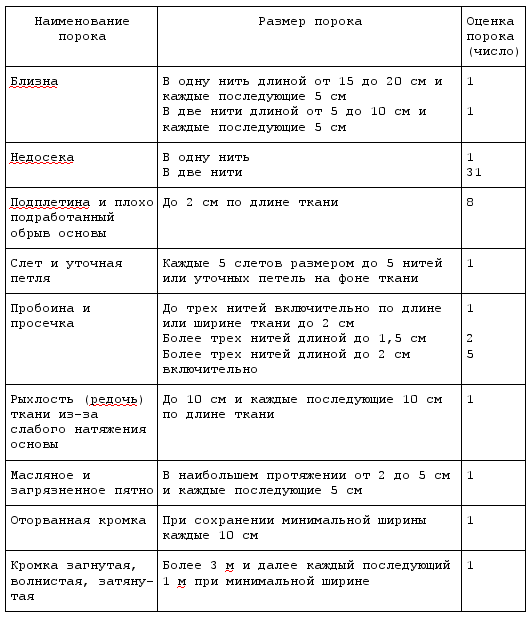

Таблица 3


5.1.10. В тканях упаковочных и технического назначения не допускаются следующие пороки внешнего вида:

- пробоины и просечки - более 2 см по длине или ширине ткани;

- отрыв основы - каждый порок размером более 2 см по длине ткани;

- недосеки в 1 нить - не более двух штук на 1 м длины;

- недосеки в три нити.

5.1.10.1. Местные пороки, перечисленные в 5.1.10, подлежат вырезу на предприятии-изготовителе.

Вырез порока должен производиться во всю ширину ткани по линии границ порока. Если размер порока не превышает 2 см по длине ткани, то по месту расположения порока делают разрез.

Допускается пороки не вырезать, а отмечать в начале и в конце порока у кромки цветными нитками "вырез", клеймом "В" - условный вырез или "Р" - условный разрез.

5.2. Маркировка

5.2.1. В верхний кусок кипы, а также в куски и рулоны ткани, не подлежащие упаковыванию в кипы, вкладывают или прикрепляют ярлык, содержащий:

- наименование, юридический адрес предприятия-изготовителя и его товарный знак;

- наименование ткани и номер артикула;

- содержание химических волокон, %;

- сорт;

- количество метров;

- количество отрезов;

- обозначение настоящего стандарта и технической документации;

- дату упаковки (число, месяц, год).

5.2.2. На каждой кипе, а также куске и рулоне, не подлежащих упаковыванию в кипы, или ярлыке, прикрепленном к ним, несмываемой краской четко указывают:

- номер упакованного куска, рулона или кипы;

- массу брутто;

- количество метров.

Допускается совмещение на одном ярлыке указанной маркировки с маркировкой по 5.2.1.

5.2.3. Транспортная маркировка - по ГОСТ 14192 с нанесением манипуляционного знака "Крюками не брать".

5.3. Упаковка

5.3.1. Ткани одного артикула и сорта должны быть сложены в куски или накатаны в рулоны ровно, без перекосов.

5.3.2. Длина ткани в куске или рулоне, количество отрезов ткани в куске или рулоне должны соответствовать нормам, указанным в таблице 4.


Таблица 4


5.3.3. При увеличении длины куска или рулона упаковочных льняных и полульняных тканей на каждые 5 м, по сравнению с установленной в таблице 4, количество отрезов увеличивается на один.

При увеличении длины куска или рулона льно-джуто-кенафных, льно-джуто-кенафных с химическими нитями упаковочных тканей и тканей технического назначения на 20 м по сравнению с указанной в таблице 4, количество отрезов увеличивается на один (кроме тканей технического назначения шириной от 155 до 216 см).

5.3.4. Куски, рулоны и кипы тканей должны быть обвязаны веревкой по ГОСТ 1868 или другими увязочными материалами по нормативному документу, обеспечивающими сохранность продукции.

Допускается пришивать свободный конец ткани к рулону или куску нитками или пряжей из натуральных или химических волокон стежками длиной не более 15 см, при этом обвязка кусков и рулонов не производится.

5.3.5. Куски и рулоны упаковочной ткани и ткани технического назначения запрессовывают и упаковывают в кипы по одному или два куска или рулона в зависимости от их длины.

Допускается куски и рулоны упаковочных тканей не упаковывать в кипы.

По требованию заказчика кипы, куски и рулоны тканей упаковочных и технического назначения могут быть дополнительно упакованы в другие виды упаковочных материалов, обеспечивающих сохранность упакованной продукции.

5.3.6. При транспортировании тканей в районы Крайнего Севера и приравненные к ним местности упаковка должна соответствовать требованиям ГОСТ 15846.


6. Требования безопасности


6.1. Ткани упаковочные и технического назначения из лубяной пряжи, из лубяной смешанной пряжи, содержащей лубяные, хлопковые, химические волокна в различных соотношениях, а также из этих видов пряжи в сочетании с хлопчатобумажными и химическими пряжами и нитями не выделяют в окружающую среду токсичных веществ и не оказывают вредного влияния на организм человека при непосредственном контакте.

Работа с тканями не требует дополнительных мер предосторожности.

6.2. Производственные помещения для выработки тканей упаковочных и технического назначения должны быть оборудованы общеобменной приточно-вытяжной и увлажнительной вентиляцией.

Выработку тканей рекомендуется проводить в производственных помещениях при температуре окружающей среды 20 °С - 25 °С и относительной влажности воздуха 60% - 65%.

6.3. Ткани упаковочные и технического назначения - горючий материал. Температура воспламенения - 235 °С.

Средствами пожаротушения являются вода, пена.


7. Правила приемки


7.1. Правила приемки - по ГОСТ 20566, ГОСТ 29104.0 со следующим дополнением: контроль качества тканей по физико-механическим показателям изготовитель проводит периодически, не реже одного раза в месяц.

Показатель "поверхностное заполнение" определяют при постановке продукции на производство.


8. Методы испытаний


8.1. Отбор образцов - по ГОСТ 20566, ГОСТ 29104.0.

8.2. Упаковочные ткани и ткани технического назначения перед контролем должны быть выдержаны не менее 24 ч в климатических условиях по ГОСТ 10681.

8.3. Определение линейных размеров и поверхностной плотности ткани - по ГОСТ 3811, ГОСТ 29104.1.

8.4. Определение числа нитей на 10 см - по ГОСТ 3812, ГОСТ 29104.3.

8.5. Определение разрывной нагрузки - по ГОСТ 3813, ГОСТ 29104.4.

8.6. Определение пороков внешнего вида

8.6.1. Пороки внешнего вида определяют просмотром ткани с лицевой стороны при отраженном свете на разбраковочном столе или перекатке, имеющей наклон к вертикали 25° - 30°.

При возникновении разногласий просмотр тканей проводят при естественном освещении.

8.6.2. Число пороков внешнего вида Р, пересчитанное на условную длину куска, вычисляют по формуле:


n L
ф y
P = -----, (1)
L

где:
n - фактическое количество пороков на измеряемом куске;
ф
L - условная длина куска, м;
y
L - длина измеряемого куска, м.


9. Транспортирование и хранение


9.1. Транспортирование и хранение - по ГОСТ 7000.


10. Гарантии изготовителя


10.1. Изготовитель гарантирует соответствие упаковочных тканей и тканей технического назначения требованиям настоящего стандарта при соблюдении условий хранения и транспортирования.

Гарантийный срок хранения упаковочных тканей и тканей технического назначения - пять лет со дня изготовления.






Приложение А

(справочное)


РАСЧЕТ ПОВЕРХНОСТНОГО ЗАПОЛНЕНИЯ ТКАНИ


Поверхностное заполнение ткани Е, %, вычисляют по формуле:


Е = Е + Е - 0,01 Е Е , (А.1)
о y о y

где:
Е - линейное заполнение ткани по основе, %, равное
о
____
E = d P или Е = 0,0316с /T P ;
о о о о о о

Е - линейное заполнение ткани по утку, %, равное
y
____
E = d P или Е = 0,0316с /T P ,
y y y y y y

где:
d и d - диаметр нитей по основе и утку соответственно;
о y
Р и Р - число нитей на 10 см ткани по основе и утку
о y
соответственно;
Т и Т - номинальная линейная плотность нитей основы и утка
о y
соответственно, текс;

с - коэффициент, учитывающий вид применяемых нитей, принимается равным:

1,15 - для льняной пряжи мокрого прядения;

1,17 - для пряжи сухого прядения из лубяных волокон и из лубяных волокон с вложением химических волокон;

1,25 - для хлопчатобумажной пряжи;

1,10 - для нитей вискозных (вискозный корд), полиамидных и полиэфирных;

1,50 - для полиамидных нитей;

1,28 - для полиэфирных нитей.

При использовании пленочных нитей в расчете значение диаметра нитей (d) меняют на значение ширины пленочной нити, мм.






БИБЛИОГРАФИЯ


[1] ТУ 2272-016-05766623-98 Нити пленочные полипропиленовые. Технические условия








Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Полезное >>



Смотрите также: Каталог «Полезное» >>
Компании «Полезное» >>
Статьи (473) >>
ГОСТы (1431) >>
СНиПы (45) >>
СанПиНы (2) >>
Нормативные документы (9) >>
ВСН (12) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
