ГОСТ Р 53846.1-2010

Группа Д92





НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ


БУТЫЛКИ СТЕКЛЯННЫЕ. ВЕНЧИКИ ГОРЛОВИН

Типы и размеры

Часть 1

Венчик типа КПМ-30

Glass bottles. Neck finishes. Types and dimensions. Part 1. Finish of КРМ-30 type

ОКС 55.100

ОКП 59 8700

Дата введения 2011-01-01





Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  ПОДГОТОВЛЕН Рабочей группой, состоящей из Общества с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт") и Общества с ограниченной ответственностью "Центр стандартизации испытаний "Продмаштест" (ООО "ЦСИ "Продмаштест")

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 74 "Стеклянная тара и посуда"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 июля 2010 г. N 178-ст

4  Настоящий стандарт разработан с учетом основных нормативных положений испанского национального стандарта УНЕ 126407:2005 "Стеклянная тара. Горловины. Профили горловин под колпачки, предотвращающие повторное наполнение" (UNE 126407:2005 "Envases de vidrio. Bocas. Perfiles de boca para cierre con irrellenable". NEQ)

5  ВВЕДЕН ВПЕРВЫЕ

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

     1 Область применения

Настоящий  стандарт распространяется на модифицированный венчик типа КПМ-30 горловины стеклянной бутылки под винтовые колпачки с дозирующим устройством, предотвращающим повторное наполнение бутылки.

     2 Нормативные ссылки

В  настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ  Р 51214-98 Средства укупорочные. Общие положения по безопасности, маркировке и правилам приемки

ГОСТ  Р 51958-2002 Средства укупорочные полимерные. Общие технические условия

ГОСТ  Р 53128-2008 Средства укупорочные. Термины и определения

ГОСТ  17527-2003 Упаковка. Термины и определения

Примечание  - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

     3 Термины и определения

В  настоящем стандарте применены термины по ГОСТ Р 51214, ГОСТ Р 53128, ГОСТ Р 51958, ГОСТ 17527, а также следующие термины с соответствующими определениями:

3.1  венчик под колпачок с дозирующим устройством, предотвращающим повторное наполнение: Венчик, имеющий шипы противоскольжения (см. 3.2), предназначенный для винтового колпачка с дозирующим устройством, предотвращающим повторное наполнение бутылки, так как при первом вскрытии у колпачка появляются нарушения его целостности, что гарантирует защиту от фальсификации.

3.2  шипы противоскольжения: Выступы, расположенные на внешней стороне венчика, предотвращающие вращение колпачка.

     4 Основные параметры и размеры венчика КПМ-30 под колпачки различной высоты

4.1  Основные параметры и размеры венчика КПМ-30 под колпачки высотой 47, 55, 59, 61, 65, 75 мм должны соответствовать рисункам А.1-А.6 (приложение А) соответственно.

4.2  Шины противоскольжения в количестве 10 шт. располагаются на внешней стороне венчика горловины. Шипы противоскольжения показаны на рисунке А.7 (приложение А).

4.3  Допускается наличие шипов противоскольжения в количестве 8 шт. Допустимые шипы противоскольжения показаны на рисунке А.8 (приложение А).

4.4  Разрез венчика горловины показан на рисунке А.9 (приложение А).

4.5  Основные размеры шипов противоскольжения и венчика горловины должны соответствовать рисункам А.7, А.8, А.9 (приложение А) соответственно.

4.6  К контролируемым размерам венчика горловины относят:

-  наружный диаметр венчика горловины - (29,4±0,3) мм;

-  наружный диаметр венчика горловины, измеряемый по шипам противоскольжения, - (30,4±0,3) мм;

-  внутренний диаметр горловины - (19,0±0,3) мм на глубине до 4 мм от торца венчика;

-  внутренний диаметр в остальной части горловины - не менее 18,0 мм;

-  высота укупорочного кольца венчика - (5,0±0,2) мм.

Остальные  размеры даны для изготовления формовых комплектов.

     5 Условное обозначение

5.1  Условное обозначение венчика горловины при заказе бутылок должно содержать:

-  тип венчика горловины;

-  высоту колпачка;

-  обозначение настоящего стандарта.

Пример  условного обозначения:

Венчик  типа КПМ-30 под колпачок высотой 47 мм:

Венчик КПМ-30(Н47) ГОСТ Р 53846.1-2010





Приложение А

(обязательное)



Венчики под колпачки с дозирующим устройством


_______________

*  Регламентирует изготовитель.

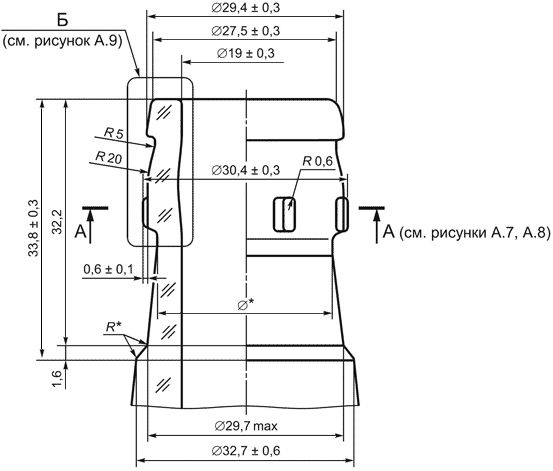

Рисунок А.1 - Венчик КПМ-30 под колпачок высотой 47 мм


_______________

*  Регламентирует изготовитель.

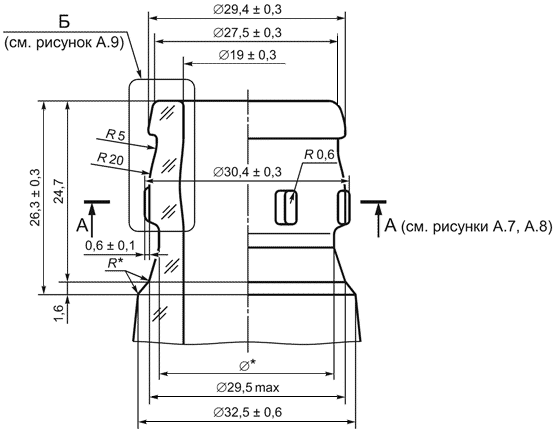

Рисунок А.2 - Венчик КПМ-30 под колпачок высотой 55 мм


_______________

*  Регламентирует изготовитель.

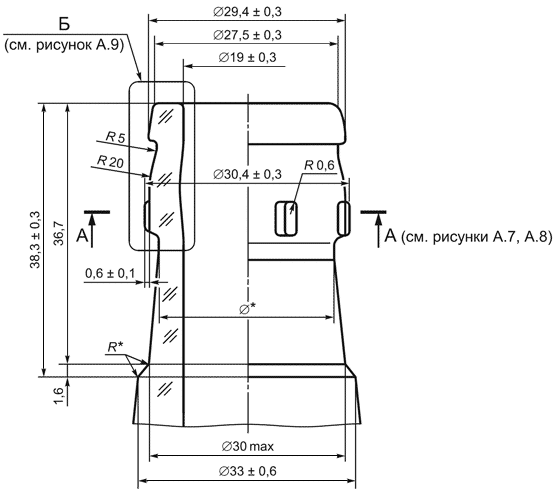

Рисунок А.3 - Венчик КПМ-30 под колпачок высотой 59 мм



_______________

*  Регламентирует изготовитель.

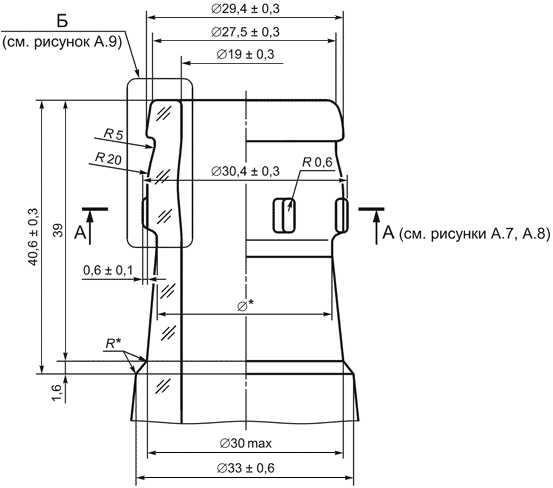

Рисунок А.4 - Венчик КПМ-30 под колпачок высотой 61 мм



_______________

*  Регламентирует изготовитель.

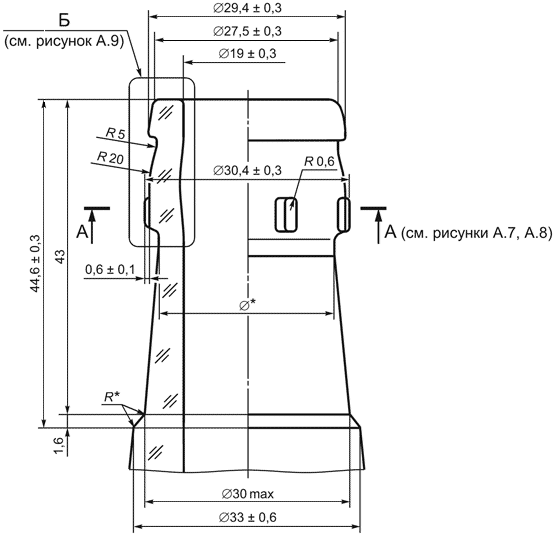

Рисунок А.5 - Венчик КПМ-30 под колпачок высотой 65 мм



_______________

*  Регламентирует изготовитель.

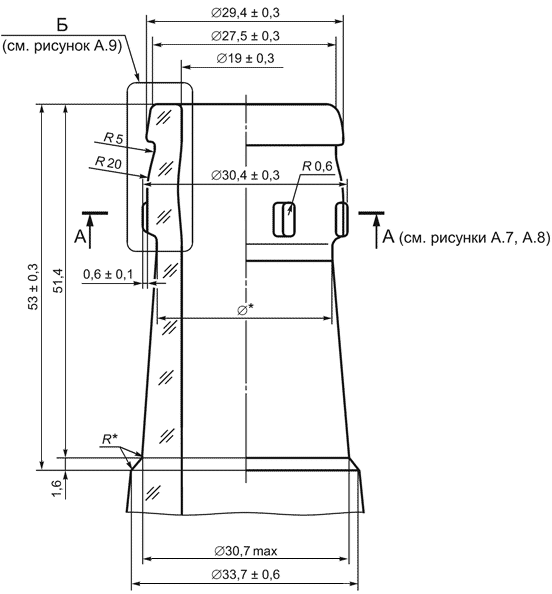

Рисунок А.6 - Венчик КПМ-30 под колпачок высотой 75 мм



А-А

(см. рисунки А.1-А.6)

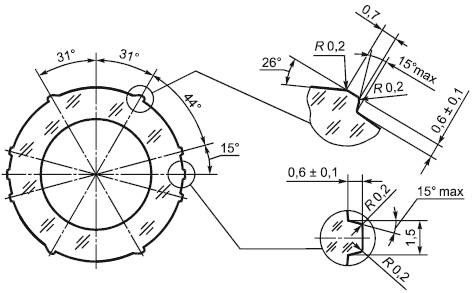

Рисунок А.7 - Шипы противоскольжения в соответствии с 4.2

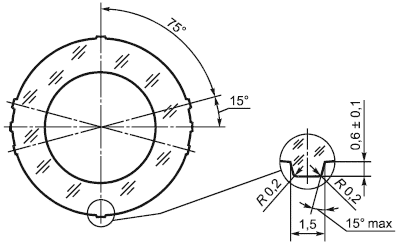

Рисунок А.8 - Допустимые шипы противоскольжения в соответствии с 4.3





Б

(см. рисунки А.1-А.6)





_______________

*  Регламентирует изготовитель.

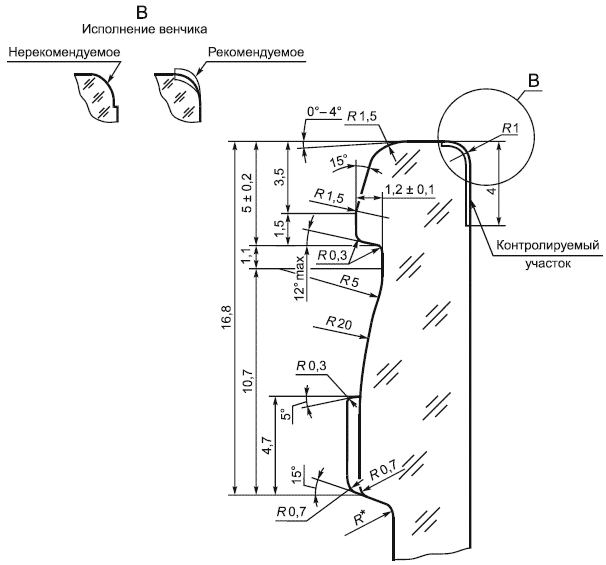

Рисунок А.9 - Разрез венчика КПМ-30

Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен по:

официальное издание

М.: Стандартинформ, 2010
