ГОСТ Р 53684-2009 Аппараты колонные. Технические требования.

ГОСТ Р 53684-2009

Группа Г47


НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ


АППАРАТЫ КОЛОННЫЕ

Технические требования

Columns. Technical requirements

ОКС 71.120.20

ОКП 36 1100

Дата введения 2011-01-01



Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  РАЗРАБОТАН ЗАО "Петрохим Инжиниринг" (ЗАО "ПХИ"), ОАО "Всероссийский научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения" (ОАО "ВНИИНЕФТЕМАШ")

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 023 "Техника и технологии добычи и переработки нефти и газа"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1072-ст

4  В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

-  Директива 97/23/ЕС* Европейского парламента и совета от 29 мая 1997 г. по сближению законодательств государств-членов, касающегося оборудования, работающего под давлением в части выбора материалов, требований к конструкции, изготовлению и испытаниям;

________________

*  Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке. - Примечание изготовителя базы данных.

-  Европейский стандарт ЕН 13445-2002 "Сосуды, работающие под давлением без огневого подвода теплоты" (EN 13445-2002 "Unfired Pressure Vessels") в части выбора материалов, требований к конструкции, изготовлению и испытаниям

5  ВВЕДЕН ВПЕРВЫЕ

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

     1 Область применения

Настоящий  стандарт распространяется на колонные аппараты, предназначенные для применения в технологических установках нефтеперерабатывающей, нефтехимической, химической, газовой и других смежных отраслей промышленности для проведения тепло- и массообменных процессов при контакте пара (газа) и жидкости (возможно присутствие нескольких жидких фаз), также и в присутствии дисперсной твердой фазы (в промывных аппаратах) и устанавливает основные технические требования к их проектированию, изготовлению, контролю, испытаниям и приемке.

В  дополнение к требованиям настоящего стандарта следует руководствоваться нормами и правилами промышленной безопасности [1].

     2 Нормативные ссылки

В  настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ  Р 52630-2006 Сосуды и аппараты стальные сварные. Общие технические условия

ГОСТ  Р 52857.1-2007-ГОСТ Р 52857.12-2007 Сосуды и аппараты. Нормы и методы расчета на прочность

ГОСТ  Р 51273-99 Сосуды и аппараты. Нормы и методы расчета на прочность. Определение расчетных усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий

ГОСТ  Р 51274-99 Сосуды и аппараты. Аппараты колонного типа. Нормы и методы расчета на прочность

ГОСТ  9617-76 Сосуды и аппараты. Ряды диаметров

Примечание  - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

     3 Классификация и типы колонных аппаратов

Колонные  аппараты - цилиндрические вертикальные сосуды постоянного или переменного сечения, оснащенные внутренними тепло- и массообменными устройствами (тарелками или насадкой), а также вспомогательными узлами (ввода жидкости и пара, распределителями жидкости и пара, аккумуляторными устройствами для сбора жидкости, устройствами для размещения насадочных элементов и т.д.), обеспечивающими проведение технологического процесса [ректификации, абсорбции, экстрактивной ректификации, экстракции (при взаимодействии жидкость-жидкость), прямого теплообмена между паром (газом) и жидкостью и др.].

Для  возможности доступа и монтажа внутренних устройств колонны диаметром менее 1000 мм выполняются царговыми.

В  колоннах может поддерживаться различное давление. В зависимости от применяемого давления колонные аппараты подразделяются на атмосферные, вакуумные и аппараты, работающие под давлением.

Давление  определяется технологическим процессом, происходящим в аппарате.

К  атмосферным колоннам обычно относят колонны, в верхней части которых давление близко к атмосферному. Давление в нижней части колонн выше верхнего на величину гидравлического сопротивления внутренних устройств.

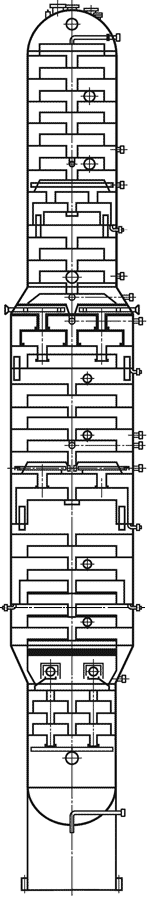

Пример  исполнения атмосферной колонны приведен на рисунке 1. Колонна оснащена тарелками.




Рисунок 1 - Пример исполнения атмосферной тарельчатой колонны

В  вакуумных колоннах абсолютное давление в верхней части может достигать от 14 до 18 мм рт.ст. (от 1,87 до 2,4 кПа) и менее. Внутренние устройства вакуумных колонн обеспечивают перепад гидравлического сопротивления по колонне от верха до ввода сырья от 10 до 20 мм рт.ст. (от 1,33 до 2,66 кПа) и ниже.

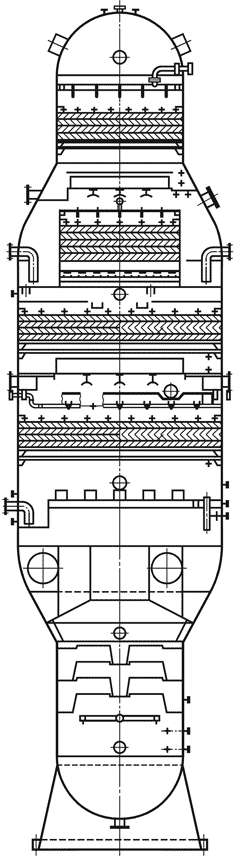

Пример  исполнения вакуумной колонны приведен на рисунке 2. Колонна оснащена насадкой и тарелками.



Рисунок 2 - Пример исполнения вакуумной колонны с насадкой и тарелками

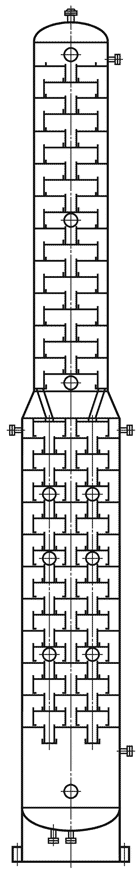

В  колоннах, работающих под давлением (рисунок 3), давление вверху может достигать величин от нескольких атмосфер до нескольких десятков атмосфер.



Рисунок 3 - Пример исполнения колонны под давлением

Настоящий  стандарт применяют совместно с ГОСТ Р 52630.

     4 Обозначения

В  настоящем стандарте применены следующие обозначения:

       - относительная овальность корпуса аппарата;

       - ширина нижнего опорного кольца;

       - выступающая ширина нижнего опорного кольца;

       - длина верхнего опорного элемента;

       - ширина верхнего опорного элемента;

       - минимальное расстояние между двумя смежными ребрами;

       - максимальное расстояние между двумя смежными ребрами;

       - внутренний диаметр аппарата;

       - наружный диаметр аппарата;

       - внутренний диаметр опорной обечайки;

       - диаметр окружности фундаментных болтов;

       - расстояние от оси фундаментного болта до наружной поверхности опорной обечайки;

       - высота опорного узла;

       - толщина стенки обечайки;

       - толщина стенки днища;

       - исполнительная толщина стенки аппарата;

      - исполнительная толщина стенки опорной обечайки;



      - исполнительная толщина нижнего опорного кольца;



      - исполнительная толщина верхнего опорного кольца;



      - исполнительная толщина ребра.

     5 Требования к конструкции

5.1  Общие требования

5.1.1  Конструкция аппарата должна обеспечить заданный режим эксплуатации, быть технологичной, надежной в течение срока службы, обеспечивать безопасность при изготовлении, монтаже и эксплуатации, предусматривать возможность контроля технического состояния аппарата.

5.1.2  Срок службы аппарата должен устанавливаться разработчиком аппарата и указываться в технической документации.

5.1.3  Расчет на прочность аппаратов и их элементов следует проводить в соответствии с ГОСТ Р 52857.1-ГОСТ Р 52857.12, ГОСТ Р 51274, ГОСТ Р 51273.

При  расчете колонных аппаратов снеговые нагрузки не учитываются.

5.1.4  Аппараты, которые не могут транспортироваться в собранном виде, должны проектироваться из частей, соответствующих по габариту требованиям к перевозке транспортными средствами. Деление аппарата на транспортируемые части следует указывать в технической документации.

5.1.5  Аппараты, транспортируемые в собранном виде, а также отдельные транспортируемые части аппарата должны иметь строповые устройства (захватные приспособления) для проведения погрузочно-разгрузочных работ, подъема и установки аппаратов в проектное положение. Допускается использовать для этих целей технологические штуцера, горловины, уступы, бурты и другие конструктивные элементы аппаратов при подтверждении расчетом на прочность.

Конструкция,  места расположения строповых устройств и конструктивных элементов для строповки, их количество, схема строповки аппаратов и их транспортируемых частей должны быть указаны в технической документации.

5.1.6  Базовые диаметры аппаратов рекомендуется принимать по ГОСТ 9617.

5.2  Требования к элементам корпусов аппаратов

5.2.1  Днища, крышки и переходы аппаратов принимаются по ГОСТ Р 52630 (подраздел 4.2).

5.2.2  Люки, лючки и штуцера принимаются по ГОСТ 52630* (подраздел 4.3).

______________

*  Вероятно ошибка оригинала. Следует читать: ГОСТ Р 52630, здесь и далее по тексту. - Примечание изготовителя базы данных.

5.2.3  Расположение отверстий - в соответствии с ГОСТ 52630 (подраздел 4.4).

5.3  Требования к опорам колонных аппаратов

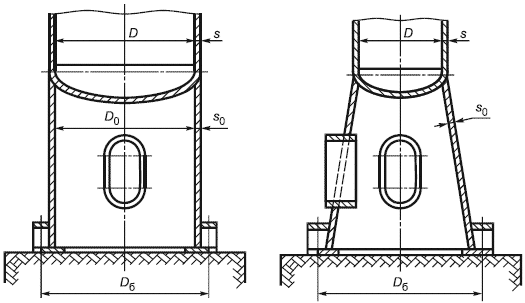

5.3.1  Опорные обечайки колонных аппаратов представлены на рисунке 4.




а) цилиндрическая                                                          б) коническая



Рисунок 4 - Основные конструкции вертикальных опор аппаратов

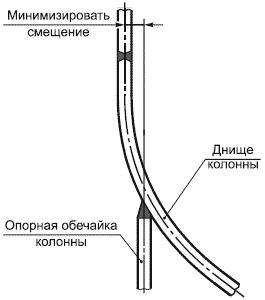

5.3.2  Цилиндрическую опору следует присоединять к днищу аппарата таким образом, чтобы средние диаметры цилиндрических обечаек корпуса и опоры совпадали или расстояния между этими осями были минимальными (рисунок 5).




Рисунок 5 - Узел стыковки опорной обечайки и днища аппарата

В  случае смещения осей обечайки корпуса и опоры необходимо проверить прочность опорной обечайки с учетом дополнительных напряжений из-за смещения этих осей.

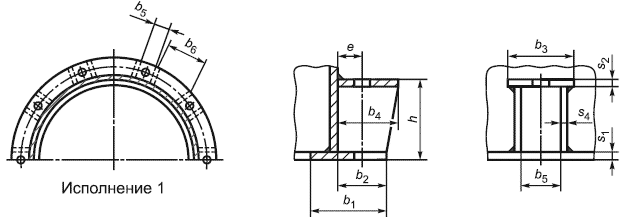

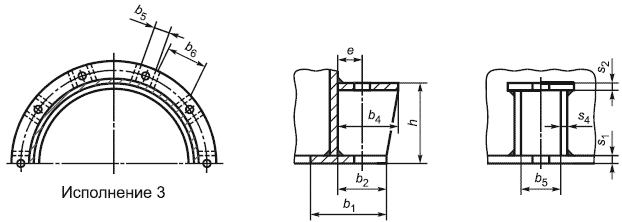

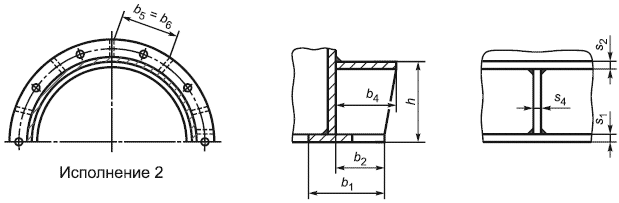

5.3.3  Основные конструкции опорных узлов приведены на рисунке 6.






Рисунок 6 - Конструкции опорных узлов

5.4  Допускается установка колонных аппаратов на иные типы опор (стойки, лапы и др.) по указанию проектной организации.

     6 Требования к материалам

6.1  При выборе материалов для изготовления колонных аппаратов следует учитывать расчетное давление, температуру стенки, химический состав и характер среды, технологические свойства и коррозионную стойкость материалов.

Колонные  аппараты, как правило, устанавливаются на открытой площадке, поэтому при выборе материалов также необходимо учитывать среднюю температуру наиболее холодной пятидневки данного района с обеспеченностью 0,92 (СНиП 23-01) [2]. При этом пуск, остановка и испытания на герметичность выполняются в соответствии с "Регламентом проведения в зимнее время пуска (остановки) или испытания на герметичность сосудов" по ГОСТ Р 52630 (приложение М).

6.2  Требования к основным материалам, пределы их применения, назначение, условия применения, виды испытаний должны удовлетворять ГОСТ Р 52630.

6.3  Элементы, привариваемые непосредственно к корпусу колонного аппарата изнутри или снаружи (цилиндрические и конические опоры, подкладки под элементы металлоконструкций, опорные кольца под тарелки и др.), следует изготавливать из материалов того же структурного класса, что и корпус.

6.4  В колонных аппаратах, изготовленных из коррозионно-стойких сталей, допускается использовать цилиндрические или конические опоры из углеродистых сталей при условии, что к корпусу колонны приваривается переходная обечайка из коррозионно-стойкой стали высотой, определяемой расчетом.

6.5  В аппаратах из углеродистой стали полотна тарелок, клапаны, другие внутренние съемные детали и внутренний крепеж должны быть изготовлены из коррозионно-стойкой стали.

     7 Требования к изготовлению

7.1  Общие требования

7.1.1  Перед изготовлением, монтажом следует проводить входной контроль основных и сварочных материалов и полуфабрикатов.

7.1.2  Требования к маркировке материалов, принятых к изготовлению аппаратов, а также к качеству поверхности элементов корпуса принимаются по ГОСТ Р 52630.

7.1.3  Предельные отклонения размеров принимаются в соответствии с ГОСТ 52630 (пункт 6.1.7).

7.2  Корпуса

7.2.1  После сборки и сварки обечаек корпус (без днищ) должен удовлетворять следующим требованиям:

а)  отклонение по длине - не более ±0,3% номинальной длины, но не более ±50 мм;

б)  отклонение от прямолинейности - не более 2 мм на длине 1 м, но не более 30 мм при длине корпуса свыше 15 м.

При  этом местная непрямолинейность не учитывается:

-  в местах сварных швов;

-  в зоне вварки штуцеров и люков в корпус;

-  в зоне сопряжения разнотолщинных обечаек корпуса, выполненного с учетом допустимых смещений кромок в кольцевых швах аппарата.

7.2.2  Отклонение внутреннего (наружного) диаметра корпуса аппарата в местах установки тарелок или других внутренних устройств допускается не более ±0,5% номинального диаметра, если в технической документации не оговорены более жесткие требования.

7.2.3  Относительная овальность корпуса аппарата измеренная в соответствии с ГОСТ Р 52630, (пункт 6.2.4) в местах установки тарелок или других внутренних устройств не должна превышать ±0,5%, если в технической документации не оговорены более жесткие требования.

7.2.4  Отклонения остальных размеров корпусов, кроме указанных выше, определяются по ГОСТ Р 52630.

7.3  Днища, фланцы, штуцера, люки, укрепляющие кольца

7.3.1  Указанные элементы корпусов аппаратов изготавливаются в полном соответствии с ГОСТ Р 52630 (подразделы 6.3-6.5).

7.4  Предельные отклонения размеров аппаратов, их сборочных единиц и деталей от номинальных должны соответствовать приведенным на рисунке 7.

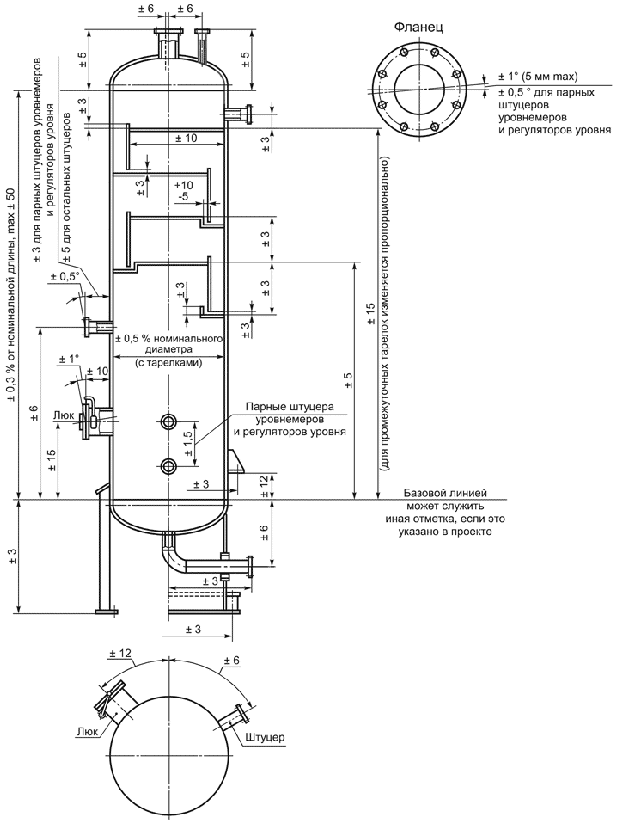

Размеры без обозначений в миллиметрах





Рисунок 7 - Предельные отклонения размеров аппаратов, их сборочных единиц и деталей

7.5  Внутренние тепло- и массообменные контактные устройства тарельчатого типа (тарелки)

7.5.1  Тарелки должны изготавливаться в соответствии с требованиями настоящего стандарта и проекта.

7.5.2  Опорные детали тарелок должны быть приварены к корпусу аппарата сплошным односторонним верхним швом, если иное не указано в проектной документации.

7.5.3  Отклонение от перпендикулярности опорных деталей тарелок, привариваемых к корпусу аппарата, к оси корпуса, относительно которой установлены устройства (риски) для выверки вертикальности его на монтажной площадке, не должно превышать значений, указанных в таблице 1.

Таблица 1 - Отклонения от перпендикулярности опорных деталей тарелок

В миллиметрах




Тип тарелок


Внутренний диаметр колонного аппарата


Отклонение перпендикулярности


Тарелки провальные: решетчатые и другие



До 2000


±2






От 2000 до 3000


±3


Тарелки с переливами: клапанные, ситчатые, ситчатые с отбойными элементами, центробежные и другие


До 3000


±3






От 3000 до 6000


±4






От 6000 и более


±5


7.5.4  Результаты замеров фактических отклонений от перпендикулярности опорных деталей тарелок заносятся в формуляр, заверенный отделом технического контроля завода-изготовителя. Формуляр прилагается к паспорту аппарата.

7.5.5  Отклонение по шагу между соседними тарелками не должно превышать ±3 мм. Отклонение по высоте нижней тарелки не должно превышать ±5 мм от нижней кромки обечайки корпуса и ±15 мм до верхней тарелки, при этом для промежуточных тарелок оно пропорционально изменяется (рисунок 7).

7.5.6  Допуск на минимальное расстояние от сливной перегородки до вертикальной поверхности уголка приемного кармана (успокаивающей планки) - (+10 мм и минус 5 мм).

Допуск  на расстояние от нижней кромки сливной перегородки до поверхности нижележащей тарелки при заглубленном приемном кармане - ±5 мм на 1 м длины перегородки, но не более ±15 мм на всю длину, а при отсутствии заглубленного кармана и наличии успокаивающей планки - ±5 мм.

7.5.7  Штампованные детали тарелок должны быть чистыми, без трещин, надрывов, заусенцев.

7.5.8  Сварные швы опорных деталей тарелки, перекрываемые съемными деталями (полотнами и другими элементами), должны быть зачищены заподлицо с основным металлом.

7.5.9  Секции (полотна) тарелок могут изготавливаться сварными, при этом швы должны быть зачищены с двух сторон заподлицо с основным металлом.

7.5.10  Общий прогиб установленной тарелки не должен превышать значений, указанных в таблице 2.

Таблица 2 - Прогиб установленной тарелки

В миллиметрах



Внутренний диаметр колонного аппарата


Прогиб тарелки


До 3000


3,0


От 3000 до 4000


4,0


От 4000 и более


5,0


7.6  Царговые колонны

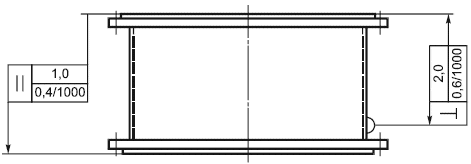

7.6.1  Отклонение от параллельности уплотнительных поверхностей фланцев царг после механической обработки не должно превышать 0,4 мм на 1 м диаметра (рисунок 8), но не более 1 мм на диаметр царги.




Рисунок 8 - Царга с фланцами

Отклонение  от перпендикулярности уплотнительных поверхностей фланцев царг к образующей обечайки не должно превышать 0,6 мм на 1 м высоты царги (рисунок 8), но не более 2 мм на всю высоту царги.

7.6.2  Отклонение от высоты царги с фланцами не должно превышать ±2 мм на 1 м номинального размера, но не более ±5 мм на всю высоту царги.

7.6.3  Царги колонн с фланцами, имеющими уплотнительные поверхности "шип-паз" или "выступ-впадина", для удобства установки прокладки следует выполнять так, чтобы фланцы с пазом или впадиной были нижними.

     8 Сварка и сварные соединения

8.1  Аппараты могут быть изготовлены с применением всех видов промышленной сварки за исключением газовой.

8.2  Требования к сварке и сварным соединениям должны соответствовать ГОСТ Р 52630 (подраздел 6.8).

8.3  Сварные соединения

8.3.1  Продольные и кольцевые стыковые сварные швы корпуса должны выполняться с полным проваром, включая швы приварки днищ.

8.3.2  Условия применения угловых и тавровых соединений штуцеров, люков, фланцев регламентируются ГОСТ Р 52630 (пункт 6.9.1).

8.3.3  Нахлесточные сварные швы допускаются только для приварки укрепляющих колец и опорных элементов.

8.3.4  Допускается пересечение стыковых швов корпуса угловыми швами приварки внутренних и внешних устройств (опорных элементов, тарелок, рубашек, перегородок и т.п.) при условии контроля перекрываемого шва корпуса радиографическим или ультразвуковым методом.

8.4  Требования к сварным соединениям и к качеству сварных соединений по ГОСТ Р 52630 (подразделы 6.9 и 6.10).

8.5  Методы контроля сварных соединений по ГОСТ Р 52630.

8.5.1  Объем контроля сварных швов вакуумных колонн неразрушающими методами составляет 25%.

     9 Гидравлическое испытание

Гидравлическое  испытание колонных аппаратов на заводе-изготовителе, как правило, производится в горизонтальном положении.

Величина  пробного давления аппарата при его испытании в вертикальном и горизонтальном положении одинаковая, если в процессе эксплуатации аппарата гидростатическое давление столба жидкости отсутствует (аппарат полностью не заполняется жидкостью).

При  испытании аппарата в горизонтальном положении на заводе-изготовителе последний должен проверить прочность корпуса колонны с учетом принятого способа опирания аппарата.

     10 Термическая обработка

Термическая  обработка колонного аппарата (или его частей) при необходимости осуществляется в соответствии с ГОСТ Р 52630 (подраздел 6.11).

Библиография




[1]

ПБ 03-576-03


Правила устройства и безопасной эксплуатации сосудов, работающих под давлением


[2]

СНиП 23-01-99


Строительная климатология
