ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
53440-
2009
(ИСО 1119:1998)

Основные нормы взаимозаменяемости

ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ

Нормальные конусности и углы конусов

ISO 1119:1998
Geometrical product specifications (GPS) -
Series of conical tapers and taper angles
(MOD)

Москва
Стандартинформ
2009

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский и конструкторский институт средств измерений в машиностроении» (ОАО «НИИизмерения») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 242 «Допуски и средства контроля»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 декабря 2009 г. № 557-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1119:1998 «Геометрические характеристики изделий. Ряды конусностей и углов конусов» (ISO 1119:1998 «Geometrical product specifications (GPS) - Series of conical tapers and taper angles», MOD).

При этом в него не включено приложение А (справочное) «Связи в матричной системе GPS» применяемого международного стандарта, которое нецелесообразно применять в национальной стандартизации в связи с тем, что оно содержит сведения о матричной модели Системы стандартов ИСО «Геометрические характеристики изделий (GPS)» и месте применяемого международного стандарта в ней, не относящиеся к объекту стандартизации.

В настоящий стандарт относительно применяемого международного стандарта внесены следующие технические отклонения:

- «Библиография» приведена в соответствие с содержанием стандарта и требованиями ГОСТ Р 1.5-2004.

Указанное приложение, не включенное в настоящий стандарт, приведено в дополнительном приложении ДА.

- ссылки на международные стандарты ИСО заменены ссылками на соответствующие национальные стандарты Российской Федерации согласно таблице А.1 приложения ДБ;

Наименование настоящего стандарта изменено относительно наименования применяемого международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

Предисловие

Введение

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Нормальные конусности и углы конусов

Приложение ДА (обязательное) Приложения А и В примененного международного стандарта, не включенные в основную часть настоящего стандарта

Приложение А (справочное) Связи в матричной системе GPS

Приложение В (справочное) Библиография

Приложение ДБ (обязательное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов

Библиография



Введение

Международный стандарт ИСО 1119:1998 подготовлен Техническим комитетом ИСО/ТК 213 «Размерные и геометрические требования к изделиям и их проверка».

Приложения А и В этого международного стандарта носят исключительно справочный характер.

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Основные нормы взаимозаменяемости

ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ

Нормальные конусности и углы конусов

Basic norms of interchangeability. Geometrical product specifications.
Standard rates of taper and cone angles

Дата введения - 2012-01-01

1 Область применения

Настоящий стандарт распространяется на применяемые в машиностроении конусности и углы конусов гладких конических элементов деталей и устанавливает ряды нормальных конусностей от 1:0,289 до 1:500 и углов конусов от 0,114° до 120°.

Настоящий стандарт не распространяется на конусности и углы конусов, связанные расчетными зависимостями с другими принятыми размерами, негладкие конические элементы деталей (призматические элементы, конические резьбы, конические зубчатые передачи и т.д.).

Правила указания размеров и допусков конических поверхностей на чертежах согласно ГОСТ 2.320.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 50017-92 (ИСО 575-78) Машины текстильные и оборудование вспомогательное. Патроны конические переходные. Половина угла конуса 4°20'. Размеры и методы контроля

ГОСТ Р 50018-92 (ИСО 324-78) Машины текстильные и оборудование вспомогательное. Патроны конические для крестовой намотки при крашении (крестовая намотка). Половина угла конуса 4°20'. Размеры и методы контроля

ГОСТ Р 50042-92 (ИСО 368-82) Машины текстильные и оборудование вспомогательное. Патроны для веретен кольцепрядильных и крутильных машин. Конус 1:38 и 1:64. Размеры

ГОСТ Р 50213-92 (ИСО 5237-78) Машины текстильные и оборудование вспомогательное. Патроны конические для намотки пряжи (крестовая намотка). Половина угла конуса 5°57. Размеры и методы контроля

ГОСТ Р 50663-99 (ИСО 8382-88) Аппараты искусственной вентиляции легких для оживления. Общие технические требования и методы испытаний

ГОСТ 2.320-82 Единая система конструкторской документации. Правила нанесения размеров, допусков и посадок конусов

ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел

ГОСТ 15945-82 Конусы внутренние и наружные конусностью 7:24. Размеры

ГОСТ 22967-90 Шприцы медицинские инъекционные многократного применения. Общие технические требования и методы испытаний

ГОСТ 24264-93 (ИСО 5356-1-87) Аппараты ингаляционного наркоза и искусственной вентиляции легких. Соединения конические. Часть 1. Конические патрубки и гнезда

ГОСТ 25557-2006 (ИСО 296-91) Конусы инструментальные. Основные размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

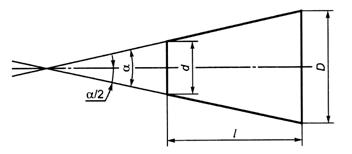

3.1 угол конуса (cone angle) α: Угол между образующими в продольном сечении конуса.

3.2 конусность (rate of taper) С: Отношение разности диаметров в двух поперечных сечениях конуса к расстоянию между этими сечениями (см. рисунок 1).

Рисунок 1

Примечание 1 - Конусность является безразмерной величиной.

Примечание 2 - Запись «С = 1:20» означает, что разность диаметров конуса D - d в двух поперечных сечениях, расположенных на расстоянии L = 20 мм друг от друга, равна 1 мм и (или) что:

4 Нормальные конусности и углы конусов

4.1 Конусности и углы конусов общего назначения должны соответствовать указанным в таблице 1.

При выборе конусностей или углов конусов ряд 1 следует предпочитать ряду 2.

4.2 Конусности и углы конусов специального назначения, а также области их применения должны соответствовать указанным в таблице 2.

Таблица 1 - Конусности и углы конусов общего назначения

Основное значение конусности или угла конуса

Расчетное значение

угла конуса α

конусности С

Ряд 1

Ряд 2

угловые единицы

радиан

120°



-

-

2,094 395 10

1:0,288 675 1

90°



-

-

1,570 796 33

1:0,500 000 0



75°

-

-

1,308 996 94

1:0,651 612 7

60°



-

-

1,047 197 55

1:0,866 025 4

45°



-

-

0,785 398 16

1:1,207 106 8

30°



-

-

0,523 598 78

1:1,866 025 4

1:3



18°55'28,7199"

18,924 644 42°

0,330 297 35

-



1:4

14°15'0,1177"

14,250 032 70°

0,248 709 99

-

1:5



11°25'16,2706"

11,421 186 27°

0,199 337 30

-



1:6

9°31'382202"

9,527 283 38°

0,166 282 46

-



1:7

8°10'16,4408"

8,171 233 56°

0,142 614 93

-



1:8

7°9'9,6075"

7,152 668 75°

0,124 837 62

-

1:10



5°4329,3176"

5,724 810 45°

0,099 916 79

-



1:12

4°46'18,7970"

4,771 888 06°

0,083 285 16

-



1:15

3°49'5,8975"

3,818 304 87°

0,066 641 99

-

1:20



2°51'51,0925"

2,864 192 37°

0,049 989 59

-



1:30

1°54'348570"

1,909 682 51°

0,033 330 25

-

1:50



1°8'451586"

1,145 877 40°

0,019 999 33

-

1:100



34'22,6309"

0,572 953 02°

0,009 999 92

-

1:200



1741,3219"

0,286 478 30°

0,004 999 99

-

1:500



6'52,5295"

0,114 591 52°

0,002 000 00

-

Примечание 1 - Значения, указанные в графе «Основное значение конусности или угла конуса», приняты за исходные при расчете других значений, приведенных в данной таблице.

Примечание 2 - Для ряда 1 значения от 120° до 1:3 приблизительно соответствуют ряду R 10/2, а значения от 1:5 до 1:500 - ряду R 10/3 предпочтительных чисел по ГОСТ 8032.

Таблица 2 - Конусности и углы конусов специального назначения

Основное значение конусности или угла конуса

Расчетное значение

Обозначение стандарта

Область применения

угла конуса α

конусности С

угловые единицы

радиан

11°54'

-

11,900 000 00°

0,207 694 18

1:4,797 451 1

ГОСТ Р 50213, ИСО 8489-5 [1]

Конусы и патроны для текстильной промышленности

8°40'

-

8,666 666 67°

0,151 261 87

1:6,598 441 5

ИСО 8489-3 [2],

ИСО 8489-4 [3],

ГОСТ Р 50017,

ГОСТ Р 50018

-

7,000 000 00°

0,122 173 05

1:8,174 927 7

ИСО 8489-2 [4]

1:38

1°30'27,7080"

1,507 696 67°

0,026 314 27

-

ГОСТ Р 50042

1:64

0° 53' 42,8220"

0,895 228 34°

0,015 624 68

-



7:24

16°35'39,4443"

16,594 290 08°

0,289 625 00

1:3,428 571 4

ГОСТ 15945

Металлорежущие станки

1:12,262

4° 0'12,1514"

4,670 042 05°

0,081 507 61

-

ИСО 239 [5]

Конус Якобса № 2

1:12,972

4°24' 52,9039"

4,414 695 52°

0,077 050 97

-

Конус Якобса № 1

1:15,748

3°38'13,4429"

3,637 067 47°

0,063 478 80

-

Конус Якобса № 33

6:100

3°26'12,1776"

3,436 716 00°

0,059 982 01

1:16,666 666 7

ГОСТ 22967,

ИСО 594-1 [6],

ИСО 595-1 [7],

ИСО 595-2 [8]

Медицинское оборудование

1:18,779

3°3'1,2070"

3,050 335 27°

0,053 238 39

-

ИСО 239 [5]

Конус Якобса № 3

1:19,002

3°0'52,3956"

3,014 554 34°

0,052 613 90

-

ГОСТ 25557

Конус Морзе № 5

1:19,180

2° 59' 11,7258"

2,986 590 50°

0,052 125 84

-

Конус Морзе № 6

1:19,212

2°58'53,8255"

2,981 618 20°

0,052 039 05

-

Конус Морзе № 0

1:19,254

2°58'30,4217"

2,975 117 13°

0,051 925 59

-

Конус Морзе № 4

1:19,264

2°58 24,8644"

2,973 573 43°

0,051 898 65

-

ИСО 239 [5]

Конус Якобса № 6

1:19,922

2°52'31,4463"

2,875 401 76°

0,050 185 23

-

ГОСТ 25557

Конус Морзе № 3

1:20,020

2°51'40,7960"

2,861 332 23°

0,049 939 67

-

Конус Морзе № 2

1:20,047

2°51'26,9283"

2,857 480 08°

0,049 872 44

-

ГОСТ 25557

Конус Морзе № 1

1:20,288

2°49'24,7802"

2,823 550 06°

0,049 280 25

-

ИСО 239 [5]

Конус Якобса № 0

1:23,904

2°23'47,6244"

2,396 562 32°

0,041 827 90

-

ГОСТ 25557

Конусы Браун и Шарп № 1 - № 3

1:28

2° 2'45,8174"

2,046 060 38°

0,035 710 49

-

ГОСТ Р 50663

Медицинское оборудование

1:36

1°35'29,2096"

1,591 447 11°

0,027 775 99

-

ГОСТ 24264

1:40

1°25'56,3516"

1,432 319 89°

0,024 998 70

-

Примечание - Значения, указанные в графе «Основное значение конусности или угла конуса», приняты за исходные при расчете других значений, приведенных в данной таблице.

Приложение ДА
(обязательное)
Приложения А и В примененного международного стандарта, не включенные в основную часть настоящего стандарта
Приложение А
(справочное)
Связи в матричной системе
GPS

Более подробно о матричной системе GPS см. ИСО/ТР 14638 [17].

А.1 Информация о стандарте и его применении

Настоящий международный стандарт содержит определение конусности и угла конуса, значения конусностей и углов конусов общего и специального назначения, а также области их применения.

Для обеспечения однозначного понимания требований он должен быть дополнен стандартами, включающими связующие звенья с 3-го по 6-й.

А.2 Положение в матричной системе GPS

Настоящий международный стандарт является общим стандартом GPS; его положения следует учитывать в связующих звеньях 1 и 2 серий стандартов на углы в общей матрице GPS, как показано на рисунке А.1

А.3 Связанные стандарты

Связанные стандарты являются стандартами серий стандартов, указанных на рисунке А.1

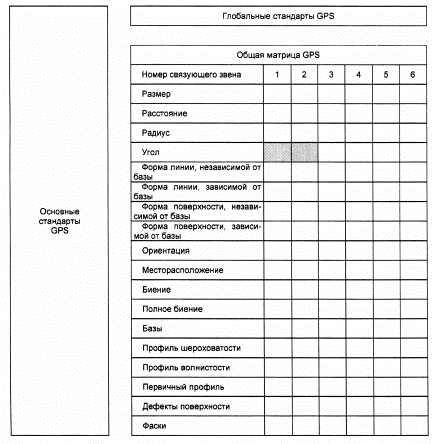

Рисунок А.1

Приложение В
(справочное)
Библиография

[17] ИСО/ТР 14638:1995 Геометрические характеристики изделий (GPS). Основная схема.

Приложение ДБ
(обязательное)
Сведения о соответствии ссылочных национальных и межгосударственных стандартов
международным стандартам, использованным в качестве ссылочных в примененном международном стандарте

Таблица ДБ.1

Обозначение ссылочного национального, межгосударственного стандарта

Степень соответствия

Обозначение и наименование ссылочного международного стандарта

ГОСТ 8032-84

NEQ

ИСО 3:1973 «Предпочтительные числа. Ряды предпочтительных чисел»

ГОСТ 15945-82

NEQ

ИСО 297:1988 «Хвостовики инструментов с конусностью 7:24 для смены вручную»

ГОСТ 22967-90

NEQ

ИСО 594-1:1986 «Детали соединительные с конусностью 6% (Люэра) для шприцев, игл и другого медицинского оборудования. Часть 1. Общие требования»

ИСО 595-1:1986 «Шприцы медицинские цельностеклянные или металлостеклянные многократного применения. Часть 1. Конструкция, эксплуатационные требования и методы испытаний»

ИСО 595-2:1987 «Шприцы медицинские цельностеклянные или металлостеклянные многократного применения. Часть 2. Размеры»

ГОСТ 24264-93

MOD

ИСО 5356-1:1987 «Аппараты наркозные и дыхательные. Конические соединительные элементы. Часть 1. Конусы и муфты»

ГОСТ 25557-2006

MOD

ИСО 296:1991«Станки. Самозажимные конусы хвостовиков инструментов»

ГОСТ Р 50017-92

MOD

ИСО 575:1978 «Машины текстильные и вспомогательное оборудование. Переходные конусы. Половина угла конуса 4° 20'»

ГОСТ Р 50018-92

MOD

ИСО 324:1978 «Машины текстильные и вспомогательное оборудование. Конусы для крестовой намотки для крашения. Половина угла конуса 4° 20'»

ГОСТ Р 50042-92

MOD

ИСО 368:1982 «Оборудование для подготовительных операций прядения, прядильное и крутильное оборудование. Патроны для веретен кольцепрядильных, тростильных и кольцекрутильных машин конусностью 1:38 и 1:64»

ГОСТ Р 50213-92

MOD

ИСО 5237:1978 «Машины текстильные и вспомогательное оборудование. Конусы для крестовой намотки пряжи. Половина угла конуса 5°57'»

ГОСТ Р 50663-99

MOD

ИСО 8382:1988 «Аппараты для форсированной искусственной вентиляции легких человека»

Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:

- MOD - модифицированный стандарт;

- NEQ - неэквивалентный стандарт.

Библиография

[1] ИСО 8489-5:1995       Машины текстильные и вспомогательное оборудование. Конусы крестовой намотки. Часть 5. Размеры, допуски и обозначения конусов с половиной угла при вершине 5°57'

[2] ИСО 8489-3:1995       Машины текстильные и вспомогательное оборудование. Конусы крестовой намотки. Часть 3. Размеры, допуски и обозначения конусов с половиной угла при вершине 4°20'

[3] ИСО 8489-4:1995       Машины текстильные и вспомогательное оборудование. Конусы крестовой намотки. Часть 4. Размеры, допуски и обозначения конусов с половиной угла при вершине 4°20', используемых для намотки при крашении

[4] ИСО 8489-2:1995       Машины текстильные и вспомогательное оборудование. Конусы крестовой намотки. Часть 2. Размеры, допуски и обозначения конусов с половиной угла при вершине 3°30'

[5] ИСО 239:1974             Конусы сверлильные патронов

[6] ИСО 594-1:1986         Наконечники конические с конусностью 6% (тип Люэра) для шприцев, игл и другого медицинского оборудования. Часть 1. Общие требования

[7] ИСО 595-1:1986         Шприцы медицинские цельностеклянные или металлостеклянные многократного применения. Часть 1. Размеры

[8] ИСО 595-2:1987         Шприцы медицинские цельностеклянные или металлостеклянные многократного применения. Часть 2. Конструкция

Ключевые слова: угол конуса, конусность






Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Полезное >>





Смотри также: Каталог «Полезное» >>
Фотогалереи (14) >>
Статьи (461) >>
ГОСТы (1431) >>
СНиПы (45) >>
СанПиНы (2) >>
Нормативные документы (9) >>
ВСН (12) >>
Задать вопрос в форуме >>
Строительные блоги (31) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
