ГОСТ Р 52160-2003

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АВТОТРАНСПОРТНЫЕ СРЕДСТВА,
ОСНАЩЕННЫЕ ДВИГАТЕЛЯМИ
С ВОСПЛАМЕНЕНИЕМ ОТ СЖАТИЯ

Дымность отработавших газов
Нормы и методы контроля при оценке технического
состояния

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Государственный научно-исследовательский институт автомобильного транспорта» (НИИАТ) Министерства транспорта Российской Федерации

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 315 «Эксплуатация автомобильного транспорта и автотранспортные услуги»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 18 декабря 2003 г. № 375-ст

4 Настоящий стандарт соответствует «Соглашению о принятии единообразных условий для периодических технических осмотров колесных транспортных средств и о взаимном признании таких осмотров», принятому в Вене в 1997 г., а также требованиям ГОСТ Р 41.24-2003 (Правила ЕЭК ООН № 24) «Единообразные предписания, касающиеся: I. сертификации двигателей с воспламенением от сжатия в отношении дымности; II. сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. измерения мощности двигателей» в части дымности сертифицированных автомобилей в режиме свободного ускорения.

Стандарт гармонизирован с Директивой 96/96 ЕС «О принятии единообразных предписаний для стран - членов Сообщества в отношении технического надзора транспортных средств и прицепов» и Директивой 72/306/ЕЕС «О принятии единообразных предписаний стран - членов Сообщества в отношении мер снижения выбросов вредных веществ двигателей с воспламенением от сжатия на транспортных средствах»

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Июль 2005 г.

Содержание

ГОСТ Р 52160-2003

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АВТОТРАНСПОРТНЫЕ СРЕДСТВА,
ОСНАЩЕННЫЕ ДВИГАТЕЛЯМИ С ВОСПЛАМЕНЕНИЕМ ОТ СЖАТИЯ

Дымность отработавших газов
Нормы и методы контроля при оценке технического состояния

Motor vehicles, equipped with compression ignition engines.
Visible pollutants.
Norms and methods of the control for estimation of technical condition

Дата введения 2005-01-01

1 Область применения

Настоящий стандарт устанавливает нормы и методы измерения видимых загрязняющих веществ отработавших газов (далее - дымность) в режиме свободного ускорения для автотранспортных средств категорий М1, М2, М3, N1, N2, N3, находящихся в эксплуатации, которые оснащены двигателями с воспламенением от сжатия (далее - автомобилей).

2 Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ Р 41.24-2003 (Правила ЕЭК ООН № 24) Единообразные предписания, касающиеся:

I. сертификации двигателей с воспламенением от сжатия в отношении дымности;

II. сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции;

III. сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности;

IV. измерения мощности двигателей.

3 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями и обозначениями:

3.1 свободное ускорение: Увеличение оборотов двигателя автомобиля от минимальной до максимальной частоты вращения без внешней нагрузки при перемещении педали управления подачей топлива (далее - педали) до упора.

3.2 максимальная частота вращения пmax, мин-1: Ограниченная регулятором частота вращения вала двигателя в режиме холостого хода при нажатой до упора педали.

3.3 минимальная частота вращения nmin, мин-1: Частота вращения вала двигателя в режиме холостого хода при отпущенной педали.

3.4 дымомер: Прибор, предназначенный для непрерывного измерения k и N. Характеристики, которым должен соответствовать дымомер, приведены в приложении И к ГОСТ Р 41.24.

3.5 эффективная база дымомера L, м: Длина траектории лучей света при их прохождении через отработавший газ, заполнивший рабочую трубу дымомера в условиях измерения. Значение L определяют в соответствии с И.4 приложения И к ГОСТ Р 41.24 и указывают на дымомере.

3.6 пробоотборная система: Устройство для подачи отработавших газов из выпускной трубы автомобиля в измерительную камеру дымомера, изготовленное в соответствии с приложением К к ГОСТ Р 41.24.

3.7 коэффициент поглощения света k, м-1: Значение дымности, измеренное дымомером по основной шкале индикатора с диапазоном от 0 до ∞.

3.8 коэффициент ослабления света N, %: Значение дымности, измеренное дымомером по вспомогательной линейной шкале индикатора с диапазоном от 0 до 100 %.

3.9 дымность отработавших газов в режиме свободного ускорения Хм, м-1: Максимальное значение коэффициента поглощения (см. приложение Б), измеренное в режиме свободного ускорения.

3.10 результат измерения дымности в режиме свободного ускорения Хм, м-1: Среднеарифметическое значение четырех последних измерений Хм, полученных в соответствии с 5.4.1 и 5.4.2.

3.11 предельно допустимое значение дымности XL, м-1: Предельно допустимое значение коэффициента поглощения в режиме свободного ускорения, установленное для автомобиля в соответствии с 4.2 или 4.3.

3.12 обкатка автомобиля: Пробег автомобиля, установленный предприятием-изготовителем для начального периода эксплуатации, в течение которого должны выполняться особые требования, изложенные в инструкции по эксплуатации автомобиля.

3.13 автотранспортное средство, находящееся в эксплуатации: Автомобиль, прошедший регистрацию в установленном порядке.

4 Нормы дымности

4.1 Основным нормируемым параметром дымности является коэффициент поглощения света k, вспомогательным - коэффициент ослабления света N. При контроле дымности в эксплуатации могут использоваться дымомеры с линейной шкалой, отградуированной от 0 до 100 % ослабления света. Пересчет k в N для дымомера с L, равной 0,43 м, приведен в приложении А.

4.2 Дымность обкатанных автомобилей в режиме свободного ускорения не должна превышать значение коэффициента поглощения XL, указанное в сообщении об официальном утверждении или в знаке официального утверждения, нанесенное на двигатель/автомобиль, в соответствии с приложениями А, Б к ГОСТ Р 41.24 или приложением 2 Директивы 72/306/ЕЕС. Дымность необкатанных автомобилей не должна превышать более чем на 0,5 м-1 значение коэффициента поглощения XL.

4.3 Дымность Х1м автомобилей, не имеющих знака официального утверждения, не должна превышать в режиме свободного ускорения следующих значений:

2,5 м-1 - для двигателей без наддува;

3,0 м-1 - для двигателей с наддувом.

5 Методы контроля

5.1 Условия проведения испытаний

5.1.1 Испытания проводят при температуре окружающего воздуха от 0 °С до 35 °С и давлении атмосферного воздуха от 92 до 105 кПа.

5.1.2 Система выпуска, включая систему очистки отработавших газов от загрязняющих веществ, не должна иметь повреждений и быть недоукомплектованной.

5.2 Требования к измерительной аппаратуре и пробоотборной системе

5.2.1 Для измерения k и N следует применять дымомер, соответствующий требованиям приложения И к ГОСТ Р 41.24.

5.2.2 Для измерения температуры масла в поддоне картера двигателя следует применять термометр с диапазоном 0 - 100 °С и погрешностью измерений не более ±2,5 % верхнего предела измерений.

5.2.3 Для измерения частоты вращения коленчатого вала двигателя следует применять тахометр с диапазоном 0 - 6000 мин-1 и погрешностью измерений не более ±2,5 % верхнего предела измерений.

5.2.4 Применяемые при испытаниях средства измерений должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке.

5.2.5 Для подвода отработавших газов из выпускной трубы автомобиля в измерительную камеру дымомера следует использовать пробоотборную систему, обеспечивающую отсутствие утечек газов и подсоса воздуха. Пробоотборная система должна соответствовать требованиям приложения К к ГОСТ Р 41.24.

5.3 Подготовка к измерениям

5.3.1 Устанавливают датчики температуры масла, охлаждающей жидкости и частоты вращения.

5.3.2 Для определения температуры моторного масла или охлаждающей жидкости двигатель запускают и прогревают, используя нагрузочные режимы или многократное повторение циклов свободного ускорения. Температура должна быть в пределах, установленных предприятием-изготовителем, но не ниже 60 °С.

Продолжительность работы прогретого двигателя в режиме холостого хода перед началом измерений должна быть не более 5 мин.

5.3.3 Измеряют значения nmin и nmax, которые должны быть в пределах, установленных предприятием-изготовителем.

5.3.4 Подготовку к измерению дымности на неподвижно стоящем автомобиле проводят в следующей последовательности:

- заглушают двигатель (при его работе);

- затормаживают автомобиль стояночной тормозной системой;

- устанавливают противооткатные упоры под колеса ведущих мостов (для автобусов категории М3 и грузовых автомобилей категорий N2, N3);

- устанавливают зонд для отбора отработавших газов из выпускной трубы в дымомер;

- запускают двигатель;

- устанавливают рычаг переключения передач (избиратель передач для автомобилей с автоматической коробкой передач - селектор) в нейтральное положение и включают сцепление.

Примечание - При измерении дымности в помещении необходимо обеспечить вентиляцию этого помещения.

5.4 Измерение дымности

5.4.1 Измерение дымности в режиме свободного ускорения проводят в следующей последовательности:

- при работе двигателя в режиме холостого хода на nmin равномерно перемещают педаль за 0,5 - 1,0 с до упора. Держат педаль в этом положении 2 - 3 с. Отпускают педаль и через 8 - 10 с приступают к выполнению следующего цикла;

- циклы свободного ускорения повторяют не менее шести раз;

- измеряют значения Хм на последних четырех циклах свободного ускорения по максимальному показанию дымомера;

- измеренные значения Хм считают достоверными, если четыре последовательных значения не образуют убывающей зависимости и располагаются в зоне шириной 0,25 м-1;

- определяют среднеарифметическое значение Х'м четырех последних измерений Хм, которое принимается за результат измерения.

График изменения частоты вращения (n) и дымности (k) в процессе цикла свободного ускорения приведен в приложении Б.

5.4.2 Дымность автомобилей с раздельной выпускной системой измеряют в каждой выпускной трубе. За результат измерения принимают максимальное среднеарифметическое значение Х'м, полученное в одной из выпускных труб.

ПРИЛОЖЕНИЕ А
(справочное
)
Пересчет значений k в N (для дымомера с L, равной 0,43 м)

k, м-1

0,0

0,1

0,2

0,3

0,4

0,5

0,55

0,6

0,65

N, %

0,0

4

8

11

15

20

21

23

24

k, м-1

0,7

0,75

0,8

0,85

0,9

0,95

1,0

1,05

1,1

N, %

26

28

29

31

32

34

35

36

38

k, м-1

1,15

1,2

1,25

1,3

1,35

1,4

1,45

1,5

1,55

N, %

39

40

42

43

44

45

46

47

49

k, м-1

1,6

1,65

1,7

1,75

1,8

1,85

1,9

1,95

2,0

N, %

50

51

52

53

54

55

56

57

58

k, м-1

2,05

2,1

2,15

2,2

2,25

2,3

2,35

2,4

2,45

N, %

59

59,5

60

61

62

63

64

64,4

65

k, м-1

2,5

2,55

2,6

2,65

2,7

2,75

2,8

2,85

2,9

N, %

66

67

67,3

68

69

69,3

70

71

71,3

k, м-1

3,0

3,05

3,1

3,15

3,2

3,25

3,3

3,35

3,4

N, %

72,5

73

73,6

72

75

75,3

76

76,3

77

k, м-1

3,45

3,5

3,55

3,6

3,65

3,7

3,75

3,8

3,85

N, %

77,3

78

78,3

79

79,2

80

80,1

80,5

81

k, м-1

3,9

3,95

4,0

4,05

4,1

4,15

4,2

4,25

N, %

81,3

81,7

82

82,5

83

83,3

83,7

84

100

Примечание - Пересчет значений N в k проводят по формуле

где k - коэффициент поглощения света, м-1;

L - эффективная база дымомера, м;

N - коэффициент ослабления света, %.

ПРИЛОЖЕНИЕ Б
(справочное)

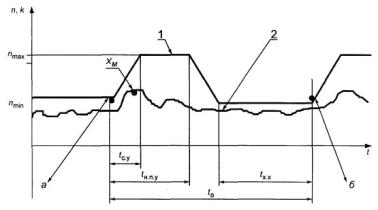

Характерные формы графиков зависимости частоты вращения (n) и дымности (k) от времени (t) за единичный цикл свободного ускорения

а - начало 1-го цикла свободного ускорения;

б - окончание 1-го и начало 2-го цикла свободного ускорения

1 - частота вращения коленчатого вала двигателя (n);

2 - дымность отработавших газов двигателя (k);

nmin - минимальная частота вращения;

nmax - максимальная частота вращения;

t0 - общее время одного цикла свободного ускорения (12 - 15 с);

tс.у - время свободного ускорения от nmin до nmах (1 - 2 с);

tн.п.у - время нажатой до упора педали (2 - 3 с);

tx.x - время работы на nmin (8 - 10 с);

Хм - максимальное значение дымности в режиме свободного ускорения



Ключевые слова: автомобиль, двигатель с воспламенением от сжатия, дымность отработавших газов, нормы дымности, методы измерения дымности
