ГОСТ Р 50574-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АВТОМОБИЛИ, АВТОБУСЫ И МОТОЦИКЛЫ
СПЕЦИАЛЬНЫХ И ОПЕРАТИВНЫХ СЛУЖБ

ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ,
ОПОЗНАВАТЕЛЬНЫЕ ЗНАКИ, НАДПИСИ,
СПЕЦИАЛЬНЫЕ СВЕТОВЫЕ И ЗВУКОВЫЕ СИГНАЛЫ

ОБЩИЕ ТРЕБОВАНИЯ

Москва

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

1997

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом 278 «Безопасность дорожного движения»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 21.06.93 № 156

3 Срок первой проверки - 1999 г., периодичность проверки - 5 лет

4 ВЗАМЕН ГОСТ 21392-90

5 ПЕРЕИЗДАНИЕ (ноябрь 1996 г.) с Изменением № 1, принятым в июле 1996 г. (ИУС 10-96). Внесено изм. № 2

СОДЕРЖАНИЕ

ГОСТ Р 50574-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Автомобили, автобусы и мотоциклы специальных и оперативных служб

ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ, ОПОЗНАВАТЕЛЬНЫЕ ЗНАКИ, НАДПИСИ, СПЕЦИАЛЬНЫЕ СВЕТОВЫЕ И ЗВУКОВЫЕ СИГНАЛЫ

Общие требования

Automobiles, buses and motorcycles of urgent services.
Colours, identification symbols, inscriptions, special light
and sound signals. General requirements

Дата введения 1994-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на автомобили, автобусы и мотоциклы (далее - транспортные средства) оперативных служб следующих видов:

а) пожарной охраны;

б) милиции;

в) скорой медицинской помощи;

г) инкассации денежной выручки и перевозки ценных грузов;

д) военной автомобильной инспекции;

е) аварийных: военизированных горноспасательных частей и военизированных служб по предупреждению возникновения и ликвидации открытых нефтяных и газовых фонтанов; служб по ликвидации последствий аварий на линиях связи, контактных и силовых электросетях, на нефтяных, газовых, тепловых, водопроводных и канализационных магистралях, на метрополитене; других видов - по согласованию с Главным управлением ГИБДД МВД России;

(Измененная редакция, Изм. № 2).

ж) служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны;

з) службы специальной связи Госкомсвязи России (специальные грузовые и бронированные автомобили).

(Измененная редакция, Изм. № 2).

Стандарт также распространяется на транспортные средства специальных служб по перечню министерств, ведомств и организаций, утверждаемому в установленном порядке.

Настоящий стандарт устанавливает цветографические схемы транспортных средств, наличие, содержание и общие требования к расположению опознавательных знаков и надписей, а также технические требования к специальным световым и звуковым сигналам.

Не допускается использование установленных настоящим стандартом цветографических схем, специальных световых и звуковых сигналов на транспортных средствах, не относящихся к оперативным и специальным службам.

Стандарт не применяется для транспортных средств, не предназначенных для эксплуатации на автомобильных дорогах общего пользования.

Все требования стандарта являются обязательными.

Требования 3.1, 3.3, 3.4, 3.6, 3.7 к цветографическим схемам транспортных средств и раздела 4 к специальным световым и звуковым сигналам направлены на обеспечение безопасности дорожного движения, сохранение жизни, здоровья, имущества граждан и охрану окружающей среды.

(Измененная редакция, Изм. № 1).

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 10807-78 Знаки дорожные. Общие технические условия

ГОСТ 19715-74 Эмблема Красного Креста. Форма, размеры и порядок применения

3 ОБЩИЕ ТРЕБОВАНИЯ К ЦВЕТОГРАФИЧЕСКИМ СХЕМАМ ТРАНСПОРТНЫХ СРЕДСТВ

3.1 Цвета покрытия наружных поверхностей транспортных средств оперативных служб - в соответствии с таблицей 1, а цветографические схемы - по приложению А.

Примечания

1 Транспортные средства оперативных служб, находящиеся в эксплуатации, должны быть приведены в соответствии с указанным требованием до 01.01.96.

2 Для транспортных средств милиции и Государственной инспекции безопасности дорожного движения допускаются любые цветографические схемы, примеры которых приведены на рисунках А.8 - А.14. При этом правую дверь салона кузова-фургона транспортного средства, изображенного на рисунке А.14, в контрастирующий цвет не окрашивают.

(Измененная редакция, Изм. № 2).

Таблица 1 - Цвета покрытия наружных поверхностей транспортных средств оперативных служб

Вид оперативной службы

Основной цвет

Контрастирующий цвет

Наименование цвета

Норма цвета по «Картотеке образцов эталонов цвета лакокрасочных материалов»

Наименование цвета

Норма цвета по «Картотеке образцов эталонов цвета лакокрасочных материалов»

Пожарная охрана

Красный

9,11

Белый

Нет1)

Красный 42

42,43





42,44

Милиция, Государственная инспекция безопасности дорожного движения

Белый

Нет1)

Синий

485,486







436,437





Голубой 451

451,452

Скорая медицинская помощь:

















- автомобили линейной службы

Лимонный

Нет1)

Красный

9,11

Белый2)

Нет1)

Красный 42

42,43

42,44

- автомобили специализированной помощи (реанимобили)

Лимонный

Нет1)

Красный

9,11

Красный 42

42,43

42,44

Золотисто-желтый

287,288

Красный

9,11

285,286

Красный 42

42,43

42,44

Аварийная служба3)

Желтый

230,231













Военная автомобильная инспекция:

Светло-серый

505,513

Светло-голубой

404,407

- легковые автомобили, за исключением УАЗ-31512 (УАЗ-469)

«Белая ночь»

858,859

Голубой 451

451,452

Защитный

715,744

Светло-голубой

404,407

732,733

- автомобили УАЗ-31512 (УАЗ-469)

Защитный

760,761

Голубой 451

451,452









- грузовые автомобили и автобусы

Песочный

609,610

Фисташковый

381,382

Инкассация денежной выручки и перевозка ценных грузов

Светло-бежевый

661,662

Светло-зеленый

Нет1)

Серо-бежевый

681,682





Кремовый

200,201





Белый

Нет1)

Оранжевый

101,102, 121,128

Службы предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны









Служба специальной связи

Синий

485, 486, 436, 437

Белый

Нет1)

(Измененная редакция, Изм. № 2).

1) Имеется контрольный образец, устанавливающий норму цвета.

2) Допускается по согласованию с заказчиком.

3) По разрешению Главного управления ГИБДД МВД России легковые автомобили аварийных служб могут иметь окраску завода-изготовителя с нанесением контрастирующих полос на боковые поверхности и не иметь опознавательной надписи.

(Измененная редакция, Изм. № 2).

Примечания

1 Сочетания основного и контрастирующего цветов могут быть любыми из рекомендованных для данного вида оперативной службы, но должны быть одинаковы для всех окрашиваемых элементов одного транспортного средства.

2 Для изготавливаемых автомобилей УАЗ милиции и ГИБДД допускается использование в качестве основного цвета «песочный» с нормой цвета 609,610.

3 Допускается использование для полос контрастирующего цвета клеющихся пленок в соответствии с нормой цвета, указанной в таблице, а при отсутствии нормы цвета - в соответствии с контрольным образцом.

(Измененная редакция, Изм. № 1).

3.2 Цвета покрытия наружных поверхностей, цветографические схемы и надписи на транспортных средствах специальных служб не регламентируют.

3.3 Знаки и надписи на поверхностях, имеющих основной цвет, должны быть контрастирующего цвета; на полосах или панелях, имеющих контрастирующий цвет, - белого цвета. На полосах и панелях белого цвета знаки и надписи выполняют основным цветом.

3.4 Содержание опознавательных знаков и надписей - в соответствии с таблицей 2 и приложением Б.

Примечания

1 На крыше автомобилей скорой медицинской помощи дополнительно наносят изображение эмблемы - «Красный Крест» на продольной оси симметрии в местах, обеспечивающих ее видимость сверху.

2 Не допускается нанесение на наружные поверхности транспортных средств оперативных и специальных служб надписей, рисунков и эмблем рекламного содержания.

3 На боковых поверхностях и крыше автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны в соответствии с цветографическими схемами приложения А наносится эмблема Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий.

Таблица 2 - Опознавательные знаки и надписи

Вид оперативной службы

Знаки, надписи, эмблемы

Пожарная охрана

Номер пожарной части, наименование города, буквенно-цифровое обозначение автомобиля

Милиция

«Милиция», буквенно-цифровое обозначение автомобиля1)

Государственная инспекция безопасности дорожного движения

«Милиция», «ГИБДД» 1, 4) или «Милиция», «ДПС» 1, 5)

Скорая медицинская помощь

«03», номер больницы, гаража, эмблема «Красный Крест» по ГОСТ 197152)

Аварийная служба

«Аварийная служба», номер части, гаража

Военная автомобильная инспекция

«Военная автоинспекция», «ВАИ»

Инкассация денежной выручки и перевозка ценных грузов

Не регламентируется

Службы предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Эмблема Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий3)

(Измененная редакция, Изм. № 2).

1) Допускаются также дополнительные знаки, надписи (за исключением наименований городов), эмблемы, Государственный герб Российской Федерации или гербы республик в составе Российской Федерации, края, области, автономного образования, городов Москвы и Санкт-Петербурга.

2) Номенклатура дополнительных знаков и надписей определяется органами здравоохранения. Изображение эмблемы «Красный Крест» на крыше автомобиля должно иметь яркость не менее яркости контрастирующих полос на кузове и размеры, соответствующие квадрату со стороной не менее 400 мм.

3) Изображение и размеры эмблемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны определяются Министерством Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий.

4) Для автомототранспортных средств служб Государственной инспекции безопасности дорожного движения, кроме дорожно-патрульной службы.

5) Для автомототранспортных средств дорожно-патрульной службы Государственной инспекции безопасности дорожного движения».

(Измененная редакция, Изм. № 2).

3.5 Надписи должны быть на русском языке и могут быть дублированы на государственном языке республики в составе Российской Федерации. Написание цифр и букв для надписей на русском языке - в соответствии с приложением В, а на других языках - по ГОСТ 10807.

Примечание - Минимальная высота букв надписей «ГИБДД» и «ДПС» по приложению Б должна быть 200 мм, а шрифта по приложению В - 60 мм. Высота букв и цифр может быть увеличена пропорционально приведенному изображению в зависимости от типа транспортного средства.

(Измененная редакция, Изм. № 2).

3.6 Ширина полос контрастирующего цвета, нанесенных на боковые поверхности грузовых автомобилей и автобусов, должна быть от 150 до 230 мм. Ширину полос контрастирующего цвета, нанесенных на боковые поверхности легковых автомобилей, определяют с учетом формы и конфигурации указанных поверхностей.

Примечание - На автомобилях служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны вдоль оси симметрии контрастирующей полосы наносится дополнительная полоса синего цвета с нормой цвета 485, 486, 436, 437 шириной не более 1/4 части от ширины контрастирующей полосы.

(Измененная редакция, Изм. № 1).

3.7 Ширина каждой из двух параллельных полос контрастирующего цвета, нанесенных на капот и заднюю часть кузова, должна быть от 120 до 180 мм с расстоянием между полосами (90±5) мм. Полосы должны располагаться симметрично относительно продольной оси транспортного средства.

Примечание - Допускается не наносить контрастирующие полосы на решетке радиатора и элементах оборудования, установленного на буферах транспортного средства.

3.8 Марки лакокрасочных и пленочных материалов, расположение опознавательных знаков, эмблем и надписей, размеры шрифта и контрастирующих полос, а также способы их нанесения (окрашивание, клейка, аппликация, декалькомания, шелкография и т.д.) устанавливают в нормативно-технической документации на транспортные средства оперативных служб.

3.9 Качество лакокрасочных покрытий контрастирующего цвета устанавливают по договору с потребителем.

3.10 Детали, имеющие гальваническое покрытие, а также изготовленные из алюминиевых и медных сплавов или из неметаллических материалов (резина, стекло, пластмасса, брезент и т.д.), за исключением поверхностей, выполненных из дерева или стеклопластика, окраске не подлежат.

3.11 Рама и детали ходовой части, буферы (за исключением автомобилей пожарной охраны), подножки кабин, диски и ободья колес, а также элементы дополнительного оборудования кузова (кронштейны и корпуса зеркал заднего вида, противотуманных фар, фонарей и прожекторов) могут иметь покрытие завода-изготовителя шасси или этих изделий.

4 ОБЩИЕ ТРЕБОВАНИЯ К СПЕЦИАЛЬНЫМ СВЕТОВЫМ И ЗВУКОВЫМ СИГНАЛАМ

4.1 Транспортные средства оперативных и специальных служб должны иметь приборы для подачи специальных световых и звуковых сигналов.

4.2 Сигнальный маяк должен устанавливаться на крышу транспортного средства или над ней. Установка сигнальных маяков в других местах транспортного средства не допускается. Способы крепления сигнального маяка должны обеспечивать надежность его установки на всех режимах движения и торможения транспортного средства.

4.3 Сигнальный маяк должен устанавливаться на транспортное средство таким образом, чтобы специальный световой сигнал был виден на угол 360° в горизонтальной плоскости, проходящей через центр источника излучения света.

Примечания

1 Допускается установка на транспортное средство более одного сигнального маяка.

2 Для транспортных средств на шасси грузовых автомобилей, а также для транспортных средств Государственной инспекции безопасности дорожного движения и Военной автоинспекции, обеспечивающих сопровождение колонн транспортных средств, допускается уменьшение угла видимости сигнального маяка до 180°, но так, чтобы маяк не был закрыт со стороны передней части транспортного средства.

(Измененная редакция, Изм. № 2).

4.4 Специальный световой сигнал всех видов транспортных средств оперативных и специальных служб должен иметь синий цвет.

На транспортных средствах Государственной инспекции безопасности дорожного движения и Военной автомобильной инспекции могут применяться дополнительно к синему специальные световые сигналы красного цвета.

(Измененная редакция, Изм. № 2).

4.5 Частота мигания (f) должна быть не менее 1,5 и не более 4 Гц.

4.6 Продолжительность свечения (t), с, должна быть не более величины 0,6/f.

Примечание - Под продолжительностью свечения подразумевают период времени, в течение которого сила света вспышки превышает 10 % от максимальной силы света.

4.7 Величина освечивания сигнального маяка в пределах угла ±4° от оптической оси, проходящей через центр источника излучения света в горизонтальной плоскости, должна быть не менее 25 кд×с.

4.8 Специальный звуковой сигнал должен иметь изменяющуюся основную частоту. Пределы изменения основной частоты должны быть от 150 до 2000 Гц.

4.9 Продолжительность цикла изменения основной частоты специального звукового сигнала должна быть от 0,5 до 6,0 с.

4.10 Уровень звукового давления при подаче специального звукового сигнала, замеренный на расстоянии 2 м по оси, перпендикулярной плоскости выходного отверстия звукового сигнального устройства, должен быть от 110 до 125 дБА.

Уровень звукового давления в полосе частот от 1800 до 3500 Гц должен быть не ниже 110 дБА на расстоянии 2 м и выше уровня любой составляющей звукового спектра, превышающей 3550 Гц.

4.11 Максимальный уровень звукового давления специального звукового сигнала должен совпадать с продольной осью транспортного средства в направлении его движения.

ПРИЛОЖЕНИЕ А

(Обязательное)

ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ ОКРАСКИ ТРАНСПОРТНЫХ СРЕДСТВ ОПЕРАТИВНЫХ СЛУЖБ

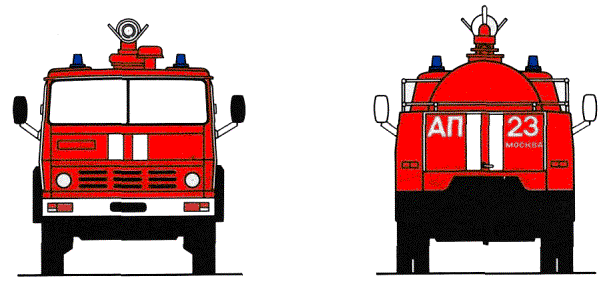

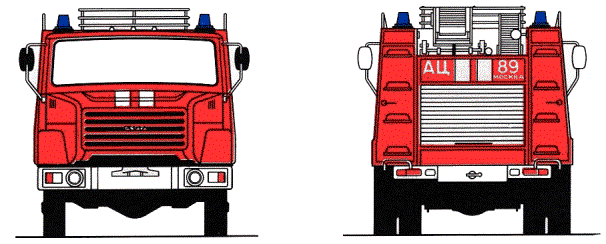

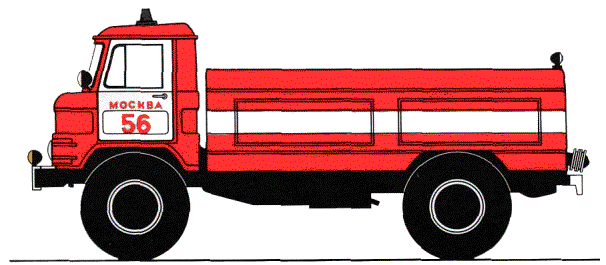

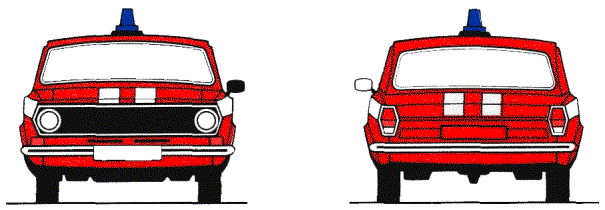

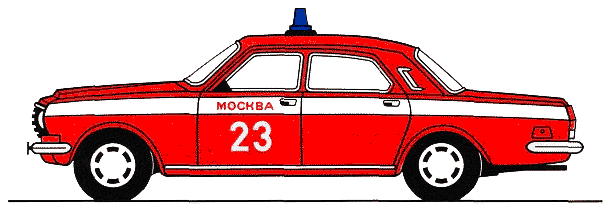

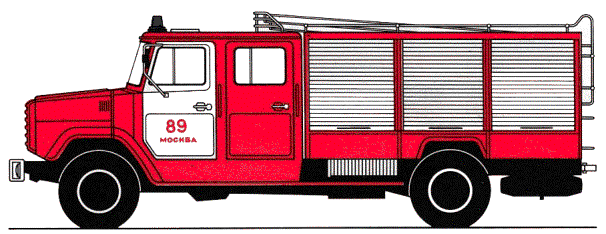

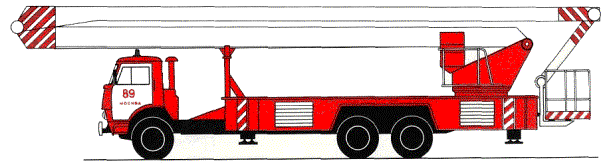

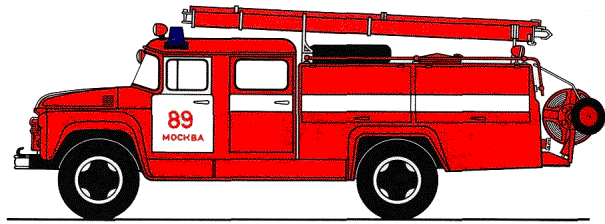

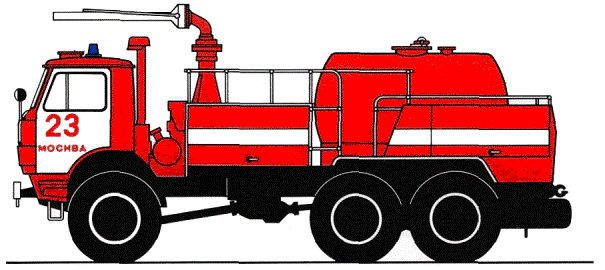

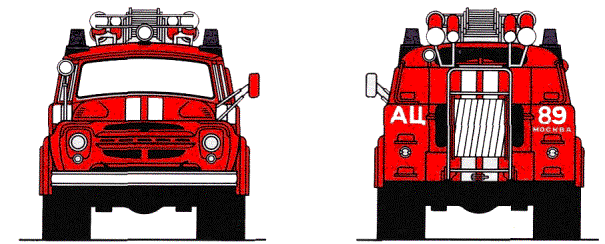

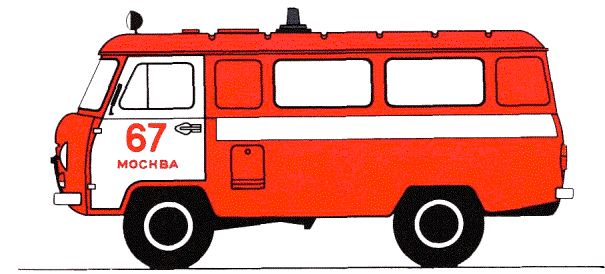

Рисунок A.1 - Цветографические схемы автомобилей пожарной охраны

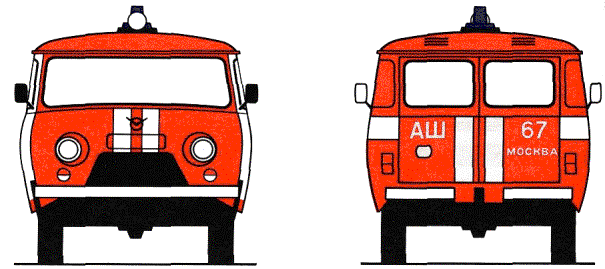

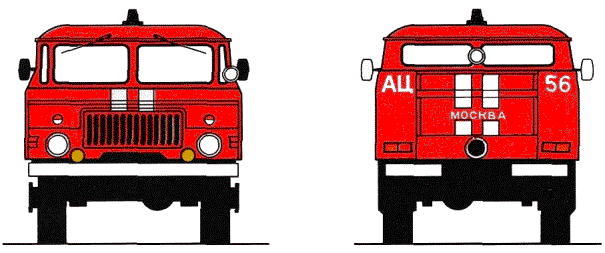

Рисунок А.2 - Цветографические схемы автомобилей пожарной охраны

Рисунок А.3 - Цветографические схемы автомобилей пожарной охраны

Рисунок А.4 - Цветографические схемы автомобилей пожарной охраны

Рисунок А.5 - Цветографические схемы автомобилей пожарной охраны

Рисунок А.6 - Цветографические схемы автомобилей пожарной охраны

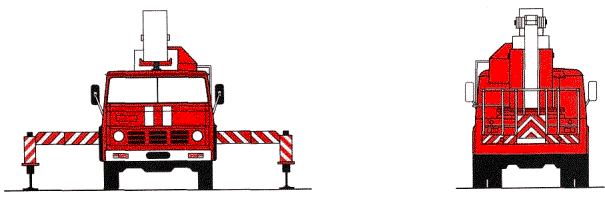

Рисунок А.7 - Цветографические схемы автомобилей пожарной охраны

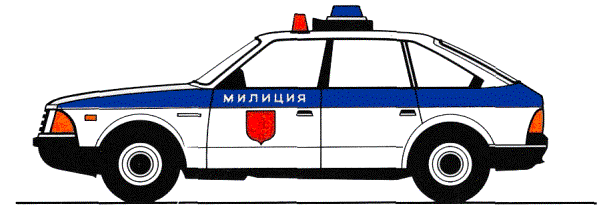

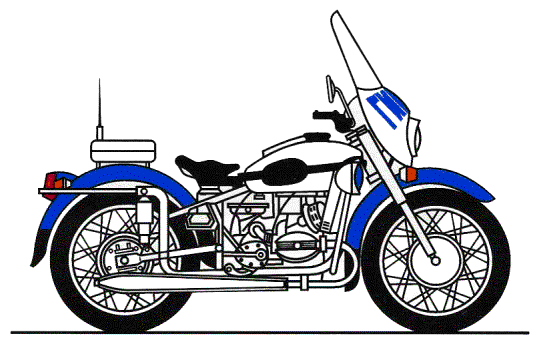

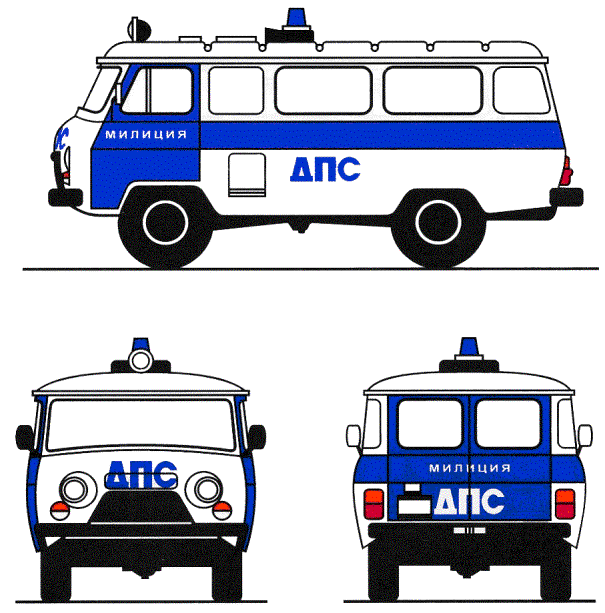

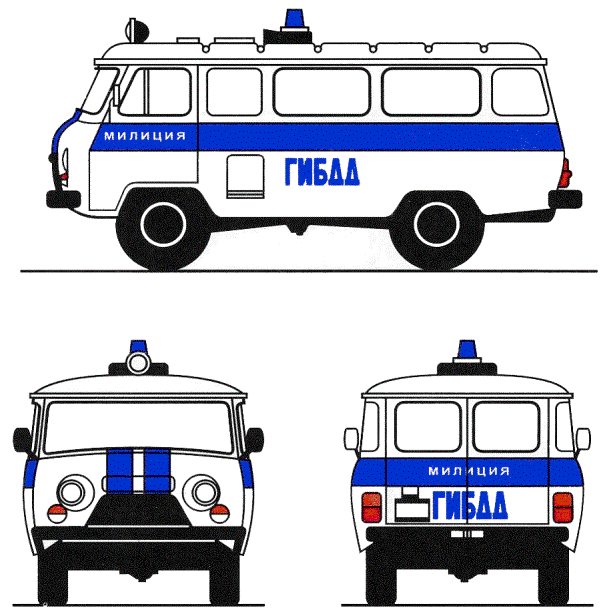

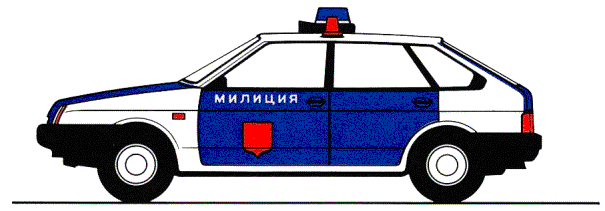

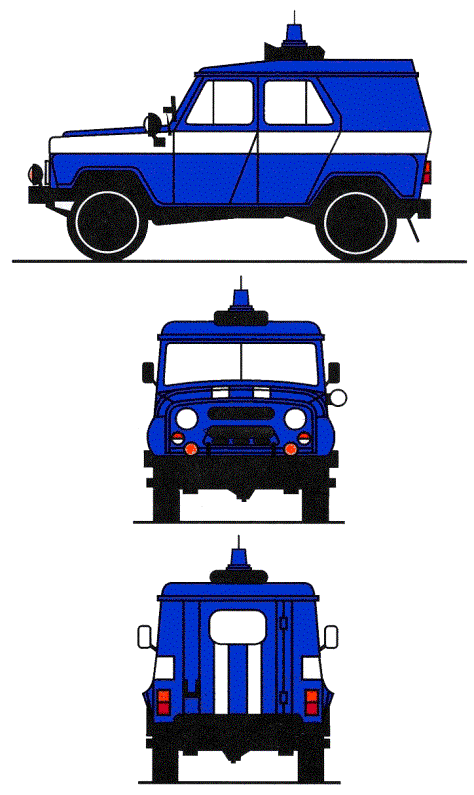

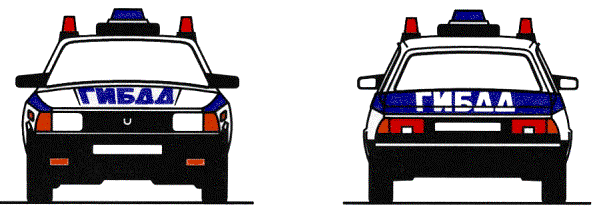

Рисунок А.8 - Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

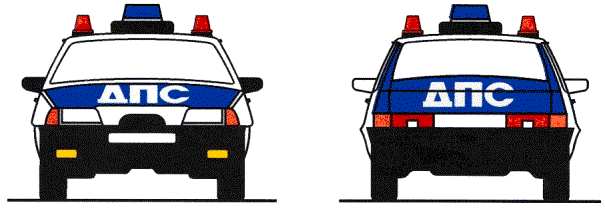

Рисунок А.9 - Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

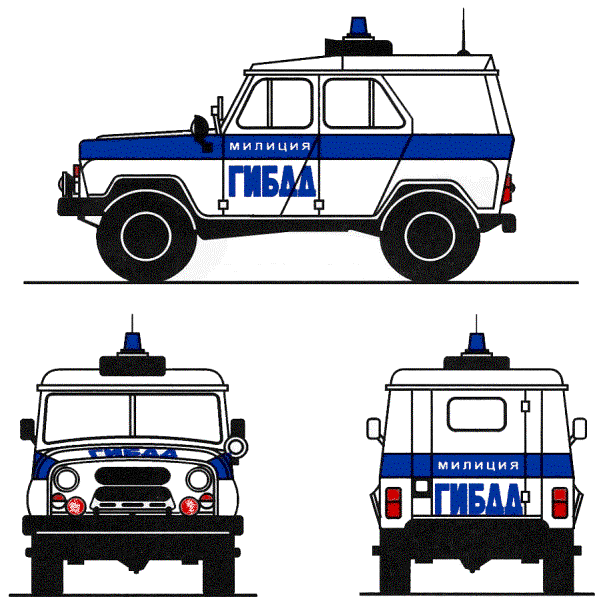

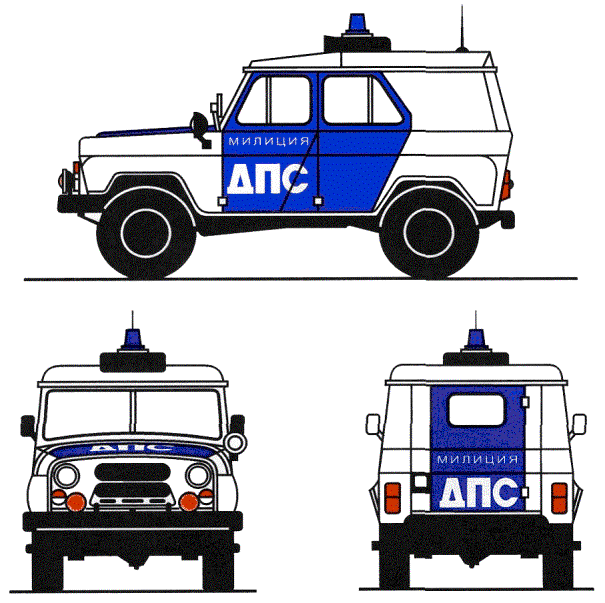

Рисунок А.10 - Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

Рисунок А.11 - Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

Рисунок А.12 - Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

Рисунок А.13 - Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения

(Измененная редакция, Изм. № 2).

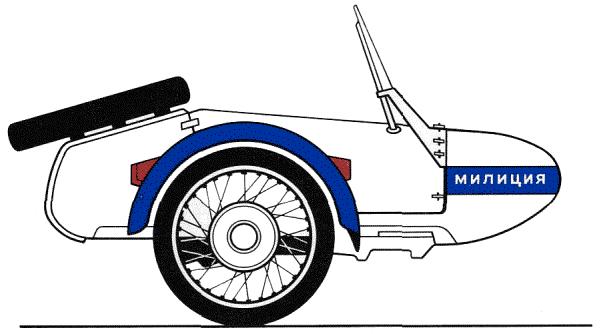

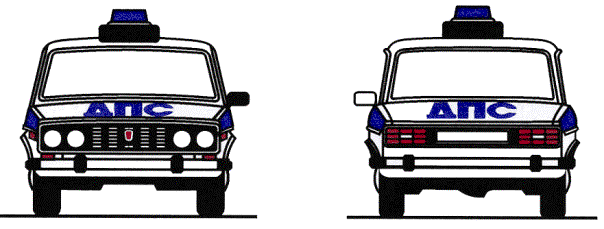

Рисунок А.14 - Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности дорожного движения.

(Измененная редакция, Изм. № 2).

Рисунок А.15 - Цветографические схемы транспортных средств милиции и Государственной инспекции безопасности движения

(Измененная редакция, Изм. № 2).

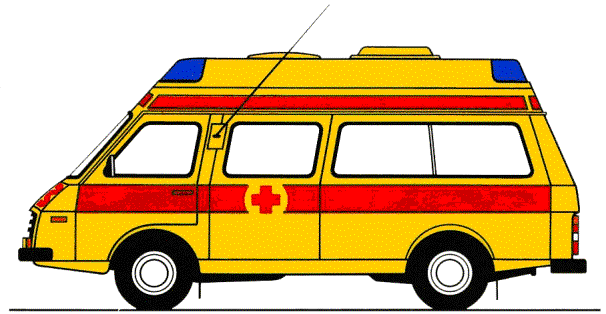

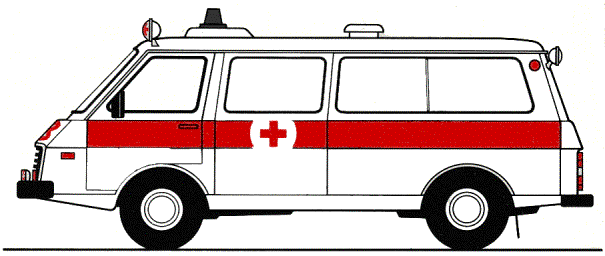

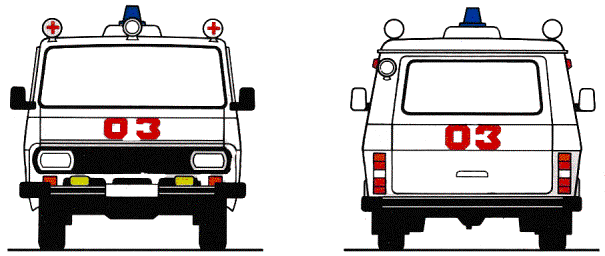

Рисунок А.16 - Цветографические схемы автомобилей скорой медицинской помощи

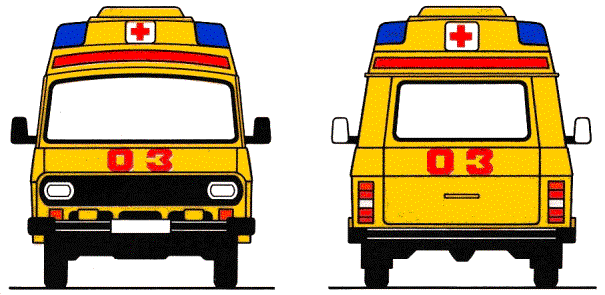

Рисунок А.17 - Цветографические схемы автомобилей скорой медицинской помощи

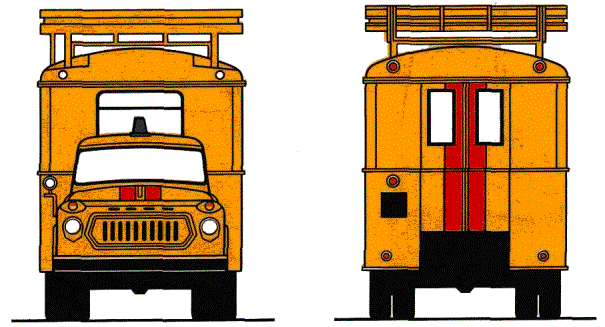

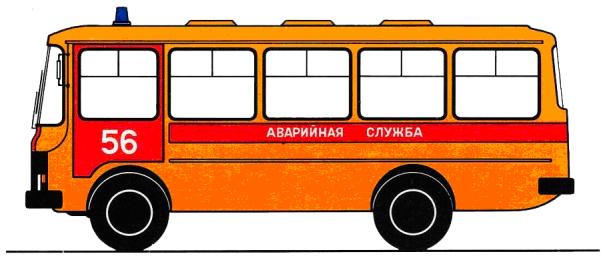

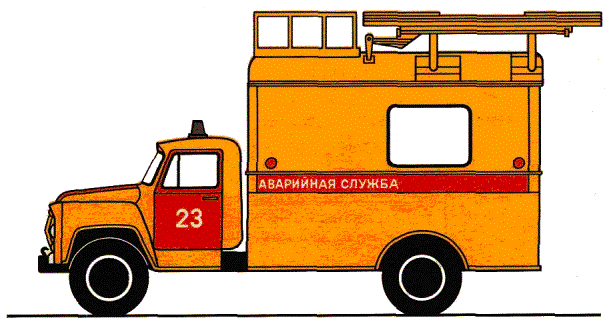

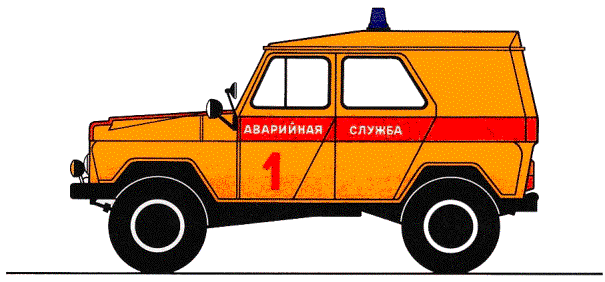

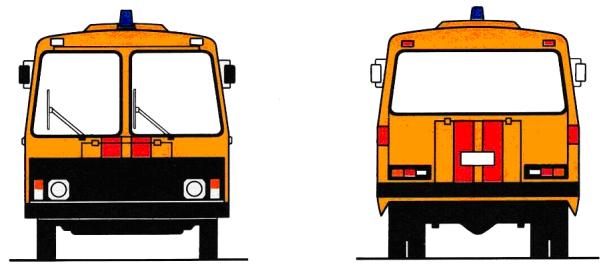

Рисунок А.18 - Цветографические схемы автомобилей аварийных служб

Рисунок А.19 - Цветографические схемы автомобилей аварийных служб

Рисунок А.20 - Цветографические схемы автомобилей аварийных служб

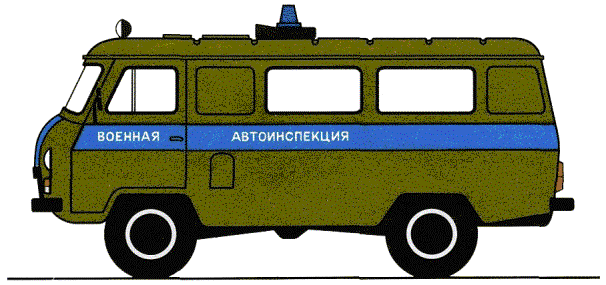

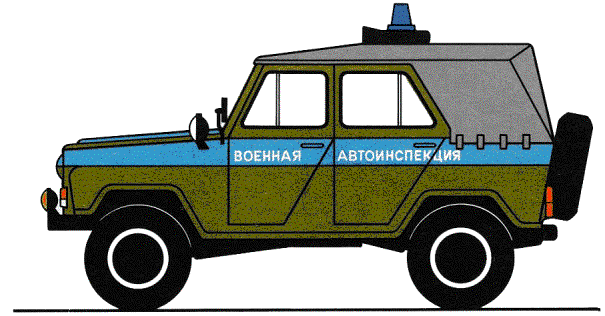

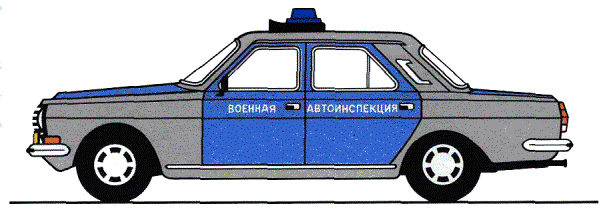

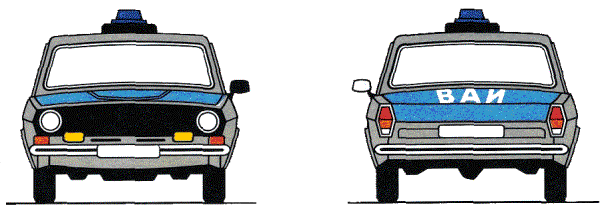

Рисунок А.21 - Цветографические схемы автомобилей военной автомобильной инспекции

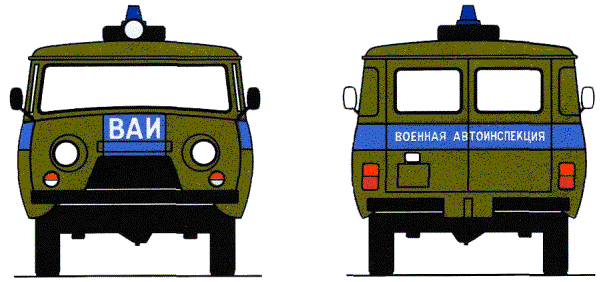

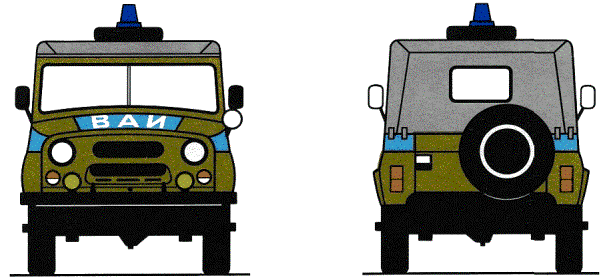

Рисунок А.22 - Цветографические схемы автомобилей военной автомобильной инспекции

Рисунок А.23 - Цветографические схемы автомобилей военной автомобильной инспекции

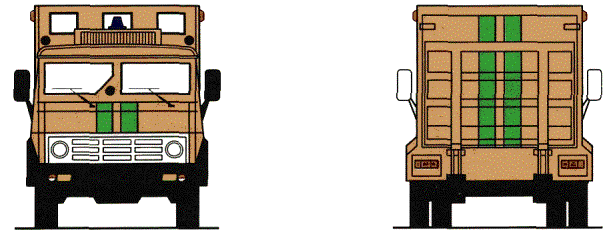

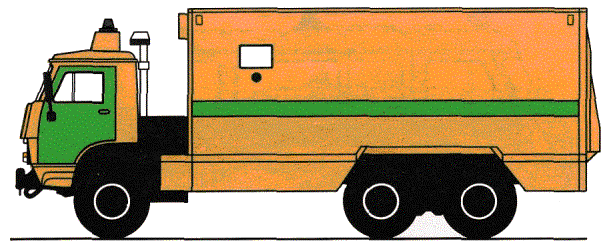

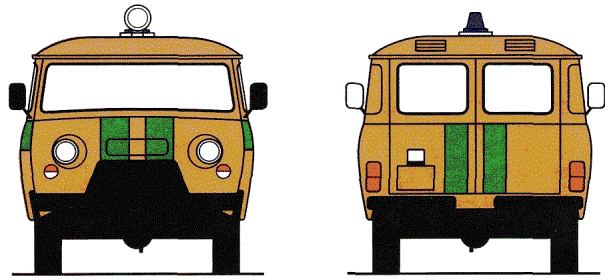

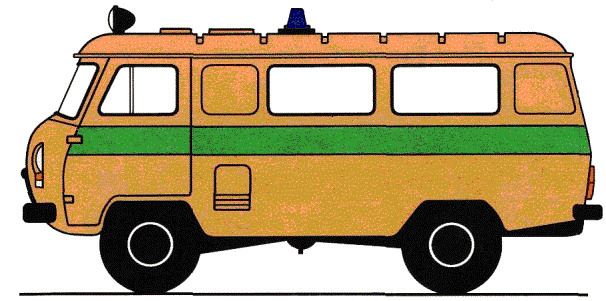

Рисунок А.24 - Цветографические схемы автомобилей инкассации и перевозки ценных грузов

Рисунок А.25 - Цветографические схемы автомобилей инкассации и перевозки ценных грузов

Рисунок А.26 - Цветографические схемы автомобилей инкассации и перевозки ценных грузов

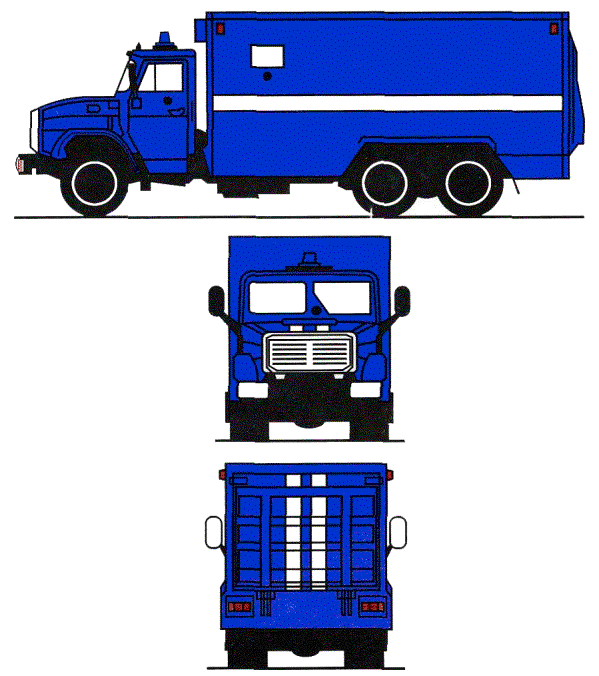

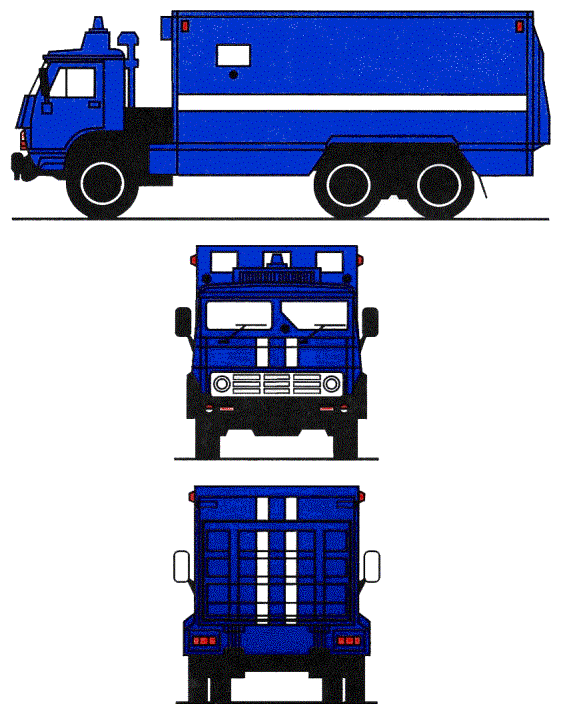

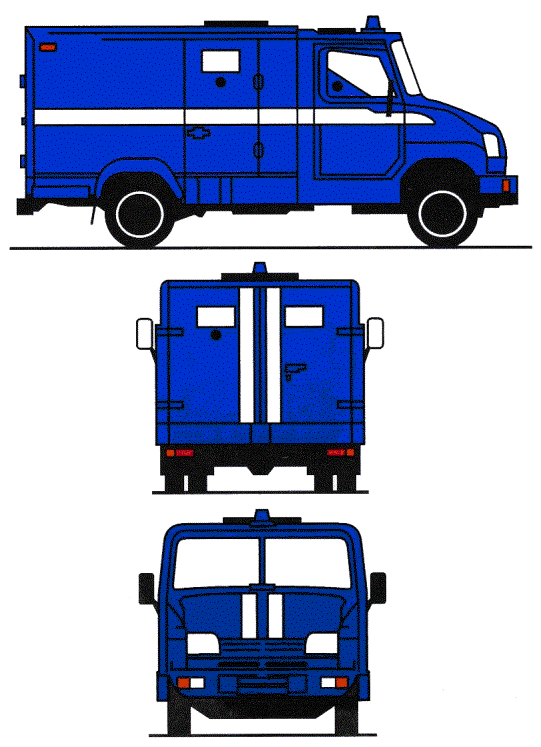

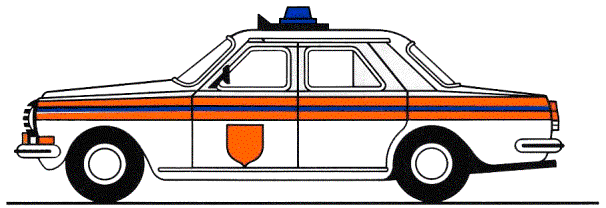

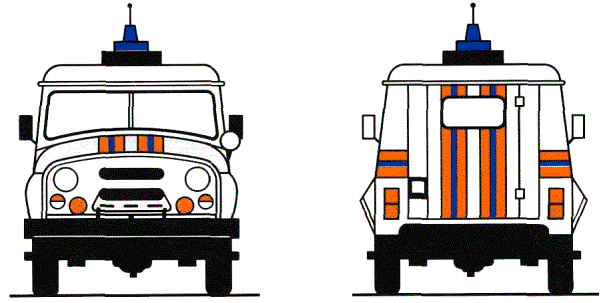

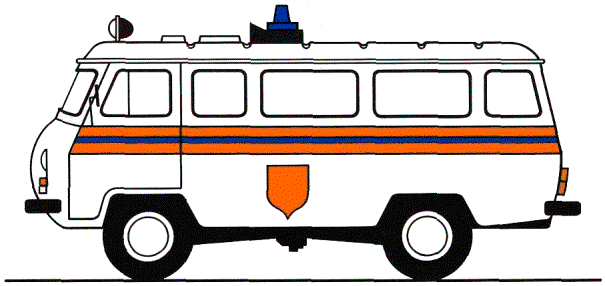

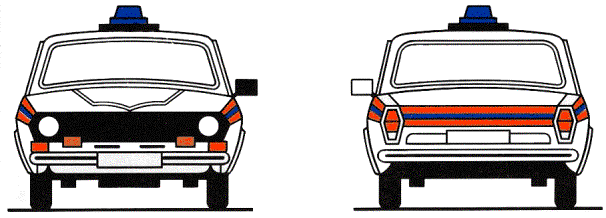

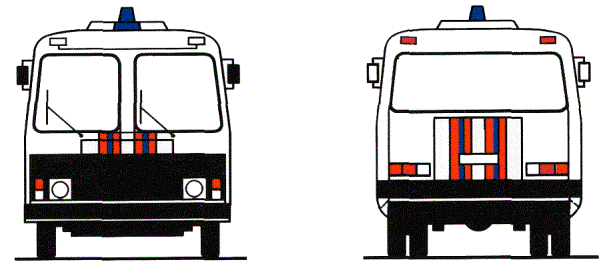

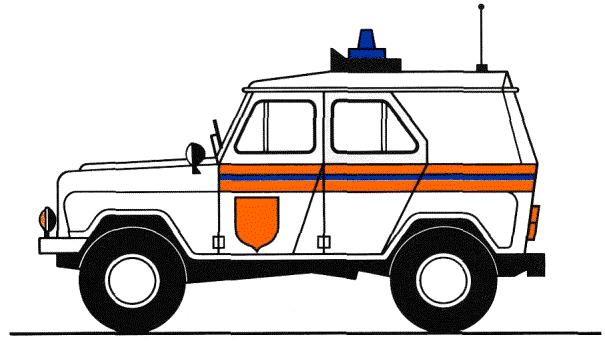

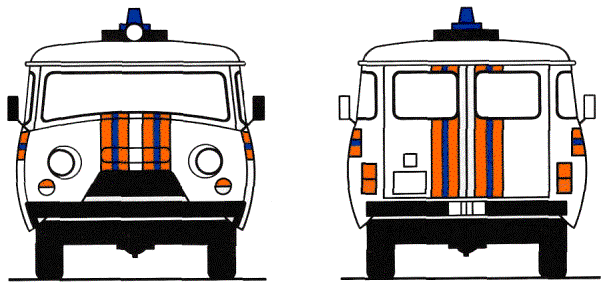

Рисунок А.27 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

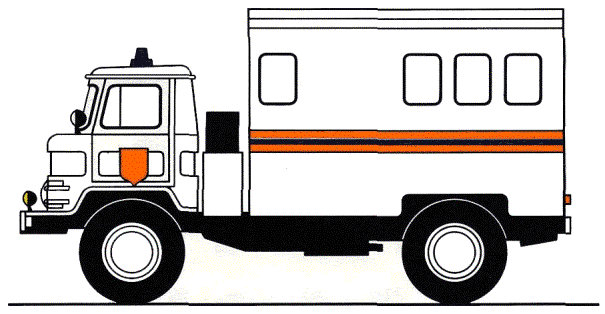

Рисунок А.28 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

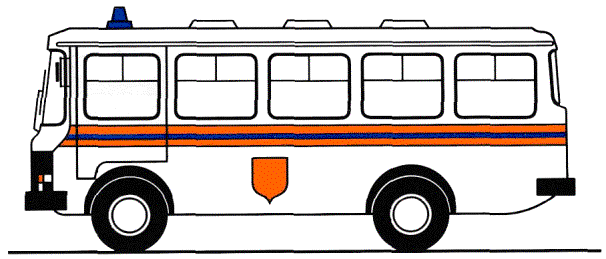

Рисунок А.29 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.30 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.31 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.32 - Цветографические схемы автомобилей службы специальной связи

Рисунок А.33 - Цветографические схемы автомобилей службы специальной связи

Рисунок А.34 - Цветографические схемы автомобилей службы специальной связи

Рисунок А.35 - Цветографические схемы автомобилей службы специальной связи

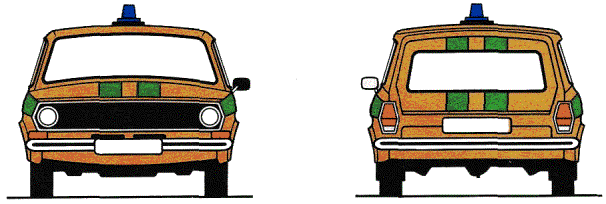

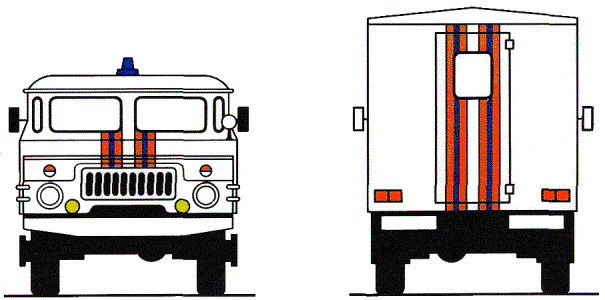

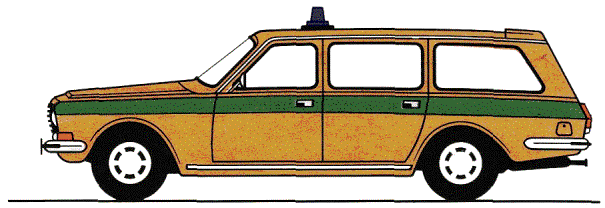

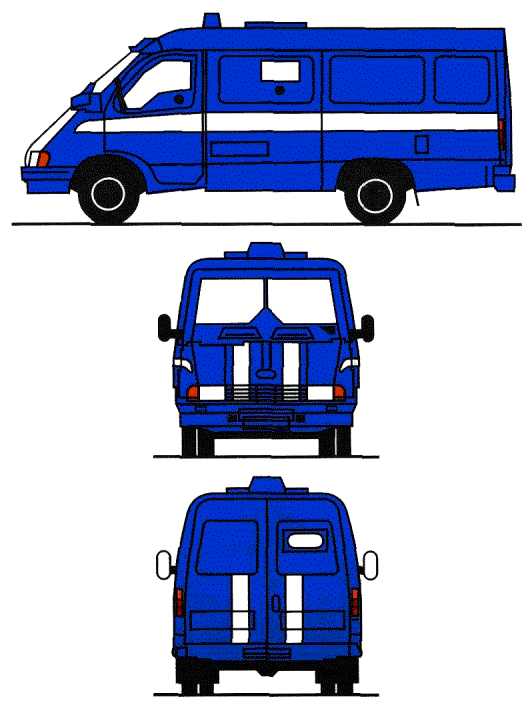

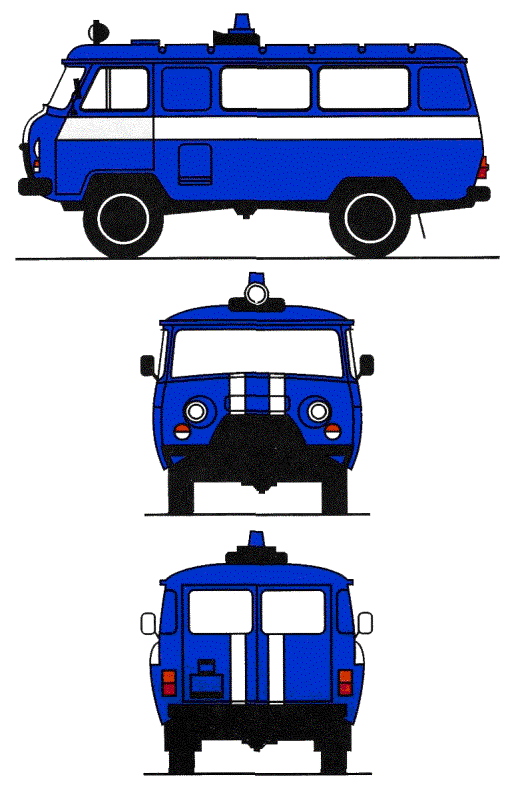

Рисунок А.36 - Цветографические схемы автомобилей службы специальной связи

Рисунок А.37 - Цветографические схемы автомобилей службы специальной связи

(Измененная редакция, Изм. № 2)

ПРИЛОЖЕНИЕ Б

(обязательное)

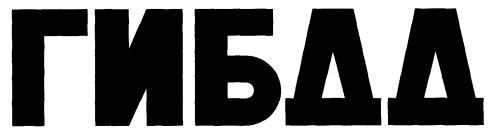

ОБРАЗЕЦ НАДПИСИ «ГИБДД»

Рисунок Б.1

ОБРАЗЕЦ НАДПИСИ «ДПС»

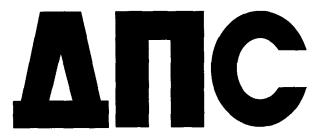

Рисунок Б.2

(ИУС № 6 1999 г.)

(Измененная редакция, Изм. № 2)

ПРИЛОЖЕНИЕ В

(обязательное)

ШРИФТ НАДПИСЕЙ И ЦИФР

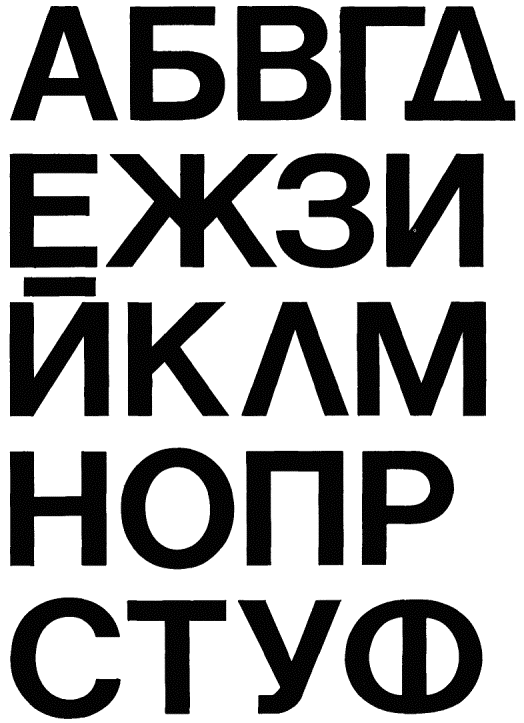

Рисунок B.1, лист 1

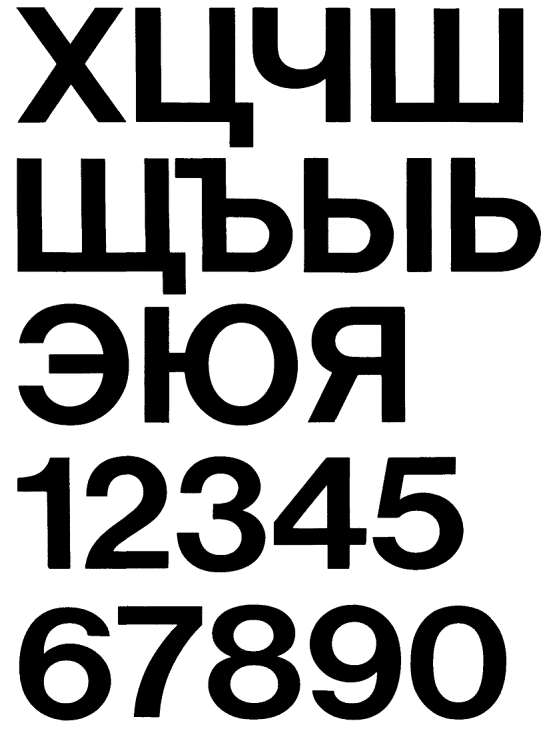

Рисунок B.1, лист 2

Ключевые слова: транспортные средства, оперативные и специальные службы, цветографические схемы, опознавательные знаки и надписи, основной и контрастирующий цвета, специальные световые и звуковые сигналы




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Строительная техника и оборудование, грузоперевозки >>





Смотри также: Каталог «Строительная техника и оборудование, грузоперевозки» >>
Фотогалереи (51) >>
Статьи (126) >>
ГОСТы (662) >>
СНиПы (5) >>
Задать вопрос в форуме >>
Строительные блоги (3) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
