ГОСТ Р 50403-92
(ИСО 2009-83,
ИСО 7046-83)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А И В

Технические условия

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 23 ноября 1992 г. № 1504

Стандарт подготовлен методом прямого применения международных стандартов ИСО 2009-83 «Винты с потайной головкой и прямым шлицем (нормальная головка). Класс А» и ИСО 7046-83 «Винты с потайной головкой и крестообразным шлицем. Класс точности А, класс прочности 4.8» с дополнительными требованиями, отражающими потребности народного хозяйства

3. ВВЕДЕН ВПЕРВЫЕ

4. ПЕРЕИЗДАНИЕ

Содержание



ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Countersunk head screws.
Product grades A and B. Specifications

ГОСТ Р 50403-92
(ИСО 2009-83,
ИСО 7046-83)

Дата введения 1994-01-01

Настоящий стандарт распространяется на винты с потайной головкой с прямым и крестообразным шлицем классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства, выделены подчеркиванием, а также приведены в приложении.

1. Размеры

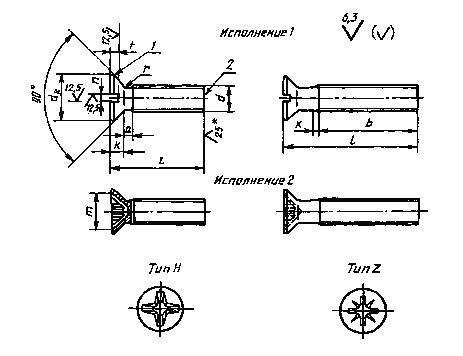

Конструкция и размеры винтов должны соответствовать указанным на рисунке и в таблицах 1 и 2.

* Для винтов, обработанных резанием, в остальных случаях не нормируют.

1 - кромка скругленная или острая; 2 - конец в состоянии после накатки

Диаметр стержня приблизительно равен среднему диаметру резьбы или равен наружному диаметру резьбы.


Таблица 1

В миллиметрах

Номинальный диаметр резьбы d

M1

M1.2

M1.4

M1,6

М2

М2,5

МЗ

(M3,5)1)

М4

М5

М6

М8

М10

М12

М14

М16

М18

M20

p2)

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

мелкий

-

-

-

-

-

-

-

-

-

-

-

1

1,25

1,25

1,5

1,5

1,5

1,5

а, не более

крупный шаг

0,5

0,5

0,6

0,7

0,8

0,9

1

1,2

1,4

1,6

2

2,5

3

3,5

4

4

5

5

мелкий шаг

-

-

-

-

-

-

-

-

-

-

-

2

2,5

2,5

3

3

3

3

b

не менее

25

25

25

25

25

25

25

38

38

38

38

38

38

38

38

38

42

46

dk

не более

1,9

2,3

2,6

3

3,8

4,7

5,5

7,3

8,4

9,3

11,3

15,8

18,3

21,5

25

28,5

32,5

36

не менее

1,65

2,05

2,35

2,75

3,5

4,4

5,2

6,94

8,04

8,94

10,87

15,37

17,78

20,98

24,48

27,98

31,88

35,38

k

не более

0,6

0,72

0,84

1

1,2

1,5

1,65

2,35

2,7

2,7

3,3

4,65

5

6

7

8

9

10

n

номин.

0,25

0,3

0,3

0,4

0,5

0,6

0,8

1

1,2

1,2

1,6

2

2,5

3

3

4

4

5

не менее

0,31

0,36

0,36

0,46

0,56

0,66

0,86

1,06

1,26

1,26

1,66

2,06

2,56

3,06

3,06

4,07

4,07

5,07

не более

0,45

0,5

0,5

0,6

0,7

0,8

1

1,2

1,51

1,51

1,91

2,31

2,81

3,31

3,31

4,37

4,37

5,37

r

не более

0,1

0,12

0,14

0,4

0,5

0,6

0,8

0,9

1

1,3

1,5

2

2,5

1,2

1,4

1,6

1,8

2

t

не менее

0,2

0,24

0,28

0,32

0,4

0,5

0,6

0,9

1

1,1

1,2

1,8

2

2,4

2,8

3,2

3,6

4

не более

0,3

0,35

0,45

0,5

0,6

0,75

0,85

1,2

1,3

1,4

1,6

2,3

2,6

3

3,5

4

4,5

5

Крестообраз-
ный шлиц
Тип Н

номер шлица

-

-

-

0

1

2

3

4

-

-

-

-

m

-

-

-

1,6

1,9

2,9

3,2

4,4

4,6

5,2

6,8

8,9

10

10,7

-

-

-

-

глубина вхождения калибра в шлиц

не менее

-

-

-

0,6

0,9

1,4

1,7

1,9

2,1

2,7

3

4

5,1

5,9

-

-

-

-

не более

-

-

-

0,9

1,2

1,8

2,1

2,4

2,6

3,2

3,5

4,6

5,7

6,4

-

-

-

-

Крестообраз-
ный шлиц
Тип Z

m

-

-

-

1,8

2

2,3

3,2

4,3

4,6

5,1

6,8

9

10

-

-

-

-

-

глубина вхождения калибра в шлиц

не менее

-

-

-

0,7

0,95

1,45

1,6

1,75

2,05

2,6

3

4,15

5,2

-

-

-

-

-

не более

-

-

-

0,95

1,2

1,75

2

2,2

2,5

3,05

3,45

4,6

5,65

-

-

-

-

-

х, не более

крупный шаг

0,6

0,6

0,75

0,9

1

1,1

1,25

1,5

1,75

2

2,5

3,2

2,8

4,3

5

5

6,3

6,3

мелкий шаг

-

-

-

-

-

-

-

-

-

-

-

2,5

3,2

3,2

3,8

3,8

3,8

3,8

1) Размеры, заключенные в скобки, применять не рекомендуется

2) Р - шаг резьбы.




Таблица 2

В миллиметрах

Длина
винта
l, мм

Номинальный диаметр резьбы d

M1

M1,2

M1,4

M1,6

M2

М2,5

М3

М3,5

М4

М5

М6

М8

М10

M12

М14

М16

М18

М20

2





-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



2,5









-

-

-

-

-

-

-

-

-

-

-

-

-



3











-

-

-

-

-

-

-

-

-

-

-

-



(3.5)















-

-

-

-

-

-

-

-

-

-

-

4















-

-

-

-

-

-

-

-

-

-



5



















-

-

-

-

-

-

-

-

-

6





















-

-

-

-

-

-

-



(7)





















-

-



-

-

-

-

-

8









Стандартные длины









-

-

-

-

-

-

-

9

















-

-

-

-

-

-

-

10

























-

-

-

-

-

-

11

























-

-

-

-

-

-

12

-

























-

-

-

-

-

(13)

-

-

-





















-

-

-

-

-

(14)

-

-

-





















-

-

-

-

-

16

-

-

-























-

-

-

-

(18)

-

-

-

-





















-

-

-

-

20

-

-

-

-





















-

-

-

-

(22)

-

-

-

-

-



















-

-

-

-

25

-

-

-

-

-





















-

-

-

(28)

-

-

-

-

-

-



















-

-

-

30

-

-

-

-

-

-





















-

-

(32)

-

-

-

-

-

-

-



















-

-

35

-

-

-

-

-

-

-





















-

(38)

-

-

-

-

-

-

-

-



















-

40

-

-

-

-

-

-

-

-





















(42)

-

-

-

-

-

-

-

-

-



















45

-

-

-

-

-

-

-

-

-



















(48)

-

-

-

-

-

-

-

-

-



















50

-

-

-

-

-

-

-

-

-





Стандартные длины









(55)

-

-

-

-

-

-

-

-

-

-











60

-

-

-

-

-

-

-

-

-

-

















(65)

-

-

-

-

-

-

-

-

-

-

-















70

-

-

-

-

-

-

-

-

-

-

-















(75)

-

-

-

-

-

-

-

-

-

-

-















80

-

-

-

-

-

-

-

-

-

-

-















(85)

-

-

-

-

-

-

-

-

-

-

-

-













90

-

-

-

-

-

-

-

-

-

-

-

-













(95)

-

-

-

-

-

-

-

-

-

-

-

-













100

-

-

-

-

-

-

-

-

-

-

-

-













110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-





120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-





Примечания

1 Длины винтов, заключенные в скобки, применять не рекомендуется.

2 Винты с номинальными длинами, расположенными выше пунктирной линии, изготовляются с резьбой до головки [b = 1 - (k + а)].

2. Технические требования

Таблица 3

Материал

Углеродистая сталь

Коррозионностойкая, жаропрочная, жаростойкая и теплоустойчивая сталь

Цветные сплавы

Общие технические требования

ГОСТ 1759.0

Резьба

размеры

Профиль и основные размеры

стандарт

ГОСТ 9150, ГОСТ 24705

допуски

6g

стандарт

ГОСТ 16093

Механические
свойства

классы прочности и группы

3.6, 4.6, 4.8
5,6, 5.8

21-26

31-35

стандарт

ГОСТ 1759.4

ГОСТ 1759.0

Допуски

классы точности

А и В

стандарт

Не указанные на рисунке и в таблицах 1 и 2 допуски размеров, отклонений формы и расположения поверхностей - ГОСТ 1759.1

Крестообразный шлиц

ГОСТ 10753

Поверхность изделия

Допустимые дефекты поверхности - ГОСТ 1759.2

Без покрытия и с покрытием - ГОСТ 1759.0, ГОСТ 9.301, ГОСТ 9.303

Методы контроля

Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1

Крестообразный шлиц - ГОСТ 10753

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 1759.4

ГОСТ 1759.0

Покрытие - ГОСТ 9.302

Приемка

ГОСТ 17769

Маркировка и упаковка

ГОСТ 1759.0. ГОСТ 18160

Пример условного обозначения винта с потайной головкой, класса точности А. исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g длиной l = 50 мм, класса прочности 4.8. без покрытия:

Винт А.М8-6gх×50.48 ГОСТ Р 50403-92

То же, класса точности В, исполнения 2 с крестообразным шлицем типа Н, с мелким шагом резьбы, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт B2.M8×1-6g×50.48.016 ГОСТ Р 50403-92

То же, с крестообразным шлицем типа Z:

Винт 2ZM8×1-6g×50.48.016 ГОСТ Р 50403-92

Теоретическая масса винтов указана в приложении.


ПРИЛОЖЕНИЕ
(справочное)
Теоретическая масса винтов

Длина винта l, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈ при номинальном диаметре резьбы d, мм

M1

M1,2

M1,4

M1,6

М2

М 2,5

М3

М3,5

М4

М5

М6

М8

М10

М12

М14

М16

М18

М20

2

0,013

0,021

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

2,5

0,016

0,025

0,035

0,048

_

-

-

-

-

-

-

-

-

-

-

-

-

-

3

0,018

0,028

0,039

0,053

0,091

-

-

-

-

-

-

-

-

-

-

-

-

-

3,5

0,020

0,031

0,043

0,065

0,100

0,171

0,251

-

-

-

-

-

-

-

-

-

-

-

4

0,022

0,034

0,048

0,071

0,109

0,186

0,273

-

-

-

-

-

-

-

-

-

-

-

5

0,026

0,041

0,057

0,076

0,127

0,215

0,316

0,551

0,773

-

-

-

-

-

-

-

-

-

6

0,031

0,048

0,066

0,087

0,145

0,245

0,359

0,609

0,850

1,195

-

-

- .

-

-

-

-

-

7

0,035

0,054

0,075

0,098

0,163

0,274

0,402

0,668

0,927

1,317

-

-

-

-

-

-

-

-

8

0,039

0,061

0,084

0,110

0,181

0,303

0,446

0,726

1,003

1,440

2,240

-

_

-

-

-

-

-

9

0,044

0,068

0,093

0,121

0,199

0,333

0,489

0,785

1,080

1,562

2,414

-

-

-

-

-

-

-

10

0,048

0,074

0,102

0,132

0,217

0,362

0,533

0,843

1,156

1,684

2,589

5,500

-

-

-

-

-

-

11

-

0,081

0,111

0,143

0,235

0,391

0,576

0,902

1,233

1,806

2,764

5,815

-

-

-

-

-

-

12

-

0,088

0,120

0,155

0,235

0,421

0,619

0,960

1,309

1,929

2,938

6,131

9,20

-

_

-

-

-

13

-

-

-

0,167

0,271

0,450

0,662

1,019

1,386

2,051

3,113

6,446

9,70

-

-

-

-

-

14

-

-

-

0,178

0,289

0,479

0,705

1,077

1,463

2,173

3,287

6,762

10,20

-

-

-

-

-

16

-

-

-

0,201

0,325

0,538

0,792

1,194

1,615

2,417

3,636

7,393

11,20

16,80

-

-

-

-

18

-

-

-

-

0,361

0,597

0,879

1,311

1,767

2,661

3,985

8,024

12,19

18,97

-

-

-

-

20

-

-

-

-

0,394

0,665

0,966

1,428

1,920

2,906

4,334

8,655

13,19

21,14

-

-

-

-

22

-

-

-

-

-

0,714

1,053

1,545

2,073

3,150

4,683

9,286

14,20

21,14

-

-

-

-

25

-

-

-

-

-

0,802

1,183

1,721

2,302

3,517

5,208

10,230

15,69

23,31

33,17

-

-

-

28

-

-

-

-

-

-

1,313

1,896

2,532

3,884

5,733

11,176

17,19

25,49

36,13

-

-

-

30

-

-

-

-

-

-

1,399

2,013

2,685

4,128

6,082

11,810

18,18

26,93

38,11

51,67

-

-

32

-

-

-

-

-

-

-

2,130

2,838

4,372

6,431

12,441

19,19

28,38

40,09

54,32

-

-

35

-

-

-

-

-

-

-

2,305

3,068

4,738

6,955

13,390

20,67

30,55

43,06

58,30

75,89

-

38

-

-

-

-

-

-

-

-

3,298

5,104

7,479

14,332

22,16

32,72

46,02

62,27

80,83

-

40

-

-

-

-

-

-

-

-

3,451

5,349

7,828

14,963

23,16

34,17

48,00

64,93

84,13

106,9

42

-

-

-

-

-

-

-

-

-

5,593

8,177

15,594

24,25

35,62

49,99

67,58

87,42

111,0

45

-

-

-

-

-

-

-

-

-

5,959

8,701

16,537

25,65

37,79

52,94

71,56

92,36

117,3

48

-

-

-

-

-

-

-

-

-

6,326

9,225

17,483

27,15

39,96

55,91

75,53

97,31

123,5

50

-

-

-

-

-

-

-

-

-

6,572

9,574

18,118

28,15

41,41

57,89

78,19

100,60

127,6

55

-

-

-

-

-

-

-

-

-

-

10,447

19,688

30,65

45,03

62,83

84,82

108,84

138,0

60

-

-

-

-

-

-

-

-

-

-

11,320

21,268

33,14

48,64

67,78

91,45

117,08

148,4

65

-

-

-

-

-

-

-

-

-

-

-

22,838

35,64

52,26

72,72

98,08

125,31

158,8

70

-

-

-

_

-

-

-

-

-

-

-

24,418

38,14

55,88

77,67

104,71

133,55

169,1

75

-

-

-

-

-

-

-

-

-

-

-

25,988

40,63

59,50

82,61

111,34

141,78

179,5

80

-

-

-

-

-

-

-

-

-

-

-

27,580

43,11

63,12

87,56

117,97

150,01

189,9

85

-

-

-

-

-

-

-

-

-

-

-

-

45,61

66,73

92,50

124,60

158,26

200,3

90

-

-

-

-

-

-

-

-

-

-

-

-

48,11

70,35

97,44

131,23

166,49

210,7

95

-

-

-

-

-

-

-

-

-

-

-

-

50,60

73,97

102,39

137,85

174,73

221,0

100

-

-

-

-

-

-

-

-

-

-

-

-

53,10

77,59

107,33

144,49

182,97

231,4

110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

199,44

252,2

120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

272,9

Примечание - Для определения массы винтов из алюминиевого сплава величины масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.


ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9.301-86

2

ГОСТ 9.302-88

2

ГОСТ 9.303-84

2

ГОСТ 1759.0-87

2

ГОСТ 1759.1-82

2

ГОСТ 1759.2-82

2

ГОСТ 1759.4-87

2

ГОСТ 9150-2002

2

ГОСТ 10753-86

2

ГОСТ 16093-2004

2

ГОСТ 17769-83

2

ГОСТ 18160-72

2

ГОСТ 24705-2004

2






Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>





Смотри также: Каталог «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Фотогалереи (27) >>
Статьи (45) >>
ГОСТы (621) >>
СНиПы (7) >>
ВСН (3) >>
Задать вопрос в форуме >>
Строительные блоги (21) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
