Часть 1    |    Часть 2

ГОСТ 408-93

Группа Ж01


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



Система проектной документации для строительства

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ

АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

System of design documents for construction.

Roles of industrial process automation working

documentation execution

ОКСТУ 0021

Дата введения 1994-12-01


Предисловие

1  РАЗРАБОТАН Государственным проектным, конструкторским институтом "Проектмонтажавтоматика" и Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект)

ВНЕСЕН  Госстроем России

2  ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.

За  принятие стандарта проголосовали:



Наименование государства


Наименование органа государственного управления строительством


Азербайджанская Республика


Госстрой Азербайджанской Республики


Республика Армения


Госупрархитектуры Республики Армения


Республика Беларусь


Госстрой Республики Беларусь


Республика Казахстан



Минстрой Республики Казахстан


Кыргызская Республика



Госстрой Кыргызской Республики


Российская Федерация


Госстрой России




Республика Таджикистан


Госстрой Республики Таджикистан


Украина



Минстройархитектуры Украины


3  ВВЕДЕН ВПЕРВЫЕ


4  ВВЕДЕН В ДЕЙСТВИЕ с 1 декабря 1994 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 5 апреля 1994 г. N 18-26



1 Область применения

Настоящий  стандарт устанавливает состав и правила оформления рабочей документации систем автоматизации технологических процессов и инженерных систем (далее - систем автоматизации) проектируемых объектов строительства различного назначения.

Требования  настоящего стандарта распространяются на рабочую документацию технического обеспечения АСУ ТП, разрабатываемую по ГОСТ 34.201.

Стандарт  не распространяется на рабочую документацию систем автоматизации централизованного управления энергоснабжением.



2 Нормативные ссылки

В  настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ  2.701-84 ЕСКД. Схемы. Виды и типы. Общие требования к выполнению

ГОСТ  2.702-75 ЕСКД. Правила выполнения электрических схем

ГОСТ  2.710-81 ЕСКД. Обозначения буквенно-цифровые в электрических схемах

ГОСТ  2.722-69* ЕСКД. Обозначения условные графические в схемах. Машины электрические

______________

*  Вероятно ошибка оригинала. Следует читать ГОСТ 2.722-68 ЕСКД. Обозначения условные графические в схемах. Машины электрические. - Примечание "КОДЕКС".

ГОСТ  2.732-68 ЕСКД. Обозначения условные графические в схемах. Источники света

ГОСТ  2.741-68 ЕСКД. Обозначения условные графические в схемах. Приборы акустические

ГОСТ  2.780-68 ЕСКД. Обозначения условные графические в схемах. Элементы гидравлических и пневматических сетей

ГОСТ  2.781-68 ЕСКД. Обозначения условные графические в схемах. Аппараты гидравлические и пневматические направляющие и регулирующие, приборы контрольно-измерительные

ГОСТ  2.782-68 ЕСКД. Обозначения условные графические. Насосы и двигатели гидравлические и пневматические

ГОСТ  2.784-70 ЕСКД. Обозначения условные графические. Элементы трубопроводов

ГОСТ  2.785-70 ЕСКД. Обозначения условные графические. Арматура трубопроводная

ГОСТ  2.788-74 ЕСКД. Обозначения условные графические. Аппараты выпарные

ГОСТ  2.789-74 ЕСКД. Обозначения условные графические. Аппараты теплообменные

ГОСТ  2.790-74 ЕСКД. Обозначения условные графические. Аппараты колонные

ГОСТ  2.791-74 ЕСКД. Обозначения условные графические. Отстойники и фильтры

ГОСТ  2.792-74 ЕСКД. Обозначения условные графические. Аппараты сушильные

ГОСТ  2.793-79 ЕСКД. Обозначения условные графические. Элементы и устройства машин и аппаратов химических производств. Общие обозначения

ГОСТ  2.794-79 ЕСКД. Обозначения условные графические. Устройства питающие и дозирующие

ГОСТ  2.795-80 ЕСКД. Обозначения условные графические. Центрифуги

ГОСТ  8.417-81 ГСИ. Единицы физических величин

ГОСТ  21.101-93 СПДС. Основные требования к рабочей документации

ГОСТ  21.110-95 СПДС. Правила выполнения спецификации оборудования, изделий и материалов

ГОСТ  21.401-88 СПДС. Технология производства. Основные требования к рабочим чертежам


ГОСТ  21.404-85 СПДС. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

ГОСТ  21.614-88 СПДС. Изображения условные графические электрооборудования и проводок на планах

ГОСТ  34.201-89 Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем

ГОСТ  14202-69 Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки



3 Общие положения

3.1  Рабочую документацию систем автоматизации выполняют в соответствии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стандартов Системы проектной документации для строительства (СПДС) и Единой системы конструкторской документации (ЕСКД).

3.2  В состав рабочей документации систем автоматизации включают:

-  рабочие чертежи, предназначенные для производства работ по монтажу технических средств автоматизации* (основные комплекты рабочих чертежей систем автоматизации марок А…, приведенные в приложении А);

-  эскизные чертежи общих видов нетиповых средств автоматизации;

-  спецификацию оборудования, изделий и материалов (далее - спецификация оборудования).

________________

*  К техническим средствам автоматизации относят приборы, регуляторы, функциональные блоки, исполнительные механизмы, регулирующие органы (далее - приборы), а также электроаппараты, щиты, пульты, комплексы и др. средства автоматизации


3.3  Одновременно с рабочей документацией систем автоматизации разрабатывают техническую документацию на изготовление и поставку на объект строительства технических средств автоматизации, в том числе:

-  опросные листы на приборы;

-  карты заказа на электроаппараты;

-  таблицы соединений и подключения проводок в щитах и пультах*;

-  документацию для заказа комплексов средств централизованного контроля и регулирования, телемеханики, вычислительной техники, программно-технических комплексов, микропроцессорных средств и контроллеров, систем и установок пневмоавтоматики и др. (далее - комплексы технических средств**).

________________

*  Выполняют при необходимости

**  Выполняют по требованию заказчика


3.4  На чертежах и схемах элементы систем автоматизации изображают сплошной толстой основной линией, технологическое оборудование, коммуникации и строителные конструкции изображают упрощенно - сплошной тонкой линией.



4 Основной комплект рабочих чертежей систем автоматизации

     4.1 Состав основного комплекта рабочих чертежей систем автоматизации



4.1.1  В основной комплект рабочих чертежей систем автоматизации марки А… (далее основной комплект) в общем случае включают:

-  общие данные по рабочим чертежам;

-  схемы автоматизации;

-  схемы принципиальные (электрические, пневматические);

-  схемы (таблицы) соединений и подключения внешних проводок;

-  чертежи расположения оборудования и внешних проводок;

-  чертежи установок средств автоматизации.


4.1.2  Объекты управления (отделения, системы, установки, агрегаты, аппараты) и относящиеся к ним средства автоматизации, не связанные между собой и имеющие одинаковое оснащение системами автоматизации, изображают на схемах и планах расположения один раз, поясняя текстовыми указаниями.

4.1.3  Основной комплект допускается оформлять самостоятельными документами с присвоением им базового обозначения, марки основного комплекта и добавлением (через точку) порядкового номера документа (арабскими цифрами).

Пример  - XXXX - XX - ATX1.1; XXXX - XX - ATX1.2 и т.д.


4.1.4  Для объектов с небольшим объемом монтажных работ по автоматизации допускается объединять рабочие чертежи автоматизации различных технологических процессов и инженерных систем в один основной комплект, если их монтаж осуществляет одна монтажная организация. Объединенному основному комплекту присваивают марку АК.


4.1.5  В случае применения приборов с радиоизотопными методами измерения рабочие чертежи для их монтажа выделяют в самостоятельный основной комплект.

     4.2 Общие данные по рабочим чертежам

4.2.1  Общие данные по рабочим чертежам (далее - общие данные) выполняют по ГОСТ 21.101. При этом ведомость спецификаций не составляют.


4.2.2  Дополнительно к указанным в ГОСТ 21.101 данным включают:

-  таблицу исходных данных и результатов расчетов сужающих устройств (не поставляемых промышленностью) по форме 1*;

-  таблицу исходных данных и результатов расчетов регулирующих органов по форме 2*;

________________

*  Если сужающие устройства и регулирующие органы являются составной частью систем автоматизации, поставляемых комплектно с оборудованием, указанные таблицы не выполняют.

-  перечень закладных конструкций, первичных приборов (размещаемых на технологическом, санитарно-техническом и другом оборудовании и коммуникациях) по форме 3.

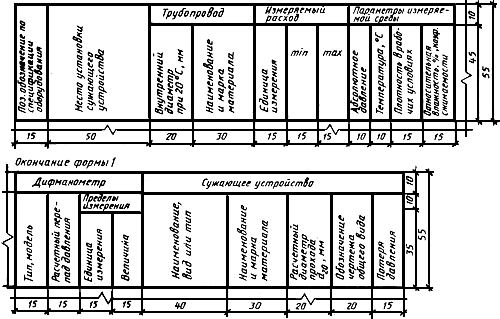

Форма 1 Исходные данные и результаты расчетов сужающих устройств

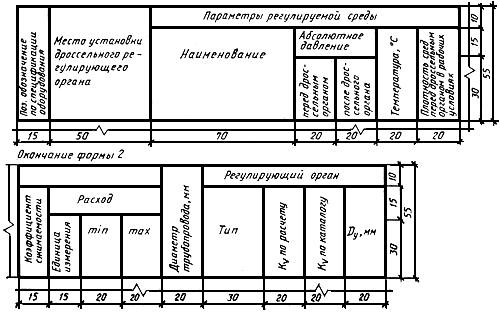

Форма 2 Исходные данные и результаты расчетов регулирующих органов

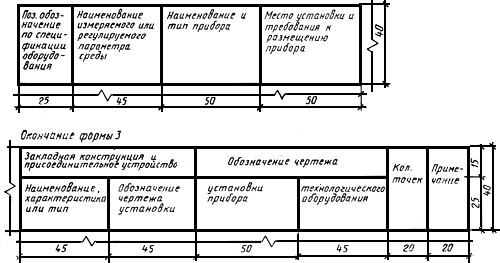

Форма 3 Перечень закладных конструкций, первичных приборов




В  перечень закладных конструкций, первичных приборов и средств автоматизации включают:

-  закладные конструкции, предназначенные для установки приборов измерения температуры, отборных устройств давления, уровня, состава и качества вещества;

-  первичные приборы (объемные и скоростные счетчики, сужающие устройства, ротаметры, датчики расходомеров и концентратомеров);

-  поплавковые и буйковые датчики уровнемеров и сигнализаторов уровня;

-  регулирующие клапаны.


4.2.3  При оформлении основного комплекта отдельными документами в состав общих данных включают ведомость документов по форме 2 ГОСТ 21.101, а в каждый из последующих документов - ведомость рабочих чертежей документа по форме 1 ГОСТ 21.101 и ссылку на общие данные.

     4.3 Схемы автоматизации

4.3.1  Схемы автоматизации разрабатывают в целом на технологическую (инженерную) систему или ее часть - технологическую линию, блок оборудования, установку или агрегат.

Схему  автоматизации допускается совмещать со схемой соединений (монтажной), выполняемой в составе основного комплекта марки ТХ по ГОСТ 21.401, или со схемами инженерных систем.


4.3.2  На схеме автоматизации изображают:


1)  технологическое и инженерное оборудование и коммуникации (трубопроводы, газоходы, воздуховоды) автоматизируемого объекта (далее - технологическое оборудование);


2)  технические средства автоматизации или контуры контроля, регулирования и управления*;

3)  линии связи между отдельными техническими средствами автоматизации или контурами (при необходимости).

________________

*  Контур контроля, регулирования и управления - это совокупность отдельных функционально связанных приборов, выполняющих определенную задачу по контролю, регулированию, сигнализации, управлению и т.п.

4.3.3  Технологическое оборудование на схемах автоматизации рекомендуется изображать в соответствии со схемой соединений, принятой в основном комплекте марки ТХ или схемами инженерных систем. При этом допускается упрощать изображение технологического оборудования, не показывая на схеме оборудование, коммуникации и их элементы, которые не оснащаются техническими средствами автоматизации и не влияют на работу систем автоматизации.

4.3.4  При отсутствии в основном комплекте марки ТХ схемы соединений технологическое оборудование изображают с учетом требований следующих стандартов:

-  оборудование - по ГОСТ 2.780, ГОСТ 2.782, ГОСТ 2.788, ГОСТ 2.789, ГОСТ 2.790, ГОСТ 2.791, ГОСТ 2.792, ГОСТ 2.793, ГОСТ 2.794, ГОСТ 2.795;

-  коммуникации в зависимости от транспортируемых сред в соответствии с приложением 3 ГОСТ 14202;

-  трубопроводную запорную арматуру, используемую в системах автоматизации (не регулирующую) - по ГОСТ 2.785.

Условные  графические и буквенные обозначения приборов и контуров контроля и управления принимают по ГОСТ 21.404. Буквенные обозначения измеряемых величин и функциональных признаков приборов указывают в верхней части окружности (овала).

Линии  связи между приборами и контурами контроля и управления изображают на схемах сплошной тонкой линией независимо от вида сигналов и количества проводов и труб.

4.3.5  Схемы автоматизации выполняют двумя способами:

1)  развернутый, при котором на схеме изображают состав и место расположения технических средств автоматизации каждого контура контроля и управления.

2)  упрощенный, при котором на схеме изображают основные функции контуров контроля и управления (без выделения входящих в них отдельных технических средств автоматизации и указания места расположения).

4.3.6  Развернутый способ выполнения схем автоматизации

4.3.6.1  Технологическое оборудование изображают в верхней части схемы.

Приборы,  встраиваемые в технологические коммуникации, показывают в разрыве линии изображения коммуникаций в соответствии с рисунком 1, устанавливаемые на технологическом оборудовании (с помощью закладных устройств) показывают рядом - в соответствии с рисунком 2.

Рисунок 1


Рисунок 2


4.3.6.2  Остальные технические средства автоматизации показывают условными графическими обозначениями в прямоугольниках, расположенных в нижней части схемы. Каждому прямоугольнику присваивают заголовки, соответствующие показанным в них техническим средствам.

Первым  располагают прямоугольник, в котором показаны внещитовые приборы, конструктивно не связанные с технологическим оборудованием, с заголовком "Приборы местные", ниже - прямоугольники, в которых показаны щиты и пульты, а также комплексы технических средств (при необходимости).

Заголовки  прямоугольников, предназначенных для изображения щитов и пультов, принимают в соответствии с наименованиями, принятыми в эскизных чертежах общих видов, для комплексов технических средств - в соответствии с их записью в спецификации оборудования.


4.3.6.3  На схеме автоматизации буквенно-цифровые обозначения приборов указывают в нижней части окружности (овала) или с правой стороны от него, обозначения электроаппаратов - справа от их условного графического обозначения.

При  этом обозначения технических средств присваивают по спецификации оборудования и составляют из цифрового обозначения соответствующего контура и буквенного обозначения (прописными буквами русского алфавита) каждого элемента, входящего в контур (в зависимости от последовательности прохождения сигнала).

При  большом количестве приборов допускается применять обозначения, в которых первый знак соответствует условному обозначению измеряемой величины, последующие знаки - порядковому номеру контура в пределах измеряемой величины.

Электроаппараты,  входящие в систему автоматизации (звонки, сирены, сигнальные лампы, табло, электродвигатели и др.) показывают на схеме графическими условными обозначениями по ГОСТ 2.722, ГОСТ 2.732, ГОСТ 2.741 и присваивают им буквенно-цифровые обозначения по ГОСТ 2.710.


4.3.6.4  Линии связи допускается изображать с разрывом при большой протяженности и/или при сложном их расположении. Места разрывов линий связи нумеруют арабскими цифрами в порядке их расположения в прямоугольнике с заголовком "Приборы местные".

Допускается  пересечение линий связи с изображениями технологического оборудования. Пересечение линий связи с обозначениями приборов не допускается.


4.3.6.5  На линиях связи указывают предельные (максимальные или минимальные) рабочие значения измеряемых (регулируемых) величин по ГОСТ 8.417 или в единицах шкалы выбираемого прибора. Для обозначения разрежения (вакуума) ставят "минус". Для приборов, встраиваемых непосредственно в технологическое оборудование и не имеющих линий связи с другими приборами, предельные значения величин указывают рядом с обозначением приборов.


4.3.6.6  Технологическое оборудование допускается не изображать на схеме в случаях, когда точки контроля и управления в технологических цехах немногочисленны (например, в рабочей документации по диспетчеризации). В этом случае в верхней части схемы вместо изображения технологического оборудования приводят таблицу по рисунку 3, в графах которой указывают наименование оборудования и коммуникаций.










          Вход в цех гидрогенизации






Исходный продукт



Азот




Рисунок 3


4.3.6.7  Пример выполнения схемы автоматизации развернутым способом приведен в приложении Б.


4.3.7  Упрощенный способ выполнения схем автоматизации


4.3.7.1  При упрощенном способе выполнения схем автоматизации контуры контроля и управления, а также одиночные приборы наносят рядом с изображением технологического оборудования и коммуникаций (или в их разрыве) по рисункам 1 и 2.

В  нижней части схемы рекомендуется приводить таблицу контуров в соответствии с приложением В. В таблице контуров указывают номера контуров и номер листа основного комплекта, на котором приведен состав каждого контура.


4.3.7.2  Контур (независимо от количества входящих в него элементов) изображают в виде окружности (овала), разделенного горизонтальной чертой. В верхнюю часть окружности записывают буквенное обозначение, определяющее измеряемый (регулируемый) параметр и функции, выполняемые данным контуром, в нижнюю - номер контура. Для контуров систем автоматического регулирования, кроме того, на схеме изображают исполнительные механизмы, регулирующие органы и линию связи, соединяющую контуры с исполнительными механизмами.

Предельные  рабочие значения измеряемых (регулируемых) величин указывают рядом с графическими обозначениями контуров или в дополнительной графе таблицы контуров.


4.3.7.3  Состав каждого контура должен быть приведен на:

-  принципиальной (электрической, пневматической) схеме контроля, регулирования и управления;

-  схеме соединений внешних проводок.


4.3.7.4  Когда на схемах автоматизации сложно привести полный состав элементов контура, разрабатывают структурную схему контура, пример выполнения которой приведен на рисунке 4.



Пример выполнения структурной схемы

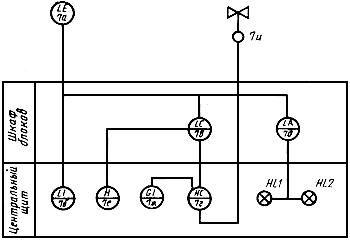

Рисунок 4


4.3.7.5  Пример выполнения схемы автоматизации упрощенным способом приведен в приложении В.

     4.4 Схемы принципиальные

4.4.1  В зависимости от назначения и применяемых средств автоматизации разрабатывают:

-  принципиальные электрические и пневматические схемы контуров контроля  регулирования и управления;

-  принципиальные схемы питания.

Принципиальные  электрические  схемы управления электроприводами оборудования и трубопроводной арматуры включают в состав основного комплекта при управлении ими со щитов и пультов систем автоматизации.

Принципиальные  схемы контуров контроля и регулирования допускается не разрабатывать, если взаимные связи приборов и аппаратов, входящих в них, просты и однозначны и могут быть показаны на других чертежах основного комплекта. Допускается совмещение схем различного функционального назначения (например, схемы питания со схемой управления) с соблюдением правил выполнения этих схем, приведенных ниже.


4.4.2  Электрические схемы выполняют по ГОСТ 2.701 и ГОСТ 2.702. На электрических схемах допускается:

-  не приводить обозначения выводов электроаппаратов, если они приведены в технической документации на щиты и пульты;

-  не включать в обозначение элементов квалифицирующие символы.


4.4.3  Схемы с применением комбинированных средств автоматики (пневматических и электрических) выполняют по ГОСТ 2.701.


4.4.4  На принципиальных схемах данные о технических средствах записывают в перечень элементов по ГОСТ 2.701.

Допускается  в перечень элементов записывать аппаратуру группами соответственно местам их установки. Этим группам присваивают заголовки и указывают их в графе "Наименование".

Пример  - "Аппараты по месту", "Щит управления" и т.п.


4.4.5  На пневматических схемах контуров контроля и управления показывают:

-  приборы, входящие в состав контуров;

-  пневматические командные линии связи и линии пневмопитания;

-  линии подвода электропитания.

Импульсные  линии связи, подводящие измеряемые и регулируемые среды к датчикам, измерительным приборам и регуляторам, на пневматических схемах не изображают.


4.4.6  Приборы (за исключением исполнительных механизмов и регулирующих органов, изображаемых по ГОСТ 21.404) показывают упрощенно в виде прямоугольников. При этом показывают:


-  в кружках, располагаемых по контуру прямоугольника - обозначения входных и выходных присоединений приборов (штуцеров) для подключения командных линий связи и питания, установленных в технической документации на прибор, или на соответствующей схеме;

-  внутри прямоугольника - буквенно-цифровое обозначение прибора.

4.4.7  Обозначение присоединительных штуцеров наиболее распространенных приборов приведены в таблице 1.


Таблица 1



Обозначение штуцера


Назначение



1




Программа


2


    Выход


3


    Вход (переменная)


4

5


    К включающему реле регулирующего

устройства питания сжатым воздухом




6


    Задание


7


    К исполнительному механизму


Если  прибор имеет несколько присоединительных штуцеров одного назначения, то в их обозначение через дефис включают порядковый номер.

Пример  - 2-1, 2-2, 2-3;


4.4.8  Обозначение прибора состоит из буквенного обозначения, соответствующего функциональному назначению прибора, и его порядкового номера.

Пример  - РУ1, РУ2, Ф1, Ф2.

Буквенные  обозначения наиболее распространенных приборов и элементов пневмоавтоматики принимают по таблице 2.



Таблица 2



Наименование


Обозначение


    Датчик


Д


    Вторичный измерительный прибор


ВИП


    Измерительный механизм показывающий


ИМ-П


    Измерительный механизм самопишущий


ИМ-С


    Измерительное устройство


ИУ


    Ручной задатчик


РЗ


    Станция управления


СУ


    Программный задатчик


ПЗ


    Регулирующее устройство


РУ


    Регулирующее устройство соотношения


РУС


    Кнопки переключающих устройств и станций управления:





    - ручное дистанционное управление


Р


    - автоматическое управление


А


    - программное регулирование


АП


    - регулятор включен


Вкл.


    - регулятор отключен



Откл.

    Усилитель мощности



УМ


    Устройство алгебраического суммирования



УС


    Устройство предварения



УП


    Устройство умножения на постоянный коэффициент



УУ


    Блок ограничения сигнала



БО


    Пневматический сигнализатор



ПС


    Пневмотабло



ПТ


    Реле переключения



РП


    Панель управления



ПУ


    Исполнительный механизм



ИМ


    Позиционер



П


    Манометр контрольный



МН


    Фильтр воздуха



Ф


    Стабилизатор (редуктор) давления воздуха



СД


    Вентиль запорный



ВН


   Кран трехходовой



К


4.4.9  Станции управления и отдельные переключающие устройства выполняют упрощенно, в развернутом виде, в выбранном рабочем положении (ручном, автоматическом и др.) с указанием режима, для которого приведены элементы переключающих устройств.

Регулирующие  органы показывают на схемах в случаях, если они являются общими с исполнительными механизмами.


4.4.10  Линии связи на пневматических схемах выполняют сплошными тонкими линиями, линии электропитания - штрихпунктирными тонкими линиями. Стрелками указывают направление пневматического сигнала. Линии питания сжатым воздухом, электропитания и сброс воздуха в атмосферу допускается наносить  по рисунку 5.


Рисунок 5


4.4.11  На пневматических схемах питания показывают:

-  главный и распределительные коллекторы;

-  сети воздуховодов от коллекторов до пневмоприемников;

-  стабилизаторы давления воздуха и фильтры;

-  контрольные монометры;

-  запорную арматуру;

-  резервные и продувочные вентили;

-  воздухосборники (при необходимости).

На  схемах питания воздуховоды не нумеруют и пневмоприемники не изображают. При этом, в нижней части схемы приводят таблицу с характеристикой пневмоприемников (позиционные обозначения в соответствии со схемой автоматизации, типы, расход сжатого воздуха, места установки).


4.4.12  Условные графические обозначения, применяемые на схемах питания, принимают по следующим стандартам:




    - фильтры воздуха


по ГОСТ 2.793


    - стабилизаторы давления воздуха


по ГОСТ 2.785


    - вентили запорные, краны трехходовые


по ГОСТ 2.785


    - манометры контрольные


по ГОСТ 2.781


    - трубопроводы сжатого воздуха


по ГОСТ 2.784


4.4.13  На схемах пневмопитания указывают диаметры условных проходов труб коллекторов и ответвлений воздухопроводов к пневмоприемникам. Над линией, изображающей коллектор, указывают давление, под линией - расход сжатого воздуха.


4.4.14  В перечне элементов к пневматическим схемам указывают:

-  в графе "Поз. обозначение" - обозначение прибора по 4.4.8;

-  в графе "Наименование" - наименование прибора и его тип;

-  в графе "Примечание" - обозначения приборов, указанные на схемах автоматизации.

Пример  выполнения перечня элементов приведен на рисунке 6.









Поз. обозначение



Наименование



Кол.



Примечание








Аппараты по месту











Д1, Д2




Ротаметр пневматический РП-16 ЖУЗ



2



44б, 45а





ИМ




Клапан регулирующий фланцевый



1



44д









25ч37нж
















Щит управления














ВИП




Прибор контроля пневматический



1



44в









показывающий ПКП.2











РУ




Устройство регулирующее пневматическое пропорционально-интегральное



1



45г









ПРЗ.31М1









Часть 1    |    Часть 2




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Отопление и газоснабжение >>





Смотри также: Каталог «Отопление и газоснабжение» >>
Фотогалереи (22) >>
Статьи (285) >>
ГОСТы (109) >>
СНиПы (11) >>
Нормативные документы (4) >>
ВСН (2) >>
Задать вопрос в форуме >>
Строительные блоги (46) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
