ГОСТ 406-88 Система проектной документации для строительства. Проводные средства связи. Обозначения условные графические на схемах и планах. Часть 3

Наименование

Обозначение сооружений и устройств

действующих

проектируемых

1. Эксплуатационные предприятия (сооружения) сетей связи и их подразделения

Для указания разновидности предприятий (сооружений) около обозначения приводят их аббревиатуру

Пример: ТПОМС - территориально-производственное объединение междугородными связями и телевидения; ЭТУС - эксплуатационный технический узел связи; РУС - районный узел связи и т.п.

2. Станционное оборудование на планах расположения.

Указывают тип аппаратуры и, при необходимости, номер стойки (статива):

- стоечного или шкафного типа в рядах

- стоечного, устанавливаемого в каркасах ряда

- ряды в аппаратной, стативной и др. Указывают расстояние между осями рядов (), в свету () и ()





Примечание. Оборудование обозначают:

- проектируемое

- действующее

- переносимое



- развитие



- демонтируемое

- свободные места на каркасе ряда, используемые при развитии

- фасад оборудования (указывают стрелкой)

3. Штифтовая рамка на схемах подключения:

 - без направляющей платы для проводников (кабелейтора)

- с направляющей платой для проводников (кабелейтором)

4. Подпольный желоб

5. Подпольная коробка

 Указывают тип коробки (ПК); размер (Н)

6. Отверстие для прохода кабелей

7. Воздушный желоб для прокладки кабелей:

- открытый

- закрытый

8. Каналы скрытых проводок



Указывают: количество труб (); диаметр трубы (, мм); протяженность (, м)

9. Переключение каналов ТЧ, ТТ (кроссировки на ПСП, промщитах)

То же, сетевых и групповых трактов и широкополосных каналов

То же, коммутируемых каналов вторичных сетей

10. Дистанционное питание (ДП), направление основного ДП по схеме:

- "провод-земля"

- то же, резервное

Направление основного ДП по схеме:

- "провод-провод"

- то же, резервное

Указывают число используемых жил

11. Граница района трансформаторной подстанции (ТП), блок-станции (БС), усилительной станции (УС), хозяйства (совхоза, колхоза)

Наименование

Обозначение сооружений и устройств

действующих

проектируемых

1. Интерфейсы:

1) 2 Мбит/с



Е1

E1

2) 34 Мбит/с



Е3

Е3

3) 140 Мбит/с



Е4

Е4

4) STM-1



S1

S1

5) STM-4



S4

S4

6) STM-16



S16

S16

2. Оконечный пункт ЛП с аппаратурой СП СЦИ:

1) ВОСП 155 Мбит/с (STM-1):

а) с окончанием на один тракт 140 Мбит/с

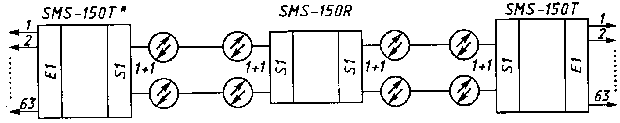

б) с окончанием на 63 тракта 2 Мбит/с

в) с окончанием на три тракта 34 Мбит/с

г) с комбинированным окончанием на 42 тракта 2 Мбит/с и один тракт 34 Мбит/с

2) ВОСП 622 Мбит/с (STM-4):

а) с окончанием на четыре тракта STM-1 или четыре тракта 140 Мбит/с

б) с окончанием на 126 трактов 2 Мбит/с и шесть трактов 34 Мбит/с

в) с комбинированным окончанием на два тракта STM-1 и 126 трактов 2 Мбит/с или шесть трактов 34 Мбит/с

г) с комбинированным окончанием на два тракта 140 Мбит/с и 126 трактов 2 Мбит/с или шесть трактов 34 Мбит/с

3) ВОСП 2,5 Гбит/с (STM-16) с окончанием на 16 трактов STM-1 или 16 трактов 140 Мбит/с

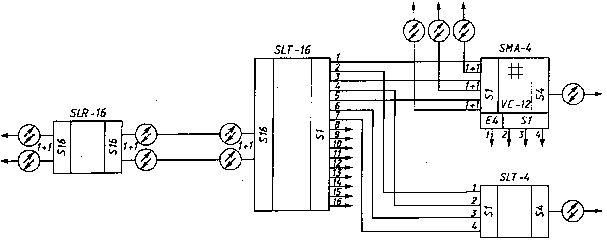

4) Оконечный пункт ЛП с аппаратурой СП СЦИ (ВОСП 155 Мбит/с/622 Мбит/с/2,5 Гбит/с) с резервированием по схеме 1+1 или 1:1

3. Промежуточный пункт ЛП с аппаратурой СП СЦИ:

1) ВОСП 155 Мбит/с:

а) с вводом/выводом одного тракта STM-1

б) с вводом/выводом 63 трактов 2 Мбит/с

в) с вводом/выводом трех трактов 34 Мбит/с

г) с вводом/выводом трактов 2 Мбит/с, 34 Мбит/с с кросскоммутацией на уровне VC-12

д) регенератор

2) ВОСП 622 Мбит/с:

а) с вводом/выводом четырех трактов 140 Мбит/с или STM-1

б) с вводом/выводом 126 трактов 2 Мбит/с и шести трактов 34 Мбит/с

в) с вводом/выводом двух трактов STM-1 или 140 Мбит/с или 126 трактов 2 Мбит/с

г) с вводом/выводом двух трактов STM-1 или 140 Мбит/с и шести трактов 34 Мбит/с

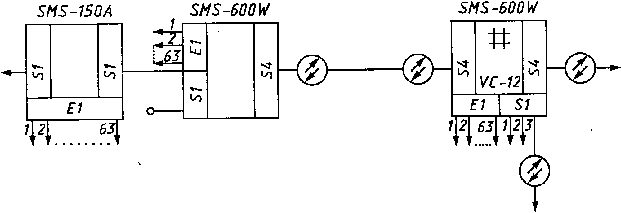

д) с вводом/выводом трактов 2 Мбит/с, 34 Мбит/с с кросскоммутацией на уровне VC-12

е) с вводом/выводом трактов 140 Мбит/с, STM-1 с кросскоммутацией на уровне VC-12

ж) с вводом/выводом трактов STM-1  или 140 Мбит/с с кросскоммутацией на уровне VC-4

з) регенератор

3) ВОСП 155 Мбит/с/622 Мбит/(STM-1/STM-4) с вводом/выводом трактов 2 Мбит/с, 34 Мбит/с, 140 Мбит/с, STM-1

4) ВОСП 155 Мбит/с/622 Мбит/(STM-1/STM-4) с вводом/выводом до  252 трактов 2 Мбит/с с кросскоммутацией на уровнях TU-12, TU-2, AU-4

5) ВОСП 2,5 Гбит/с:

а) с вводом/выводом 16 трактов 140 Мбит/с или 16 трактов STM-1, или их комбинация

б) с вводом/выводом трактов 140 Мбит/с, STM-1 с кросскоммутацией на уровне VC-12

в) с вводом/выводом трактов 140 Мбит/с, STM-1 с кросскоммутацией на уровне VC-4

г) регенератор

6) Кроссовый коммутатор:

а) с вводом/выводом до 256 трактов 140 Мбит/с или STM-1, или до 1024 трактов 34 Мбит/с, или до 16384 трактов 2 Мбит/с,  или их комбинация с кросскоммутацией на уровнях TU-12, TU-3, AU-4

б) с вводом/выводом 1024 трактов 140 Мбит/с или STM-1, или их комбинация с кросскоммутацией на уровне AU-4

Наименование

Обозначение сооружений и устройств

действующих

проектируемых

1. Кабельные системы передачи

1.1. Оконечная станция и аппаратура оконечного пункта линейного тракта (ОПЛТ) СП К-3600 (основное обозначение)

1.2. Оконечная станция и аппаратура ОПЛТ СП К-102ОС (упрощенное обозначение)

1.3. Оконечная станция и аппаратура ОПЛТ СП ИКМ-480 (основное обозначение)

1.4. Оконечная станция и аппаратура ОПЛТ СП ИКМ-12ОУ (упрощенное обозначение)

1.5. Транзитное соединение групповых трактов оконечных станций СП К-60ПС и СП К-24Р (упрощенное обозначение)

1.6. Транзитное соединение групповых трактов оконечных станций СП ИКМ-12ОУ и СП К-60ПС (основное обозначение)

1.7. Транзитное соединение групповых трактов оконечных станций СП ИКМ-120 4/5 и СП ИКМ-30 по двухкабельной схеме (основное обозначение)

1.8. Сопряжение аппаратуры СП ИКМ-120 4/5 по однокабельной схеме с АТСК-У (основное обозначение)

1.9. Сопряжение аппаратуры СП ИКМ-30 с АТС:

- координатной системы

- электронной системы

2. Воздушные системы передачи

2.1. Оконечная станция воздушной линии передачи (основное обозначение)

Наименование

Номер таблицы

Порядковый номер в таблице

Автотрансформатор согласовывающий (АТ)

8

51

Аппарат телеграфный

6

17

Аппарат телеграфный с магнитной приставкой

6

20

Аппарат факсимильный

6

18

Аппараты телефонные

5

4

Аппаратура двусторонней групповой междугородной телефонной связи

4

9

Аппаратная звукового или телевизионного вещания

7

14

Аппаратура контрольно-измерительная

6

13

Аппаратура образования дискретных каналов магистральных и внутризоновых связей

6

4

Аппаратура образования дискретных каналов местных телеграфных связей

6

5

Аппаратура образования канала звукового вещания

4

8

Аппаратура оконечная линейного тракта (ОПЛТ)

3

1

Аппаратура передачи данных

6

21

Аппаратура преобразования и временного группообразования

2

2

Аппаратура служебной связи

4

6

Аппаратура сопряжения

2

3

Аппаратура телемеханики

4

7

Аппаратура транзита групповых трактов

2

4

Блок-станция (БС)

7

4

Бокс кабельный

8

6

Вставка кабельная и ввод на воздушных линиях

8

56

Вывод кабеля, защищаемого металлическим угольником, (трубой) на стену здания

8

19

Выделение и введение в ОУП групповых трактов

3

4

Граница района трансформаторной подстанции (ТП), блок-станции (БС), усилительной станции (УС), хозяйства (совхоза, колхоза)

9

11

Громкоговоритель

7

12

Желоб воздушный для прокладки кабелей

9

7

Желоб подпольный

9

4

Заземление

8

20

Знак створный на речных переходах

8

18

Интерфейсы

10

1

Кабель демонтируемый

8

2

Кабель электродренажа

8

3

Канал телеграфный (ТГ)

6

26

Канал тональной частоты (ТЧ)

4

1

Канал тональной частоты или групповой тракт резервный

4

2

Каналы кабельной канализации

8

5

Каналы скрытых проводок

9

8

Канализация связи кабельная

8

4

Катушка

8

50

Катушка пупиновская на опоре

8

52

Колодец кабельный

8

7

Колодец кабельной канализации переустраиваемый

8

8

Колодец кабельной канализации на геодезической подоснове

8

9

Колодец кабельной канализации на поперечном и продольном профиле

8

10

Колонка звуковая

7

13

Коммутатор низовой связи станции прямых соединений

6

9

Коммутатор станции прямых соединений схемный

6

10

Коммутатор телеграфный особой корреспонденции

6

11

Коммутаторы телефонные

5

4

Комплекс аппаратно-программный "Телеграф"

6

14

Комплекс управляющий вычислительный

4

10

Комплекты реле соединительных линий

5

7

Концентратор каналов ПД

6

25

Концентратор телеграфной связи

6

12

Коробка абонентская

8

12

Коробка подпольная

9

5

Коробка универсальная сети проводного вещания

7

10

Линия воздушная столбовая

8

23

Линия кабельная связи

8

1

Линия передачи соединительная ГТС и СТС

8

57

Линия сети проводного вещания на электроопорах

8

26

Линия стоечная городских телефонных сетей и сетей проводного вещания

8

25

Муфта кабельная (для линий связи)

8

21

Оборудование станционное на планах расположения

9

2

Опора для болотистых грунтов

8

41

Опора кабельная с кабельным шкафом или ящиком

8

46

Опора мачтовая

8

47

Опора, оборудованная двойными траверсами

8

42

Опора П-образная

8

45

Опора полуанкерная

8

44

Опора сдвоенная

8

40

Опора с молниеотводом

8

48

Опора с разрядником

8

49

Опоры столбовые

8

30

Опора угловая, укрепленная оттяжкой

8

33

Опора угловая, укрепленная подпорой и оттяжкой

8

34

Опора угловая, укрепленная подпорой с левой стороны по ходу нумерации опор

8

31

Опора угловая, укрепленная подпорой с правой стороны по ходу нумерации опор

8

32

Опора, укрепленная двумя деревянными приставками

8

36

Опора, укрепленная двумя железобетонными или рельсовыми приставками

8

38

Опора, укрепленная контрольной оттяжкой

8

39

Опора, укрепленная одной деревянной приставкой

8

35

Опора, укрепленная одной железобетонной или рельсовой приставкой

8

37

Опора, установленная в ряже

8

43

Отверстие для прохода кабелей

9

6

Отверстие в ОУП групповых трактов с потерей спектра

3

5

Переключение каналов ТЧ, ТТ

9

9

Переход кабельный подводный

8

54

Переход мачтовый

8

55

Питание дистанционное (ДП)

9

10

Подстанция трансформаторная (ТП)

7

7

Подстанция трансформаторная однолучевого питания (ТПО)

7

8

Предприятия (сооружения) эксплуатационные сетей связи

9

1

Прибор вызывной

6

19

Провод защитный

8

14

Профили опор воздушных линий передачи и сети проводного вещания

8

24

Пульт контрольно-измерительный

6

8

Пункт абонентский (АП) сети АТ

6

16

Пункт абонентский сети ПД

6

22

Пункт контрольно-измерительный (КИП)

8

16

Пункт оконечный ЛП с аппаратурой СП СЦИ

10

2

Пункт промежуточный ЛП с аппаратурой СП СЦИ

10

3

Пункт оконечный (ОП) передачи (ПРД) или приема (ПРМ) газетных полос по каналам связи

6

27

Пункт оконечный телеграфной сети общего пользования

6

15

Пункт переприема каналов звукового вещания (ЗВ) или телевизионного вещания (ТВ)

7

15

Пункт телефонный переговорный (ПП)

5

6

Переход кабельной подводный

8

54

Переход мачтовый

8

55

Питание дистанционное (ДП)

9

10

Подстанция трансформаторная (ТП)

7

7

Подстанция трансформаторная однолучевого питания (ТПО)

7

8

Предприятия (сооружения) эксплуатационные сетей связи

9

1

Прибор вызывной

6

19

Провод защитный

8

14

Профили опор воздушных линий передачи и сети проводного вещания

8

24

Пульт контрольно-измерительный

6

8

Пункт абонентский (АП) сети АТ

6

16

Пункт абонентский сети ПД

6

22

Пункт контрольно-измерительный (КИП)

8

16

Пункт оконечный (ОП) передачи (ПРД) или приема (ПРМ) газетных полос по каналам связи

6

27

Пункт оконечный телеграфной сети общего пользования

6

15

Пункт переприема каналов звукового вещания (ЗВ) или телевизионного вещания (ТВ)



7

15

Пункт телефонный переговорный (ПП)



5

6

Пункт транзита каналов звукового вещания (ЗВ) или телевизионного вещания (ТВ)

7

16

Пункты на первичной сети

1

4

Радиорозетка

7

11

Рамка штифтовая на схемах подключения

9

3

Розетка телефонная

5

5

Станция оконечная междугородная (ОМС) объединенная

1

3

Станция опорная усилительная (ОУС)

7

3

Станция передвижная усилительная

1

5

Станция ПВ централизованной сети проводного вещания

7

6

Станция промежуточная регенерационная

3

3

Станция промежуточная усилительная

3

2

Станция сетевая

1

2

Станция системы передачи оконечная (СП)

2

1

Станция телефонная

5

2

Станция усилительная (УС)

7

5

Станция усилительная проводного вещания

7

2

Станция центральная (ЦСПВ)

7

1

Стойка коммутационных устройств

6

7

Стойка телефонная

8

28

Столбик замерный

8

17

Ступень искания для функциональных схем станций и узлов

5

3

Таксофоны телефонные

5

4

Термодатчик грунтовый АРУ

8

15

Трансформатор абонентский или фидерный

7

9

Узел телеграфный коммутации 1-го класса

6

1

Узел телеграфный коммутации 2-го класса

6

2

Узел телеграфный коммутации 3-го класса

6

3

Узел телефонный автоматической коммутации

5

1

Узлы ЕАСС сетевые

1

1

Усилитель тональной частоты

4

5

Устройство защиты от ошибок

6

23

Устройство управления релейное или электронное

5

8

Устройства сопряжения каналов ПД и ЭВМ

6

24

Устройства электрозащиты

8

22

Устройства переходные

6

6

Фидер магистральный на схемах сети проводного вещания

8

27

Цепь фантомная двухпроводная

4

3

Цепь физическая

4

4

Шкаф кабельный распределительный

8

11

Штыри на крыше

8

29

Щит переключений промежуточный (ПЩ)

5

9

Ящик кабельный телефонный

8

13

Ящик пупиновский



8

53
