ГОСТ 28922-91

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УСТАНОВКИ НАСОСНЫЕ ПЕРЕДВИЖНЫЕ
НЕФТЕПРОМЫСЛОВЫЕ

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

Москва

Стандартинформ

2005

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УСТАНОВКИ НАСОСНЫЕ ПЕРЕДВИЖНЫЕ НЕФТЕПРОМЫСЛОВЫЕ

Типы и основные параметры

Oil-well mobile pumping units. Types and basic parameters

ГОСТ
28922-91

Дата введения 01.07.92

Настоящий стандарт распространяется на насосные установки с возвратно-поступательными насосами, монтируемые на шасси автомобилей, тракторах, гусеничных транспортерах, а также специальных рамах, предназначенные для нагнетания различных жидких сред при цементировании, гидравлическом разрыве пластов и гидропескоструйной перфорации, кислотной обработке призабойной зоны пласта, промывке песчаных пробок и других промывочно-продавочных работах в нефтяных, газовых и прочих скважинах (далее - насосные установки).

Стандарт не распространяется на насосные установки комплексов оборудования для освоения и ремонта скважин и установки для депарафинизации скважин горячей нефтью.

Требования п. 3 в части наибольшего давления нагнетания и наибольшей идеальной подачи являются обязательными, другие требования - рекомендуемыми.

1. Настоящий стандарт устанавливает три типа насосных установок:

УН - установка насосная без дополнительных технологических емкостей (мерного бака, цистерны);

УНБ - установка насосная с мерным баком;

УНЦ - установка насосная с цистерной для транспортирования жидких сред.

2. Насосные установки в зависимости от числа насосов на них, предназначенных для нагнетания жидких сред в скважину, должны изготавливаться двух исполнений:

- однонасосные;

- двухнасосные.

3. Основные параметры однонасосных установок должны соответствовать приведенным в таблице и приложении 1. Для двухнасосных установок должны быть удвоены значения параметров полезной мощности и наибольшей идеальной подачи.

Значения наибольшего давления и наибольшей подачи обеспечиваются при работе на различных режимах рабочей характеристики насосной установки, преобразуемых с помощью ее трансмиссии.

При отличии полезной мощности конкретной насосной установки от приведенной в п. 3 (в зависимости от мощности приводного двигателя) наибольшее давление нагнетания должно назначаться по таблице, а идеальная подача должна изменяться по сравнению с указанной в ней пропорционально значению конкретной полезной мощности.

Интервалы конкретных значений полезной мощности приведены в приложении 2.

Полезная мощность насосной установки, кВт

Наибольшее давление нагнетания, МПа

Наибольшая идеальная подача, дм3/с, не менее

50

8,0

10,0

10,0

8,0

12,5

6,3

16,0

5,0

20,0

4,0

80

16

16,0

20

12,5

25

10,0

32

8,0

40

6,3

125

20

20,0

25

16,0

32

12,5

40

10,0

50

8,0

200

25

25,0

32

20,0

40

16,0

50

12,5

63

10,0

320

32

32,0

40

25,0

50

20,0

63

16,0

80

12,5

500

40

40

50

32

63

25

80

20

100

16

800

50

50

63

40

80

32

100

25

125

20

1250

63

63

80

50

100

40

125

32

160

25

4. Коэффициент полезного действия насосных установок должен быть не менее 70 %; коэффициент полезного действия насосов - не менее 80 %.

5. Основные параметры и размеры насосов должны соответствовать ГОСТ 12052.

6. Обозначение насосной установки - в соответствии с приложением 3.

ПРИЛОЖЕНИЕ 1

Справочное

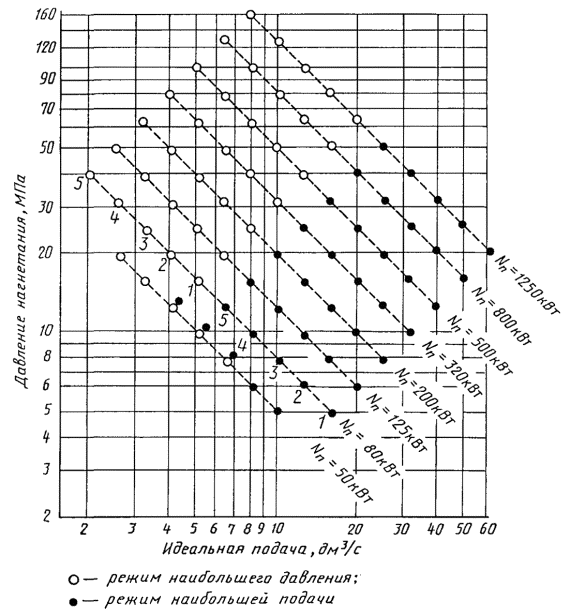

Диаграмма основных параметров передвижных нефтепромысловых насосных установок полезной мощностью (Nn)i = const

Примечание. Для конкретных установок следует рассматривать основные параметры с совпадающими цифровыми обозначениями.

ПРИЛОЖЕНИЕ 2

Справочное

Интервалы конкретных значений полезной мощности, на которые распространяются значения полезной мощности по п. 3 настоящего стандарта

Полезная мощность насосной установки, кВт

По п. 3 стандарта для установки

Интервалы конкретных значений полезной мощности

однонасосной

двухнасосной

50



От 40 до 63

80



Св. 63 » 100



100

От 80 » 125

125



Св. 100 до 160



460

» 125 » 200

200



Св. 160 до 250



250

» 200 » 320

320



Св. 250 до 400



400

» 320 » 500

500



Св. 400 до 630



640

» 500 » 800

800



Св. 630 до 1000



1000

» 800 » 1200

1250



Св. 100 до 1600



1600

» 1250 » 2000

ПРИЛОЖЕНИЕ 3

Справочное

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ НАСОСНОЙ УСТАНОВКИ

Условное обозначение насосной установки должно состоять из слов «Установка насосная», шифра, построенного по приведенной ниже схеме, и обозначения нормативно-технического документа на поставку.

1 - вид дополнительной технологической емкости:

Б - мерный бак;

Ц - цистерна;

2 - обозначение исполнения по числу насосов (один насос не указывается);

3 - транспортная база: Т - трактор; В - вездеход-транспортер высокой проходимости; Р - рама; П – прицеп или полуприцеп (автомобиль не указывается);

4 - полезная мощность, кВт (по п. 3);

5 - наибольшее давление нагнетания, МПа (по таблице);

6 - обозначение модификации насосной установки по конструктивной схеме, коррозионной стойкости и пр. (при необходимости);

Пример условного обозначения насосной установки типа УН с одним насосом, смонтированной на тракторе, полезной мощностью 74 кВт и наибольшим давлением нагнетания 20 МПа:

Установка насосная УНТ-80 ´ 20 ГОСТ 28922-91

То же, типа УНБ с двумя насосами, смонтированной на автомобиле, полезной мощностью 1012 кВт и наибольшим давлением нагнетания 100 МПа:

Установка насосная УНБ2-1000 ´ 100 ГОСТ 28922-91

Примечание. Допускается применение условных обозначений, присвоенных до введения настоящего стандарта.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 27.02.91 № 191

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 12052-90

5

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ. Май 2005 г.
