ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ОЦЕНКИ КАЧЕСТВА
И СЕРТИФИКАЦИИ
ВЗАИМОПОСТАВЛЯЕМОЙ ПРОДУКЦИИ.
ЗНАК СООТВЕТСТВИЯ

ФОРМА, РАЗМЕРЫ И ПОРЯДОК ПРИМЕНЕНИЯ

ГОСТ 28496-90
(СТ СЭВ 6730-89)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ОЦЕНКИ КАЧЕСТВА И СЕРТИФИКАЦИИ
ВЗАИМОПОСТАВЛЯЕМОЙ ПРОДУКЦИИ.
ЗНАК СООТВЕТСТВИЯ

Форма, размеры и порядок применения

System of evaluation of mutually delivering
product quality and certification.
Mark of conformity. Form, sizes and order of use

ГОСТ
28496-90

(CT СЭВ 6730-89)

Дата введения 01.07.90

Настоящий стандарт устанавливает форму, размеры и порядок применения знака соответствия, применяемого в Системе оценки качества и сертификации взаимопоставляемой продукции (далее - Система СЕПРОСЭВ).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Цель обозначения продукции знаком соответствия заключается в представлении потребителю информации о том, что продукция отвечает принципам и правилам Системы СЕПРОСЭВ.

1.2. Изготовитель может наносить на продукцию знак соответствия при условии, что продукция была сертифицирована в Системе СЕПРОСЭВ, и уполномоченный государственный орган или на основе им представленных полномочий аккредитованная испытательная лаборатория (центр) выдала ему сертификат соответствия и право применения знака соответствия.

2. ФОРМА И РАЗМЕРЫ ЗНАКА СООТВЕТСТВИЯ

2.1. Форма знака соответствия Системы СЕПРОСЭВ представляет взаимно проникающие круг и квадрат. В центре квадрата указан код страны, выдавшей сертификат соответствия.

Форма знака приведена на черт. 1.

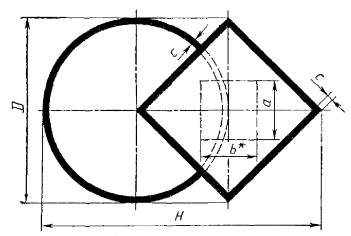

2.2. Графическое изображение знака соответствия с указанием основных конструкционных размеров приведено на черт. 2 и в табл. 1.

Черт. 1

Примечание: Обозначение CS приведено в качестве примера.

Черт. 2

Таблица 1

мм

D

Н = 1,5D

с = 0,04D

3

4,5

1

0,12

4,5

6,75

1,5

0,18

5

7,5

1,67

0,2

6

9

2

0,24

8

12

2,67

0,32

10

15

3,33

0,4

12

18

4

0,48

15

22,5

5

0,6

20

30

6,67

0,8

25

37,5

8,33

1

30

45

10

1,2

55

82,5

18,33

2,2

75

112,5

25

3

100

150

33,33

4

* Для двухместного кода b = а.

Для трехместного кода .

Примечание. Предельные отклонения размеров ± по ГОСТ 25346.

2.3. Номинальный размер знака соответствия для нанесения на продукцию, на упаковку или в сопроводительную документацию определяется размером D, который рекомендуется выбирать из ряда: 3, 5, 6, 8, 10, 12, 15, 25 мм.

Для других размеров знака соответствия размеры определяют пропорциональным уменьшением или увеличением размеров знака, причем величина знака должна гарантировать его четкость и разборчивость.

2.4. Код страны, в которой был выдан сертификат соответствия, выбирают по табл. 2, приведенной в приложении, и располагают в центре квадрата Знака соответствия на месте, обозначенном на черт. 2 пунктиром и размерами а и b.

Для обозначения кода страны используют прямой шрифт типа А по ГОСТ 2.304.

Обозначения кодов стран приведены в приложении.

Образцы букв, используемых при обозначении кода страны, приведены в табл. 2.

3. ПОРЯДОК ПРИМЕНЕНИЯ ЗНАКА СООТВЕТСТВИЯ

3.1. Знак соответствия наносят на каждое изделие, соответствующее сертифицированной продукции, рядом с обозначением маркировки (товарным знаком) изготовителя на несъемную часть изделия. При невозможности нанесения знака соответствия непосредственно на продукцию, его проставляют на ее таре (упаковке). Одновременно знак может быть проставлен в сопроводительной документации продукции.

3.2. Исполнение знака должно быть одноцветным и контрастным на фоне изделия. Изображение знака может быть выполнено гравированием, травлением, литьем, печатанием или другим подобным способом, обеспечивающим четкое и долговечное изображение знака.

3.3. Номинальный размер знака соответствия устанавливает изготовитель сертифицированной продукции, получившей право на основе выданного сертификата применять данный знак.

3.4. Применение изготовителем знака соответствия не допускается в случае аннулирования действия сертификата соответствия уполномоченным государственным органом или аккредитованной испытательной лабораторией (центром).

ПРИЛОЖЕНИЕ
Обязательное
Обозначение кода страны

Таблица 2

Страна

Код страны по ГОСТ 2.304

Образцы обозначения кодов стран

Народная республика Болгария НРБ

BG

BG

Венгерская республика ВР

HU

HU

Социалистическая Республика Вьетнам СРВ

VN

VN

Германская Демократическая Республика ГДР

DDR

DDR

Республика Куба Р. Куба

CU

CU

Монгольская Народная Республика МНР

MN

MN

Польская Республика РП

PL

PL

Румыния Р

RO

RO

Союз Советских Социалистических Республик СССР

SU

SU

Чехословацкая Социалистическая Республика ЧССР

CS

CS

Социалистическая Федеративная Республика Югославия СФРЮ

YU

YU

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.03.90 № 678 стандарт Совета Экономической Взаимопомощи СТ СЭВ 6730-89 «Система оценки качества и сертификации взаимопоставляемой продукции. Знак соответствия. Форма, размеры и порядок применения» введен в действие непосредственно в качестве государственного стандарта СССР с 01.07.90

3. Срок проверки - 1999 г., периодичность проверки - 5 лет

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 2.304-81

2.4, приложение

ГОСТ 25346-89

Примечание к черт. 2
