Примечание. В табл.1 и 2 размеры на схемах деревоалюминиевых окон и балконных дверей даны в свету по наружным сторонам неокрашенных деревянных коробок.


Черт.2

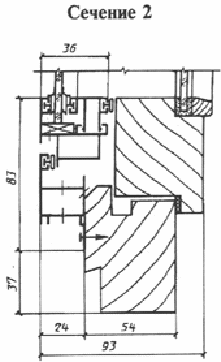

Черт.3

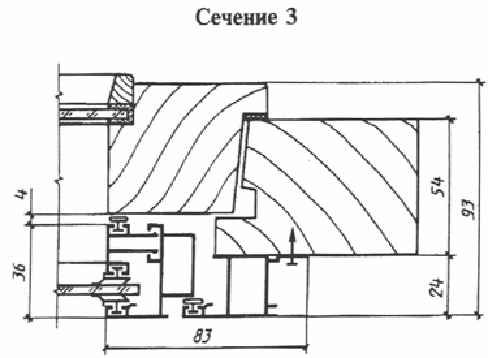

Черт.4

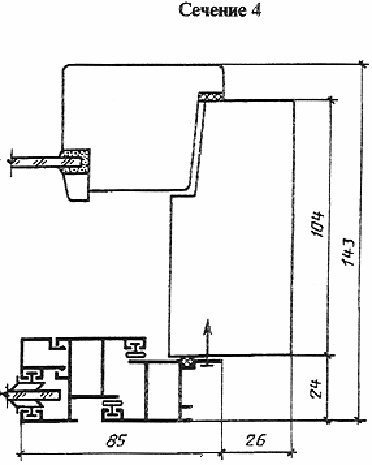

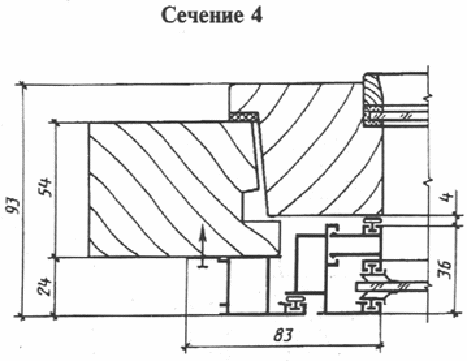

Черт.5

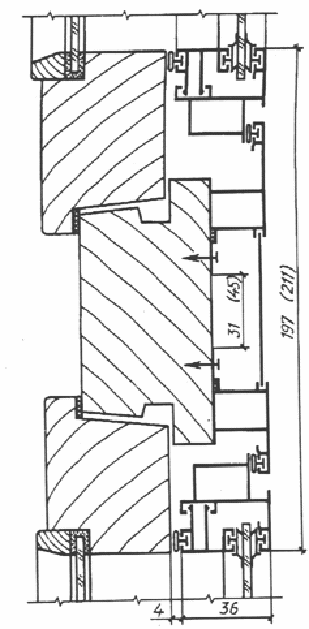

Сечение 5

Черт.6


Сечение 6

Черт.7

















Сечение 7

Черт.8


Сечение 8

Черт.9

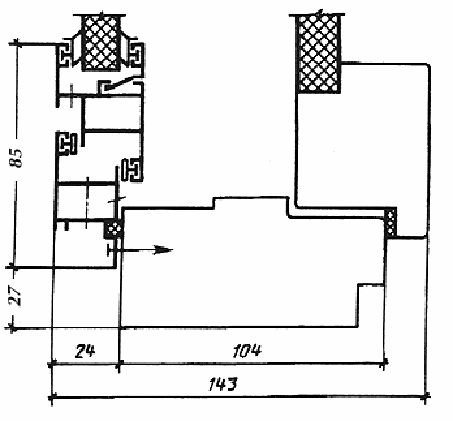

Черт.10

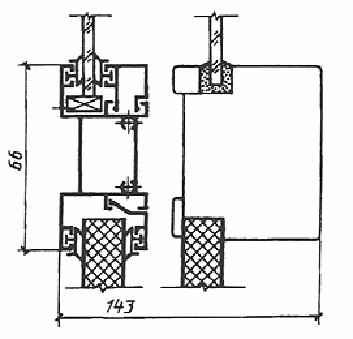

Черт.11

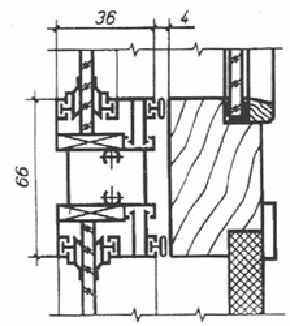

Черт.12

Черт.13

Черт.14

Таблица 2

Конструкция и основные размеры окон и

балконных дверей с наружным алюминиевым переплетом

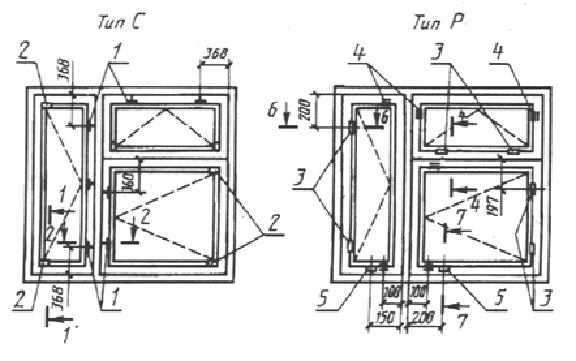

Тип С




Размер, мм

Конструктивная

Марка

изделия

стекла

схема


А

Б

Высота

Ширина

Кол.

ОДС12-9В

ОДС12-12В

ОДС12-13,5В

ОДС18-9Г

ОДС18-12Г

ОДС18-13,5Г

ОДС21-9Г

ОДС21-12Г

ОДС21-13,5Г

1142

1142

1142

1742

1742

1742

2042

2042

2042

854

1154

1304

854

1154

1304

854

1154

1304

930

930

930

1530

1530

1530

1830

1830

1830

615

915

1065

615

915

1065

615

915

1065

2

2

2

2

2

2

2

2

2



ОДС12-15В



1142



1454



930



315

705



2

2


ОДС12-18В

1142

1754

930

395

2






925

2


ОДС12-21В

1142

2054

930

495

2






1125

2


ОДС18-15Г

1742

1454

1530

315

2






705

2


ОДС18-18Г

1742

1754

1530

395

2





925

2


ОДС18-21Г

1742

2054

1530

495

2




1125

2


ОДС21-15Г

2042

1454

1830

315

2






705

2


ОДС21-18Г

2042

1754

1830

395

2





925

2


ОДС21-21Г

2042

2054

1830

495

2






1125

2



ОДС18-24Г



1142



2354



1530



960



4


ОДС21-24Г

2042

2354

1830

960

4



ОДС18-9В



1742



854



1015

350



615



2

2


ОДС18-12В

1742

1154

1015

915

2





350


2


ОДС18-13,5В

1742

1304

1015

1065

2





350


2


ОДС21-9В

2042

854

1350

615

2





350


2


ОДС21-12В

2042

1154

1350

915

2





350


2


ОДС21-13,5В

2042

1304

1350

1065

2





350


2



ОДС18-15В



1742



1454



1530

1015

350



315

705



2

2

2





1530

395

2

ОДС18-18В

1742

1754

1015

925

2



350


2





1530

495

2

ОДС18-21В

1742

2054

1015

1125

2



350


2





1830

315

2


ОДС21-15В

2042

1454

1315

705

2




350


2





1830

395

2


ОДС21-18В

2042

1754

1315

925

2




350


2





1830

495

2


ОДС21-21В

2042

2054

1315

1125

2




350


2



ОДС18-24В



1742



2354



1530

1015

350



960



2

2

2





1830


2


ОДС21-24В

2042

2354

1315

960

2




350


2





1530


2


ОДС18-27В

1742

2654

1015

1110

2




350


2





1830


2


ОДС21-27В

2042

2654

1315

1110

2





350


2



ОДС18-27Г



1742



2654



1530



455

1105



2

4


ОДС21-27Г

2042

2654

1830

455

2






1105

4




БДС28-9




2737




854




1315

350




615




2

2


БДС28-12

2737

1154

1315

915

2





350


2




БДС28-18




2737




1762




1315

350



685

735

685

735



2

2

2

2


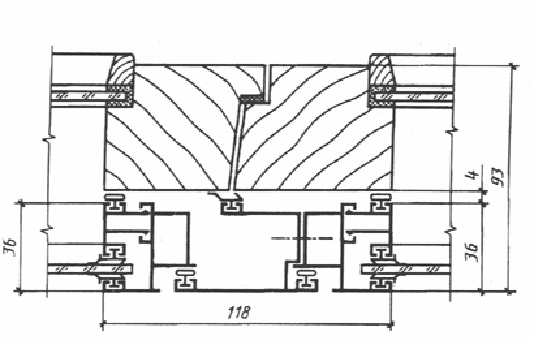

Сечение 5 и 6 (для трехстворчатого окна)

Черт.15

Примечание. В скобках указаны размеры для сечения 6.













Сечение 7

Черт.16


Сечение 8

Черт.17

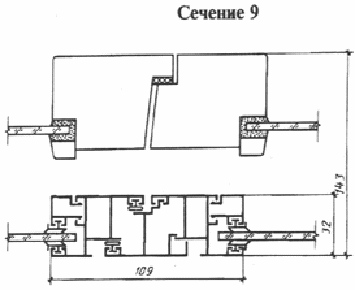

Сечение 9

Черт.18

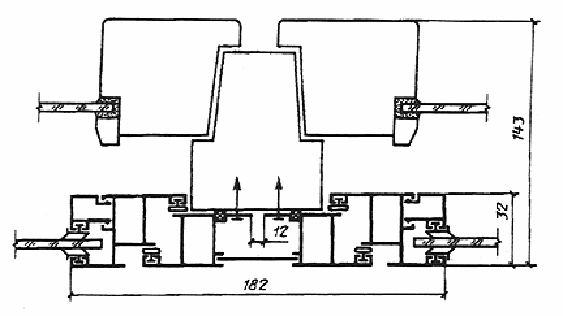

Сечение 10

Черт.19

















ПРИЛОЖЕНИЕ

Справочное


РАСПОЛОЖЕНИЕ ПРИБОРОВ НА АЛЮМИНИЕВЫХ ПЕРЕПЛЕТАХ

В ДЕРЕВОАЛЮМИНИЕВЫХ ОКНАХ И БАЛКОННЫХ ДВЕРЯХ

(ПРИМЕРЫ)

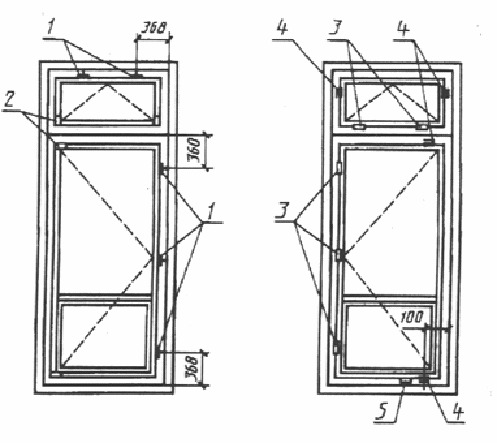

1 - завертка врезная типа ЗР1; 2 - петля для спаривания; 3 петля; 4 - соединитель створок; 5 - компенсатор

Черт.20


1 - завертка врезная типа ЗР1; 2 - петля для спаривания; 3 петля;

4 - соединитель створок; 5 - компенсатор

Черт.21


1. ТИПЫ

Габаритные размеры деревоалюминиевых окон и балконных дверей

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

Конструкция и основные размеры окон и балконных дверей с наружным алюминиевым переплетом

Черт.2

Черт.3

Черт.4

Черт.5

Черт.6

Черт.7

Черт.8

Черт.9

Черт.10

Черт.11

Черт.12

Черт.13

Черт.14

Конструкция и основные размеры окон и балконных дверей с наружным алюминиевым переплетом

Сечение 5 и 6 (для трехстворчатого окна)

Сечение 7

Сечение 8

Сечение 9

Сечение 10

ПРИЛОЖЕНИЕ (справочное). РАСПОЛОЖЕНИЕ ПРИБОРОВ НА АЛЮМИНИЕВЫХ ПЕРЕПЛЕТАХ В ДЕРЕВОАЛЮМИНИЕВЫХ ОКНАХ И БАЛКОННЫХ ДВЕРЯХ (ПРИМЕРЫ)

Черт.20

Черт.21
