ГОСТ 27346-87 Изделия замочно-скобяные термины и определения

ГОСТ 27346-87

(СТ СЭВ 5615-86)

Группа  Ж00


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ИЗДЕЛИЯ ЗАМОЧНО-СКОБЯНЫЕ

Термины и определения

Hardware. Terms and definitions


ОКП 49 8100

Дата введения 1987-07-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1.  ВНЕСЕН Министерством промышленности строительных материалов СССР


2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 05.05.87 N 90


3.  ВВЕДЕН ВПЕРВЫЕ


4.  Переиздание. Февраль 1988 г.


Настоящий  стандарт устанавливает основные термины и определения понятий замочно-скобяных изделий, применяемых в строительстве.






             Термин

      Определение





ОБЩИЕ ПОНЯТИЯ




 1. Замочно-скобяное изделие        Изделие, служащее для соедине-

                                    ния  оконных створок и дверных

                                    полотен с коробками,  а  также

                                    для   закрывания,   запирания,

                                    фиксирования и украшения  окон

                                    и дверей

 2. Левое замочно-скобяное изде-    Изделие, применяемое для левой

    лие                             двери или окна

 3. Правое  замочно-скобяное из-    Изделие, применяемое для  пра-

    делие                           вой двери или окна

 4. Универсальное  замочно-скобя-   Изделие, применяемое для левой

    ное изделие                     и правой двери или окна

 5. Накладное замочно-скобяное      Изделие, укрепленное  на   по-

    изделие                         верхности двери или окна

 6. Полуврезное замочно-скобяное    Изделие, врезанное в дверь или

    изделие                         окно и выступающее над их  по-

                                    верхностью

 7. Врезное замочно-скобяное из-    Изделие, полностью врезанное в

    делие                           дверь или  окно,  лицевая  по-

                                    верхность которого находится в

                                    одной плоскости с торцом двери

                                    или окна или ниже ее

 8. Секретность замка               Количество различных  комбина-

                                    ций его  запирающего  устройс-

                                    тва,  каждая  из которых соот-

                                    ветствует только определенному

                                    ключу или коду






ПОНЯТИЯ ИЗДЕЛИЙ






 9. Замок                           Изделие, служащее для  запира-

                                    ния  дверей,  имеющее  сложную

                                    комбинацию   запирающих   уст-

                                    ройств  или  рабочих  штифтов,

                                    обеспечивающих      блокировку

                                    (черт.1)

 10. Защелка                        Изделие, служащее для фиксиро-

                                    вания  дверей и удержания их в

                                    определенном         положении

                                    (черт.2)

 11. Задвижка                       Изделие, служащее  для запира-

                                    ния дверей и окон с одной сто-

                                    роны при помощи возвратно-пос-

                                    тупательного  движения  засова

                                    (черт.3)

 12. Завертка                       Изделие, служащее  для запира-

                                    ния дверей и окон с одной сто-

                                    роны при помощи вращения ручки

                                    (черт.4)

 13. Фрамужный механизм             Изделие, служащее для открыва-

                                    ния  и закрывания высокораспо-

                                    ложенных или  крупногабаритных

                                    окон  и  состоящее  из системы

                                    рычагов или других механизмов,

                                    приводимых в действие вручную

 14. Поворотно-откидное устрой-     Изделие, служащее для открыва-

     ство                           ния и закрывания  окон  вокруг

                                    вертикальной  и горизонтальной

                                    оси вращения

 15. Дверной закрыватель верхнего   Изделие, служащее для  обеспе-

     расположения                   чения автоматического закрыва-

                                    ния  дверей  с  дополнительным

                                    торможением  перед полным зак-

                                    рыванием двери и установленное

                                    на  верхней  части двери и ко-

                                    робки

 16. Дверной закрыватель нижнего    Изделие, служащее для  обеспе-

     расположения                   чения  вращения  и  закрывания

                                    двери и установленное ниже по-

                                    верхности пола помещения

 17. Ручка                          Изделие, служащее для открыва-

                                    ния,  закрывания и перемещения

                                    дверей   или   окон   (черт.5,

                                    поз.17)

 18. Петля                          Изделие, служащее для соедине-

                                    ния  дверей и окон с коробками

                                    и обеспечивающее открывание  и

                                    закрывание дверей,  окон, фра-

                                    муг и форточек (черт.6)

 19. Дверной (оконный) фиксатор     Изделие, служащее для фиксиро-

                                    вания или ограничения движения

                                    дверей (окон)  в  определенном

                                    положении (черт.7)

 20. Дверной (оконный) упор         Изделие, служащее  для предох-

                                    ранения внутреннего стекла ок-

                                    на от разбивания ручкой, уста-

                                    новленной на наружном перепле-

                                    те окна, или повреждения стены

                                    помещения от ручки двери

 21. Стяжка                         Изделие, служащее для  обеспе-

                                    чения    плотного   соединения

                                    створок спаренных  дверей  или

                                    окон

 22. Глазок                         Изделие, служащее  для осмотра

                                    пространства изнутри помещения

                                    без открывания двери

 23. Цилиндровый механизм           Односторонний или   двусторон-

                                    ний  механизм,  применяемый  в

                                    качестве узла замка, конструк-

                                    ция которого обеспечивает сек-

                                    ретность замка (черт.8)

 24. Ключ                           Изделие, служащее для приведе-

                                    ния в действие запирающих уст-

                                    ройств замка или  штифтов  ци-

                                    линдрового механизма,  обеспе-

                                    чивающее выход засова из  кор-

                                    пуса замка (черт.8, поз.15)

 25. Защитно-декоративная планка    Изделие, устанавливаемое    на

                                    дверях или окнах, служащее для

                                    декоративного  оформления руч-

                                    ки,   цилиндрового   механизма

                                    замка, отверстия для ключа или

                                    для защиты цилиндрового  меха-

                                    низма от принудительной полом-

                                    ки (черт.5, поз.16)




ПОНЯТИЯ ДЕТАЛЕЙ





 26. Корпус                         Основная деталь изделия, внут-

                                    ри  которой  помещаются детали

                                    его  механизма   (черт.   1-4,

                                    поз.1)

 27. Крышка                         Деталь, закрывающая корпус из-

                                    делия (черт. 1, 2, 4, поз. 2)

 28. Лицевая планка                 Деталь врезного замочно-скобя-

                                    ного   изделия,  служащая  для

                                    направления засова и крепления

                                    этого изделия к двери или окну

                                    (черт. 1-4, поз. 3)

 29. Запорная планка                Деталь, в которую входит засов

                                    или  засов-защелка при запира-

                                    нии или фиксировании окна  или

                                    двери (черт. 1-4, поз. 4)

 30. Засов                          Деталь замка,   завертки   или

                                    задвижки, служащая для обеспе-

                                    чения  запирания  дверей   или

                                    окон  посредством  входа в за-

                                    порную   планку   (черт.1,3,4,

                                    поз. 5)

 31. Засов-защелка                  Деталь защелки,  служащая  для

                                    фиксирования  дверей  посредс-

                                    твом  входа  в запорную планку

                                    (черт. 1, 2, поз. 6)

 32. Сувальда замка                 Деталь замка,   служащая   для

                                    застопоривания  засова замка в

                                    определенном положении и  при-

                                    водимая   в   действие  ключом

                                    (черт. 1, поз. 7)

 33. Рычаг замка                    Деталь замка, служащая для уп-

                                    равления засовом-защелкой  при

                                    открывании  и  запирании двери

                                    ключом (черт. 1, поз. 8)

 34. Стержень замка                 Деталь замка, служащая для пе-

                                    редачи  крутящего  момента  от

                                    ручки замка  к  засову-защелке

                                    (черт. 5, поз. 9)

 35. Эксцентрик замка               Деталь замка,   служащая   для

                                    преобразования   вращательного

                                    движения  ручки  замка в возв-

                                    ратно-поступательное  движение

                                    засова-защелки (черт.  1, поз.

                                    10)

 36. Цилиндр цилиндрового механи-   Деталь цилиндрового механизма,

     зма                            в   которой  помещены  рабочие

                                    штифты,  определяющие  секрет-

                                    ность замка (черт.  8, 9, поз.

                                    11)

 37. Кулачок цилиндрового механи-   Деталь цилиндрового механизма,

     зма                            служащая для передвижения  за-

                                    сова (черт.8, поз. 12)

 38. Штифт цилиндрового механизма   Деталь цилиндрового механизма,

                                    являющаяся рабочим или стопор-

                                    ным  элементом  в  цилиндровом

                                    механизме (черт.8, 9, поз. 13)

 39. Штанга завертки                Деталь завертки,  служащая для

                                    обеспечения плотного  закрыва-

                                    ния створки окна в двух точках

                                    (черт. 4, поз. 14)

 40. Рычаг закрывателя              Деталь дверного    закрывателя

                                    верхнего расположения,  служа-

                                    щая для передачи крутящего мо-

                                    мента  пружины  закрывателя  к

                                    двери

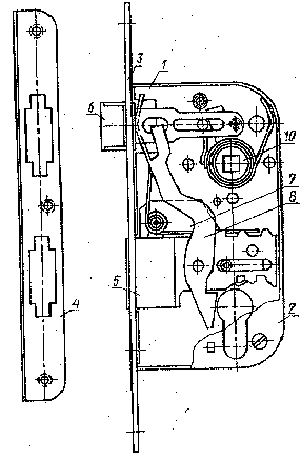

Черт. 1

Черт. 2


Черт. 3

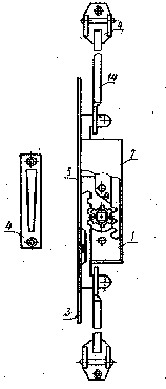

Черт. 4

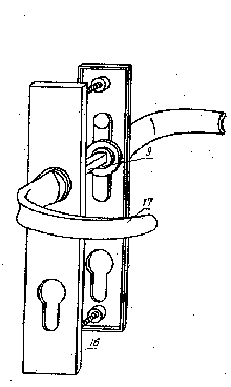

Черт. 5


Черт. 6


Черт. 7

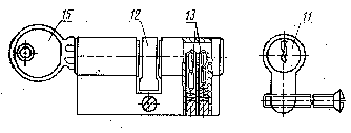

Черт. 8



Черт. 9


Текст  документа сверен по:

официальное  издание

Госстрой  СССР - М.: Издательство

стандартов,  1988
