ГОСТ 26474-85 Долота и головки бурильные алмазные и оснащенные сверхтвердыми композиционными материалами. Типы и основные размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДОЛОТА И ГОЛОВКИ БУРИЛЬНЫЕ
АЛМАЗНЫЕ И ОСНАЩЕННЫЕ
СВЕРХТВЕРДЫМИ
КОМПОЗИЦИОННЫМИ МАТЕРИАЛАМИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 26474-85

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН: Министерством нефтяной промышленности

ИСПОЛНИТЕЛИ

С.В. Вадецкий, В.А. Липский, Г.И. Сукманов, Л.И. Белобородов, Н.Г. Дюков

ВНЕСЕН: Министерством нефтяной промышленности

Член Коллегии Ю.Н. Байдиков

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ: Постановлением Государственного комитета СССР по стандартам от 25 марта 1985 г. № 756

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДОЛОТА И ГОЛОВКИ БУРИЛЬНЫЕАЛМАЗНЫЕ И ОСНАЩЕННЫЕ СВЕРХТВЕРДЫМИ КОМПОЗИЦИОННЫМИ МАТЕРИАЛАМИ

Типы и основные размеры

Diamond and extra-hard composite material drill bits and core bits. Types and main dimensions

ГОСТ 26474-85

Постановлением Государственного комитета СССР по стандартам от 25 марта 1985 г. № 756 срок введения установлен

с 01.07.86

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на долота для сплошного бурения глубоких скважин, на головки бурильные для бурения скважин с отбором керна керноприемными устройствами с несъемным керноприемником и со съемным керноприемником, оснащенные природными и синтетическими алмазами (А), а также сверхтвердыми композиционными материалами (СКМ).

2. Типы долот и бурильных головок, а также область их применения приведены в табл. 1.

Таблица 1

Тип

Область применения

М

Мягкие породы

МС

Мягкие породы с пропластками средней твердости

С

Породы средней твердости

СТ

Породы средней твердости с пропластками твердых пород

Т

Твердые породы

3. Основные размеры долот должны соответствовать приведенным на черт. 1 и в табл. 2.

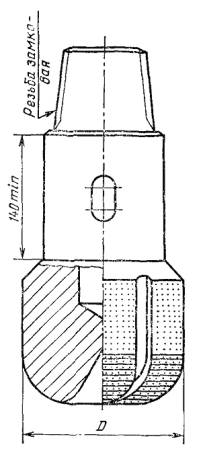

Черт. 1

Таблица 2

Размеры в мм

D

Обозначение резьбы по ГОСТ 20692-75

Номин.

Пред. откл.

91,4; 106,4

-0,38; -0,80*

З-66

119,0

З-76

130,4; 138,1; 144,4; 149,4; 157,1; 159,4; 163,5; 169,8

З-88

185,7; 188,9; 198,4

-0,51; -0,90*

З-117

211,1; 212,0; 214,3; 220,7

-0,51; -0,90*

З-117

240,5; 242,1; 248,4

-0,76; -0,95*

З-121

267,5; 292,9; 302,4; 308,7; 317,6; 346,8

З-152

372,2; 391,3

-1,14

З-177

*До 01.01.89 - для долот, оснащенных сверхтвердыми композиционными материалами.

Пример условного обозначения долота наружным диаметром D = 214,3 мм для бурения пород средней твердости

Долото 214,3 С ГОСТ 26474-85

4. Основные размеры бурильных головок с несъемным керноприемником должны соответствовать приведенным на черт. 2 и табл. 3.

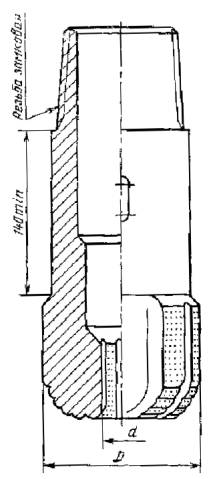

Черт. 2

Таблица 3

Размеры в мм

D

d

Обозначение резьбы по ГОСТ 21210-75

Номин.

Пред. откл.

Номин.

Пред. откл. головок

А

СКМ

138,1

-0,38; -0,80*

52; 67

+0,40

-0,80

З-110

144,4;

149,4;

157,1

67

159,4;

163,5;

169,8

З-133

185,7

-0,51; -0,90*

80

+0,50

-0,90

З-150

188,9

80

100

З-161** по ГОСТ 5286-75

198,4;

212,0;

214,3

80

З-150

214,3

100

З-161** по ГОСТ 5286-75

220,7

80

З-150

240,5;

242,1;

248,4;

267,5;

292,9

-0,76; -0,95*

100

З-189

302,4;

308,7;

317,6;

346,8

-0,76; -0,95*

100

+0,70

-0,90

З-189

*До 01.01.89- для головок, оснащенных сверхтвердыми композиционными материалами.

**Резьба укороченная.

Пример условного обозначения бурильной головки для керноприемных устройств с несъемным керноприемником наружным диаметром D = 188,9 мм, внутренним диаметром d = 80 мм для бурения пород средней твердости:

Головка бурильная 188,9/80 С ГОСТ 26474-85

5. Основные размеры бурильных головок со съемным керноприемником должны соответствовать приведенным на черт. 3 и в табл. 4.

Черт. 3

Таблица 4

Размеры в мм

D

d

Обозначение резьбы по ГОСТ 5286-75



Номин.

Пред. откл.

Номин.

Пред. откл. головок



А

СКМ



185,7

188,9

-0,51; -0,90*

40

+0,30

-0,90

З-147



212,0

214,3

+0,40

З-161

60

242,1

267,5

292,9

-0,76; -0,95*

З-171



*До 01.01.89 -для головок, «оснащенных сверхтвердыми композиционными материалами.

Пример условного обозначения бурильной головки для керноприемных устройств со съемным Керноприемником наружным диаметром D = 188,9 мм, внутренним диаметром d = 40 мм для бурения пород средней твердости:

Головка бурильная 188,9/40 С ГОСТ 26474-85

6. Допускается условные обозначения долот и бурильных головок дополнять буквами и цифрами, определяющими их конструкцию.

7. По требованию потребителя допускается изготовлять долота и бурильные головки с номинальными размерами по наружному диаметру, равными номинальным размерам на наружные диаметры шарошечных долот по ГОСТ 20692-75.
