ГОСТ 26047-83 Конструкции строительные стальные. Условные обозначения (марки)

ГОСТ 26047-83

Группа Ж00


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ СТАЛЬНЫЕ

Условные обозначения (марки)

Building steel structures. Symbols (marks)


ОКСТУ 4901, 5101, 5801

Дата введения 1984-07-01



ВВЕДЕН  В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 19 декабря 1983 г. N 321

Настоящий  стандарт распространяется на строительные стальные конструкции и изделия и устанавливает правила составления условных обозначений (марок) этих конструкций и изделий в проектной документации, стандартах, технических условиях, а также наносимых на готовые конструкции и изделия.



1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1.  Марку следует составлять из буквенно-цифровых групп, разделенных дефисом и обозначающих основные отличительные особенности конструкций и изделий.

Обозначения  отличительных особенностей, содержащихся в буквенно-цифровых группах, разделяются точкой.


1.2.  Для обозначения характеристик конструкций и изделий в марке следует применять буквы русского алфавита и арабские цифры.


1.3.  Марку следует записывать в одну строку.


2. СТРУКТУРА МАРОК

2.1.  Структура марок устанавливается раздельной:

для  конструкций и изделий в рабочих чертежах металлических конструкций (КМ) конкретных объектов;

для  типовых конструкций в чертежах КМ, а также для конструкций в стандартах и технических условиях;

для  конструкций и изделий в рабочих деталировочных чертежах металлических конструкций (КМД), в том числе типовых конструкций;

для  готовых конструкций и изделий.

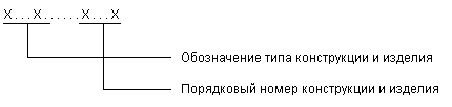

2.2.  Марка конструкции и изделия в чертежах КМ конкретных объектов состоит из буквенно-цифровой группы и устанавливается в соответствии со структурой:





Обозначение  типа конструкции и изделия должно состоять из условного буквенного обозначения их наименования. Условные буквенные обозначения наименований приведены в рекомендуемом приложении.

Порядковый  номер конструкции и изделию присваивают в пределах обозначения типа, начиная с единицы.


2.2.1.  Типовые конструкции и изделия, а также конструкции, изготовленные по стандартам и техническим условиям, примененные в чертежах конкретных объектов, следует обозначать марками, установленными в чертежах типовых конструкций, стандартах и технических условиях.

На  схемах расположения элементов указанные конструкции допускается обозначать марками в соответствии с вышеустановленной структурой с указанием в ведомости элементов марки, принятой в чертежах типовых конструкций, стандартах и технических условиях, и обозначения этих документов.

Примеры:

балки  Б1, Б2, Б3 и т.д.,

фермы  подстропильные ФП1, ФП2 и т.д.

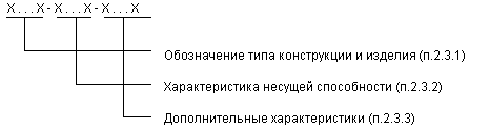

2.3.  Марка типовых конструкций в чертежах КМ, а также конструкций в стандартах и технических условиях состоит из трех буквенно-цифровых групп и устанавливается в соответствии со структурой:



2.3.1.  Первая группа марки должна содержать:

обозначение  типа конструкции и изделия, состоящее из условного буквенного обозначения наименования (см. рекомендуемое приложение);

определяющие  геометрические размеры или другие основные параметры конструкции и изделия (пролет, длина, ширина, высота, объем, номер сечения, напряжение сети для опор, грузоподъемность монтажных мачт и т.п.).

Для  конструкций, имеющих несколько типоразмеров, указывается обозначение типа конструкции и изделия.


2.3.2.  Вторая группа марки должна содержать характеристики несущей способности конструкции и изделия (допускаемые расчетные нагрузки, расчетные усилия и т.п.).

Характеристики  несущей способности следует указывать цифрами, соответствующими значению конкретного показателя, или условным их обозначением.


2.3.3.  Третья группа марки должна содержать дополнительные характеристики:

условия  монтажа и эксплуатации;

сейсмостойкость  конструкций;

исполнение  конструкций для различных климатических районов строительства;

конструктивные  особенности (вид профиля, наличие механизмов, дополнительных элементов, схемы расположения кранов, вид покрытия и т.п.).


2.3.4.  Обозначение первой группы в марке является обязательным для всех конструкций и изделий, необходимость второй и третьей групп определяется разработчиком документации.


2.3.5.  Физические величины, повторяющиеся в марке, должны указываться в одних и тех же единицах (например, метрах, дециметрах).

Примеры:

ФС24-31-Д1,  где ФС - ферма стропильная, 24 - пролет, м;

31  - допускаемая расчетная нагрузка, кН/м; Д1 - с дополнительными стойками;

Р18.7-3834,  где Р - рама, 18 - пролет, м;

7(6,98  - с округлением) - высота, м; 3834 - расчетная вертикальная нагрузка, Па;

РВ50000-ПК,  где РВ - резервуар вертикальный, 50000 - номинальный объем, м; ПК - с плавающей крышей.

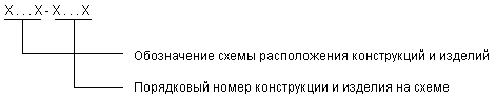

2.4.  Марка конструкций и изделия в чертежах КМД, в том числе типовых конструкций состоит из двух буквенно-цифровых групп и устанавливается в соответствии со структурой:





Обозначение  схемы расположения конструкций и изделий состоит из одной или двух букв; при наличии нескольких схем однотипных конструкций буквенное обозначение дополняется порядковым номером.


2.4.1.  При членении конструкции на отправочные элементы каждому элементу присваивается самостоятельная марка.


2.4.2.  Все одинаковые отправочные элементы конструкций и изделий обозначаются одной маркой. Марка одинаковых отправочных элементов, прошедших подгонку при контрольной сборке, дополняется буквенным обозначением.


2.4.3.  Элементам, являющимся зеркальным изображением друг друга, допускается присваивать одну марку с добавлением индексов "т" и "н", помещаемых после порядкового номера элемента.


2.4.4.  При применении типовых конструкций в чертежах КМД конкретных объектов их маркировка должна соответствовать принятой в чертежах КМД типовых конструкций с указанием в ведомости элементов обозначения серии этих чертежей.



2.4.5.  Допускается  в  чертежах  КМД типовых конструкций указывать маркировку, установленную в чертежах КМ этих конструкций.

Примеры:

Д-5,  где Д - обозначение схемы расположения конструкции или изделия, 5 - порядковый номер на схеме;

Д-5т,  Д-5н - то же, для элементов зеркального изображения;

Д-5А,  Д-5Б - то же, для одинаковых элементов, прошедших контрольную сборку.

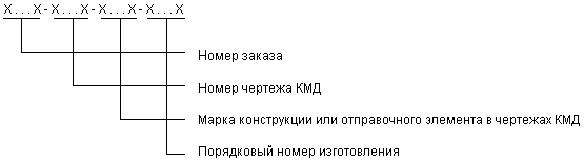

2.5.  Марка готовых конструкций, изделий или отправочных элементов устанавливается в соответствии со структурой.


2.5.1.  Допускается не указывать номер чертежа для конструкций и изделий, изготовляемых по чертежам КМД типовых конструкций.


2.5.2.  Порядковый номер изготовления указывается только для конструкций и изделий, имеющих одну марку в чертежах КМД.


2.5.3.  Марка конструкций и изделий специализированного производства устанавливается в соответствии с п.2.3 с обозначением номера стандарта или технического условия, по которым они изготовляются.

Марка  отправочных элементов конструкций и изделий специализированного производства устанавливается в соответствии с чертежами КМД.

Примеры:

962-31-Д-5т-8,  где 962 - номер заказа, 31 - номер чертежа КМД, Д-5т - марка конструкции в чертежах КМД, 8 - порядковый номер изготовления;

ОПБ2.100.194-с  ГОСТ ..., где ОП - опора подвижная, Б2 - тип опоры, 100 - высота опоры, мм; 194 - наружный диаметр трубопровода, мм; с - исполнение со спутником.



ПРИЛОЖЕНИЕ

Рекомендуемое

УСЛОВНЫЕ БУКВЕННЫЕ ОБОЗНАЧЕНИЯ НАИМЕНОВАНИЙ

ОСНОВНЫХ КОНСТРУКЦИЙ И ИЗДЕЛИЙ



Наименование конструкций и изделий


Условное буквенное обозначение


Антенные устройства


АУ


Арки


А


Балки (кроме оговоренных ниже)


Б


Балки подкрановые


БК


Балки подстропильные


БП


Балки рабочих площадок


БР


Балки стропильные


БС


Балки для подвески монорельсов


БМ


Балки-блоки


БА


Бункеры


БУ


Ворота


В


Газгольдеры


Г


Газгольдеры мокрые


ГМ


Газгольдеры сухие


ГС


Галереи


ГЛ


Градирни


ГР


Двери


Д


Каркасы труб


КТ


Каркасы и панели перегородок


ПГ


Каркасы и панели ворот и дверей


КВ


Колонны


К


Конструкции тормозные для подкрановых балок


ТП


Лестницы


Л


Лестничные марши


МЛ


Лестничные площадки


ПЛ


Монорельсы


МР


Переплеты фонарные


ФН


Потолки подвесные


ПП


Прогоны


П


Распорки


PC


Рамы


Р


Ригели рам


РР


Рамы фонарей


РФ


Резервуары горизонтальные


РГ


Резервуары вертикальные


РВ


Связи вертикальные


СВ


Связи горизонтальные


СГ


Связи по колоннам


СК*


Связи фонарей


СФ


Стойки


СК*


Силосы промышленных сооружений


С


Трубы


Т


Фахверк-ригели


РФ


Фахверк-стойки


ТФ


Фермы разного назначения


Ф


Фермы подстропильные, подкрановые-подстропильные


ФП


Фермы стропильные


ФС


Фермы ветровые


ФВ


Фермы фонарные


ФФ


Фонари аэрационные


ФА


Панели стеновые


ПС


Структурные конструкции покрытия


СП


________________

* Cоответствует оригиналу. - Примечание "КОДЕКС".



Примечание. Для конструкций и изделий, не указанных в приложении, обозначения принимаются по аналогии с установленными, для обозначения применяются прописные буквы, число которых не должно превышать трех.






Текст документа сверен по:

официальное издание

М.: Госстрой СССР, ГУП ЦПП, 2001

Предоставлено компанией МГК "Информпроект".
