ГОСТ 26067.1-83. Звенья железобетонные безнапорных труб прямоугольного сечения для гидротехнических сооружений

   ГОСТ 26067.1-83

Группа Ж 33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ЗВЕНЬЯ ЖЕЛЕЗОБЕТОННЫЕ БЕЗНАПОРНЫХ ТРУБ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

ДЛЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ

Конструкция и размеры

Reinforced concrete sections of nonpressure

rectangular cross-section pipes for hydraulic

structures. Structure and dimensions

ОКП 58 6221

Дата введения 1985-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ

РАЗРАБОТАНЫ

Министерством  мелиорации и водного хозяйства СССР

Министерством  мелиорации и водного хозяйства Украинской ССР

Министерством  промышленности строительных материалов СССР

Научно-исследовательским  институтом бетона и железобетона (НИИЖБ) Госстроя СССР

ИСПОЛНИТЕЛИ



С.  Н. Путилова (руководитель темы); Е.Ф.Кульженко; Г.М.Реминец, канд. техн.наук; А. С. Герус; В.И.Мелихов, канд.техн.наук; К.А.Маврин, канд. техн.наук; А.Г. Грайфер, канд.техн.наук; А.Л.Ционский, канд.техн. наук; В.С.Широков, канд.техн.наук; А.Е.Шмурнов; В.И.Деньщиков

ВНЕСЕН  Министерством мелиорации и водного хозяйства СССР

Зам.  министра Б. Г. Штепа


УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 8 декабря 1983 г. N 317

1.  Настоящий стандарт распространяется на железобетонные звенья безнапорных труб прямоугольного сечения, предназначенные для прокладки трубопроводов гидротехнических сооружений, и устанавливает конструкцию звеньев и арматурных изделий к ним.


2.  Звенья должны удовлетворять всем требованиям ГОСТ 26067.0-83 и требованиям, изложенным в соответствующих пунктах настоящего стандарта.


3.  Технические показатели звеньев приведены в таблице.


Таблица

¦-------------------------------------------------------------------¦

¦             ¦ Класс бетона  ¦ Марка бетона¦   Расход материалов   ¦

¦ Марка звена ¦ по прочности  ¦по водонепро-+-----------------------¦

¦             ¦  на сжатие    ¦  ницаемости ¦Бетон, куб.м¦ Сталь, кг¦

¦-------------+---------------+-------------+------------+----------¦

¦ ЗТП15.20-1  ¦               ¦             ¦    1,93    ¦   111,3  ¦

¦ ЗТП15.20-2  ¦               ¦             ¦    1,93    ¦   126,5  ¦

¦ ЗТП20.20-1  ¦    В22,5      ¦     W6      ¦    1,66    ¦   103,3  ¦

¦ ЗТП20.20-2  ¦               ¦             ¦    1,66    ¦   135,1  ¦

¦ ЗТП20.20-3  ¦               ¦             ¦    2,36    ¦   174,4  ¦

¦ ЗТП25.20-1  ¦               ¦             ¦    2,29    ¦   148,3  ¦

¦ ЗТП25.20-2  ¦               ¦             ¦    2,29    ¦   194,1  ¦

¦-------------+---------------+-------------+------------+----------¦

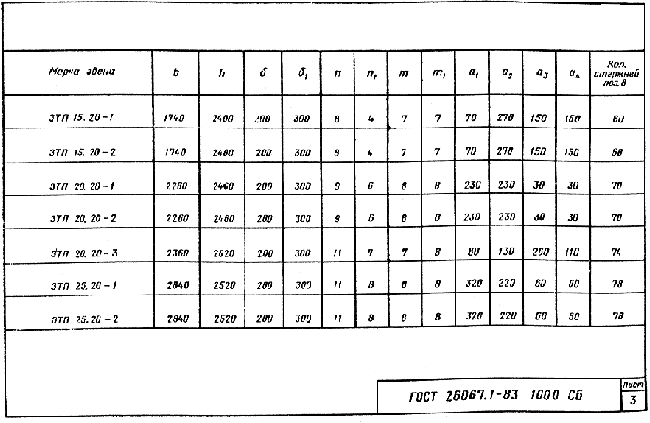

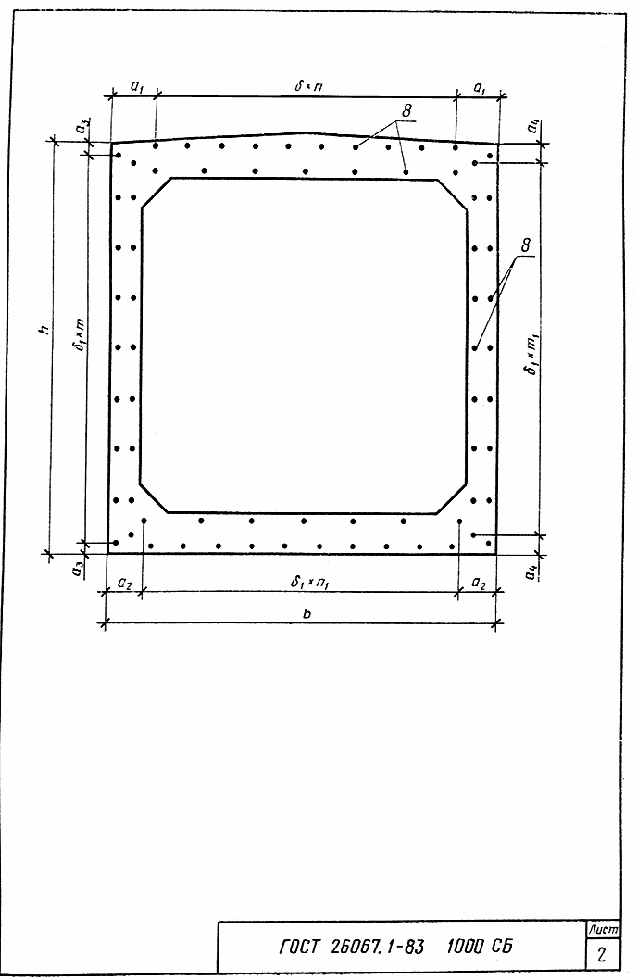

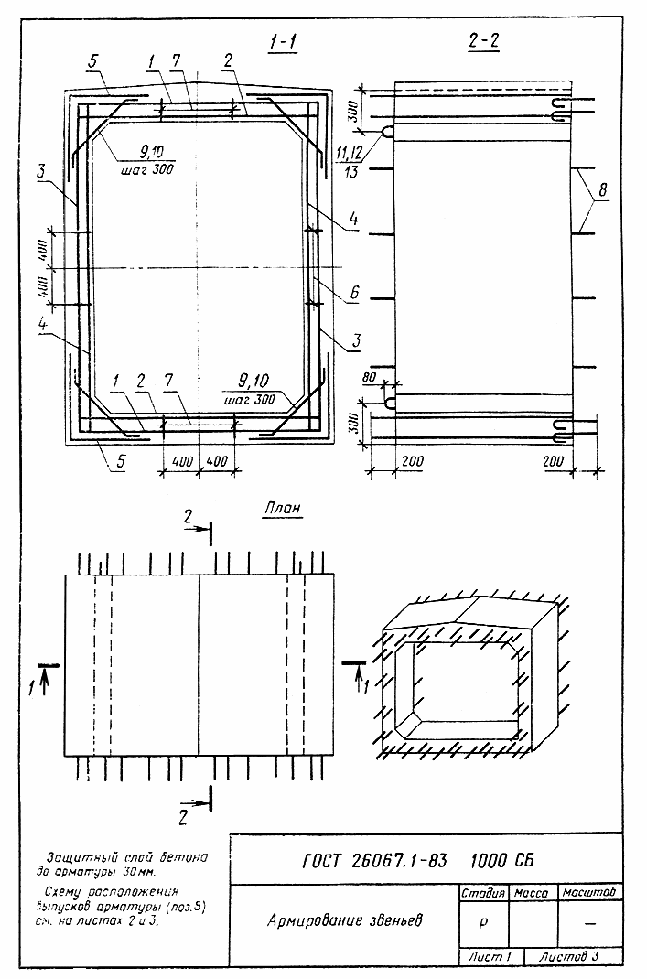

4.  Армирование звеньев должно соответствовать указанному на листах 1-3 сборочного черт.1000 СБ ГОСТ 26067.1-83.

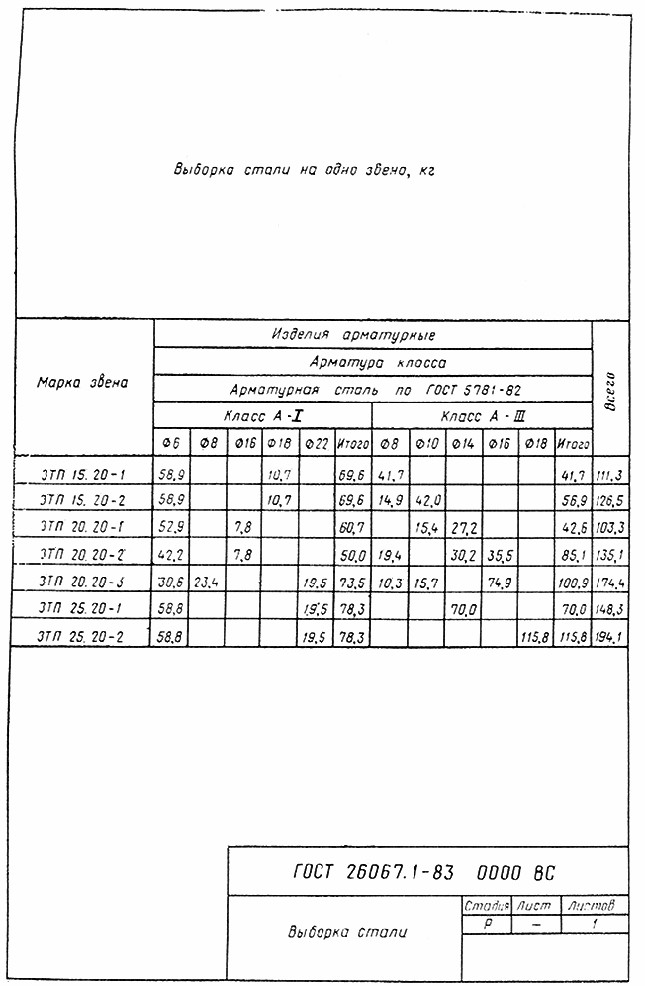

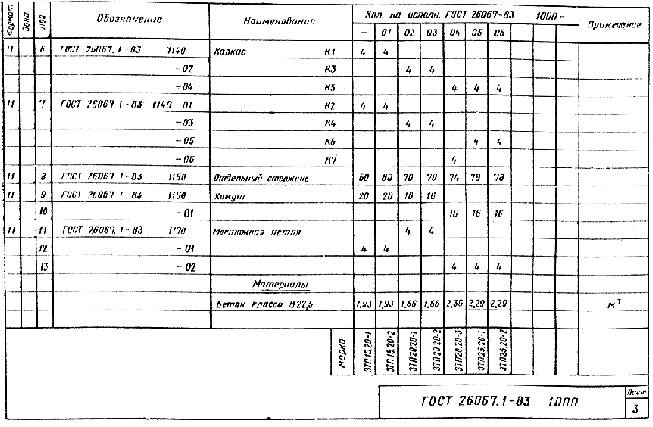

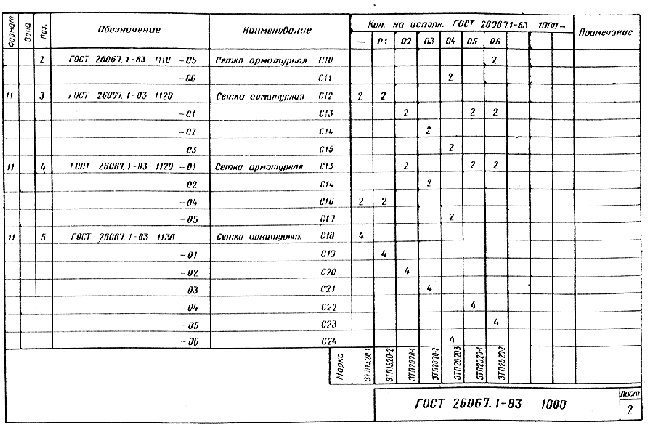

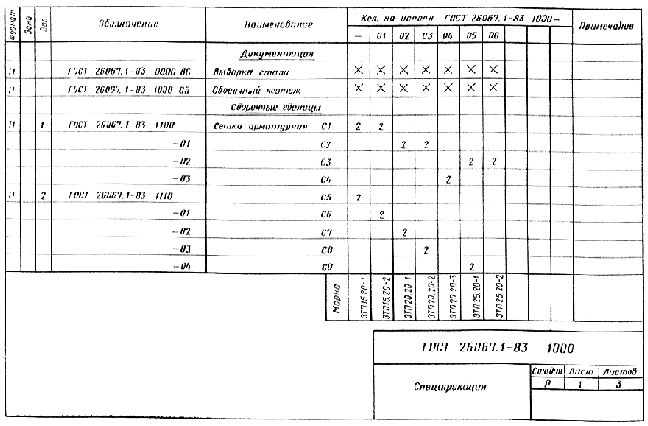

5.  Спецификация арматурных изделий на одно звено приведена на листах 1-3 черт.1000; выборка стали - на листе 1 черт.0000 ВС ГОСТ 26067.1-83.

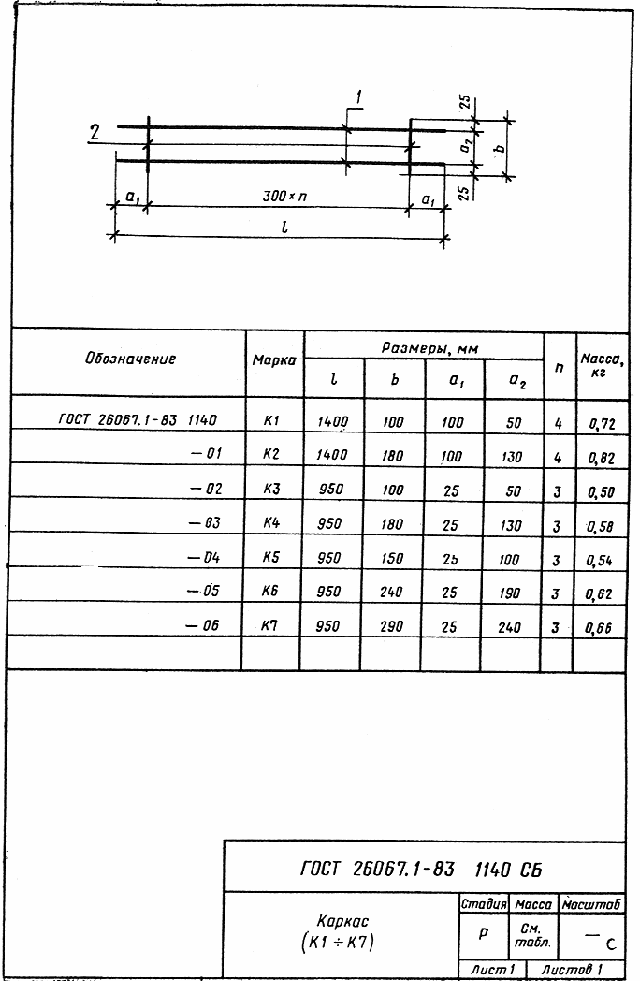

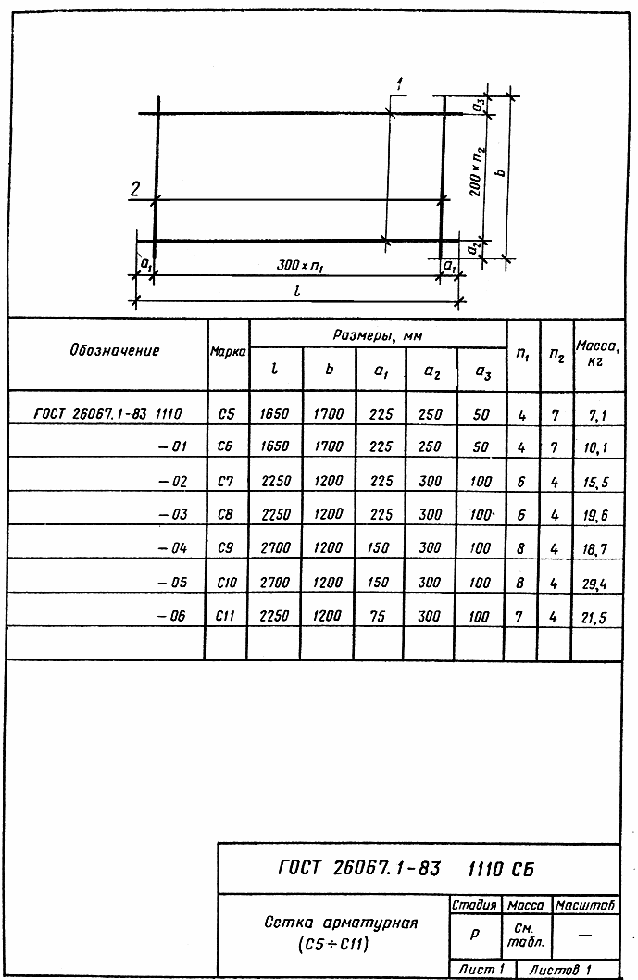

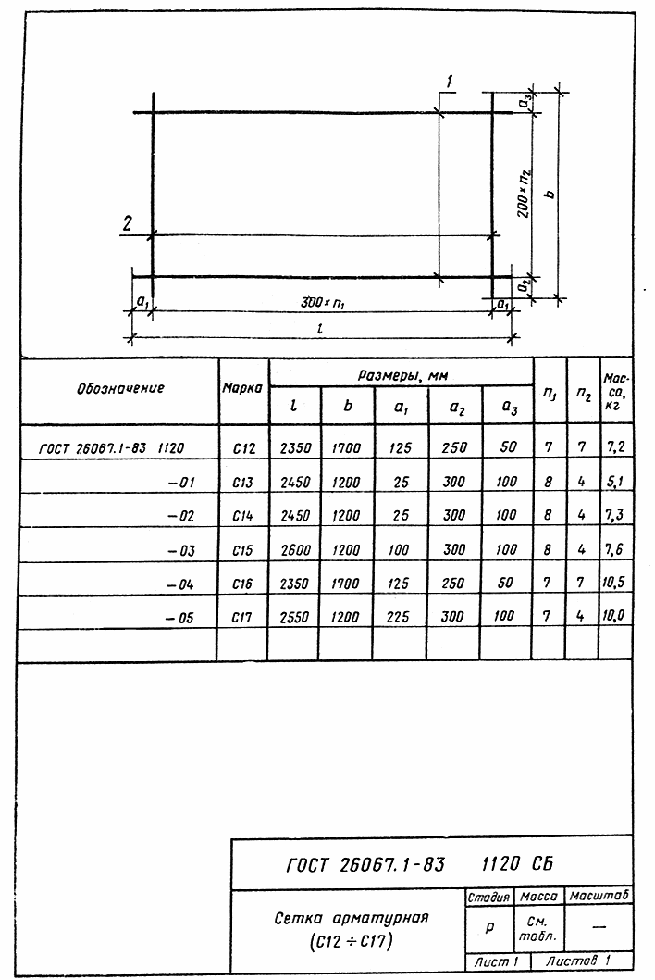

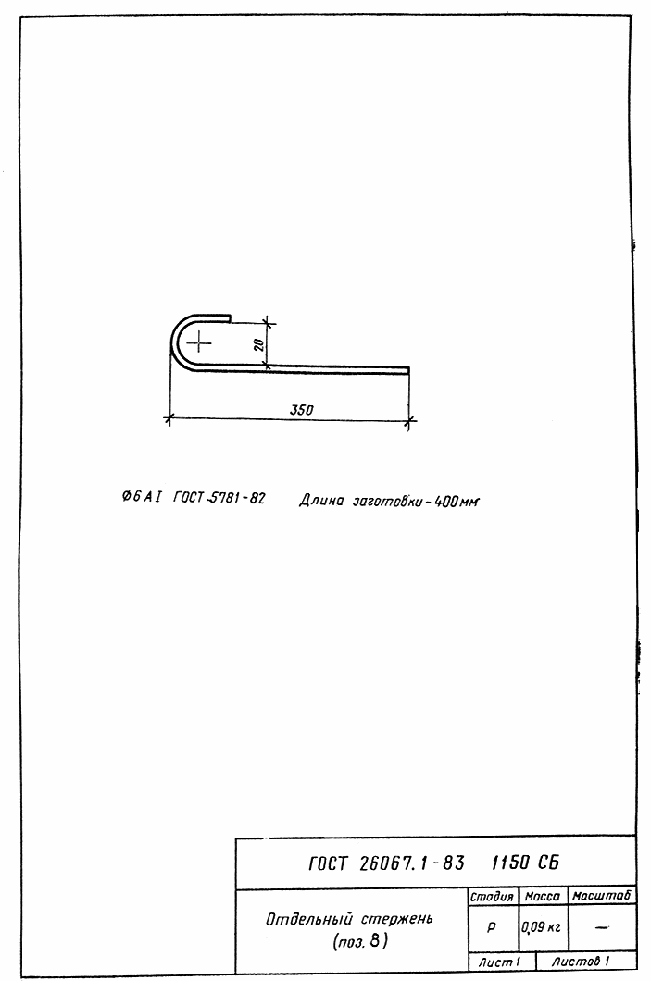

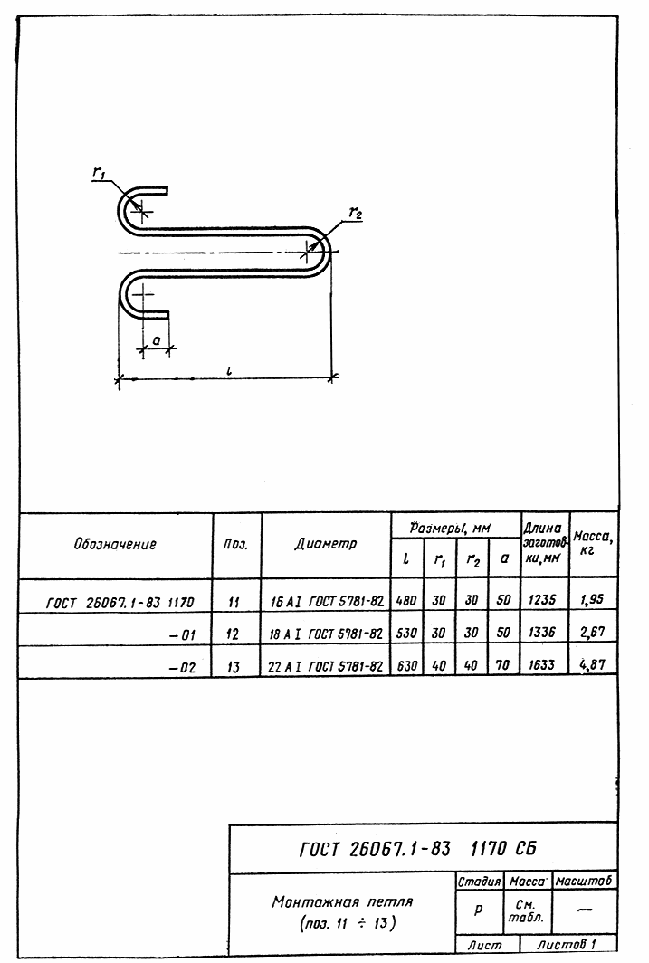

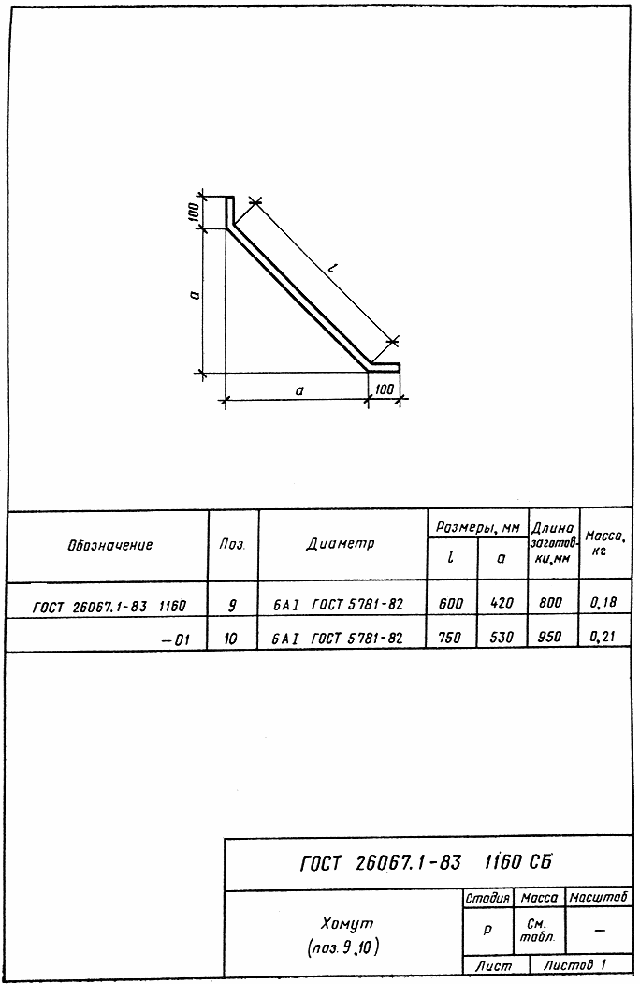

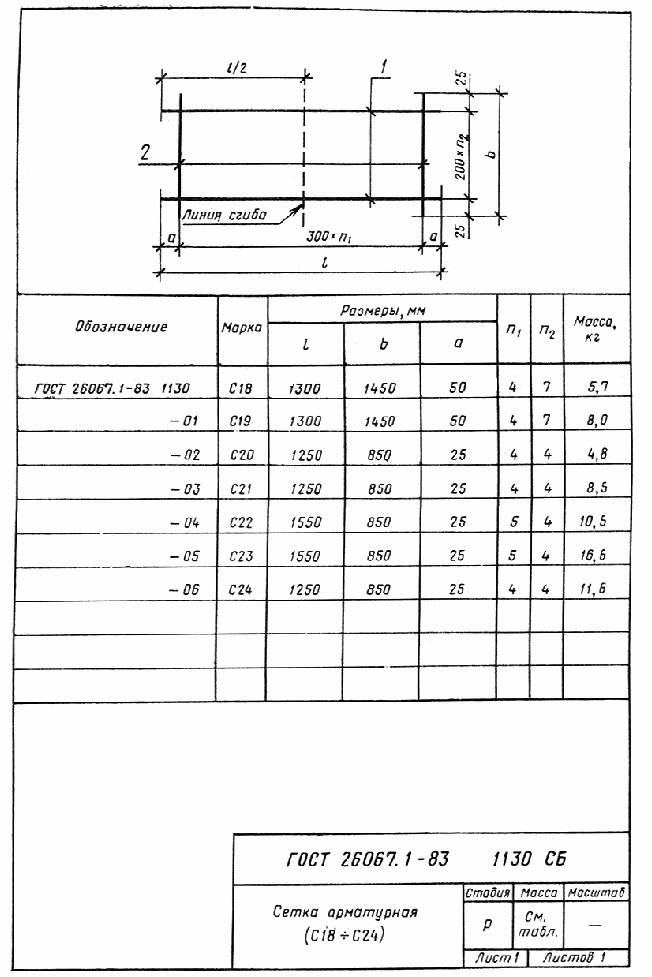

6.  Форма и размеры арматурных изделий должны соответствовать указанным на черт.1100 СБ, 1110 СБ, 1120 СБ, 1130 СБ, 1140 СБ, 1150 СБ, 1160 СБ, 1170 СБ ГОСТ 26067.1-83.

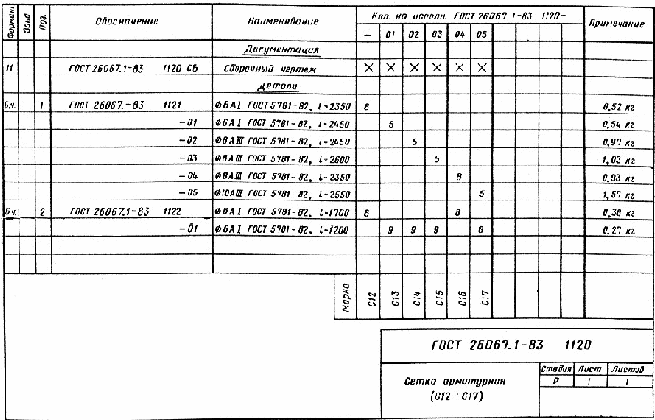

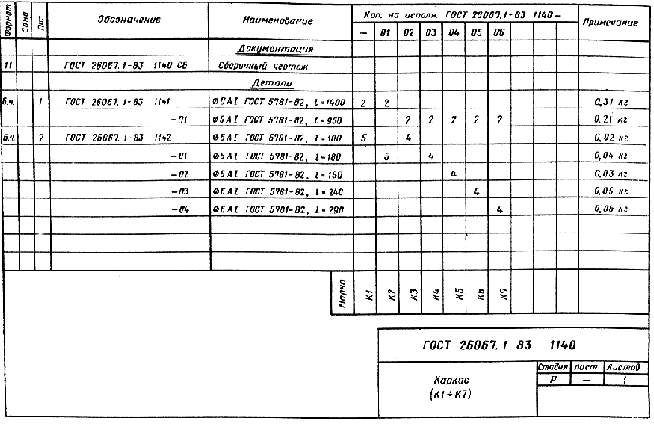

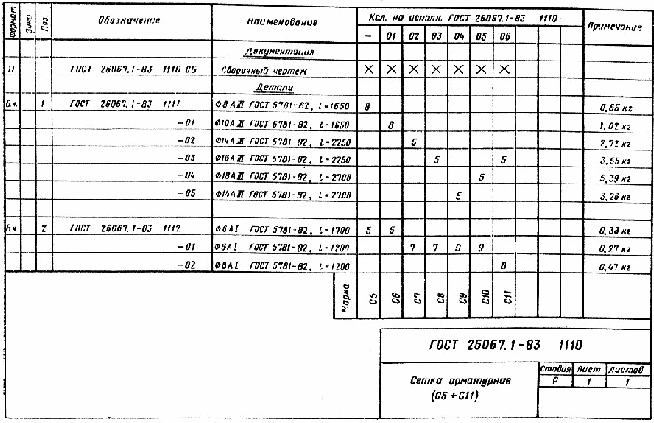

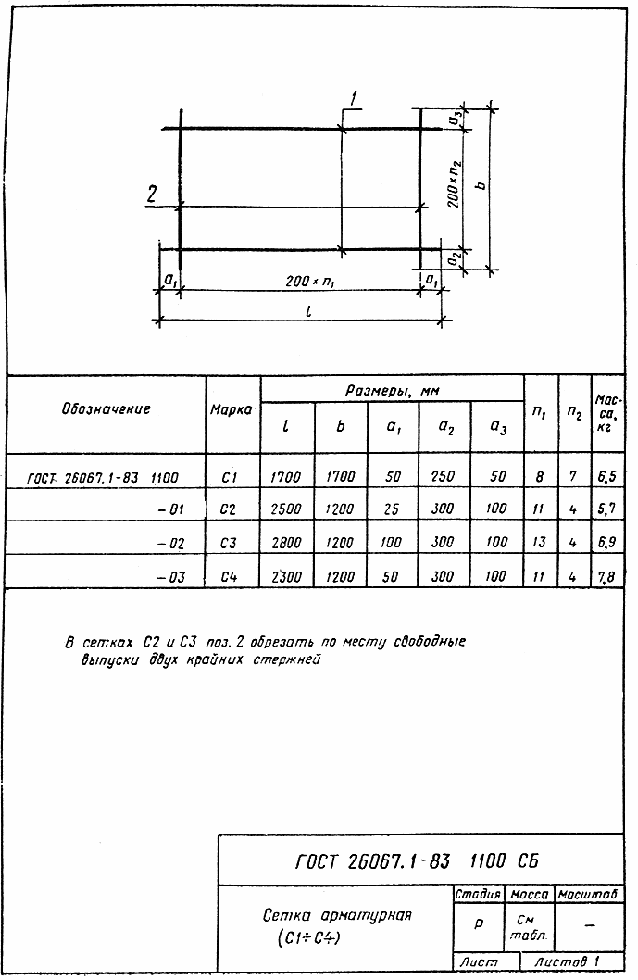

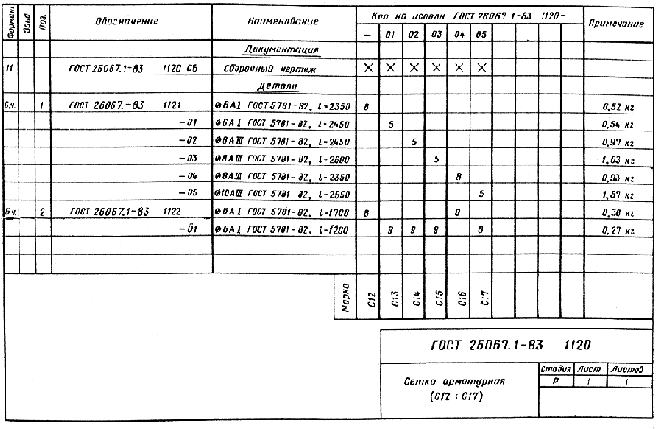

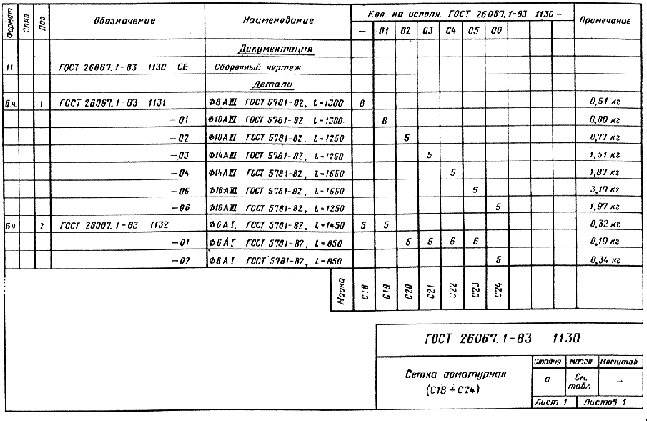

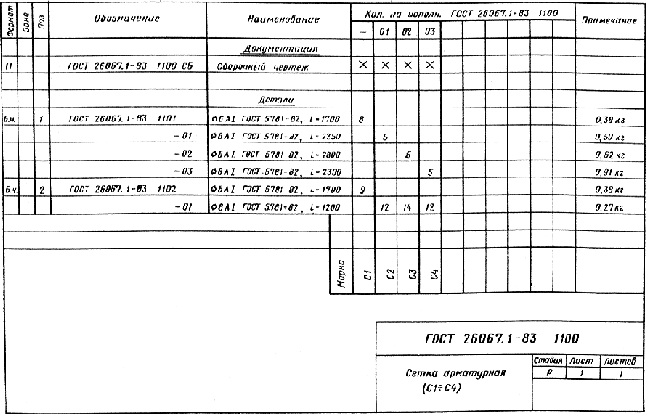

7.  Спецификация арматурных изделий сеток приведена на черт.1100, 1110, 1120 и 1130 ГОСТ 26067.1-83, каркасов - на черт.1140 ГОСТ 26067.1-83.

8.  Изготовление каркасов и сеток следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 10922-75 и СН 393-78.

9.  Деталь стыка между звеньями трубы и расход стали на один стык приведены в рекомендуемом приложении.





























ПРИЛОЖЕНИЕ

Рекомендуемое

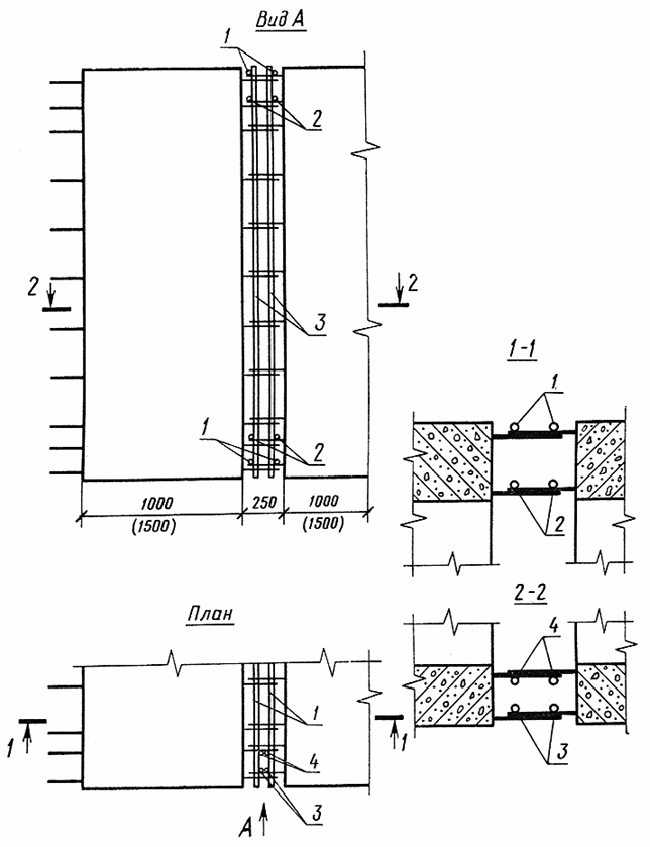

Деталь стыка между звеньями трубы

Ведомость расхода стали на один стык между звеньями

(левая часть табл.)



¦------------------------------------------------------------------------------¦

¦Поз.¦Кол.,¦Эскиз¦ Обозначение¦      Длина одной позиции, мм            ¦Приме-¦

¦    ¦ шт. ¦     ¦            ¦                                         ¦чание ¦

¦----+-----+-----+------------+-----------------------------------------+------¦

¦ 1  ¦  4  ¦ --- ¦6АI         ¦ 1700¦ 1700¦ 2200¦ 2200¦ 2300¦ 2800¦ 2800¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦ 2  ¦  4  ¦ --- ¦8AIII       ¦ 1700¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦    ¦     ¦     ¦10 AIII     ¦     ¦ 1700¦     ¦     ¦     ¦     ¦     ¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦    ¦     ¦     ¦14 AIII     ¦     ¦     ¦ 2200¦     ¦ 2800¦     ¦     ¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦    ¦     ¦     ¦16 AIII     ¦     ¦     ¦     ¦ 2200¦ 2300¦     ¦     ¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦    ¦     ¦     ¦18 AIII     ¦     ¦     ¦     ¦     ¦     ¦     ¦ 2800¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦ 3  ¦  4  ¦ --- ¦6АI         ¦ 2300¦ 2300¦ 2400¦     ¦     ¦ 2500¦ 2500¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦    ¦     ¦     ¦8AI         ¦     ¦     ¦     ¦ 2400¦ 2600¦     ¦     ¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦ 4  ¦  4  ¦ --- ¦6АI         ¦     ¦     ¦ 2400¦     ¦     ¦ 2500¦ 2500¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦    ¦     ¦     ¦8AI         ¦ 2300¦ 2300¦     ¦ 2400¦     ¦     ¦     ¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦    ¦     ¦     ¦10AIII      ¦     ¦     ¦     ¦     ¦ 2600¦     ¦     ¦      ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦    ¦     ¦     ¦Вязальная   ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+------¦

¦    ¦     ¦     ¦проволока   ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦      ¦

¦-----------------------------+-----+-----+-----+-----+-----+-----+-----+------¦

                     ¦        ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦

                     ¦  Марка ¦15.20¦15.20¦20.20¦20.20¦20.20¦25.20¦25.20¦

                     ¦        ¦  -1 ¦ -2  ¦ -1  ¦ -2  ¦ -3  ¦ -1  ¦ -2  ¦

                     +--------------------------------------------------+


Продолжение таблицы (правая часть)

--------------------------------------------------------------------------------

¦Поз.¦Кол.,¦Эскиз¦ Обозначение¦       Масса стали на один стык, кг      ¦Приме- ¦

¦    ¦ шт. ¦     ¦            ¦                                         ¦чание  ¦

¦----+-----+-----+------------+-----------------------------------------+-------¦

¦ 1  ¦  4  ¦ --- ¦6АI         ¦ 1,5 ¦ 1,5 ¦ 1,95¦ 1,95¦ 3,6 ¦ 2,5 ¦ 2,5 ¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦ 2  ¦  4  ¦ --- ¦8AIII       ¦ 2,7 ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦    ¦     ¦     ¦10 AIII     ¦     ¦ 4,2 ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦    ¦     ¦     ¦14 AIII     ¦     ¦     ¦106,0¦     ¦ 14,5¦ 13,5¦     ¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦    ¦     ¦     ¦16 AIII     ¦     ¦     ¦     ¦ 13,9¦     ¦     ¦     ¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦    ¦     ¦     ¦18 AIII     ¦     ¦     ¦     ¦     ¦     ¦     ¦ 22,4¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦ 3  ¦  4  ¦ --- ¦6АI         ¦ 2,0 ¦ 2,0 ¦ 2,13¦     ¦     ¦ 2,25¦ 2,20¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦    ¦     ¦     ¦8AI         ¦     ¦     ¦     ¦ 2,13¦ 4,10¦     ¦     ¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦ 4  ¦  4  ¦ --- ¦6АI         ¦     ¦     ¦ 2,13¦     ¦     ¦ 2,25¦ 2,20¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦    ¦     ¦     ¦8AI         ¦ 3,6 ¦ 3,6 ¦     ¦ 2,13¦     ¦     ¦     ¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦    ¦     ¦     ¦10AIII      ¦     ¦     ¦     ¦     ¦ 3,46¦     ¦     ¦       ¦

¦    ¦     ¦     ¦ГОСТ 5781-82¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦    ¦     ¦     ¦Вязальная   ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦       ¦

¦----+-----+-----+------------+-----+-----+-----+-----+-----+-----+-----+-------¦

¦    ¦     ¦     ¦проволока   ¦ 0,50¦ 0,60¦ 0,80¦ 1,00¦ 1,40¦ 1,00¦ 1,50¦       ¦

¦-----------------------------+-----+-----+-----+-----+-----+-----+-----+-------¦

                     ¦        ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦ ЗТП ¦

                     ¦  Марка ¦15.20¦15.20¦20.20¦20.20¦20.20¦25.20¦25.20¦

                     ¦        ¦  -1 ¦ -2  ¦ -1  ¦ -2  ¦ -3  ¦ -1  ¦ -2  ¦

                     +--------------------------------------------------+


Текст сверен по:

официальное издание

Госстрой СССР. -

М.: Издательство стандартов, 1984
