ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КОНВЕЙЕРЫ ПОДВЕСНЫЕ ЦЕПНЫЕ

НАИМЕНОВАНИЯ ЧАСТЕЙ

ГОСТ 25721-83
(СТ СЭВ 1338-78)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНВЕЙЕРЫ ПОДВЕСНЫЕ ЦЕПНЫЕ

Наименования частей

Overhead chain conveyors. Parts names

ГОСТ
25721-83

(СТ СЭВ 1338-78)

Постановлением Государственного комитета СССР по стандартам от 14 апреля 1983 г. № 1838 срок введения установлен

с 01.01.84



1. Настоящий стандарт распространяется на цепные подвесные конвейеры и устанавливает наименования их частей.

Стандарт полностью соответствует СТ СЭВ 1338-78.

2. Наименования частей цепных подвесных грузонесущих конвейеров должны соответствовать указанным на черт. 1 и в табл. 1.

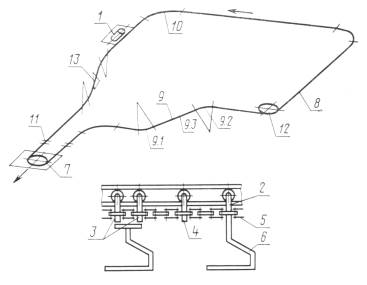

Черт. 1

Таблица 1

Позиция по черт. 1

Наименование части

Позиция по черт. 1

Наименование части

1

Привод

9

Вертикальный поворот

2

Рабочая каретка

9.1

Вертикальный поворот, нижняя часть

3

Траверсная каретка

9.2

Вертикальный поворот, верхняя часть

4

Поддерживающая каретка

9.3

Вертикальный поворот, наклонная часть

5

Тяговая цепь

10

Горизонтальный поворот

6

Подвеска для груза

11

Раздвижной стык

7

Натяжное устройство

12

Поворотное устройство

8

Прямолинейный участок горизонтальный

13

Ловитель



3. Наименования частей цепных подвесных грузоведущих конвейеров должны соответствовать указанным на черт. 2 и в табл. 2.

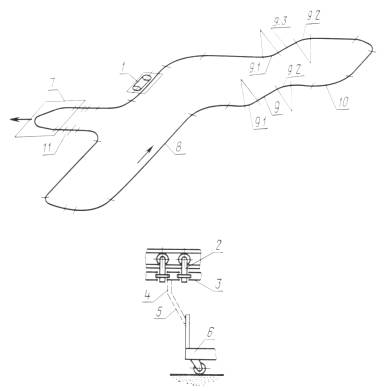

Черт. 2

Таблица 2

Позиция по черт. 2

Наименование части

Позиция по черт. 2

Наименование части

1

Привод

8

Прямолинейный участок, горизонтальный

2

Каретка

9

Вертикальный поворот

3

Тяговая цепь

9.1

Вертикальный поворот, нижняя часть

4

Грузоведущее устройство

9.2

Вертикальный поворот, верхняя часть

5

Прицепное устройство

9.3

Вертикальный поворот, наклонная часть

6

Напольная тележка

10

Горизонтальный поворот

7

Натяжное устройство

11

Раздвижной стык



4. Наименования частей цепных подвесных толкающих конвейеров должны соответствовать указанным на черт. 3 и в табл. 3.

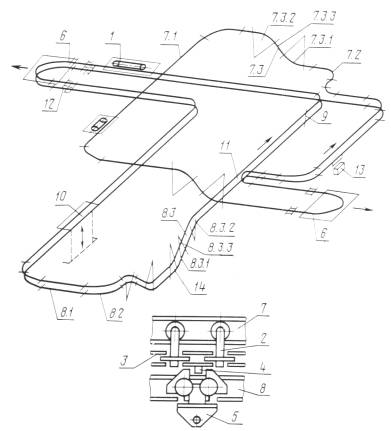

Черт. 3

Таблица 3

Позиция по черт. 3

Наименование части

Позиция по черт. 3

Наименование части

1

Привод

8

Грузовой путь

2

Каретка

8.1

Прямолинейный участок, горизонтальный

3

Тяговая цепь

8.2

Горизонтальный поворот

4

Толкатель

8.3

Вертикальный поворот

5

Грузовая тележка

8.3.1

Вертикальный поворот, нижняя часть

6

Натяжное устройство

8.3.2

Вертикальный поворот, верхняя часть

7

Тяговый путь

8.3.3

Вертикальный поворот, наклонная часть

7.1

Прямолинейный участок, горизонтальный

9

Останов

7.2

Горизонтальный поворот

10

Опускная секция

7.3

Вертикальный поворот

11

Стрелка

7.3.1

Вертикальный поворот, нижняя часть

12

Раздвижной стык

7.3.2

Вертикальный поворот, верхняя часть

13

Подвеска для груза

7.3.3

Вертикальный поворот, наклонная часть

14

Ловитель
