ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РУКАВА РЕЗИНОВЫЕ ВЫСОКОГО
ДАВЛЕНИЯ С МЕТАЛЛИЧЕСКИМИ
НАВИВКАМИ НЕАРМИРОВАННЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 25452-90

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

МОСКВА

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РУКАВА РЕЗИНОВЫЕ ВЫСОКОГО ДАВЛЕНИЯ С МЕТАЛЛИЧЕСКИМИ НАВИВКАМИ НЕАРМИРОВАННЫЕ

Технические условия

High-pressure rubber hoses, spiral wire reinforced without assembly. Specifications

ГОСТ
254
52-90

Срок действия с 01.07.91

до 01.07.96

Настоящий стандарт распространяется на неармированные резиновые рукава с металлическими навивками (далее - рукава), применяемые в качестве гибких трубопроводов для подачи под высоким давлением жидкостей, работоспособные в районах умеренного, тропического и холодного климата.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Рукава должны изготовляться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Основные параметры и размеры рукавов должны соответствовать указанным в табл. 1.

1.2.2. Разнотолщинность стенок рукавов, мм, должна быть не более для рукавов с внутренним диаметром:

до 6 мм........................................................ 0,8

св. 6 мм до 20 мм включ............................ 1,0

» 20 мм........................................................ 1,3

1.2.3. Длина рукавов должна быть согласована между изготовителем и потребителем. Предельное отклонение по длине рукавов должна быть ± 1 %. Максимальная длина рукава - 9,6 м.

1.2.4. Коды ОКП рукавов приведены в приложении 1.

Таблица 1

Внутренний диаметр рукава, мм

Наружный диаметр рукава, мм

Наружный диаметр верхней металлической навивки, мм*

Внутренний диаметр первой металлической навивки, мм*

Минимальный радиус изгиба, мм

Диаметр проволоки, мм

Усилие разрыва проволоки, Н

Разрывное давление, Р, МПа, не менее

Номинальное давление, МПа, при запасе прочности

Масса 1 м, кг (справочная)

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

трехкратном

четырехкратном

4

± 0,3

16,4

± 0,8

13,4

± 0,6

8,4

± 0,5

90

0,4

270 - 362

225

75

56

0,5

6

18,4

15,4

10,4

105

0,4

270 - 362

200

66

50

0,61









± 0,7

















8



19,6

16,6

12,4

115

0,3

150 - 205

140

46

35

0,58

8

+0,5

20,4

17,4

12,4

115

0,4

270 - 362

170

56

42,5

0,7



-0,3







± 0,6















10



22,4

19,4

14,4

130

0,4

270 - 362

155

51

38

0,81



± 0,5





















12

23,6

20,6

16,4

180

0,3

150 - 180

100

33

25

0,75

12

23,6

20,6

16,4

180

0,3

175 - 205

120

40

30

0,75

12

24,4

21,4

16,4

180

0,4

310 - 362

140

46

35

0,9

12

25,4

22,4

17,0

200

0,5

481 - 540

175

58

43,5

1,2









± 0,7















16

27,6

24,6

20,4

200

0,3

150 - 180

90

30

22,5

0,91

16

27,6

24,6

20,4

200

0,3

175 - 205

105

35

26

0,91

16

28,4

25,4

20,4

200

0,4

270 - 310

120

40

30

1,1

16

28,9

25,9

20,4

200

0,5

423 - 481

150

50

37,5

1,28

(20)

31,6

28,6

24,4

240

0,3

150 - 180

68

22,5

17

1,08

(20)

31,6

28,6

24,4

240

0,3

150 - 180

72

24

18

1,1

(20)

31,6

28,6

24,4

240

0,3

175 - 205

84

28

21

1,1

20

32,4

29,4

24,4

240

0,4

270 - 310

100

33

25

1,3

20

32,9

29,9

24,4

240

0,5

423 - 481

129

43

32

1,5

25

38,8

34,8

29,8

300

0,4

270 - 310

84

28

21

1,65

25

39,3

35,3

29,8

300

0,5

423 - 841

110

36,5

27,5

1,9

























25

40,1

+1

36,1

29,8

300

0,6

692 - 775

140

46,5

35

2,3

32

46,7

42,7

37,2

420

0,5

423 - 481

87

29

21,5

2,38



























38

+0,3

53,5

+1,0

49,5

44,0

500

0,5

423 - 481

72

24

18

2,76

38

-0,7

53,5

-1,5

49,5

44,0

500

0,5

481 - 540

80

26,5

20

2,76

Примечания:

1. Рукава, диаметры которых указаны в скобках, изготовляют по согласованию между изготовителем и потребителем.

2. Показатели, обозначенные знаком «*», изготовитель не определяет, значения обеспечиваются технологией изготовления; потребитель контролирует при подготовке рукавов к армированию присоединительной арматурой.

Пример условного обозначения рукава внутренним диаметром 16 мм, наружным диаметром 28,4 мм на разрывное давление 120 МПа, работоспособного в районах с умеренным климатом:

Рукав 16´28-120-У ГОСТ 25452-90

То же, для рукава, работоспособного в районах с холодным климатом:

Рукав 16´28-120-ХЛ ГОСТ 25452-90

То же, для рукава, работоспособного в районах с тропическим климатом:

Рукав 16´28-120-Т ГОСТ 25452-90

В условном обозначении размер наружного диаметра рукава округляют до целого числа.

1.3. Характеристики

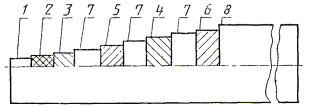

1.3.1. Рукава должны состоять из внутреннего резинового слоя, защитного текстильного слоя, четырех силовых слоев из латунированной проволоки, промежуточных резиновых слоев и наружного резинового слоя.

Схема рукава с указанием направления навивок приведена в приложении 2.

1.3.2. Рукава должны быть работоспособными в условиях умеренного и тропического климата при температуре окружающего воздуха от минус 40 до плюс 70 °С, в условиях холодного климата - от минус 50 до плюс 70 °С, в рабочих средах и при температурах, указанных в табл. 2.

Таблица 2

Рабочая среда

Температура рабочей среды, °С, для климата

умеренного и тропического

холодного

Бензин

От -40 до +25

От -50 до +25

Керосин, гидравлические и моторные масла на нефтяной основе и их заменители

От -40 до +100

От -50 до +100

Водомасляная эмульсия

От +5 до +100

От +5 до +100

Вода

От +5 до +93

От +5 до +93

Допускается эксплуатировать рукава в течение 48 ч в условиях холодного климата при температуре окружающего воздуха до минус 60 °С.

1.3.3. Рукава, предназначенные для районов с умеренным и тропическим климатом, должны быть морозостойкими при температуре минус 40 °С, для районов с холодным климатом - при температуре минус 50 °С.

1.3.4. Резиновые смеси рукавов в тропическом исполнении по защите от старения должны соответствовать III группе по ГОСТ 15152, категориям размещения по ГОСТ 15150:

наружный слой - 1 - 5;

внутренний и промежуточный слой - 3 - 5.

1.3.5. Рукава должны быть герметичными при гидравлическом давлении 0,5 Р ± 5 %, где Р - разрывное давление (табл. 1).

Предельные значения испытательного давления округляют до целого числа.

1.3.6. При испытании на прочность гидравлическим давлением разрывное давление должно соответствовать указанному в табл. 1.

1.3.7. Рукава должны выдерживать при испытаниях на стендах не менее 500000 импульсных циклов при динамическом режиме нагружения. Импульсный цикл должен соответствовать указанному в приложении 3.

Норма вводится с 01.01.94. Определение обязательно.

1.3.8. Ресурс рукавов при g = 0,95 должен быть 12000 моточасов.

1.3.9. Прочность связи наружного резинового слоя с верхней металлической навивкой должна быть не менее 3,0 кН/м. Для рукавов внутренним диаметром 12 мм и менее показатель прочности связи наружного резинового слоя с верхней металлической навивкой не определяют.

1.3.10. Изменение длины рукава при подаче давления, равного 0,25Р ± 5 %, не должно превышать  %.

1.3.11. Изменение массы внутреннего и наружного резиновых слоев при испытании на набухание в стандартной жидкости Б но ГОСТ 9.030 в течение 22 - 24 ч при температуре (23 ± 2) °С должно быть не более 30 %.

1.3.12. Поверхность внутреннего резинового слоя должна быть без складок, пористости, пузырей, раковин, трещин.

Допускаются отпечатки от дорнов.

1.3.13. Поверхность наружного резинового слоя должна быть без пузырей, отслоений, оголенных участков навивки.

Допускается наличие ворса, отпечатки кромок и складок бинта, следы обработки, образуемые при устранении дефектов, углубления, возвышения и пролежни в пределах поля допуска на наружный диаметр, отслоения и следы коррозии в торце рукава.

1.3.14. Допускается внешний вид рукавов устанавливать в соответствии с пп. 1.3.12 и 1.3.13 по контрольным образцам, утвержденным в установленном порядке.

1.4. Маркировка

1.4.1. На каждом рукаве по всей длине вдоль оси несмываемой краской должны быть четко указаны:

товарный знак или товарный знак и наименование предприятия-изготовителя;

условное обозначение рукава без слова «рукав»;

дата изготовления (месяц, год).

1.4.2. Транспортная маркировка - по ГОСТ 14192. К маркировке грузового места, в которое вкладывают документ о качестве, добавляют надпись «Документ здесь».

1.5. Упаковка

1.5.1. Рукава упаковывают в пачки или бухты с соблюдением минимального радиуса изгиба, указанного в табл. 1, масса упаковочной единицы - не более 50 кг.

Рукава перевязывают веревкой по ГОСТ 2297 или другим перевязочным материалом, обеспечивающим качество упаковки, в двух-пяти местах в зависимости от длины пачки или диаметра бухты.

1.5.2. Упаковывание рукавов при транспортировании их в районы Крайнего Севера и приравненные к ним - по ГОСТ 15846.

1.5.3. Упакованные рукава с соблюдением минимальных радиусов изгиба укладывают в дощатые ящики типа III-2 размером 800´1200´600 мм по ГОСТ 2991, плоские поддоны по ГОСТ 9078, ящичные или стоечные поддоны по ГОСТ 9570, контейнеры по ГОСТ 18477 и другие контейнеры, обеспечивающие сохранность рукавов.

Рукава, уложенные на плоские поддоны, формируют в транспортные пакеты по ГОСТ 26663.

1.5.4. На каждую упаковочную единицу прикрепляют ярлык с указанием:

товарного знака или товарного знака и наименования предприятия-изготовителя;

условного обозначения рукава;

номера партии;

общей длины рукавов;

длины рукава;

даты изготовления (месяц, год);

штампа технического контроля или личного клейма упаковщика.

2. ПРИЕМКА

2.1. Рукава принимают партиями. Партией считают рукава одного типоразмера общей длиной не более 2000 м, сопровождаемые одним документом о качестве, содержащим следующие данные:

товарный знак или товарный знак и наименование предприятия-изготовителя;

номер партии;

условное обозначение рукавов;

общую длину;

месяц и год изготовления;

штамп технического контроля.

2.2. Приемосдаточные испытания проводят по показателям и в объеме, указанным в табл. 3.

Таблица 3

Наименование показателя

Объем выборки от партии

Внешний вид, длина рукава, герметичность рукавов при испытании гидравлическим давлением

2 %, но не менее двух рукавов

Внутренний и наружный диаметры, разнотолщинность стенок, состояние внутренней поверхности рукавов, прочность связи наружного резинового слоя с верхней металлической навивкой

3 рукава

Прочность рукавов при разрыве гидравлическим давлением

2 рукава

2.3. При получении неудовлетворительных результатов приемосдаточных испытаний хотя бы по одному из показателей, по нему проводят повторные испытания на удвоенном объеме выборки, взятой от той же партии.

Результаты повторных испытаний распространяют на всю партию.

При получении неудовлетворительных результатов испытаний по внешнему виду, длине рукава, внутреннему и наружному диаметру, разнотолщинности стенок рукава, герметичности рукава при испытании гидравлическим давлением испытывают каждый рукав партии.

2.4. Периодические испытания проводят в сроки по показателям и в объеме, указанным в табл. 4.

2.5. При получении неудовлетворительных результатов периодических испытаний, кроме прочности рукавов при динамическом режиме нагружения, проводят повторные испытания на удвоенном количестве рукавов, взятых от той же партии.

Таблица 4

Наименование показателя

Периодичность испытания

Количество испытуемых рукавов

Морозостойкость рукавов

1 раз в полугодие

3 рукава или три закладки резиновой смеси

Прочность рукавов при динамическом режиме нагружения

1 раз в 2 года

Не менее 4 рукавов

Изменение длины рукавов при подаче давления, равного 0,25Р

1 раз в квартал

3 рукава

Изменение массы внутреннего и наружного слоев после пребывания в среде, указанной в п. 1.3.11

1 раз в месяц

2 рукава

При получении неудовлетворительных результатов повторных испытаний изготовитель переводит испытания по данному показателю в категорию приемосдаточных до получения положительных результатов не менее чем на трех партиях подряд.

При получении неудовлетворительных результатов испытаний по прочности рукавов при динамическом режиме нагружения испытания проводят после устранения причин, вызывающих несоответствие указанного показателя установленной норме, в объеме согласно табл. 4.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Размеры рукавов измеряют линейкой по ГОСТ 427, рулеткой по ГОСТ 7502, штангенциркулем типа ШЦ-1, ШЦ-2 по ГОСТ 166, стенкомером типа С-10А, С-10Б, С-25 по ГОСТ 11358.

Время контролируют секундомером по ГОСТ 5072 и часами 2-го класса точности.

3.1.1. Внутренний и наружный диаметр рукава измеряют штангенциркулем на расстоянии не менее 3 мм от торца рукава в нескольких направлениях.

За результат принимают среднее арифметическое всех измерений.

3.1.2. Разнотолщинность стенок рукава измеряют стенкомером или штангенциркулем на расстоянии не менее 5 мм от торца рукава в двух взаимно перпендикулярных направлениях.

За разнотолщинность принимают разность между максимальным и минимальным значениями.

3.1.3. Длину рукава измеряют рулеткой или металлической линейкой.

3.2. Для определения морозостойкости рукавов от концов каждого отобранного рукава отрезают по два образца длиной 1000 - 1200 мм и выдерживают не менее 4 ч в холодильной камере при температуре, указанной в п. 1.3.3, с допускаемым отклонением минус 2 °С. Затем за время не более 12 с рукава внутренним диаметром до 20 мм включительно изгибают на 180° вокруг оправки диаметром, равным двум минимальным радиусам изгиба, с предельным отклонением ± 2 мм, рукава внутренним диаметром свыше 20 мм - на 90°. Допускается изгибать рукава вне холодильной камеры.

Рукав выдерживают при комнатной температуре, осматривают и испытывают на герметичность.

На наружной поверхности рукава не должно быть трещин, а при испытании его по п. 3.3.1 рукав должен быть герметичным.

Допускается оценивать морозостойкость рукавов испытанием резин по ГОСТ 7912.

3.3. Гидравлические испытания рукавов проводят, применяя манометры по ГОСТ 2405 с классом точности не ниже 1,5.

В качестве испытательной жидкости применяют воду или другую рабочую жидкость, указанную в табл. 2.

Если образец не выдержал испытаний по пп. 1.3.5 - 1.3.7 на участке не более 25 мм от присоединительной арматуры, то результат испытания не учитывают и испытание повторяют на новых образцах.

3.3.1. Испытание рукавов на герметичность гидравлическим давлением проводят на рукавах максимальной длины, находящихся в партии, предъявленной на испытание. Один конец рукава присоединяют к источнику давления, наполняют рукав испытательной жидкостью до полного удаления из него воздуха. После этого второй конец рукава заглушают, повышают давление в рукаве не более 2 мин до испытательного указанного в п. 1.3.5, и выдерживают рукав при этом давлении не менее 1 мин. На рукаве не должно быть разрывов, просачивания жидкости и местных вздутий.

3.3.2. Для определения прочности рукавов при разрыве гидравлическим давлением от концов каждого отобранного рукава отрезают по два образца длиной (1000 ± 10) мм или отбирают четыре образца максимальной длины при комплектовании партии с длиной отрезка рукава менее 1000 мм.

Испытывают рукава по методу, указанному в п. 3.3.1, повышая давление в рукаве до разрывного, указанного в табл. 1.

3.3.3. Испытание рукавов на прочность при динамическом режиме нагружения проводят на рукавах, прошедших испытание на герметичность по п. 3.3.1. Длину образца между присоединительной арматурой вычисляют по приложению 4.

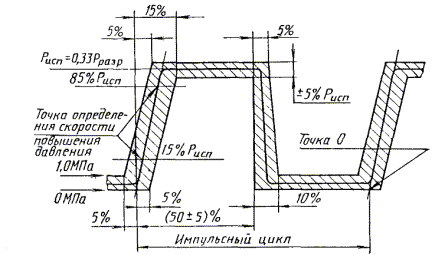

Оборудование для испытания должно обеспечивать изменение давления с частотой 0,50 - 1,25 Гц (от 30 до 75 циклов в минуту), при этом каждый цикл должен отвечать требованиям импульсного цикла, указанным в приложении 3. Скорость повышения давления на прямом участке должна быть от 350 до 700 МПа/с.

Значение испытательного давления должно быть равным 0,33Р, где Р - разрывное давление (табл. 1).

Температура испытательной жидкости должна быть (93 ± 5) °С.

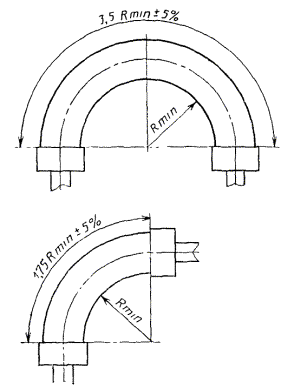

Образцы присоединяют по схеме, указанной в приложении 4. Образцы рукавов внутренним диаметром до 20 мм включительно изгибают на 180° так, чтобы подсоединенные элементы оборудования были параллельны, диаметром свыше 20 мм должны быть присоединены в прямом положении или изогнуты на 90°.

3.4. Для определения прочности связи наружного резинового слоя с верхней металлической навивкой от рукава отрезают три образца в виде колец шириной 30 - 40 мм.

Прорезают наружный слой образца в двух местах по окружности на расстоянии 10 - 25 мм друг от друга, таким образом, чтобы отделяемый слой располагался в середине образца.

На рабочем участке резины делают надрез по всей ширине кольца до металлической навивки и по линии надреза с одной стороны отслаивают резину на длину, достаточную для закрепления ее в зажиме разрывной машины. Кольцо надевают на стержень так, чтобы оно могло свободно вращаться вокруг своей оси. Отслоенный участок закрепляют в верхнем зажиме разрывной машины, а стержень - в нижнем. Испытывают на разрывной машине по ГОСТ 28840, скорость движения нижнего зажима (100 ± 10) мм/мин.

При испытании каждого образца записывают не менее пяти парных результатов (минимальных и максимальных).

Прочность связи вычисляют по ГОСТ 6768. При невозможности отслоения резинового слоя вручную (происходит разрыв резины), или при разрыве резинового слоя при испытании образец считается выдержавшим испытание.

3.5. Испытания рукавов в соответствии с п. 1.3.10 проводят, отмечая при помощи металлической линейки на рукаве, находящемся под нагрузкой, равной 10 % давления, равного 0,25Р, участок длиной (250 ± 1) мм. Конечные точки отрезка должны находиться на расстоянии не менее 100 мм от арматуры. Затем давление повышают до 0,25Р и поддерживают его до окончания измерения длины отмеченного участка. Относительное изменение длины рукава (DL) в процентах вычисляют по формуле

где L - длина измеренного отрезка рукава при давлении, равном 0,25Р. Результат вычисления округляют до первого десятичного знака.

3.6. Изменение массы внутреннего и наружного резиновых слоев после выдержки образцов в среде, указанной в п. 1.3.11, определяют по ГОСТ 9.030 на образцах резины внутреннего и наружного слоев, отслоенных от рукава и тщательно зачищенных от клея и нитей.

Допускается определять изменение массы на образцах, отобранных от вулканированной трубки из резины, применяемой для изготовления данной партии рукавов.

3.7. Для проверки состояния внутренней поверхности рукавов от каждого отобранного рукава отрезают образец длиной не менее 250 мм и осматривают, направляя его на источник света.

3.8. Внешний вид наружной поверхности и торцов рукавов проверяют визуально.

3.9. Допускается проверять внешний вид рукавов в соответствии с пп. 1.3.12, 1.3.13 по контрольным образцам, утвержденным в установленном порядке.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Рукава транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.

При транспортировании рукавов всеми видами транспорта, кроме железнодорожного, допускается по согласованию с потребителем рукава в транспортную тару не упаковывать.

4.2. Рукава хранят в расправленном виде или в упаковке предприятия-изготовителя в закрытом складском помещении на стеллажах или в специальных контейнерах при температуре не ниже указанной в п. 1.3.2.

Не допускается совместное транспортирование и хранение с маслами, бензином, их парами, а также другими веществами, разрушающими резину, текстильный слой и вызывающими коррозию металлической проволоки.

Не допускается хранить рукава в помещении с искусственными источниками света, способными испускать ультрафиолетовые лучи.

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5.1. При эксплуатации рукавов соблюдают нормы давлений, температур, минимальных радиусов изгиба, установленных настоящим стандартом.

Нe допускаются механические повреждения рукавов.

5.2. При монтаже рукавов не допускается:

скручивание рукавов относительно оси;

установка рукава изгибами меньше минимального радиуса изгиба;

контакт резиновых слоев рукава с горячими трубопроводами температурой выше 100 °С.

5.3. После демонтажа необходимо очистить внутреннюю поверхность рукавов от перекачиваемого продукта и закрыть торцы специальными заглушками.

5.4. Детали наконечника в местах контакта с резиной не должны иметь задиров, заусенцев и острых граней.

Разрушение в месте крепления рукава к присоединительной арматуре или на расстоянии не более 25 мм от нее дефектом рукава не считают.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие рукавов требованиям настоящего стандарта при соблюдении условий эксплуатации, хранения, транспортирования и монтажа.

6.2. Гарантийный срок хранения рукавов - 6 лет со дня изготовления.

6.3. Гарантийный срок эксплуатации (наработки) рукавов в пределах гарантийного срока хранения устанавливается равным гарантийному сроку эксплуатации (наработки) машин, для которых рукава являются комплектующими изделиями.

ПРИЛОЖЕНИЕ 1

Обязательное

КОДЫ ОКП

Внутренний диаметр, мм

Наружный диаметр, мм

Разрывное давление, МПа

Код ОКП для климата

умеренного

тропического

холодного

4

16

225

25 5411 4811

25 5411 4841

25 5411 4871

6

18

200

25 5411 4812

25 5411 4842

25 5411 4872

8

20

140

25 5411 4813

25 5411 4843

25 5411 4873

8

20

170

25 5411 4814

25 5411 4844

25 5411 4874

10

22

155

25 5411 4815

25 5411 4845

25 5411 4875

12

24

100

25 5411 4816

25 5411 4846

25 5411 4876

12

24

120

25 5411 4817

25 5411 4847

25 5411 4877

12

24

140

25 5411 4818

25 5411 4848

25 5411 4878

12

25

175

25 5411 4819

25 5411 4849

25 5411 4879

16

28

90

25 5411 4821

25 5411 4851

25 5411 4881

16

28

105

25 5411 4822

25 5411 4852

25 5411 4882

16

28

120

25 5411 4823

25 5411 4853

25 5411 4883

16

29

150

25 5411 4824

25 5411 4854

25 5411 4884

20

32

68

25 5411 4825

25 5411 4855

25 5411 4885

20

32

72

25 5411 4826

25 5411 4856

25 5411 4886

20

32

84

25 5411 4827

25 5411 4857

25 5411 4887

20

32

100

25 5411 4828

25 5411 4858

25 5411 4888

20

33

129

25 5411 4829

25 5411 4859

25 5411 4889

25

39

84

25 5411 4831

25 5411 4861

25 5411 4891

25

39

110

25 5411 4832

25 5411 4862

25 5411 4892

25

40

140

25 5411 4833

25 5411 4863

25 5411 4893

32

47

87

25 5411 4834

25 5411 4864

25 5411 4894

38

54

72

25 5411 4835

25 5411 4865

25 5411 4895

38

54

80

25 5411 4836

25 5411 4866

25 5411 4896

ПРИЛОЖЕНИЕ 2

Обязательное

СХЕМА РУКАВА

1 - внутренний резиновый слой; 2 - текстильный защитный слой; 3 и 4 - силовые слои с правым направлением навивки; 5 и 6 - силовые слои с левым направлением навивки; 7 - промежуточный резиновый слой; 8 - наружный резиновый слой

ПРИЛОЖЕНИЕ 3

Обязательное

ИМПУЛЬСНЫЙ ЦИКЛ ДИНАМИЧЕСКОГО ИСПЫТАНИЯ РУКАВОВ

ПРИЛОЖЕНИЕ 4

Обязательное

СХЕМА ИЗГИБА РУКАВОВ ПРИ ДИНАМИЧЕСКИХ ИСПЫТАНИЯХ

R - минимальный радиус изгиба

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химической и нефтехимической промышленности СССР

РАЗРАБОТЧИКИ

В.Г. Ищенко, А.И. Малышев, К.Г. Кузнецов, Ю.И. Лукашев, Г.А. Павлова, В.С. Адаменко, В.В. Маркин, Е.П. Куприна

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.04.90 № 1028

3. Срок первой проверки - 1995 г., периодичность проверки 5 лет

4. Стандарт соответствует международному стандарту ИСО 3862-80 в части рукавов типов 1 и 2

5. ВЗАМЕН ГОСТ 25452-82

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9.030-74

1.3.11, 3.6

ГОСТ 166-80

3.1

ГОСТ 427-75

3.1

ГОСТ 2297-90

1.5.1

ГОСТ 2405-88

3.3

ГОСТ 2991-85

1.5.3

ГОСТ 5072-79

3.1

ГОСТ 6768-75

3.4

ГОСТ 7502-89

3.1

ГОСТ 7912-74

3.2

ГОСТ 9078-84

1.5.3

ГОСТ 9570-84

1.5.3

ГОСТ 11358-89

3.1

ГОСТ 14192-77

1.4.2

ГОСТ 15150-69

1.3.4

ГОСТ 15152-69

1.3.4

ГОСТ 15846-79

1.5.2

ГОСТ 18477-79

1.5.3

ГОСТ 26663-85

1.5.3

ГОСТ 28840-90

4.3

7. ПЕРЕИЗДАНИЕ. Март 1994 г.

СОДЕРЖАНИЕ






Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Полезное >>





Смотри также: Каталог «Полезное» >>
Фотогалереи (14) >>
Статьи (461) >>
ГОСТы (1431) >>
СНиПы (45) >>
СанПиНы (2) >>
Нормативные документы (9) >>
ВСН (12) >>
Задать вопрос в форуме >>
Строительные блоги (31) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
