МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 49

Конструкция и размеры

Hard metal brazed tips, type 49. Design and dimensions

ГОСТ
25423-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для торцевых фрез.

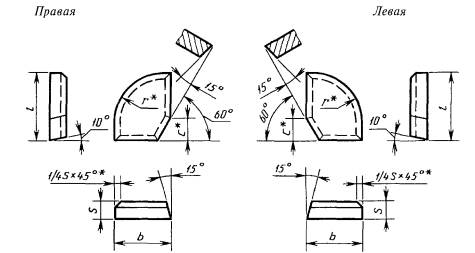

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин

l

b

s

r

с

Основное применение

Дополнительное применение

Применение по специальному заказу

правых

левых

49010

-

15

12

3,0

12,5

3

№ 2

№ 3, № 4, № 5, № 8, № 9, № 10, № 11

№ 12, № 13

49030

-

8

№ 2

№ 3, № 4, № 5, № 8, № 9, № 10, № 11

№ 12, № 13

49050

49060

20

16

3,5

16,0

3

№ 4, № 10

№ 2, № 3, № 5, № 8, № 9, № 11

№ 12, № 13

49070

49080

8

№ 4, № 10

№ 2, № 3, № 5, № 8, № 9, № 11

№ 12, № 13

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 8 - ВК6-М; ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ; № 12 - ТТ20К9; № 13 - Т8К7.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

правых

левых

Т15К6

Т14К8

Т5К10

ТТ10К8-Б

ВК6-ОМ, ВК6-М, ВК6

ВК8

ВК10-ХОМ

ТТ20К9

Т8К7

49010

-

4,55

4,57

5,12

5,48

5,94

5,86

5,90

5,02

5,24

49030

-

4,03

4,05

4,53

4,85

5,26

5,19

5,23

4,44

4,64

49050

49060

9,52

9,57

10,80

11,60

12,60

12,40

12,49

10,60

11,00

49070

49080

8,90

8,96

10,10

10,80

11,80

11,60

11,68

9,90

10,30

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2763

3. ВЗАМЕН ГОСТ 25423-82
