МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 48

Конструкция и размеры

Hard metal brazed tips, type 48. Design and dimensions

ГОСТ
25422-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для резцов при нарезании трапецеидальной резьбы.

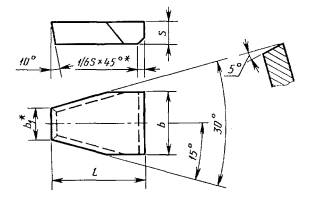

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин

l

b

b1

s

Основное применение

Дополнительное применение

48010

12

4,0

1,5

4

№ 2

№ 4, № 8, № 9, № 10

48030

16

5,5

2,1

№ 2

№ 4, № 8, № 9, № 10

48050

18

8,5

3,4

6

№ 2, № 10

№ 4, № 8, № 9

48070

10,0

4,6

№ 2

№ 4, № 8, № 9, № 10

48090

20

13,0

5,8

№ 10

№ 2, № 4, № 8, № 9

48110

22

15,0

7,2

№ 10

№ 2, № 4, № 8, № 9, № 10

48130

25

18,0

8,8

7

№ 10

№ 2, № 4, № 8, № 9

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 2 -Т15К6; № 4 - Т5К10; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплаве марок

Т15К6

Т5К10

ВК6-ОМ, ВК6-М, ВК6

ВК8

48010

1,78

2,02

2,36

2,33

48030

3,32

3,76

4,40

4,33

48050

8,20

9,30

10,80

10,70

48070

9,75

11,00

12,90

12,70

48090

13,60

15,40

17,90

17,70

48110

17,60

20,00

23,30

23,00

48130

27,90

31,70

36,90

36,50

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2763

3. ВЗАМЕН ГОСТ 25422-82

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3

5. ПЕРЕИЗДАНИЕ 2006 г.
