МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПОВ 01, 02, 61, 62

Конструкция и размеры

Hard metal brazed tips, types 01, 02, 61, 62. Design and dimensions

ГОСТ
25395-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для проходных, расточных и револьверных резцов.

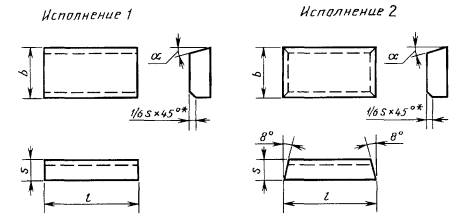

2. Конструкция и размеры пластины должны соответствовать указанным на чертеже и в табл. 1.

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин исполнения

l

b

s

a, град.

Основное применение

Дополнительное применение

Применение по специальному заказу

1

2

01291

-

5

3

2,0

-

№ 1, № 7

№ 8, № 11

№ 2, № 3, № 4, № 5, № 6, № 9, № 10

01311

-

6

4

2,5

-

№ 1, № 7

№ 8, № 11

№ 2, № 3, № 4, № 5, № 6, № 9, № 10

01331

-

8

5

3,0

-

№ 1, № 7

№ 2, № 8, № 11

№ 3, № 4, № 5, № 6, № 9, № 10

02611

-

10

6

2,5

-

№ 1, № 7

№ 2, № 3, № 8, № 11

№ 4, № 5, № 6, № 9, № 10

01351

01352

10

4,0

18

№ 1, № 2, № 5, № 7

№ 3, № 8, № 9, № 11

№ 4, № 6, № 10

61351

61352

8

№ 1, № 2, № 7

№ 3, № 5, № 8, № 9, № 11

№ 4, № 6, № 10

02631

-

12

8

3,0

-

№ 1, № 2, № 3, № 7

№ 5, № 8, № 9, № 10, № 11

№ 4, № 6

01371

01372

5,0

18

№ 1, № 2, № 3, № 7, № 9

№ 5, № 8, № 10, № 11

№ 4, № 6

61371

61372

8

№ 1, № 2, № 3, № 7, № 9

№ 4, № 5, № 8, № 10, № 11

№ 6

02051

02052

10

4,0

18

№ 7

№ 1, № 2, № 3, № 5, № 8, № 9, № 10, № 11

№ 4, № 6

02691

02692

14

№ 9, № 10

№ 1, № 2, № 3, № 4, № 5, № 6, № 7, № 8, № 11

02231

02232

12

4,5

№ 7

№ 1, № 2, № 3, № 5, № 8, № 9, № 10, № 11

№ 4, № 6

02251

02252

6,0

№ 1, № 2, № 3, № 5, № 7, № 9, № 10

№ 8, № 11

№ 4, № 6

62251

62252

8

№ 1, № 2, № 3, № 7, № 9, № 10

№ 4, № 5, № 8, № 11

№ 6

02651

-

16

10

4,0

18

№ 1, № 2, № 3, № 7, № 9, № 11

№ 5, № 8, № 11

№ 4, № 6

01391

01392

6,0

№ 1, № 2, № 3, № 7, № 9, № 10

№ 5, № 8, № 11

№ 4, № 6

61391

61392

8

№ 1, № 2, № 3, № 7, № 9, № 10

№ 4, № 5, № 8, № 11

№ 6

02271

02272

18

16

18

№ 2, № 3, № 5, № 9, № 10

№ 1, № 4, № 7, № 8, № 11

№ 6

62271

62272

8

№ 2, № 3, № 9, № 10

№ 1, № 4, № 5, № 7, № 8, № 11

№ 6

02291

02292

8,0

18



№ 2, № 3, № 4, № 5, № 8, № 9, № 10, № 11

№ 1, № 6, № 7

02671

-

20

12

5,0

18

№ 2, № 3, № 4, № 9, № 10

№ 5, № 8, № 11

№ 1, № 6, № 7

01151

01152

7,0

№ 2, № 3, № 4, № 5, № 9, № 10

№ 7, № 8, № 11

№ 1, № 6

61151

61152

8

№ 2, № 3, № 4, № 9, № 10

№ 7, № 8, № 11

№ 1, № 6, № 7

02411

02412

16

6,0

18



№ 2, № 3, № 4, № 5, № 8, № 9 № 10, № 11

№ 1, № 6, № 7

02311

02312

22

18

7,0

№ 2, № 3, № 4, № 5, № 9, № 10

№ 8, № 11

№ 1, № 6, № 7

62311

62312

8

№ 2, № 3, № 4, № 9, № 10

№ 5, № 8, № 11

№ 1, № 6, № 7

01411

01412

25

14

8,0

18

№ 2, № 3, № 4, № 5, № 9, № 10

№ 7, № 8, № 11

№ 1, № 6

61411

61412

8

№ 2, № 3, № 4, № 9, № 10

№ 5, № 8, № 11

№ 1, № 6, № 7

02431

02432

18

7,0

18



№ 2, № 3, № 4, № 8, № 9, № 10, № 11

№ 1, № 5, № 6, № 7

02351

02352



20

10,0

№ 2, № 3, № 4, № 9, № 10

№ 5, № 11

№ 1, № 6, № 7, № 8

62351

62352

8

№ 2, № 3, № 4, № 9, № 10

№ 5, № 11

№ 1, № 6, № 7, № 8

02451

02452

32

16

8,0

18



№ 2, № 3, № 4, № 5, № 9, № 10, № 11

№ 1, № 6, № 7, № 8

62451

62452

8



№ 2, № 3, № 4, № 5, № 9, № 10, № 11

№ 1, № 6, № 7, № 8

01431

01432

32

18

10,0

18

№ 3. № 4, № 5, № 9, № 10

№ 2, № 7, № 8, № 11

№ 1, № 6

61431

61432

8

№ 3, № 4, № 9, № 10

№ 5, № 7, № 8, № 11

№ 1, № 2, № 6

02511

02512

36

20

18

№ 3, № 4, № 5, № 9, № 10

№ 6, № 7, № 8, № 11

№ 1, № 2

62511

62512

8

№ 3, № 4, № 9, № 10

№ 5, № 6, № 7, № 8, № 11

№ 1, № 2

01491

01492

40

18

10,0

18

№ 9, № 10

№ 3, № 4, № 5, № 6, № 7, № 8, № 11

№ 1, № 2

61491

61492

8



№ 3, № 4, № 5, № 6, № 7, № 8, №9, № 10, № 11

№ 1, № 2

01451

01452

40

22

12,0

18

№ 4, № 5, № 6, № 9, № 10

№ 3, № 5, № 7, № 8, № 11

№ 1, № 2

61451

61452

8

№ 4, № 6, № 9, № 10

№ 3, № 5, № 7, № 8, № 11

№ 1, № 2

01251

01252

50

20

18

№ 10

№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 11

№ 1, № 2

61251

61252

8

№ 10

№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 11

№ 1, № 2

01471

01472

25

14

18

№ 3, № 5, № 6

№ 4, № 10, № 11

№ 1, № 2, № 7, № 8, № 9

61471

61472

8

№ 3, № 6

№ 4, № 10, № 11

№ 1, № 2, № 5, № 7, № 8, № 9

01271

01272

60

22

12

18

№ 3, № 6

№ 4, № 5, № 10, № 11

№ 1, № 2, № 7, № 8, № 9

61271

61272

8

№ 3, № 6

№ 4, № 10, № 11

№ 1, № 2, № 5, № 7, № 8, № 9

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 1 - Т30К4, № 2 - Т15К6, № 3 - Т14К8, № 4 - Т5К10, № 5 - ТТ10К8-Б, № 6 - ТТ7К12, № 7 - ВК3, ВК3-М, № 8 - ВК6-М, ВК6-ОМ, № 9 - ВК6, № 10 - ВК8, № 11 - ВК10-ХОМ.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т30К4

Т15К6

Т14К8

Т5К10

ТТ10К8-Б

ТТ7К12

ВК3-М, ВК3

ВК6-ОМ, ВК6-М, ВК6

ВК8

ВК10-ХОМ

01291

0,29

0,34

0,34

0,38

0,41

0,40

0,46

0,45

0,44

0,44

01311

0,58

0,68

0,68

0,74

0,82

0,79

0,91

0,90

0,88

0,89

01331

1,00

1,18

1,18

1,34

1,43

1,38

1,58

1,56

1,54

1,55

02611

1,45

1,70

1,71

1,90

2,05

1,97

2,27

2,22

2,19

2,20

01351

2,00

2,36

2,37

2,68

2,87

2,76

3,18

3,12

3,08

3,10

61351

2,10

2,48

2,49

2,81

3,00

2,90

3,34

3,28

3,23

3,25

02631

2,76

3,25

3,26

3,65

3,91

3,76

4,33

4,23

4,18

4,21

01371

3,90

4,60

4,65

5,25

5,62

5,40

6,20

6,10

6,05

6,09

61371

4,10

4,83

4,88

5,51

5,89

5,67

6,51

6,41

6,35

6,39

02051

4,20

4,95

5,00

5,60

5,85

5,80

6,65

6,55

6,50

6,55

02691

4,52

5,31

5,40

6,05

6,27

6,10

7,32

7,12

6,95

7,12

02231

6,70

7,85

7,90

8,90

9,25

9,20

10,60

10,40

10,30

10,38

02251

8,65

10,20

10,20

11,50

12,30

11,90

13,70

13,40

13,30

13,39

62251

9,08

10,71

10,71

12,10

12,95

12,50

14,40

14,10

14,00

14,10

02651

6,18

7,26

7,30

8,16

8,74

8,42

9,69

9,47

9,34

9,91

01391

8,10

9,55

9,60

10,80

11,56

11,20

12,80

12,60

12,50

12,59

61391

8,50

10,03

10,08

11,30

12,10

11,80

13,40

13,20

13,10

13,19

02271

15,20

18,00

18,00

20,50

21,95

21,00

24,20

23,80

23,50

23,66

62271

16,00

18,90

18,90

21,50

23,02

22,00

25,40

25,00

24,70

24,87

02291

19,80

23,50

23,50

26,50

27,50

27,20

31,50

31,00

30,50

30,71

02671

11,58

13,62

13,68

15,30

16,38

15,78

18,18

17,76

17,52

17,64

01151

14,20

16,80

16,80

19,00

20,34

19,50

22,50

22,00

21,80

21,95

61151

14,90

17,60

17,60

20,00

21,41

20,50

23,60

23,10

22,90

23,06

02411

17,00

20,00

20,20

22,50

23,50

23,50

26,80

26,50

26,00

26,18

02311

24,50

29,00

29,00

32,50

31,86

33,50

39,50

38,00

37,50

37,76

62311

25,70

30,40

30,40

34,10

36,51

35,20

40,40

40,00

39,40

39,68

01411

27,50

32,00

32,50

36,50

39,10

37,50

43,50

43,00

42,50

42,80

61411

28,90

33,60

34,10

38,30

41,00

39,40

45,70

44,60

44,10

44,41

02431

28,00

32,50

33,00

37,00

38,50

38,00

44,00

43,00

42,80

43,10

02351

43,00

51,00

51,00

58,00

62,09

59,00

68,00

67,00

67,00

67,47

62351

45,20

53,60

54,00

60,90

65,20

62,00

71,00

70,00

69,00

69,48

02451

35,50

41,50

42,00

47,00

49,00

48,50

56,00

55,00

54,00

54,38

62451

37,30

43,60

44,00

49,30

51,00

50,90

59,00

58,00

57,00

57,40

01431

50,00

58,00

59,00

66,00

70,65

68,00

79,00

77,00

76,00

76,53

61431

53,00

61,00

62,00

69,30

74,19

71,00

83,00

81,00

80,00

80,56

02511

62,00

73,00

74,00

83,00

88,86

86,00

98,00

97,00

96,00

96,67

62511

65,00

77,00

78,00

87,20

93,36

90,00

103,00

102,00

101,00

101,70

01491

61,00

72,00

72,50

81,00

84,00

83,50

96,00

95,00

94,00

94,66

61491

64,00

76,00

76,50

85,00

88,00

87,50

101,00

100,00

99,00

99,70

01451

91,00

106,00

104,00

121,00

129,00

125,00

143,00

141,00

139,00

140,00

61451

96,00

111,00

112,00

127,00

136,00

131,00

150,00

148,00

146,00

147,00

01251

102,00

119,00

120,00

136,00

141,00

140,00

161,00

158,00

156,00

157,00

61251

107,00

125,00

126,00

143,00

148,00

147,00

169,00

166,00

164,00

165,00

01471

148,00

174,00

175,00

198,00

212,00

204,00

234,00

230,00

228,00

229,60

61471

155,00

183,00

184,00

208,00

220,00

214,00

246,00

242,00

239,00

240,70

01271

136,00

160,00

161,00

181,00

194,00

187,00

215,00

211,00

208,00

209,50

61271

143,00

168,00

169,00

190,00

203,00

196,00

226,00

222,00

218,00

219,00

01352

1,98

2,34

2,35

2,60

2,86

2,74

3,14

3,10

3,06

3,08

61352

2,00

2,35

2,36

2,64

2,82

2,72

3,13

3,06

3,02

3,04

01372

3,70

4,35

4,37

4,89

5,24

5,04

5,81

5,68

5,60

5,64

61372

3,90

4,58

4,61

5,15

5,51

5,31

6,12

5,98

5,90

5,94

02052

3,70

4,38

4,41

4,95

5,29

5,10

5,90

5,74

5,70

5,74

02692

4,32

5,11

5,14

5,77

6,17

5,95

6,88

6,70

6,65

6,70

02232

6,48

7,60

7,60

8,50

8,75

8,70

10,12

9,90

9,80

9,88

02252

8,12

9,55

9,59

10,70

11,50

11,10

12,70

12,40

12,30

12,39

62252

8,57

10,10

10,10

11,30

12,10

11,70

13,50

13,20

13,00

13,09

01392

7,96

9,36

9,40

10,51

11,25

10,84

12,49

12,20

12,04

12,12

02272

8,06

9,48

9,53

10,60

11,40

11,00

12,70

12,40

12,20

12,28

61392

14,70

17,30

17,40

19,50

20,80

20,10

23,10

22,60

22,30

22,46

62272

15,50

18,20

18,30

20,50

21,90

21,10

24,30

23,80

23,40

23,56

02292

19,01

22,70

22,70

25,70

26,70

26,40

23,50

30,00

29,50

29,70

01152

13,58

15,97

16,04

17,94

19,21

18,51

21,32

20,83

20,53

20,67

61152

14,30

16,90

16,90

18,90

20,30

19,50

22,50

22,00

21,70

21,85

02412

16,20

19,00

19,20

21,50

22,50

22,50

25,80

25,50

25,00

25,18

02312

23,40

27,52

27,60

30,90

33,10

31,89

36,74

35,89

35,41

35,66

62312

24,60

28,95

29,08

32,52

34,80

33,54

38,64

37,75

37,24

34,48

01412

26,41

31,06

31,20

34,89

37,36

35,99

41,46

40,50

39,96

40,24

61412

27,77

32,66

32,81

36,69

39,28

37,84

43,60

42,59

42,02

42,31

02432

27,00

31,50

31,80

35,62

38,08

36,74

42,50

41,40

41,00

41,20

02352

41,19

48,44

48,65

54,42

58,26

56,12

64,66

63,17

62,31

62,75

62352

43,38

51,02

51,25

57,32

61,36

59,11

68,10

66,53

65,63

66,09

02452

34,00

40,00

40,50

45,50

47,50

47,00

54,00

53,00

52,00

52,30

62452

36,00

41,10

42,50

48,00

49,00

48,90

56,30

55,50

54,50

55,00

01432

47,51

55,88

56,13

62,77

67,20

64,74

74,59

72,87

71,88

72,38

61432

50,00

58,82

59,08

66,07

70,74

68,15

78,51

76,70

75,66

76,19

02512

60,11

70,70

71,01

79,42

85,02

81,91

94,37

92,19

90,94

91,58

62512

63,29

74,43

74,76

83,62

89,52

86,24

99,36

97,06

95,75

96,42

01492

58,50

69,00

69,50

78,00

81,00

80,50

93,00

92,00

91,00

91,60

61492

61,00

73,00

73,50

82,00

85,00

84,50

97,00

96,00

95,50

96,20

01452

87,28

103,00

103,00

115,00

123,00

119,00

137,00

134,00

132,00

133,00

61452

92,00

108,00

108,00

121,00

130,00

125,00

144,00

141,00

139,00

140,00

01252

98,00

115,00

116,00

132,00

137,00

136,00

156,00

153,50

151,50

152,50

61252

103,00

121,00

122,00

139,00

144,00

143,00

164,00

161,00

159,00

160,20

01472

143,00

168,00

169,00

189,00

202,00

195,00

225,00

220,00

217,00

218,50

61472

149,00

175,00

176,00

197,00

211,00

203,00

235,00

229,00

226,00

227,60

01272

133,00

156,00

157,00

175,00

188,00

181,00

208,00

203,00

201,00

202,40

61272

139,00

164,00

165,00

184,00

197,00

190,00

219,00

214,00

211,00

212,50

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2761

3. ВЗАМЕН ГОСТ 25395-82

4. Стандарт полностью соответствует СТ СЭВ 3308-81, СТ СЭВ 118-74, СТ СЭВ 124-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3

6. ПЕРЕИЗДАНИЕ 2006 г.




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>





Смотри также: Каталог «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Фотогалереи (27) >>
Статьи (45) >>
ГОСТы (621) >>
СНиПы (7) >>
ВСН (3) >>
Задать вопрос в форуме >>
Строительные блоги (21) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
