МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 50

Конструкция и размеры

Hard metal brazed tips, type 50. Design and dimensions

ГОСТ
25394-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для Т-образных фрез.

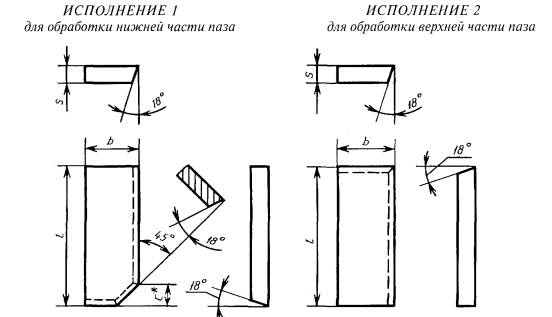

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл 1.

* Размер для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин

l

b

s

с

Дополнительное применение

Применение по специальному заказу

Исполнение 1

Исполнение 2

50191

50202

7,0

5,0

2,0

-

№ 2, № 4, № 8, № 10, № 11, № 12

№ 9, № 13

50211

50222

9,0

№ 2, № 4, № 8, № 10, № 11, № 12

№ 9, № 13

50231

50242

12,0

6,0

2,5

№ 2, № 4, № 8, № 10, № 11, № 12

№ 9, № 13

50251

50262

15,0

7,0

3,0

2,5

№ 2, № 4, № 8, № 10, № 11, № 12

№ 9, № 13

50271

50282

18,0

8,0

3,5

№ 2, № 4, № 8, № 10, № 11, № 12

№ 9, № 13

50291

50302

24,0

9,0

№ 2, № 4, № 8, № 10, № 11, № 12

№ 9, № 13

50311

50322

28,0

10,0

4,0

4,0

№ 2, № 4, № 8, № 10, № 11, № 12

№ 9, № 13

50331

50342

32,0

12,0

4,5

6,0

№ 2, № 4, № 8, № 10, № 11, № 12

№ 9, № 13

50351

50362

36,0

14,0

5,0

№ 2, № 4, № 8, № 10, № И, № 12

№ 9, № 13

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 2 - Т15К6; № 4 - Т5К10; № 8 - ВК6-М; ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ; № 12 - ТТ20К9; № 13 - Т8К7.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т15К6

Т5К10

ВК6-ОМ, ВК6-М, ВК6

ВК8

ВК10-ХОМ

ТТ20К9

Т8К7

50191

0,79

0,89

1,04

1,02

1,03

0,87

0,91

50211

1,02

1,15

1,33

1,31

1,32

1,12

1,17

50231

2,04

2,29

2,66

2,62

2,64

2,25

2,34

50251

3,47

3,90

4,52

4,46

4,49

3,82

3,99

50271

5,05

5,68

6,59

6,50

6,55

5,57

5,81

50291

7,71

8,66

10,00

9,92

9,99

8,49

8,87

50311

11,10

12,52

14,50

15,30

14,40

12,30

12,80

50331

17,00

19,10

22,20

21,90

22,05

17,80

19,60

50351

25,30

28,40

33,00

32,50

32,73

27,80

29,10

50202

0,79

0,89

1,04

1,02

1,03

0,87

0,91

50222

1,02

1,15

1,33

1,31

1,32

1,12

1,17

50242

2,04

2,29

2,66

2,62

2,64

2,25

2,34

50262

3,57

4,02

4,66

4,60

4,63

3,94

4,11

50282

5,18

5,82

6,75

6,66

6,70

5,70

5,95

50302

7,83

8,80

10,20

10,10

10,17

8,63

9,01

50322

11,60

13,02

15,10

14,90

15,00

12,80

13,30

50342

18,00

20,20

23,40

23,10

23,26

19,80

20,70

50362

26,30

29,50

34,30

33,80

34,04

29,00

30,20

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2760

3. ВЗАМЕН ГОСТ 25394-82

4. Стандарт полностью соответствует СТ СЭВ 677-77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3

6. ПЕРЕИЗДАНИЕ 2006 г.
