МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗОЛЯТОРЫ КЕРАМИЧЕСКИЕ ОПОРНЫЕ
НА НАПРЯЖЕНИЕ СВЫШЕ 1000 В ДЛЯ РАБОТЫ
НА ОТКРЫТОМ ВОЗДУХЕ

Типы, основные параметры и размеры

Ceramic base outdoor insulators for voltage over 1000 B.
Types, main parameters and dimensions

ГОСТ
25073-81

Дата введения 01.01.83

1. Настоящий стандарт распространяется на опорные стержневые армированные фарфоровые изоляторы климатических исполнений УХЛ, Т, категории размещения 1 по ГОСТ 15150, предназначенные для изоляции и крепления токоведущих частей в электрических аппаратах и открытых распределительных устройствах переменного тока напряжением св. 1000 В частоты до 100 Гц.

Стандарт устанавливает требования к изоляторам, изготовленным для нужд народного хозяйства и экспорта.

Изоляторы должны соответствовать требованиям ГОСТ 9984*.

(Измененная редакция, Изм. № 2).

* На территории Российской Федерации действует ГОСТ Р 52034-2003.

2. Типы, основные параметры, размеры и коды ОКП изоляторов должны соответствовать указанным на чертеже и в табл. 1 - 4.

В условном обозначении вновь разрабатываемых типов изоляторов, основные параметры и размеры которых указаны в табл. 1, 3, буквы и цифры означают:

С - изолятор керамический опорный стержневой;

4; 6; 8; 10; 11; 12,5; 16; 20 - минимальная механическая разрушающая сила на изгиб, кН;

80; 125; 170; 195; 200; 250; 450; 480; 550; 750; 950; 1050; 1300; 1800 - испытательное напряжение грозовых импульсов (полный импульс), кВ;

I, II - классы по длине утечки внешней изоляции;

УХЛ, Т - климатические исполнения по ГОСТ 15150;

1 - категория размещения по ГОСТ 15150.

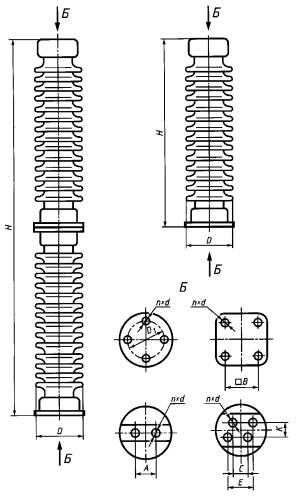

Примечание. Чертеж не определяет конструкцию.

Таблица 1

Тип изолятора

Код ОКП

Номинальное напряжение, кВ

Минимальная механическая разрушающая сила на изгиб, кН

Испытательное напряжение грозовых импульсов (полный импульс), кВ

Длина пути утечки внешней изоляции, см, не менее,

для классов

I

II

C4-80-I УХЛ, Т

34 9343 1018

10

4

80

20

-

С4-80-II УХЛ, Т

34 9343 1135

-

30

C6-80-I УХЛ, Т

-

6

20

-

C8-80-I УХЛ, Т

8

C10-80-I УХЛ, Т

10

C12,5-80-I УХЛ, Т

12,5

C16-80-I УХЛ, Т

16

C20-80-I УХЛ, Т

20

C4-125-I УХЛ, Т

34 9343 1019

20 или 22

4

125

40

-

C6-125-I УХЛ, Т

-

6

C8-125-I УХЛ, Т

8

С10-125-I УХЛ, Т

10

C12,5-125-I УХЛ, Т

12,5

C16-125-I УХЛ, Т

16

C20-125-I УХЛ, Т

20

C4-170-I УХЛ, Т

30

4

170

60

C6-170-I УХЛ, Т

6

C8-170-I УХЛ, Т

8

С10-170-I УХЛ, Т

10

C12,5-170-1 УХЛ, Т

12,5

C4-195-I УХЛ, Т

34 9343 1136

35

4

195

70

С4-195-II УХЛ, Т

34 9343 1137

-

105

C4-200-I УХЛ, Т

-

200

70

-

C6-200-I УХЛ, Т

6

C8-200-I УХЛ, Т

8

C10-200-I УХЛ, Т

10

C12,5-200-I УХЛ, Т

12,5

C16-200-I УХЛ, Т

16

C20-200-I УХЛ, Т

34 9343 1037

20

C4-450-I УХЛ, Т

34 9343 1093

110

4

450

190 (160)

C4-450-I-01 УХЛ, Т

-

200

С4-450-II УХЛ, Т

34 9343 1094

-

270 (230)

C6-450-I УХЛ, Т

34 9343 1095

6

190 (160)

-

С6-450-II УХЛ, Т

34 9343 1096

-

270 (230)

C8-450-I УХЛ, Т

-

110

8

450

190 (160)

-

С8-450-II УХЛ, Т

-

270 (230)

C10-450-I УХЛ, Т

10

190 (160)

-

С10-450-II УХЛ, Т

-

270 (230)

C12,5-450-1 УХЛ, Т

12,5

190 (160)

-

C12,5-450-II УХЛ, Т

-

270 (230)

C16-450-I УХЛ, Т

16

190 (160)

-

С16-450-II УХЛ, Т

-

270 (230)

C20-450-I УХЛ, Т

20

190 (160)

-

С20-450-II УХЛ, Т

-

270 (230)

C4-480-I УХЛ, Т

34 9343 1131

4

480

190

-

С4-480-II УХЛ, Т

34 9343 1128

-

280

C6-480-I УХЛ, Т

34 9343 1132

6

190

-

С6-480-II УХЛ, Т

34 9343 1129

-

280

C4-550-I УХЛ, Т

34 9343 1048

4

550

217 (197)

-

С4-550-II УХЛ, Т

34 9343 1049

-

330 (290)

C6-550-I УХЛ, Т

34 9343 1050

6

217 (197)

-

С6-550-II УХЛ, Т

34 9343 1051

-

330 (290)

C8-550-I УХЛ, Т

-

8

217 (197)

-

С8-550-II УХЛ, Т

-

330 (290)

C10-550-I УХЛ, Т

10

217 (197)

-

С10-550-II УХЛ, Т

-

330 (290)

C12,5-550-1 УХЛ, Т

12,5

217 (197)

-

C12,5-550-II УХЛ, Т

-

330 (290)

C16-550-I УХЛ, Т

16

217 (197)

-

C16-550-II УХЛ, Т

-

330 (290)

C20-550-I УХЛ, Т

-

110

20

550

217 (197)

-

С20-550-II УХЛ, Т

-

330 (290)

C6-660-I УХЛ, Т

150

6

660

260

-

C4-750-I УХЛ, Т

4

750

350 (270)

-

С4-750-II УХЛ, Т

-

420 (390)

C6-750-I УХЛ, Т

6

350 (270)

-

С6-750-II УХЛ, Т

-

420 (390)

C8-750-I УХЛ, Т

8

350 (270)

-

С8-750-II УХЛ, Т

-

420 (390)

C12,5-750-I УХЛ, Т

12,5

350 (270)

-

C12,5-750-II УХЛ, Т

-

420 (390)

C4-950-I УХЛ, Т

220

4

950

380 (340)

-

С4-950-II УХЛ, Т

-

570 (490)

C6-950-I УХЛ, Т

34 9343 1139

6

380 (340)

-

С6-950-II УХЛ, Т

34 9343 1141

-

570 (490)

C8-950-I УХЛ, Т

-

8

380 (340)

-

С8-950-II УХЛ, Т

-

570 (490)

C12,5-950-I УХЛ, Т

12,5

380 (340)

-

C12,5-950-II УХЛ, Т

-

570 (490)

C4-1050-I УХЛ, Т

4

1050

400

-

С4-1050-II УХЛ, Т

-

570 (565)

C6-1050-I УХЛ, Т

6

400

-

С6-1050-II УХЛ, Т

-

570 (565)

C8-1050-I УХЛ, Т

8

400

-

С8-1050-II УХЛ, Т

-

570 (565)

C12,5-1050-I УХЛ, Т

12,5

400

-

C12,5-1050-II УХЛ, Т

-

570 (565)

C8-1300-I УХЛ, Т

34 9343 1142

330

8

1300

540

-

С8-1300-II УХЛ, Т

34 9343 1143

-

800

C12,5-1300-II УХЛ, Т

34 9343 1124

12,5

C8-1800-I УХЛ, Т

34 9343 1144

500

8

1800

800

-

C12,5-1800-I УХЛ, Т

34 9343 1125

12,5

Примечания

1. Длина пути утечки, указанная в скобках, соответствует МЭК 273.

2. Типы изоляторов, не имеющие кода ОКП, разрабатывают по требованиям потребителя.

Пример условного обозначения изолятора керамического опорного стержневого с минимальной механической разрушающей силой на изгиб 6 кН, испытательным напряжением грозовых импульсов 550 кВ, II класса по длине утечки, климатического исполнения УХЛ, категории размещения 1:

Изолятор С6-550-II УХЛ ГОСТ 25073-81

Соответствие условных обозначений длины пути утечки по настоящему стандарту (табл. 1, 3) и ГОСТ 9920 приведено в приложении 1.

В условном обозначении типов изоляторов, выпускаемых в настоящее время, основные параметры и размеры которых указаны в табл. 2, 4, буквы и цифры означают:

И - изолятор;

О - опорный;

С - стержневой;

10, 20, 35, 110 - номинальное напряжение, кВ;

300, 400, 500, 600, 1000, 1250, 1500, 1600, 2000 - минимальная механическая разрушающая сила на изгиб, даН (кгс);

01, 02, 03, 04 - конструктивное исполнение;

УХЛ, Т - климатические исполнения по ГОСТ 15150;

1 - категория размещения по ГОСТ 15150.

Таблица 2

Тип изолятора

Код ОКП

Номинальное напряжение, кВ

Минимальная механическая разрушающая сила на изгиб, даН

Испытательное напряжение грозовых импульсов (полный импульс), кВ

Длина пути утечки внешней изоляции, см, не менее,

для классов

I

II

ИОС-10-300-01 Т1

34 9343 1022

10

300

80

-

40

ИОС-10-500 УХЛ, Т1*

34 9343 1021

500

20

-

ИОС-10-2000-1 УХЛ, Т1

34 9343 1145

2000

ИОС-20-300-УХЛ1

34 9343 1023

20

300

125

-

40

ИОС-20-500-01 УХЛ, Т1

34 9343 1027

500

40

-

ИОС-20-500-02 УХЛ, Т1

34 9343 1028

ИОС-20-2000 УХЛ, Т1

34 9343 1030

2000

ИОС-35-500-01 УХЛ, Т1

34 9343 1032

35

500

195

70

ИОС-35-500-02 УХЛ, Т1

34 9343 1033

ИОС-35-500-03 УХЛ, Т1

34 9343 1035

-

105

ИОС-35-500-04 УХЛ, Т1

34 9343 1133

ИОС-35-1000 УХЛ, Т1

34 9343 1010

1000

90

-

ИОС-35-2000 УХЛ, Т1

34 9343 1038

2000

70

ИОС-110-300 УХЛ, Т1

34 9343 1040

110

300

480

200

ИОС-110-400 УХЛ, Т1

34 9343 1039

400

190

ИОС-110-600 УХЛ, Т1

34 9343 1041

600

223

ИОС-110-1000 УХЛ, Т1

34 9343 1042

1000

190

ИОС-110-1250 УХЛ, Т1

34 9343 1043

1250

ИОС-110-1500 УХЛ, Т1

34 9343 1044

1500

ИОС-110-1600 УХЛ, Т1

34 9343 1047

1600

ИОС-110-2000 УХЛ, Т1

34 9343 1046

2000

200

ИОС-110-2000-01 УХЛ, Т1

34 9343 1045

* Изолятор изготовляют как запасную часть.

Таблица 3

Размеры в мм

Тип изолятора

Высота изолятора Н

Номинальное значение наибольшего диаметра изоляционной части D

Установочные размеры

D1

Число отверстий п во фланцах и диаметр d

Номин.

Пред. откл.

Верхний фланец

Нижний фланец

Номин.

Пред. откл.

Номин.

Пред. откл.

n × d

Верхний фланец

Нижний фланец

C4-80-I УХЛ, Т

190

±1,0

125

36

±0,5

70

±0,5

2М8

2М10

С4-80-II УХЛ, Т

215

C6-80-I УХЛ, Т

190, 215

180

76

76

4М12

4М12

C8-80-I УХЛ, Т

190

C10-80-I УХЛ, Т

190, 215

190

C12,5-80-I УХЛ, Т

285

C16-80-I УХЛ, Т

C20-80-I УХЛ, Т

C4-125-I УХЛ, Т

305

120

93

110

2 × 11

2 × 11

C6-125-I УХЛ, Т

305, 315

195

76

76

4М12

4М12

C8-125-I УХЛ, Т

С10-125-I УХЛ, Т

230

C12,5-125-I УХЛ, Т

C16-125-I УХЛ, Т

355

127

127

4М16

4М16

C20-125-I УХЛ, Т

C4-170-I УХЛ, Т

445

205

76

76

4М12

4М12

C6-170-I УХЛ, Т

C8-170-I УХЛ, Т

C10-170-I УХЛ, Т

245

C12,5-170-I УХЛ, Т

127

127

4М16

4М16

C4-195-I УХЛ, Т

440

145

4 × 13

4 × 13

С4-195-II УХЛ, Т

176

C4-200-I УХЛ, Т

475

210

76

76

4М12

4М12

C6-200-I УХЛ, Т

C8-200-I УХЛ, Т

C10-200-I УХЛ, Т

245

C12,5-200-I УХЛ, Т

127

127

4М16

4М16

C16-200-I УХЛ, Т

560

C20-200-I УХЛ, Т

C4-450-I УХЛ, Т

1020

165

127; 178; (200)

4М16

4М16;

4 × 18

C4-450-I-0I УХЛ, Т

190

178

178

±0,5

4 × 18

4 × 18

С4-450-II УХЛ, Т

205

127

127; 178; (200)

4М16

4М16;

4 × 18

C6-450-I УХЛ, Т

175

С6-450-II УХЛ, Т

215

C8-450-I УХЛ, Т

260

127; 200; (225)

С8-450-II УХЛ, Т

C10-450-I УХЛ, Т

290

127; (225)

127; 225

4М16

(4 × 18)

С10-450-II УХЛ, Т

C12,5-450-I УХЛ, Т

300

225; (254)

4 × 18;

(8 × 18)

C12,5-450-II УХЛ, Т

C16-450-I УХЛ, Т

127; (275)

254; (275)

4М16

(8 × 18)

8 × 18

С16-450-II УХЛ, Т

C20-450-I УХЛ, Т

С20-450-II УХЛ, Т

C4-480-I УХЛ, Т

1050

165

127; (225)

127; 178; (200)

4М16

(4 × 18)

4М16

4 × 18

С4-480-II УХЛ, Т

205

C6-480-I УХЛ, Т

175

С6-480-II УХЛ, Т

215

C4-550-I УХЛ, Т

1220

170

127; (254); (275)

4М16,

4 × 18

4М16;

4 × 18

С4-550-II УХЛ, Т

210

C6-550-I УХЛ, Т

180

127; 200; (225)

С6-550-II УХЛ, Т

220

C8-550-I УХЛ, Т

300

127; 225; (254); (275)



С8-550-II УХЛ, Т

C10-550-I УХЛ, Т

350

127; 225

4М16

4 × 18;

(8 × 18)

С10-550-II УХЛ, Т

C12,5-550-I УХЛ, Т

254

8 × 18

C12,5-550-II УХЛ, Т

C16-550-I УХЛ, Т

С16-550-II УХЛ, Т

C20-550-I УХЛ, Т

275

С20-550-II УХЛ, Т

C6-660-I УХЛ, Т

1500

±2,5

190

127

127

4М16

4М16

C4-750-I УХЛ, Т

1700

350

127;200

4М16;

4 × 18

С4-750-II УХЛ, Т

C6-750-I УХЛ, Т

127; 225

127; 225; (254)

4М16;

4 × 18

4М16;

4 × 18

(8 × 18)

С6-750-II УХЛ, Т

C8-750-I УХЛ, Т

С8-750-II УХЛ, Т

C12,5-750-I УХЛ, Т

400

254; (275)

8 × 18

C12,5-750-II УХЛ, Т

C4-950-I УХЛ, Т

2100

±3,5

450

127

200

4М16

4 × 18

С4-950-II УХЛ, Т

C6-950-I УХЛ, Т

210

127; 225

225

4М16;

4 × 18

С6-950-II УХЛ, Т

240

C8-950-I УХЛ, Т

450

254

8 × 18

С8-950-II УХЛ, Т

C12,5-950-I УХЛ, Т

127; 225; 254

275

4М16;

4 × 18;

8 × 18

C12,5-950-II УХЛ, Т

C4-1050-I УХЛ, Т

2300

127

200

4М16

4 × 18

С4-1050-II УХЛ, Т

C6-1050-I УХЛ, Т

127; 225

225

4М16;

4 ´ 18

С6-1050-II УХЛ, Т

127; 225

225

4М16;

4 × 18

C8-1050-I УХЛ, Т

254

8 × 18

С8-1050-II УХЛ, Т

C12,5-1050-I УХЛ, Т

127; 225; 254

275

4М16;

4 × 18;

8 × 18

C12,5-1050-II УХЛ, Т

C8-1300-I УХЛ, Т

2900

±4,0

225

4 × 18

С8-1300-II УХЛ, Т

C12,5-1300-II УХЛ, Т

300

C8-1800-I УХЛ, Т

4000

±5,5

C12,5-1800-I УХЛ, Т

Примечание. В скобках приведены присоединительные размеры для изоляторов, используемых при комплектовании колонок на более высокие классы напряжений.

Пример условного обозначения изолятора керамического опорного стержневого на номинальное напряжение 35 кВ, с минимальной механической силой на изгиб 500 даН, конструктивного исполнения 01, климатического исполнения УХЛ, категории размещения 1:

Изолятор ИОС-35-500-01 УХЛ 1 ГОСТ 25073-81

(Измененная редакция, Изм. № 2-5).

3. Значения массы изоляторов приведены в приложении 2.


Таблица 4

Размеры в мм

Тип изолятора

Высота изолятора Н

Номинальный диаметр изоляционной части D

Установочные размеры



D1

А

B

C

E

K

Число отверстий п во фланцах и диаметр d



Верхний фланец

Нижний фланец

Верхний фланец

Нижний фланец

Верхний фланец

Нижний фланец

Пред. откл. ±0,2

n × d



Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Верхний фланец

Верхний фланец

Нижний фланец



ИОС-10-300-01 Т1

302

±1,0

150

-

-

-

-

36

±0,3

70

±0,3

-

-

-

-

-

-

-

2M8

2M10



ИОС-10-500 УХЛ, Т1

190

140



ИОС-10-2000-I УХЛ, Т1

284

170

-

-

-

-

160

±0,8

160



4×18

4×18



ИОС-20-300 УХЛ1

295

150

50

±0,2

50

±0,2

-

-

-

-

2M10

2M10



ИОС-20-500-01 УХЛ, Т1

315

±1,5

140

±0,5

-

-

-

-

-

-

-

-

35

56

20

4M8

2M12



ИОС-20-500-02 УХЛ, Т1

23

±0,5

-

-

-

2M6



ИОС-20-2000 УХЛ, Т1

355

200

140

±0,5

-

-

-

-

160

±0,8

4M12

4×18



ИОС-35-500-01 УХЛ, Т1

440

175

140

±0,5

-

-

4M12



ИОС-35-500-02 УХЛ, Т1

2M6



ИОС-35-500-03 УХЛ, Т1

570

214

-

-

-

-

99

±0,5

140

±0,5

4M12

4×18



ИОС-35-500-04 УХЛ, Т1

140

±0,5

-

-

2M6



ИОС-35-1000 УХЛ, Т1

500

±2,0

230

-

-

160

±0,8

160

±0,8

4×18



ИОС-35-2000 УХЛ, Т1

±1,5

235

180



ИОС-110-300 УХЛ, Т1

1020

±2,0

200

178

±0,5

178

±0,5

-

-

-

-



ИОС-110-400 УХЛ, Т1

1050

220

-

-

-

-

120

±0,5

160

±0,8

4M12



ИОС-110-600 УХЛ, Т1

1100

225

160

±0,8

4×18



ИОС-110-1000 УХЛ, Т1*

230

180



ИОС-110-1250 УХЛ, Т1

210



ИОС-110-1500 УХЛ, Т1*

245

194

194

4×20

4×20



ИОС-110-1600 УХЛ, Т1*

230

4×18

180

ИОС-110-2000 УХЛ, Т1



ИОС-110-2000-01 УХЛ, Т1

245

194

4×20



* Изолятор изготовляют из фарфора группы 110 по ГОСТ 20419.




ПРИЛОЖЕНИЕ 1
Справочное
Условное обозначение длины пути утечки

По ГОСТ 25073-81

По ГОСТ 9920-75

I

А

II

Б

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 2
Справочное
Показатели материалоемкости

Тип изолятора

Масса изолятора, кг

Тип изолятора

Масса изолятора, кг

ИОС-10-300-01 Т1

8,9

C6-80-I УХЛ, Т

5,0*

ИОС-20-300 УХЛ1

9,3

C8-80-I УХЛ, Т

5,9*

ИОС-10-500 УХЛ, Т1

4,2

C10-80-I УХЛ, Т

6,5*

ИОС-10-2000-I УХЛ, Т1

22,0

С12,5-80-I УХЛ, Т

7,7*

ИОС-20-500-01 УХЛ, Т1

9,0

C16-80-I УХЛ, Т

8,6*

ИОС-20-500-02 УХЛ, Т1

C20-80-I УХЛ, Т

9,5*

ИОС-20-2000 УХЛ, Т1

23,0

C4-125-I УХЛ, Т

4,7

ИОС-35-500-01 УХЛ, Т1

16,0

C6-125-I УХЛ, Т

8,0*

ИОС-35-500-02 УХЛ, Т1

16,0

C8-125-I УХЛ, Т

9,0*

ИОС-35-500-03 УХЛ, Т1

34,6

С10-125-I УХЛ, Т

11,0*

ИОС-35-500-04 УХЛ, Т1

35,4

С12,5-125-I УХЛ, Т

12,7*

ИОС-35-1000 УХЛ, Т1

42,0

C16-125-I УХЛ, Т

16,0*

ИОС-35-2000 УХЛ, Т1

45,0

С20-125-I УХЛ, Т

18,2*

ИОС-110-300 УХЛ, Т1

51,0

С4-170-I УХЛ, Т

9,0*

ИОС-110-400 УХЛ, Т1

61,0

С6-170-I УХЛ, Т

11,0*

ИОС-110-600 УХЛ, Т1

72,0

C8-170-I УХЛ, Т

12,7*

ИОС-110-1000 УХЛ, Т1

82,0

С10-170-I УХЛ, Т

14,5*

ИОС-110-1250 УХЛ, Т1

53,6

С12,5-170-I УХЛ, Т

18,2*

ИОС-110-1500 УХЛ, Т1

106,0

C4-195-I УХЛ, Т

8,0

ИОС-110-1600 УХЛ, Т1

96,0

С4-195-II УХЛ, Т

9,5

ИОС-110-2000 УХЛ, Т1

C4-200-I УХЛ, Т

8,5*

ИОС-110-2000-01 УХЛ, Т1

106,0

C6-200-I УХЛ, Т

12,0*

C4-80-I УХЛ, Т

2,1

C8-200-I УХЛ, Т

14,5*

С4-80-II УХЛ, Т

2,3

C10-200-I УХЛ, Т

15,0*

C12,5-200-I УХЛ, Т

20,0*

C16-550-II УХЛ, Т

86,0*

C16-200-I УХЛ, Т

22,7*

C20-550-I УХЛ, Т

90,0*

C20-200-I УХЛ, Т

26,4*

С20-550-II УХЛ, Т

103,0*

C4-450-I УХЛ, Т

31,0

C6-660-I УХЛ, Т

61,0*

C4-450-I-01 УХЛ, Т

38,0

C4-750-I УХЛ, Т

70,0*

С4-450-II УХЛ, Т

37,0

С4-750-II УХЛ, Т

75,0*

C6-450-I УХЛ, Т

35,5

C6-750-I УХЛ, Т

80,0*

С6-450-II УХЛ, Т

43,0

С6-750-II УХЛ, Т

90,0*

C8-450-I УХЛ, Т

39,0*

C8-750-I УХЛ, Т

87,0*

С8-450-II УХЛ, Т

46,0*

С8-750-II УХЛ, Т

98,0*

C10-450-I УХЛ, Т

47,0*

C12,5-750-I УХЛ, Т

130,0*

С10-450-II УХЛ, Т

54,0*

C12,5-750-II УХЛ, Т

140,0*

C12,5-450-I УХЛ, Т

56,0*

C4-950-I УХЛ, Т

85,0*

C12,5-450-II УХЛ, Т

66,0*

С4-950-II УХЛ, Т

95,0*

C16-450-I УХЛ, Т

68,0*

C6-950-I УХЛ, Т

80,0*

C16-450-II УХЛ, Т

77,0*

С6-950-II УХЛ, Т

108,0*

C20-450-I УХЛ, Т

75,0*

C8-950-I УХЛ, Т

112*

C20-450-I УХЛ, Т

86,6*

С8-950-II УХЛ, Т

142*

C4-480-I УХЛ, Т

32,0*

C12,5-950-I УХЛ, Т

145*

С4-480-II УХЛ, Т

39,0*

C12,5-950-II УХЛ, Т

170*

C6-480-I УХЛ, Т

36,5*

С4-1050-I УХЛ, Т

100*

С6-480-II УХЛ, Т

44,5*

С4-1050-II УХЛ, Т

130*

C4-550-I УХЛ, Т

38,0

С6-1050-I УХЛ, Т

110*

С4-550-II УХЛ, Т

46,0

С6-1050-II УХЛ, Т

140*

C6-550-I УХЛ, Т

39,0

C8-1050-I УХЛ, Т

125*

С6-550-II УХЛ, Т

53,0

С8-1050-II УХЛ, Т

150*

C8-550-I УХЛ, Т

50,0*

C12,5-1050-I УХЛ, Т

165*

С8-550-II УХЛ, Т

63,0*

C12,5-1050-II УХЛ, Т

195*

C10-550-I УХЛ, Т

59,0*

C8-1300-I УХЛ, Т

186*

C10-550-II УХЛ, Т

69,0*

С8-1300-II УХЛ, Т

200*

C12,5-550-I УХЛ, Т

65,0*

C12,5-1300-II УХЛ, Т

282*

C12,5-550-II УХЛ, Т

75,0*

C8-1800-I УХЛ, Т

290*

C16-550-I УХЛ, Т

74,0*

C12,5-1800-I УХЛ, Т

435*

* Расчетное значение.

Примечание. Значение массы изоляторов может изменяться в пределах ± 10 %.

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 2, 3, 5).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.12.81 № 5728

3. Стандарт полностью соответствует СТ СЭВ 2315-80 и международному стандарту МЭК 273-79

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9920-89

2

ГОСТ 9984-85

1

ГОСТ 15150-69

1, 2

ГОСТ 20419-83

2

МЭК 273-79

2

6. Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1157

7. ИЗДАНИЕ с Изменениями № 1, 2, 3, 4, 5, утвержденными в марте 1985 г., апреле 1987 г., ноябре 1988 г., июне 1989 г., июне 1990 г. (ИУС 6-85, 9-87, 2-89, 10-89, 10-90)

СОДЕРЖАНИЕ






Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Электрооборудование >>





Смотри также: Каталог «Электрооборудование» >>
Фотогалереи (18) >>
Статьи (270) >>
ГОСТы (499) >>
СНиПы (5) >>
СанПиНы (4) >>
Нормативные документы (1) >>
ВСН (3) >>
Задать вопрос в форуме >>
Строительные блоги (2) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
