ГОСТ 24587-81

Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ЛОТКИ-ВОДОВЫПУСКИ ЖЕЛЕЗОБЕТОННЫЕ

ОРОСИТЕЛЬНЫХ СИСТЕМ



Технические условия

Reinforced concrete flumes-water outlets

of irrigation systems. Specification


     ОКП 585821

Дата введения  1982-01-01


РАЗРАБОТАН  Министерством мелиорации и водного хозяйства СССР

ИСПОЛНИТЕЛИ

С.  Е. Мирецкий (руководитель темы), Л. И. Дунина, Г. А. Ивянский, Н. Н. Светликова

ВНЕСЕН  Министерством мелиорации и водного хозяйства СССР

Зам.  министра В. Г. Штепа

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 18 ноября 1980 г. N 179

Настоящий  стандарт   распространяется на железобетонные раструбные лотки-водовыпуски параболического сечения (ЛРВ), предназначенные для забора воды из распределительных каналов оросительных систем с уклонами меньше критических, сооружаемых во всех климатических районах страны с сейсмичностью до 8 баллов включительно.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1.  Форма, основные параметры и размеры лотков-водовыпусков должны соответствовать принятым в ГОСТ 21509-76   для железобетонных ненапряженных раструбных лотков типа ЛР.

Лотки-водовыпуски  должны отличаться от лотков типа ЛР наличием закладных  деталей, предназначенных для крепления вентильного затвора с условным проходом 325 мм и рабочим давлением до 0,1 МПа.

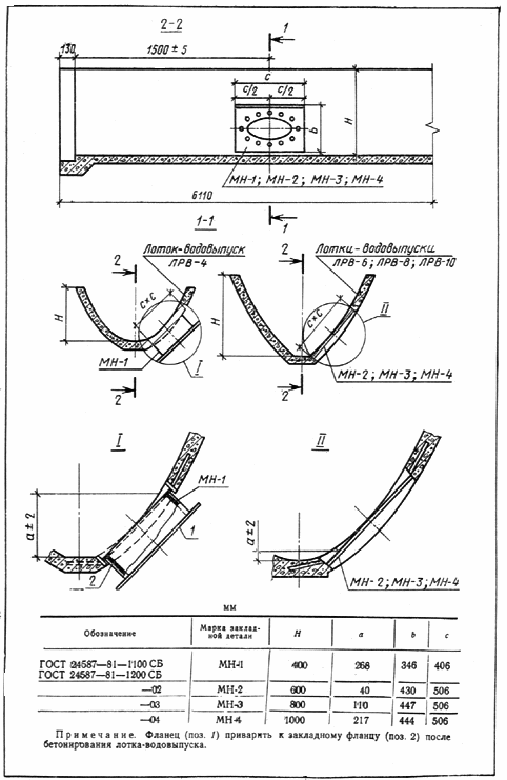

1.2.  Расположение закладных деталей для крепления вентильного затвора должно соответствовать указанному на чертеже.

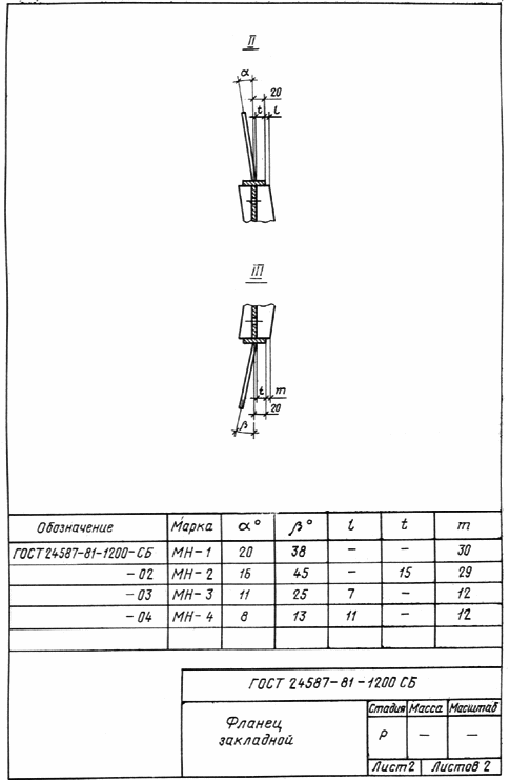

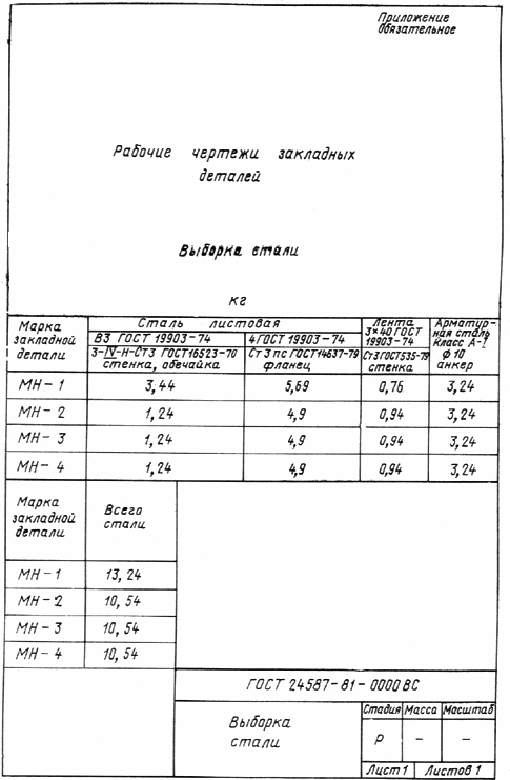

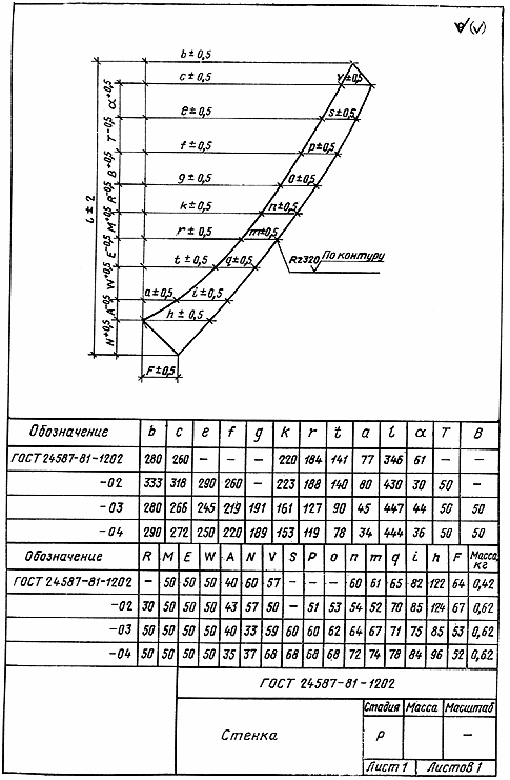

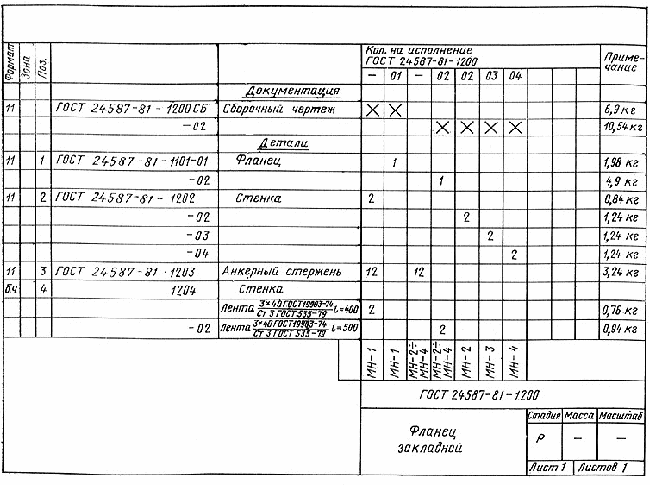

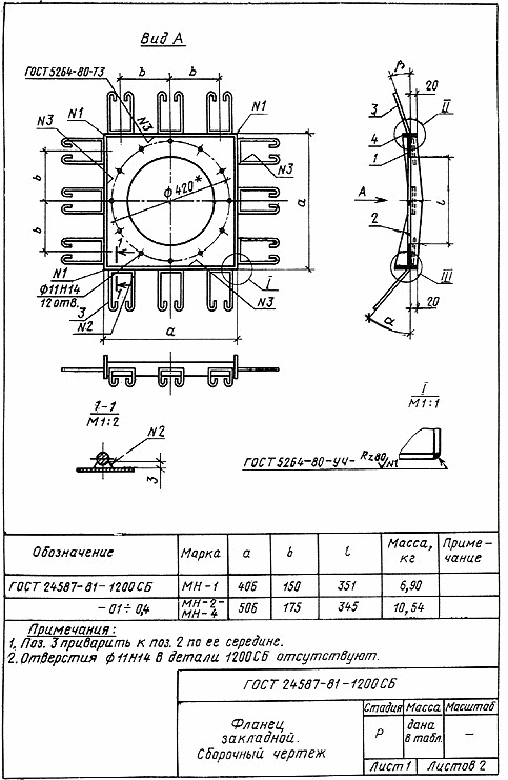

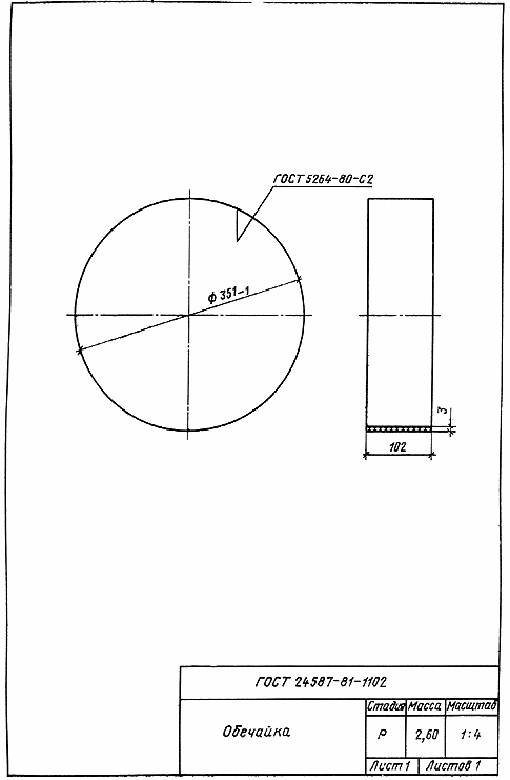

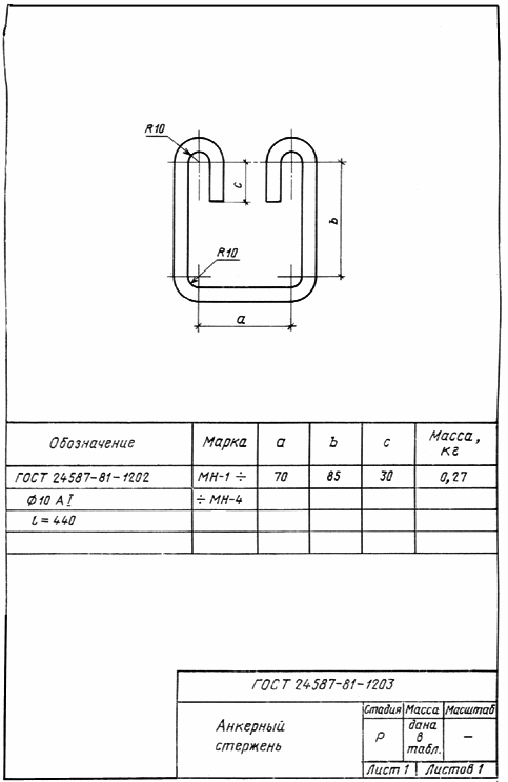

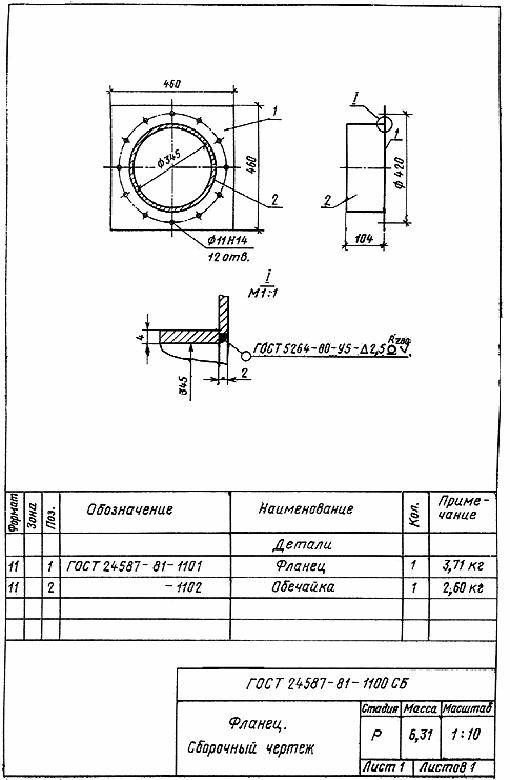

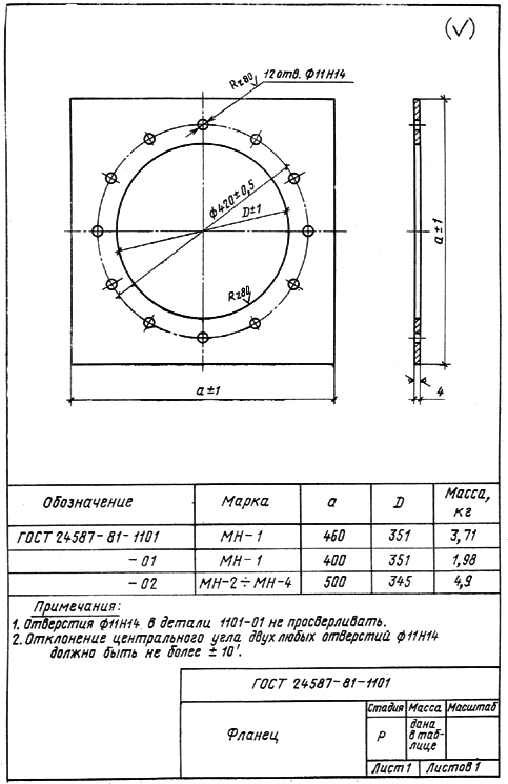

Форма  и размеры закладных деталей (фланца и стенок) должны соответствовать обязательному приложению.

1.3.  Марки лотков обозначаются буквами ЛРВ (лоток раструбный с водовыпуском) и цифрами, которые обозначают высоту сечения лотка в дециметрах.

Пример  условного  обозначения железобетонного лотка с водовыпуском высотой сечения 800 мм:

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



2.1.  Лотки-водовыпуски должны изготавливаться в соответствии с требованиями ГОСТ 21509-76 и настоящего стандарта.

2.2.  Технические требования к бетону, материалам для приготовления бетона и арматуре для армирования лотков-водовыпусков должны соответствовать требованиям ГОСТ 21509-76.

2.3.  Для установки закладных деталей в арматурной сетке вырезается отверстие в соответствии с чертежом.

Закладные  детали (фланцы и привариваемые к ним стенки) должны устанавливаться на арматурном каркасе лотка и закрепляться в проектном положении путем сварки анкеров с арматурной сеткой.

2.4.  Сварные арматурные изделия должны удовлетворять требованиям ГОСТ 10922-75.

2.5.  Опорные поверхности закладных деталей должны иметь гладкие наружные и внутренние поверхности. Не допускаются подтеки, возвышения наплавленного металла, вмятины, заусенца.



2.6.  Закладные детали должны изготавливаться из листовой стали ВСтЗсп по ГОСТ 380-71 и ГОСТ 19903-74 или ГОСТ 19904-74, анкера - из арматурной стали класса А-I по ГОСТ 5781-75.

2.7.  Отклонения по толщине   листов, из которых изготавливаются изделия закладных деталей, должны соответствовать предусмотренным ГОСТ 19903-74 или ГОСТ 19904-74.

2.8.  Сварку производить электродами Э42.

Механические  свойства сварных соединений и наплавленного металла при нормальной температуре должны соответствовать предусмотренным в ГОСТ 9467-75.

2.9.  Отклонения стальных закладных деталей не должны  превышать указанных в чертежах обязательного приложения.

2.10.  Открытые поверхности стальных закладных деталей лотков должны иметь лакокрасочное покрытие, которое следует наносить на очищенные от наплывов бетона поверхности.

Техническая  характеристика лакокрасочных покрытий должна  назначаться в соответствии с требованиями главы СНиП II-28-73.

3. ПРАВИЛА ПРИЕМКИ

3.1.  Приемка лотков-водовыпусков должна производиться   в соответствии с требованиями ГОСТ 21509-76.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1.  Испытание лотков-водовыпусков должно производиться по ГОСТ 21509-76.

4.2.  Перед испытанием на водонепроницаемость лотков-водовыпусков   отверстие в закладной части закрывается съемной заглушкой.

4.3.  Испытание сварных соединений арматурных изделий и закладных деталей и оценку их качества следует производить по ГОСТ 10922-75.

5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1.  Маркировка, транспортирование и хранение лотков-водовыпусков должны производиться в соответствии с ГОСТ 21509-76.

5.2.  Закладные детали должны иметь маркировку масляной краской на наружных поверхностях фланцев. Маркировочная  надпись должна указывать на принадлежность фланцев к соответствующему лотку, например, для лотка  ЛРВ-4 фланец маркируется - 4.

6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

6.1.  Укладка лотка-водовыпуска на стоечные опоры разрешается при достижении бетоном омоноличивания стойки прочности не ниже 50% от проектной, пуск   воды по лоткам - при 100% прочности бетона.

6.2.  Для обеспечения водонепроницаемости стыков лотков-водовыпусков с примыкающими лотками рекомендуется применять жгуты круглого сечения из резины или пароизола. Для обеспечения герметичности стыков жгуты из резины или пароизола должны быть обжаты соответственно на 30 и 50%.

Жгуты  из резины должны соответствовать ГОСТ 6467-79, а из пароизола - ГОСТ 19177-73.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1.  Завод-изготовитель гарантирует соответствие поставляемых им изделий требованиям настоящего стандарта при соблюдении потребителем правил транспортирования и хранения, установленных настоящим стандартом.

7.2.  Некачественные лотки-водовыпуски завод-изготовитель обязан заменить в сроки, согласованные с потребителем.











Текст документа сверен по:

официальное издание

Госстрой СССР -

М: Издательство стандартов, 1981



Предоставлено компанией МГК "Информпроект".
