ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ

конструкция

ГОСТ 24502-80

ГОССТАНДАРТ РОССИИ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ
НИППЕЛЕМ
ПЕРЕБОРОЧНЫЕ

Конструкция

Partition tube connections with ball nipple.
Construction

ГОСТ
24502-80

Срок действия с 01.01.1982

до 01.01.2000

1. Настоящий стандарт распространяется на переборочные соединения трубопроводов с шаровым ниппелем разборные (исполнение 1) и приварные (исполнение 2) с углом конуса штуцера 24°.

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

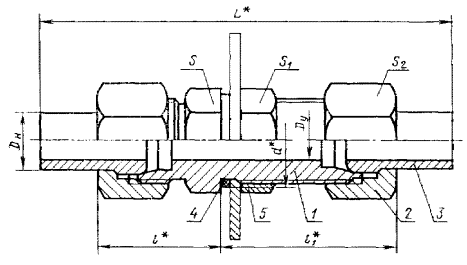

Исполнение 1

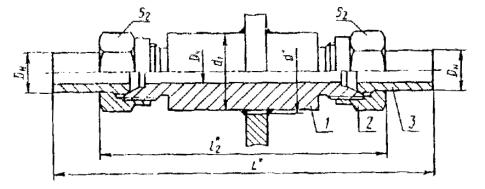

Исполнение 2

_______________

* Размеры для справок.

1 - штуцер по ГОСТ 21872-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78; 4 - прокладка по ГОСТ 23358-87, 5 - контргайка по ГОСТ 15803-76

Размеры, мм

Группа

Наружный диаметр трубы Dн

Условный проход Dу

d

d1

L для исполнения

l

l1

l2

Размеры под «ключ»

Масса 1000 шт., кг, не более

для исполнения

S

S1

S2

1

2

1

2

для исполнения

1

2

2

6

4

13

-

-

102

-

23

43

-

17

17

14

77

-

8

6

15

-

-

107

-

24

-

19

19

17

109

-

10

8

17

-

-

114

-

26

44

-

22

22

19

145

-

12

10

19

-

-

119

-

26

45

-

24

24

22

189

-

15

12

23

-

-

128

-

29

47

-

27

30

27

309

-

(16)

12

25

-

-

128

-

29

-

32

32

30

382

-

18

15

28

-

-

134

-

32

50

-

36

32

441

-

22

20

31

-

-

139

-

36

54

-

36

41

36

572

-

28

25

37

-

-

145

-

39

56

-

41

46

41

764

-

(34)

32

47

-

-

157

-

43

61

-

50

55

50

1173

-

35

32

47

-

-

157

-

43

-

1158

-

42

40

54

-

-

157

-

44

-

60

65

60

1547

-

3

6

3

15

-

-

109

-

28

45

-

19

17

121

-

8

4

17

-

-

114

-

29

-

22

19

162

-

10

5

19

21

19

121

152

32

47

110

24

22

224

260

12

6

21

23

21

126

156

32

48

110

27

24

279

315

14

8

23

26

24

134

160

35

51

112

30

27

369

404

16

10

25

27

25

136

37

32

30

433

450

20

12

31

34

32

147

174

43

58

128

41

36

713

750

25

15

37

40

38

155

177

45

61

46

46

1113

1145

30

20

44

47

45

162

49

66

130

50

50

1538

1511

38

25

54

55

53

171

181

55

71

136

60

65

60

2334

2118

Примечания:

1. Размеры, приведенные в скобках, непредпочтительны.

2. Масса приведена для соединения с медной прокладкой.

Пример условного обозначения соединения группы 3 исполнения 1 с Dн =10 мм:

Соединение 3-1-10 ГОСТ 24502-80

То же, исполнения 2:

Соединение 3-2-10 ГОСТ 24502-80

1, 2. (Измененная редакция, Изм. № 1).

3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6080

3. Срок проверки - 1998 г.

4. ВЗАМЕН ГОСТ 20985-75; ГОСТ 22888-77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 15763-91

4

ГОСТ 15803-76

2

ГОСТ 21872-78

2

ГОСТ 22525-77

3

ГОСТ 23353-78

2

ГОСТ 23355-78

2

ГОСТ 23358-87

2

6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180

7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)
