ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ

конструкция

ГОСТ 24492-80

ГОССТАНДАРТ РОССИИ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ
НИППЕЛЕМ
ТРОЙНИКОВЫЕ ПРОХОДНЫЕ

Конструкция

Tree passage connections with ball nipple.
Construction

ГОСТ
24492-80

Срок действия с 01.01.1982

до 01.01.2000



1.1. Настоящий стандарт распространяется на тройниковые проходные соединения трубопроводов с шаровым ниппелем с углом конуса тройника 24°.

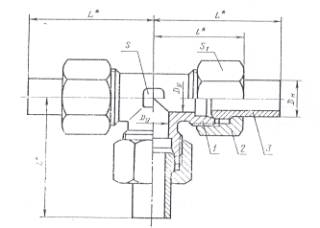

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.



______________________________

* Размер для справок



1 – тройник по ГОСТ 21862-78; 2 – накидная гайка по ГОСТ 23353-78; 3 – шаровой ниппель по ГОСТ 23355-78



Размеры, мм



Группа

Наружный диаметр трубы DН

Условные проход DУ

L

l

Размеры «под ключ»

Масса 1000 шт., кг, не более

S

S1

1

4

2,5

40

21

7

10

32

5

3,0

9

12

41

2

6

4,0

46

28

12

14

73

8

6,0

50

30

17

114

10

8,0

53

31

14

19

145

12

10,0

57

33

17

22

207

15

12,0

63

37

19

27

337

(16)

24

30

405

18

15,0

67

41

32

456

22

20,0

71

47

27

36

613

28

25,0

76

51

36

41

883

(34)

32,0

85

59

41

50

1227

35

1206

42

40,0

91

65

50

60

1997

3

6

3,0

50

32

12

17

121

8

4,0

53

33

14

19

155

10

5,0

56

35

17

22

230

12

6,0

62

39

24

288

14

8,0

65

41

19

27

415

16

10,0

68

44

24

30

475

20

12,0

74

51

27

36

745

25

15,0

80

56

36

46

1352

30

20,0

87

64

41

50

1839

38

25,0

97

75

50

60

2842



Примечание. Размеры, приведенные в скобках, непредпочтительны.

Пример условного обозначения соединения группы 1 с DН =5 мм:

Соединение 1-5 ГОСТ 24492-80

1, 2. (Измененная редакция, Изм. № 1).

3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение – по ГОСТ 15763-91.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам.

РАЗРАБОТЧИКИ

Б. В. Максимовский; Г.В. Поляков, канд. техн. наук С.А. Суховодова.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6079.

3. Срок проверки – 1998 г.

4. ВЗАМЕН ГОСТ 20975-75; ГОСТ 22878-77.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 15763-91

4

ГОСТ 21862-78

2

ГОСТ 22525-77

3

ГОСТ 23353-78

2

ГОСТ 23355-78

2

6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180.

7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90).
