ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ХОМУТЫ ОХВАТЫВАЮЩИЕ

Конструкция

Embraced ferrules.
Design and basic dimensions

ГОСТ
24194-80

(Измененная редакция, Изм. № 2).

Дата введения 01.07.81

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на охватывающие хомуты, применяемые для крепления стеклянных трубопроводов.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 2).

1а. Охватывающие хомуты должны изготовляться 2-х исполнений:

1 - из фенопласта;

2 - из стеклопластика или фенопласта.

(Введен дополнительно, Изм. № 2).

2. Конструкция и основные размеры охватывающих хомутов должны соответствовать указанным на чертеже и в таблице.

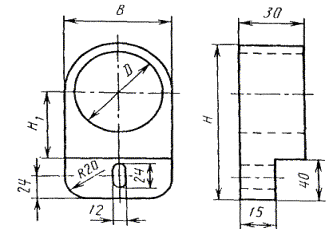

Исполнение 1

Для труб Dn = 45 и 67 мм

Для труб Dn = 93 и 122 мм

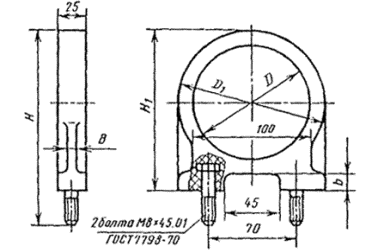

Исполнение 2

Для труб DH = 45 и 67 мм

(Введено дополнительно, Изм. № 2).

Размеры в мм

Исполнение

Условный проход DУ

Наружный диаметр трубы DH

D

D1

H

H1

В

b

Масса, кг, не более

1

40

45

47

58

105

75

-

7

0,10

50

67

69

82

130

100

-

8

0,12

80

93

95

108

157

127

-

9

0,20

100

122

124

138

188

158

-

10

0,27

2

40

45

47

-

108

39

58

-

0,12

50

67

69

-

131

50

82

-

0,20

(Измененная редакция, Изм. № 2).

Пример условного обозначения охватывающего хомута Исполнение 1 для трубы наружным диаметром DH = 45 мм:

Хомут 1-45 ГОСТ 24194-80

(Измененная редакция, Изм. № 2).

3. Материал хомутов - фенопласт марки У2-301-07 по ГОСТ 5689-79, прессматериал ГСП-400 по нормативно-технической документации.

(Измененная редакция, Изм. № 2).

4. Технические требования - по ГОСТ 24201-80.

5. Коды ОКП приведены в приложении.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

Условное обозначение хомута

Код ОКП и контрольное число

1 - 45

48 3474 0501 00

1 - 67

48 3474 0502 09

1 - 93

48 3474 0503 09

1 - 122

48 3474 0504 08

2 - 45

48 3473 0507 05

2 - 67

48 3474 0509 03

(Измененная редакция, Изм. № 1, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306

3. ВЗАМЕН ГОСТ 15925-74.

4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 5689-79

3

ГОСТ 24201-80

4

6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 156
