ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ

МУФТЫ

КОНСТРУКЦИЯ

ГОСТ 24187-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МУФТЫ

Конструкция

Muffes. Design

ГОСТ
24187-80

Дата введения 01.07.81

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на муфты на три натяжных кольца, применяемые для соединения труб с гладкими концами.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 2).

1а. Муфты должны быть изготовлены двух исполнений:

1 - из пресс - материала ГСП-400;

2 - из фенопласта У2-301-07 (стяжное кольцо и полумуфта), и пресс-материала ГСП-400 (фланец).

(Введен дополнительно, Изм. № 2).

2. Конструкция и основные размеры муфты должны соответствовать указанным на черт. 1 и в табл. 1.

* Размеры для справок.

1 - стяжное кольцо; 2 - фланец; 3 - полумуфта

Черт. 1

Таблица 1

Размеры в мм

Условный проход Dу

Наружный диаметр трубы, Dн

D

D1

Bmax

Масса, кг, не более для исполнения

1

2

50

67

68

134

100

0,90

0,75

80

93

93,5

162

1,25

-

100

122

123

194

1,75

-

Пример условного обозначения муфты исполнения 1 для трубы наружным диаметром Dн = 67 мм:

Муфта 1-67 ГОСТ 24187-80

(Новая редакция, Изм. № 2).

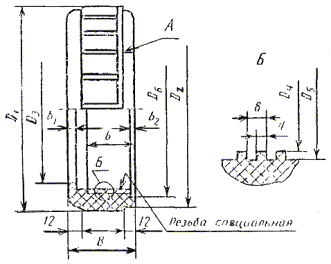

3. Конструкция и основные размеры стяжного кольца должны соответствовать указанным на черт. 2 и в табл. 2

Черт. 2

Примечание. Буртик «А» может быть изготовлен как справа, так и слева от рифлений.

(Новая редакция, Изм. № 2).

Таблица 2

Размеры в мм

Условный проход Dу

Наружный диаметр трубы Dн

D1

D2

D3

D4

D5

D6

В

b

b1

b2

Масса, кг, не более для исполнения

1

2

50

67

134

128

98,5

105

110

111

52

36

8

2

0,36

-

104

109

-

0,28

80

93

162

156

126

133

138

138,5

54

10

0,45

-

100

122

194

188

158

165

170

170,5

58

40

2,5

0,67

-

Пример условного обозначения стяжного кольца исполнения 1 для муфты 67:

Кольцо стяжное 1-67 ГОСТ 24187-80

(Новая редакция, Изм. № 2).

4. Конструкция и основные размеры фланца должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Размеры в мм

Условный проход Dу

Наружный диаметр трубы DH

D

D1

D2

D3

B

b

b1

b2

Масса, кг, не более

50

67

104

98

68

88

43

34

17

9,5

0,21

80

93

133

126

93,5

114

44

13

10

0,35

100

122

165

158

123

145

45

35

6

11

0,48

Пример условного обозначения фланца для муфты 67.

Фланец 67 ГОСТ 24187-80

(Новая редакция, Изм. № 2).

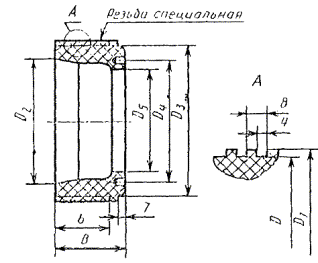

5. Конструкция и основные размеры полумуфты, должны соответствовать указанным на черт. 4 и в табл. 4.

Черт. 4

Таблица 4

Размеры в мм

Условный проход Dу

Наружный диаметр трубы DH

D

D1

D2

D3

D4

D5

B

b

Масса, кг, не более для исполнения

1

2

50

67

104,6

109,6

88

105

90

68

43

33

0,33

-

104,0

109,0

-

0,26

80

93

133

138

114

131

116

93,5

0,45

-

100

122

165

170

145

164

148

123

45

35

0,60

-

Пример условного обозначения полумуфты исполнения 1 для муфты 67:

Полумуфта 1-67 ГОСТ 24187-80

(Новая редакция, Изм. № 2).

6. Материал муфт - фенопласт марки У2-301-07 по ГОСТ 5689-79 и пресс-материал в соответствии с рабочими чертежами.

(Измененная редакция, Изм. № 2).

7. Технические требования - по ГОСТ 24201-80.

8. Коды ОКП приведены в приложении.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

Условное обозначение муфт

Код ОКИ и контрольное число

1-67

48 3472 0001 03

2-67

48 3472 0101 00

1-93

48 3472 0102 08

1-122

48 3472 0103 09

(Введено дополнительно, Изм. № 1).

(Новая редакция, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н, Куликов; Р.Н. Шарунова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306.

3. ВЗАМЕН ГОСТ 15913-74

4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ.

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 5589-79

3

ГОСТ 24201-80

4

6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 155.
