ГОСТ 24023-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПУАНСОНЫ КРУГЛЫЕ С УДЛИНЕННОЙ РАБОЧЕЙ ЧАСТЬЮ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПУАНСОНЫ КРУГЛЫЕ С УДЛИНЕННОЙ РАБОЧЕЙ ЧАСТЬЮ

Конструкция и размеры

Round punches with elongated working part. Construction and dimensions

ГОСТ
24023-80*

Постановлением Государственного комитета СССР по стандартам от 04.03.80 № 1007 дата введения установлена 01.01.81

Ограничение срока действия снято Постановлением Госстандарта от 26.06.85 № 1958

* Переиздание (октябрь 1999 г.) с Изменением № 1, утвержденным в июне 1985 г. (ИУС 10-85)

1. Конструкция и размеры круглых пуансонов с удлиненной рабочей частью должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

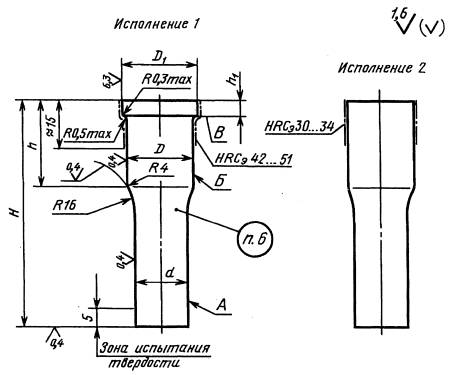

Исполнение 1

Исполнение 2

d
h5, h6, h8

Н

D
n6

D1*

h

h1
+0,1

Масса кг, не более

Обозначение заготовки пуансона

Применяемость

Обозначение заготовки пуансона

Применяемость

1141-5181



1141-5182



От 2,0
до 2,5

50

3,2

6

25

6

0,003

1141-5183



1141-5184



56

1141-5185



1141-5186



63

28

0,004

1141-5187



1141-5188



67

1141-5189



1141-5191



Св. 2,5
до 3,0

50

4,0

7

25

0,005

1141-5192



1141-5193



56

1141-5194



1141-5195



63

28

0,006

1141-5196



1141-5197



67

1141-5198



1141-5199



Св. 3,0
до 3,5

50

5,0

8

25

0,007

1141-5201



1141-5202



56

0,008

1141-5203



1141-5204



63

28

1141-5205



1141-5206



67

0,009

1141-5207



1141-5208



71

1141-5209



1141-5211



75

1141-5212



1141-5213



80

0,010

1141-5214



1141-5215



85

32

8

1141-5216



1141-5217



90

0,011

1141-5218



1141-5219



Св. 3,5
до 4,0

50

25

6

0,008

1141-5221



1141-5222



56

1141-5223



1141-5224



63

28

0,009

1141-5225



1141-5226



67

0,010

1141-5227



1141-5228



71

1141-5229



1141-5231



75

1141-5232



1141-5233



80

1141-5234



1141-5235



85

32

8

0,012

1141-5236



1141-5237



90

0,013

1141-5238



1141-5239



Св. 4,0
до 4,5

50

6,3

10

25

6

0,011

1141-5241



1141-5242



56

0,012

1141-5243



1141-5244



63

1141-5245



1141-5246



67

0,013

1141-5247



1141-5248



71

1141-5249



1141-5251



75

28

0,014

1141-5252



1141-5253



80

0,015

1141-5254



1141-5255



85

32

8

0,016

1141-5256



1141-5257



90

0,017

Продолжение

Размеры в мм

Исполнение 1

Исполнение 2

d
h5, h6, h8

Н

D
n6

D1*

h

h1
+0,1

Масса, кг, не более

Обозначение заготовки пуансона

Применяемость

Обозначение заготовки пуансона

Применяемость

1141-5258



1141-5259



Св. 4,5
до 5,0

50

6,3

10

25

6

0,012

1141-5261



1141-5262



56

0,013

1141-5263



1141-5264



63

0,014

1141-5265



1141-5266



67

0,015

1141-5267



1141-5268



71

1141-5269



1141-5271



75

28

0,016

1141-5272



1141-5273



80

0,017

1141-5274



1141-5275



85

32

8

0,018

1141-5276



1141-5277



90

0,019

1141-5278



1141-5279



Св. 5,0
до 6,0

50

8,0

12

25

6

0,018

1141-5281



1141-5282



56

0,019

1141-5283



1141-5284



63

0,021

1141-5285



1141-5286



67

0,022

1141-5287



1141-5288



71

0,023

1141-5289



1141-5291



75

28

0,024

1141-5292



1141-5293



80

0,025

1141-5294



1141-5295



85

32

8

0,028

1141-5296



1141-5297



90

0,029

1141-5298



1141-5299



95

36

0,031

1141-5301



1141-5302



100

0,032

1141-5303



1141-5304



Св. 6,0
до 7,0

50

10,0

14

25

6

0,026

1141-5305



1141-5306



56

0,028

1141-5307



1141-5308



63

0,030

1141-5309



1141-5311



67

0,031

1141-5312



1141-5313



71

0,033

1141-5314



1141-5315



75

28

0,035

1141-5316



1141-5317



80

0,036

1141-5318



1141-5319



85

32

8

0,041

1141-5321



1141-5322



90

0,042

1141-5323



1141-5324



95

36

0,045

1141-5325



1141-5326



100

0,047

1141-5327



1141-5328



Св. 7,0
до 8,0

50

25

6

0,029

1141-5329



1141-5331



56

0,031

1141-5332



1141-5333



63

0,034

1141-5334



1141-5335



67

0,035

1141-5336



1141-5337



71

0,037

Продолжение

Размеры в мм

Исполнение 1

Исполнение 2

d
h5, h6, h8

H

D
n6

D1*

h

h1
+0,1

Масса кг, не более

Обозначение заготовки пуансона

Применяемость

Обозначение заготовки пуансона

Применяемость

1141-5338



1141-5339



Св. 7,0
до 8,0

75

10,0

14

28

6

0,039

1141-5341



1141-5342



80

0,041

1141-5343



1141-5344



85

32

8

0,046

1141-5345



1141-5346



90

0,048

1141-5347



1141-5348



95

36

0,051

1141-5349



1141-5351



100

0,053

1141-5352



1141-5353



Св. 8,0
до 9,0

50

12,0

16

25

6

0,038

1141-5354



1141-5355



56

0,041

1141-5356



1141-5357



63

0,045

1141-5358



1141-5359



67

0,047

1141-5361



1141-5362



71

0,049

1141-5363



1141-5364



75

28

0,052

1141-5365



1141-5366



80

0,054

1141-5367



1141-5368



85

32

8

0,061

1141-5369



1141-5371



90

0,063

1141-5372



1141-5373



95

36

0,067

1141-5374



1141-5375



100

0,070

1141-5376



1141-5377



Св. 9,0
до 10,0

50

25

6

0,041

1141-5378



1141-5379



56

0,045

1141-5381



1141-5382



63

0,049

1141-5383



1141-5384



67

0,052

1141-5385



1141-5386



71

0,054

1141-5387



1141-5388



75

28

0,058

1141-5389



1141-5391



80

0,061

1141-5392



1141-5393



85

32

8

0,067

1141-5394



1141-5395



90

0,070

1141-5396



1141-5397



95

36

0,074

1141-5398



1141-5399



100

0,077

1141-5401



1141-5402



Св. 10,0
до 11,0

50

25

6

0,045

1141-5403



1141-5404



56

0,049

1141-5405



1141-5406



63

0,054

1141-5407



1141-5408



67

0,057

1141-5409



1141-5411



71

0,060

1141-5412



1141-5413



75

28

6

0,064

1141-5414



1141-5415



80

0,067

1141-5416



1141-5417



85

32

8

0,074

1141-5418



1141-5419



90

0,078

1141-5421



1141-5422



95

36

0,082

1141-5423



1141-5424



100

0,086

Продолжение

Размеры в мм

Исполнение 1

Исполнение 2

d
h5, h6, h8

Н

D
n6

D1*

h

h1
+0,1

Масса кг, не более

Обозначение заготовки пуансона

Применяемость

Обозначение заготовки пуансона

Применяемость

1141-5425



1141-5426



Св. 11,0
до 12,0

50

14

18

25

6

0,057

1141-5427



1141-5428



56

0,063

1141-5429



1141-5431



63

0,069

1141-5432



1141-5433



67

0,072

1141-5434



1141-5435



71

0,076

1141-5436



1141-5437



75

28

0,080

1141-5438



1141-5439



80

0,085

1141-5441



1141-5442



85

32

8

0,092

1141-5443



1141-5444



90

0,097

1141-5445



1141-5446



95

36

0,102

1141-5447



1141-5448



100

0,107

1141-5449



1141-5451



Св. 12,0
до 13,0

50

25

6

0,061

1141-5452



1141-5453



56

0,067

1141-5454



1141-5455



63

0,075

1141-5456



1141-5457



67

0,079

1141-5458



1141-5459



71

0,083

1141-5461



1141-5462



75

28

0,088

1141-5463



1141-5464



80

0,093

1141-5465



1141-5466



85

32

8

0,100

1141-5467



1141-5468



90

0,105

1141-5469



1141-5471



95

36

0,111

1141-5472



1141-5473



100

0,117

1141-5474



1141-5475



Св. 13,0
до 14,0

50

16

20

25

6

0,075

1141-5476



1141-5477



56

0,082

1141-5478



1141-5479



63

0,091

1141-5481



1141-5482



67

0,096

1141-5483



1141-5484



71

0,100

1141-5485



1141-5486



75

28

0,107

1141-5487



1141-5488



80

0,113

1141-5489



1141-5491



85

32

8

0,122

1141-5492



1141-5493



90

0,128

1141-5494



1141-5495



95

36

8

0,136

1141-5496



1141-5497



100

0,142

Продолжение

Размеры в мм

Исполнение 1

Исполнение 2

d
h5, h6, h8

Н

D
n6

D1*

h

h1
+0,1

Масса кг, не более

Обозначение заготовки пуансона

Применяемость

Обозначение заготовки пуансона

Применяемость

1141-5498



1141-5499



Св. 14,0
до 15,0

50

16

20

25

6

0,080

1141-5501



1141-5502



56

0,088

1141-5503



1141-5504



63

0,098

1141-5505



1141-5506



67

0,103

1141-5507



1141-5508



71

0,109

1141-5509



1141-5511



75

28

0,115

1141-5512



1141-5513



80

0,122

1141-5514



1141-5515



85

32

8

0,131

1141-5516



1141-5517



90

0,138

1141-5518



1141-5519



95

36

0,146

1141-5521



1141-5522



100

0,153

1141-5523



1141-5524



Св. 15,0
до 16,0

50

18

22

25

6

0,096

1141-5525



1141-5526



56

0,105

1141-5527



1141-5528



63

0,116

1141-5529



1141-5531



67

0,122

1141-5532



1141-5533



71

0,129

1141-5534



1141-5535



75

28

0,136

1141-5536



1141-5537



80

0,144

1141-5538



1141-5539



85

32

8

0,156

1141-5541



1141-5542



90

0,164

1141-5543



1141-5544



95

36

0,173

1141-5545



1141-5546



100

0,181

1141-5547



1141-5548



Св. 16,0
до 17,0

50

25

6

0,101

1141-5549



1141-5551



56

0,111

1141-5552



1141-5553



63

0,124

1141-5554



1141-5555



67

0,131

1141-5556



1141-5557



71

0,138

1141-5558



1141-5559



75

28

0,146

1141-5561



1141-5562



80

0,155

1141-5563



1141-5564



85

32

8

0,166

1141-5565



1141-5566



90

0,175

1141-5567



1141-5568



95

36

0,185

1141-5569



1141-5571



100

0,194

Продолжение

Размеры в мм

Исполнение 1

Исполнение 2

d
h5, h6, h8

Н

D
n6

D1*

h

h1
+0,1

Масса кг, не более

Обозначение заготовки пуансона

Применяемость

Обозначение заготовки пуансона

Применяемость

1141-5572



1141-5573



Св. 17,0
до 18,0

50

20

24

25

6

0,118

1141-5574



1141-5575



56

0,130

1141-5576



1141-5577



63

0,144

1141-5578



1141-5579



67

0,152

1141-5581



1141-5582



71

0,160

1141-5583



1141-5584



75

28

0,169

1141-5585



1141-5586



80

0,179

1141-5587



1141-5588



85

32

8

0,193

1141-5589



1141-5591



90

0,203

1141-5592



1141-5593



95

36

0,215

1141-5594



1141-5595



100

0,225

1141-5596



1141-5597



Св. 18,0
до 19,0

50

25

6

0,124

1141-5598



1141-5599



56

0,137

1141-5601



1141-5602



63

0,153

1141-5603



1141-5604



67

0,161

1141-5605



1141-5606



71

0,170

1141-5607



1141-5608



75

28

0,180

1141-5609



1141-5611



80

0,191

1141-5612



1141-5613



85

32

8

0,205

1141-5614



1141-5615



90

0,216

1141-5616



1141-5617



95

36

0,228

1141-5618



1141-5619



100

0,240

1141-5621



1141-5622



Св. 19,0
до 20,0

50

22

26

25

6

0,143

1141-5623



1141-5624



56

0,158

1141-5625



1141-5626



63

0,175

1141-5627



1141-5628



67

0,185

1141-5629



1141-5631



71

0,195

1141-5632



1141-5633



75

28

0,207

1141-5634



1141-5635



80

0,219

1141-5636



1141-5637



85

32

8

0,235

1141-5638



1141-5639



90

0,248

1141-5641



1141-5642



95

36

0,262

1141-5643



1141-5644



100

0,274

Продолжение

Размеры в мм

Исполнение 1

Исполнение 2

d
h5, h6, h8

Н

D
n6

D1*

h

h1
+0,1

Масса кг, не более

Обозначение заготовки пуансона

Применяемость

Обозначение заготовки пуансона

Применяемость

1141-5645



1141-5646



Св. 20,0
до 21,0

50

22

26

25

6

0,150

1141-5647



1141-5648



56

0,166

1141-5649



1141-5651



63

0,185

1141-5652



1141-5653



67

0,196

1141-5654



1141-5655



71

0,207

1141-5656



1141-5657



75

28

0,218

1141-5658



1141-5659



80

0,232

1141-5661



1141-5662



85

32

8

0,249

1141-5663



1141-5664



90

0,262

1141-5665



1141-5666



95

36

0,277

1141-5667



1141-5668



100

0,291

1141-5669



1141-5671



Св. 21,0
до 22,0

50

25

30

25

6

0,181

1141-5672



1141-5673



56

0,199

1141-5674



1141-5675



63

0,220

1141-5676



1141-5677



67

0,232

1141-5678



1141-5679



71

0,244

1141-5681



1141-5682



75

28

0,258

1141-5683



1141-5684



80

0,273

1141-5685



1141-5686



85

32

8

0,295

1141-5687



1141-5688



90

0,310

1141-5689



1141-5691



95

36

0,328

1141-5692



1141-5693



100

0,343

1141-5694



1141-5695



Св. 22,0
до 24,0

50

25

6

0,195

1141-5696



1141-5697



56

0,216

1141-5698



1141-5699



63

0,241

1141-5701



1141-5702



67

0,255

1141-5703



1141-5704



71

0,270

1141-5705



1141-5706



75

28

0,285

1141-5707



1141-5708



80

0,303

1141-5709



1141-5711



85

32

8

0,325

1141-5712



1141-5713



90

0,343

1141-5714



1141-5715



95

36

0,361

1141-5716



1141-5717



100

0,379

* Только для исполнения 1.

Примечание. Масса подсчитана для максимального рабочего размера пуансона, исполнения 1.

Пример условного обозначения заготовки пуансона размерами d в интервале от 2 до 2,5 мм, H = 50 мм, из стали марки У10А по ГОСТ 1435-90, исполнения 1:

Пуансон 1141-5181 - У10А ГОСТ 24023-80

Пример записи в спецификации чертежа штампа для пуансона рабочими размерами d = 2,2 мм (из интервала от 2 до 2,5 мм) с полем допуска по h8, Н = 50 мм, из стали марки У10А по ГОСТ 1435-90, исполнения 1:

Пуансон 1141-5181 - 2,2 h8 - У10А ГОСТ 24023-80

2. Допуск радиального биения поверхности А относительно поверхности Б для пуансонов с полем допуска рабочего размера d:

- по h5 - не ниже 4 степени точности;

- по h6 - не ниже 5 степени точности;

- по h8 - не ниже 7 степени точности по ГОСТ 24643-81.

3. Допуск цилиндричности поверхности А на всей длине для пуансонов с полем допуска рабочего размера d:

- по h5 - не ниже 5 степени точности;

- по h6 - не ниже 6 степени точности;

- по h8 - не ниже 9 степени точности по ГОСТ 24643-81.

1-3. (Измененная редакция, Изм. 1).

4. Допуск цилиндричности поверхности Б на всей длине не ниже 7 степени точности по ГОСТ 24643-81.

5. Допуск торцового биения поверхности В относительно поверхности Б - не ниже 7 степени точности по ГОСТ 24643-81.

6. Маркировать: условное обозначение и товарный знак предприятия-изготовителя на бирке, а рабочий размер d и его поля допусков - на изделии.

7. Технические условия - по ГОСТ 16675-80.

8. Примеры применения круглых пуансонов с удлиненной рабочей частью указаны в приложении.

9. Расчет пуансонов на прочность приведен в приложении к ГОСТ 16675-80.

ПРИЛОЖЕНИЕ
Справочное
ПРИМЕРЫ ПРИМЕНЕНИЯ КРУГЛЫХ ПУАНСОНОВ С УДЛИНЕННОЙ РАБОЧЕЙ ЧАСТЬЮ

* Поверхности А обработать совместно.

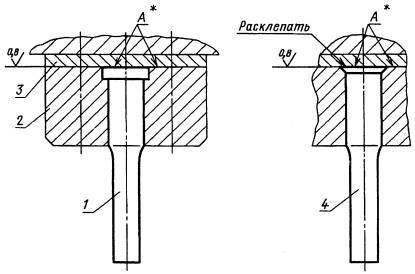

1 - пуансон (исполнение 1); 2 - державка; 3 - подкладная плитка; 4 - пуансон (исполнение 2)






Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Полезное >>





Смотри также: Каталог «Полезное» >>
Фотогалереи (15) >>
Статьи (461) >>
ГОСТы (1431) >>
СНиПы (45) >>
СанПиНы (2) >>
Нормативные документы (9) >>
ВСН (12) >>
Задать вопрос в форуме >>
Строительные блоги (31) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
