ГОСТ 23961-80 Метрополитены. Габариты приближения строений, оборудования и подвижного состава Часть 3

Примечания:  1. В таблице приведены следующие координаты:

       - высота платформ, измеряемая по перпендикуляру к плоскости, касательной к головкам рельсов;



       - расстояние от оси габарита до края платформы, измеряемое параллельно плоскости, касательной к головкам рельсов;



- высота платформ, измеряемая по вертикали от горизонтальной плоскости, проходящей через середину пути, имеющего возвышение наружного рельса, соответственно с внутренней и наружной сторон кривой;



- расстояния по горизонтали от оси пути (вертикальной линии, проходящей через середину пути) до края платформы соответственно с внутренней и наружной сторон кривой.

2.  Для промежуточных значений кривых участков пути и возвышений наружного рельса координаты следует определять по линейной интерполяции.


Таблица 4

Нормы увеличения горизонтальных расстояний между осями смежных

путей в кривых участках















Радиус кривой, м


, мм, при возвышении наружного рельса внешнего пути , мм




0


  10


20


30


40


50


60


70


80


90


100


110


120


400


-

 122


130


137


145


152


159


167


174


182


189


196


204


350


-

 137


145


152


160


167


174


182


189


197


204


211


219


300


150


 157


165


172


180


187


194


202


209


217


224


231


239


250


178


 185


193


200


208


215


222


230


237


245


252


259


267


200


220


 227


235


242


250


257


264


272


279


287


294


301


309


175


250


 257


265


272


280


287


294


302


309


317


324


331


339


150


290


 297


305


312


320


327


334


342


349


357


364


371


379


125


346


 353


361


368


376


383


390


398


405


412


420


427


435


100


430


 437


450


452


460


467


474


482


489


497


504


511


519


80


535


 542


550


557


565


572


579


587


594


602


609


616


624


60


710


 717


725


732


740


747


754


762


769


777


784


791


799





При возвышении наружного рельса внешнего пути , мм,

более возвышения наружного рельса внутреннего пути


, мм


- , мм


, мм


5


+ 10


10


+ 20


15


+ 30


20


+ 41


25


+ 51


30


+ 61


35


+ 71


40


+ 82


45


+ 92


50


+ 102


55


+ 112


60


+ 122


65


+ 132


70


+ 143


75


+ 153


80


+ 163


90


+ 183


100


+ 204


110


+ 224


120


+ 244



ПРИЛОЖЕНИЕ 2

Обязательное

Методика определения размеров габарита приближения

оборудования для кривых участков пути

1.  Размеры габарита в точках   , для кривых участков пути необходимо увеличивать на следующие дополнительные смещения в кривых расчетного вагона:

       - максимальный геометрический  вынос, мм, расчетного   вагона в кривой данного радиуса, определяемый по формуле


и - соответственно боковое и вертикальное смещения точек расчетного вагона при наклоне на рессорах под воздействием центробежной силы и силы тяжести.

Величины  и следует определять по формулам:




где - радиус кривой, м;

       - возвышение наружного рельса в кривой, мм;

       - высота рассматриваемой точки габарита приближения оборудования в прямой, считая от уровня головок рельсов, мм;

       - расстояние от оси пути до данной точки габарита приближения оборудования в прямой, мм;

       - высота центра поворота кузова вагона на рессорах при боковых колебаниях, мм.

2.  Размеры габарита , увеличенные на указанные в п.1 настоящего приложения смещения, разрешается принимать в двух системах координат (см. чертеж настоящего приложения):

первая  (наклонная) - ось ординат проходит через середину пути (точку 0) и перпендикулярной к головкам рельсов .

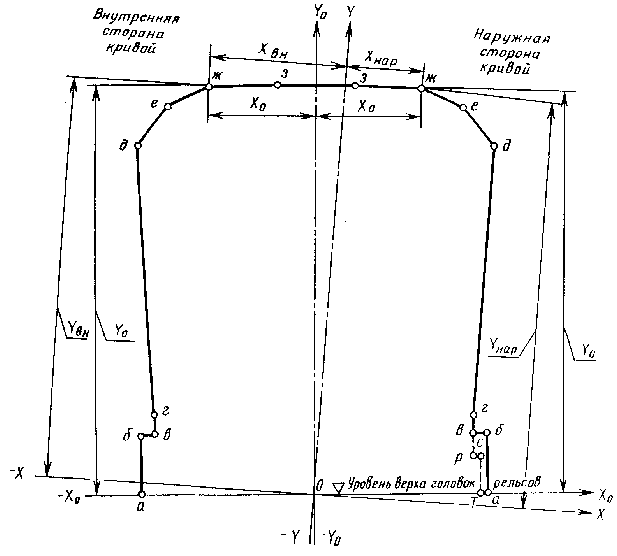

Система координат для измерения
