ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



Сборочные единицы и детали трубопроводов

ЗАГЛУШКИ ФЛАНЦЕВЫЕ СО ВСТАВКАМИ НА Ру св. 10 до 40 Мпа (св. 100 до 400 кгс/см3)
Конструкция и размеры

Assembly units and pipeline parts.
Flanged plugs with inserts for Pnom 9,81-98,1 MPa (100-1000 kgf/cm2).
Construction and dimensions

ГОСТ

22816-83

Дата введения 01.01.85

1. Настоящий стандарт распространяется на фланцевые заглушки со вставками для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, на Ру св. 10 до 40 МПа (св. 100 до 400 кгс/см2) и Dy от 6 до 200 мм при температуре среды от минус 50 до плюс 510 °С.

2. Конструкция и размеры заглушек должны соответствовать указанным на черт. 1-3 и в таблице.

(Измененная редакция, Изм. № 1).

3. Технические требования - по ГОСТ 22790-89.

1 - заглушка; 2 - вставка

Черт. 1

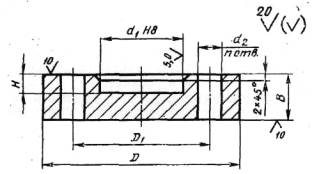

Поз. 1. Заглушка

Черт. 2

Поз. 2. Вставка

Черт. 3

Размеры в мм

Условный проход
Dy

Исполнение детали

D

D1

d

d1

D2

n

d3

H

B

h

Масса заглушки со вставкой, кг, не более

6

2

70

42

6

15

16

3

10

8

15

3

0,4

10

2

95

60

10

25

18

18

10

20

4

1,0

15

2

105

68

15

35

28

12

1,9

25

2

115

80

25

45

4

37

25

32

2

135

95

32

50

22

43

15

30

5

3,0

3

165

115

60

24

6

48

35

4,9

40

3

40

70

55

5,1

50

2

200

145

55

85

29

73

20

40

6

8,5

3

225

170

60

33

50

13,6

65

2

70

105

90

7

15,9

3

245

185

95

55

16,0

80

1

85

115

100

25

8

18,0

2

260

195

90

125

36

115

29,7

3

290

220

39

65

19,9

100

1

260

195

100

36

55

29,6

2

290

220

140

39

125

65

29,6

3

300

235

160

8

132

70

33,2

125

1

120

145

30

10

32,7

2

330

255

180

42

162

80

45,9

3

400

305

220

48

85

73,3

150

1

150

195

175

35

11

72,4

2

315

220

195

95

81,2

3

460

360

245

55

105

119,8

200

1

195

225

40

12

118,5

2

480

380

275

59

245

130

159,4

3

570

460

300

10

229,6

Примечания:

1. Материал вставки (поз. 2) - сталь марок 12Х18Н10Т, 10Х17Н13М2Т, 10X17HI3M3T, 08X17H15M3T по ГОСТ 5632-72.

2. На поверхности вставки (поз. 2) необходимо клеймить марку стали.

Пример условного обозначения фланцевой заглушки со вставкой исполнения 2, Dy 65 мм на условное давление Ру 32 МПа, из стали марки 20Х3МВФ:

Заглушка 2-65-32-20X3МВФ - ГОСТ 22816-83

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения

РАЗРАБОТЧИКИ

Б.И. Вагайцев (руководитель темы); М.И. Миль; Е.Я. Нейман; А.П. Корчагин, канд. техн. наук; А.Д. Головнев

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25.11.83 5522

3. Срок проверки - 1993 г.

4. ВЗАМЕН ГОСТ 22816-77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 5632-72

ГОСТ 22790-89

2

3

6. Переиздание (июль 1991 г.) с Изменением № 1, утвержденным в декабре 1988 г.

7. Ограничение срока действия снято Постановлением Государственного комитета СССР по стандартам от 23.12.88 г. № 4518
