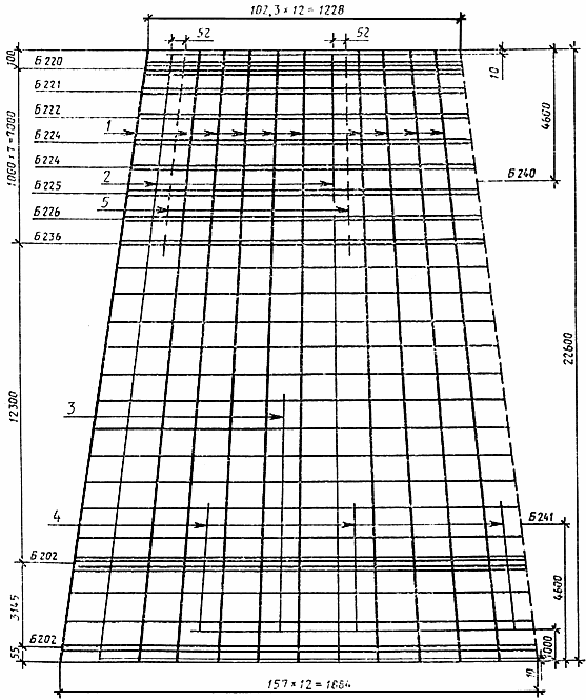

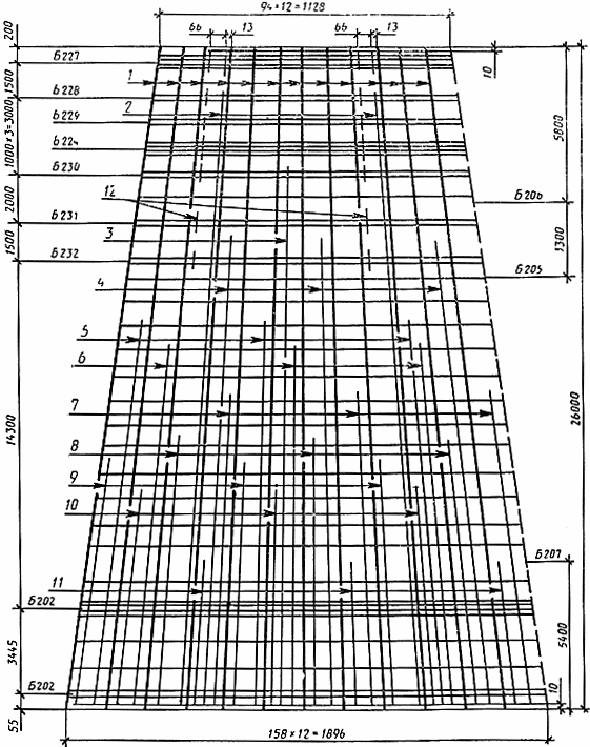

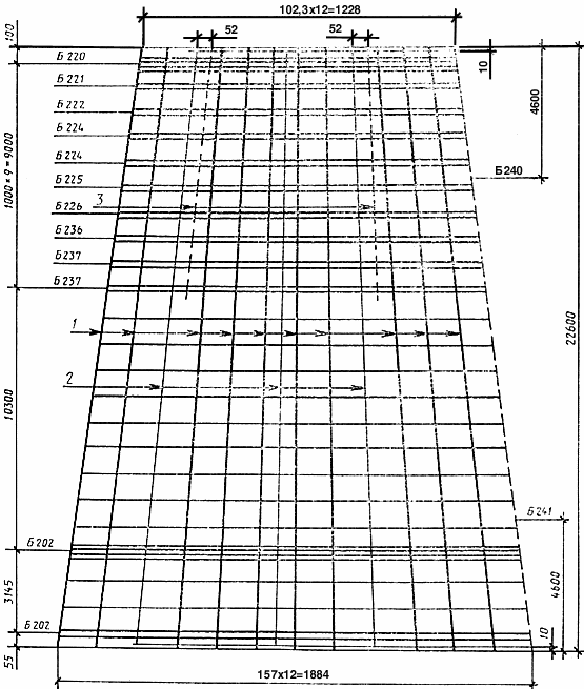

СК26.1-4.1

Армирование стойки (в развертке)

Черт. 19

     Примечание. Стойки устанавливаются узким концом вниз.

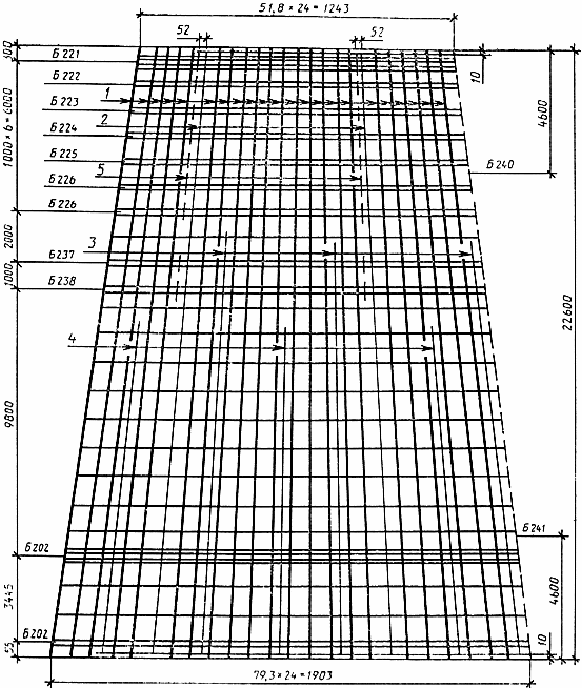

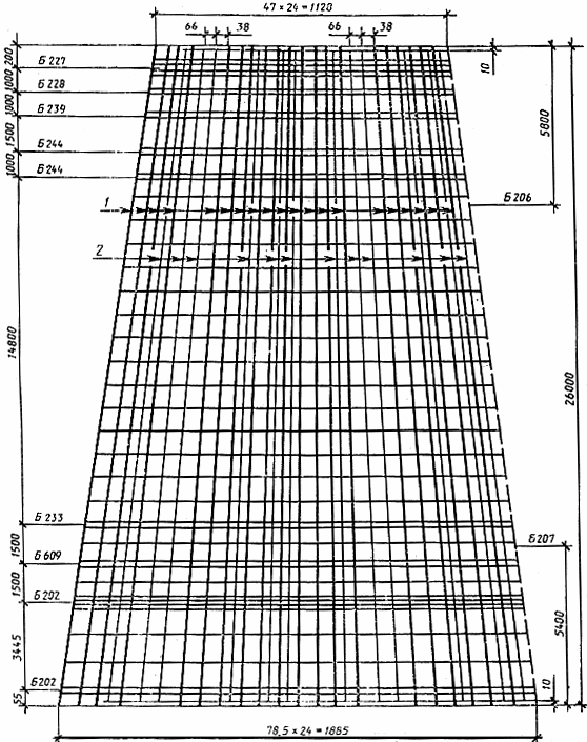

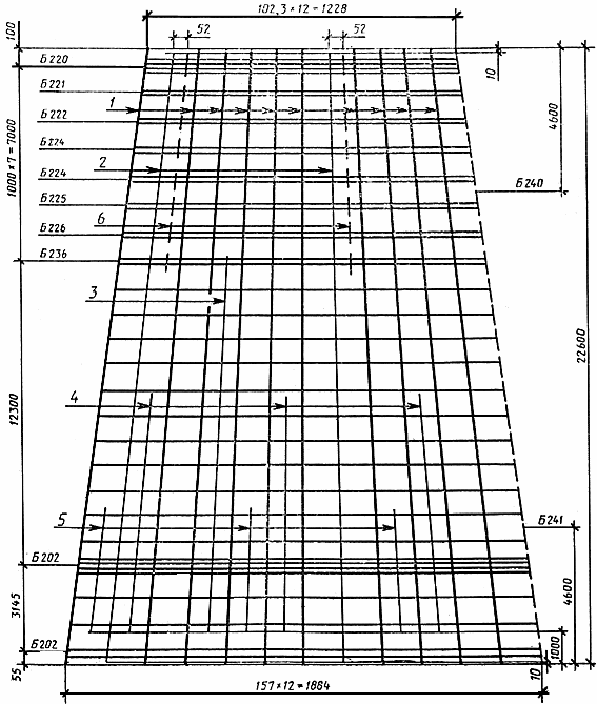

СК26.1-5.1

Армирование стойки (в развертке)

Черт. 20

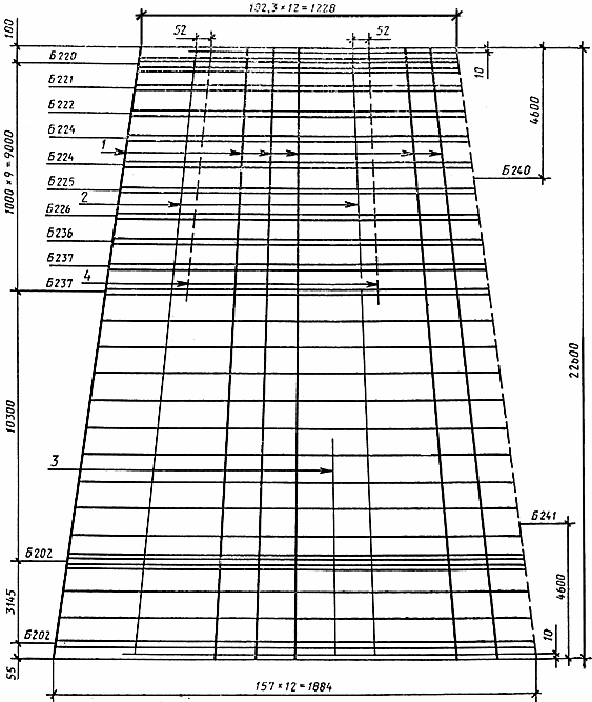

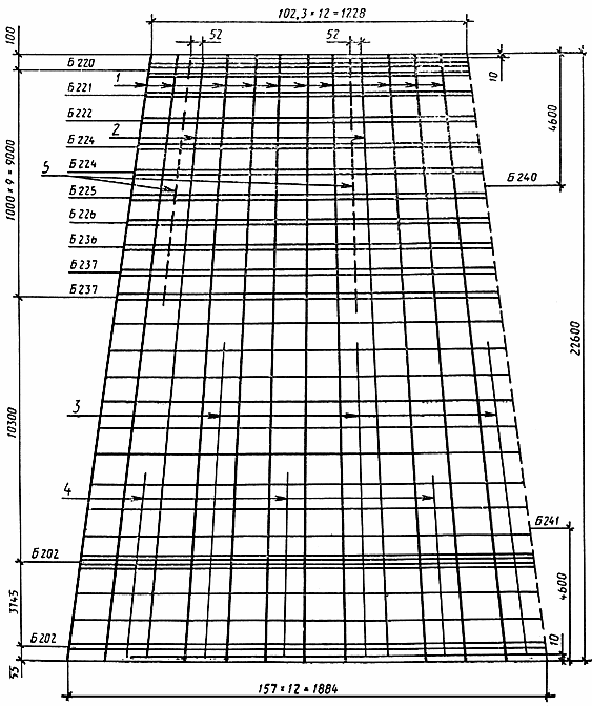

СК22.1-1.0

Армирование стойки (в развертке)

Черт. 21

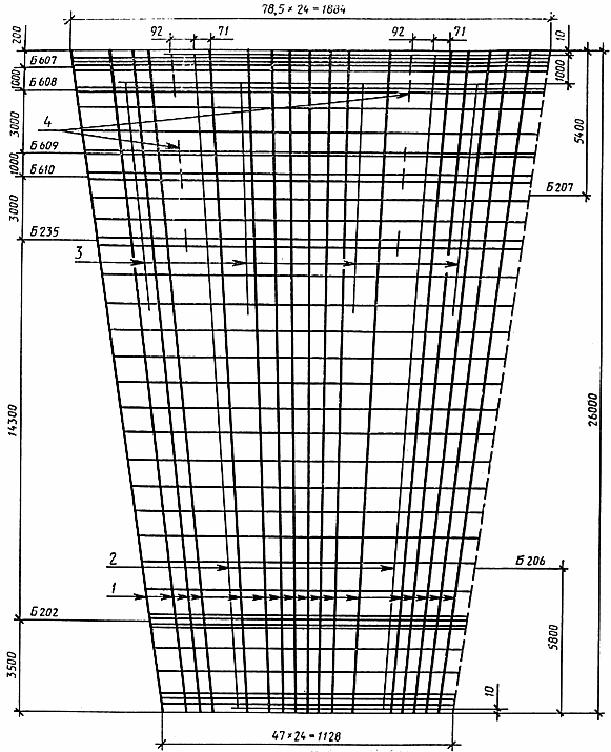

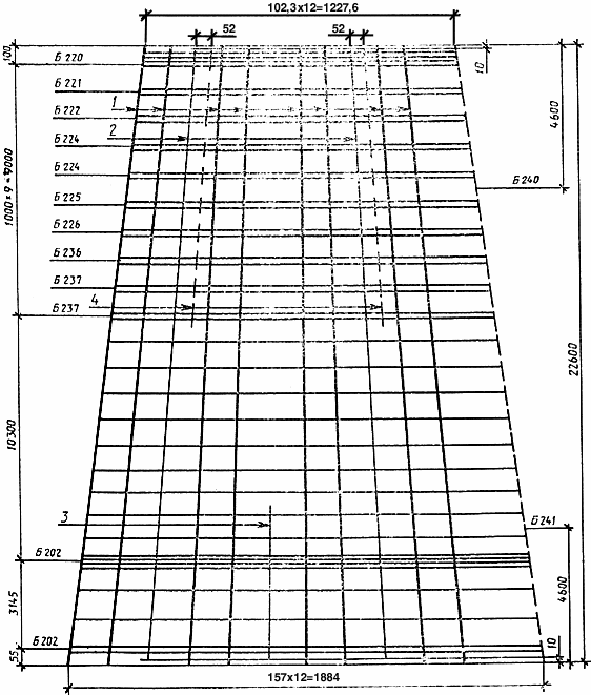

СК22.1-1.1

Армирование стойки (в развертке)

Черт. 22

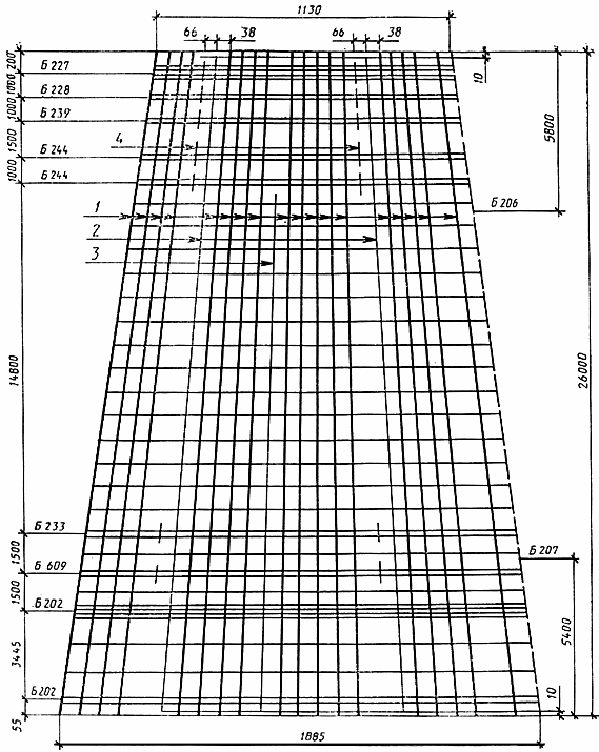

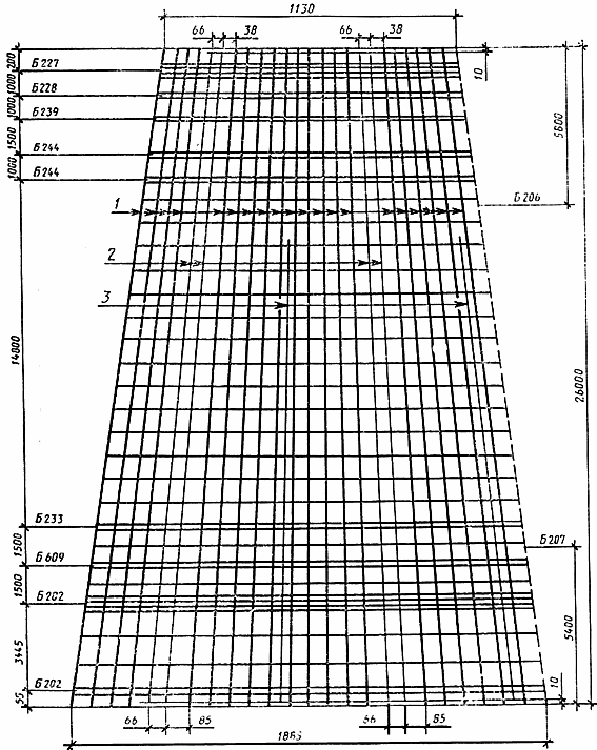

СК22.1-1.2

Армирование стойки (в развертке)

Черт. 23

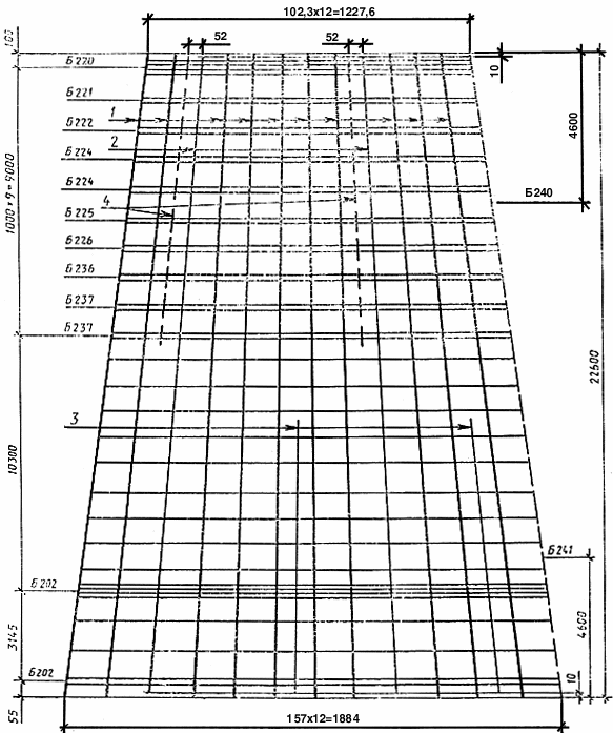

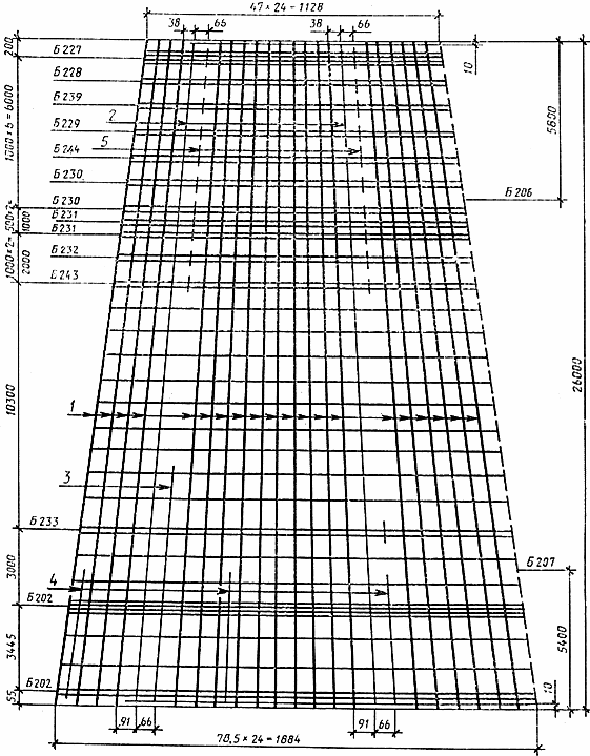

СК22.1-2.0

Армирование стойки (в развертке)

Черт. 24

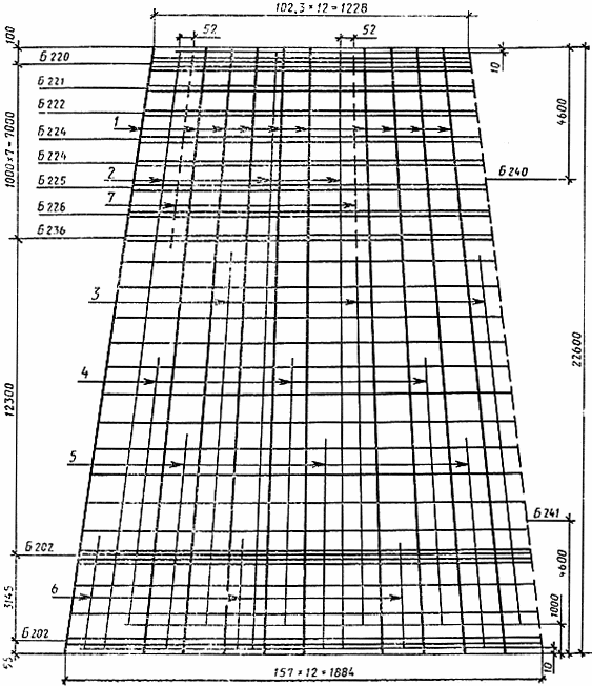

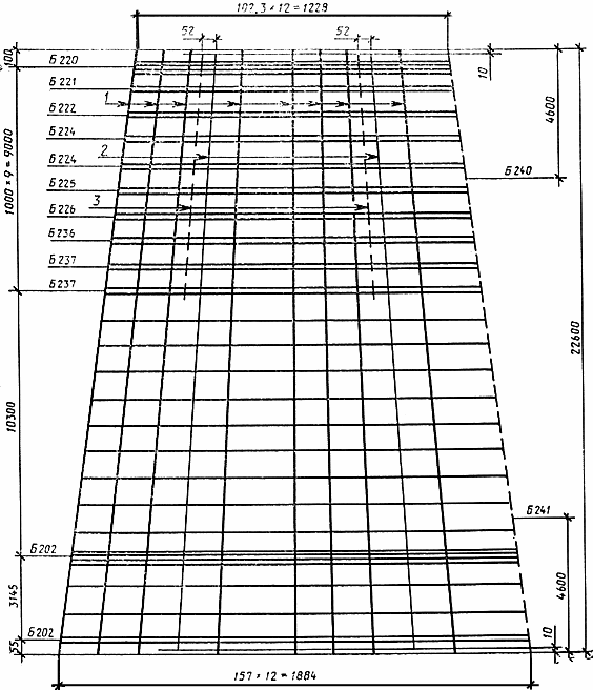

СК22.1-2.1

Армирование стойки (в развертке)

Черт. 25

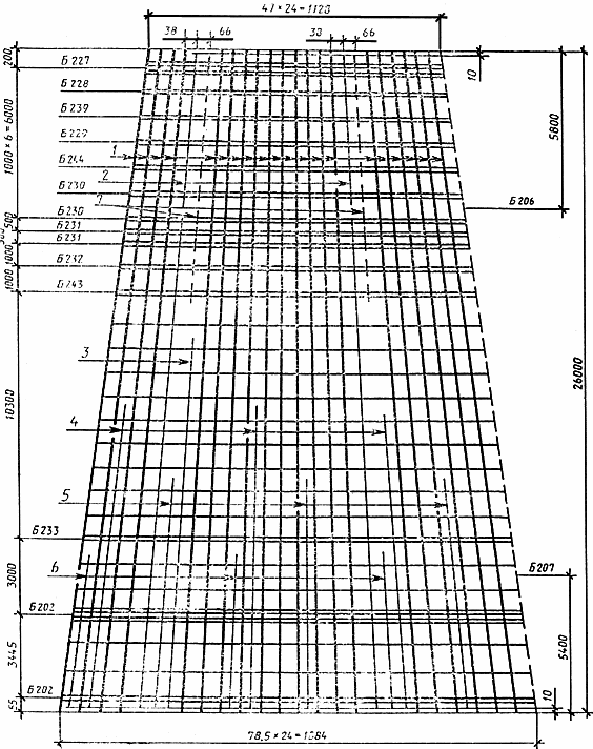

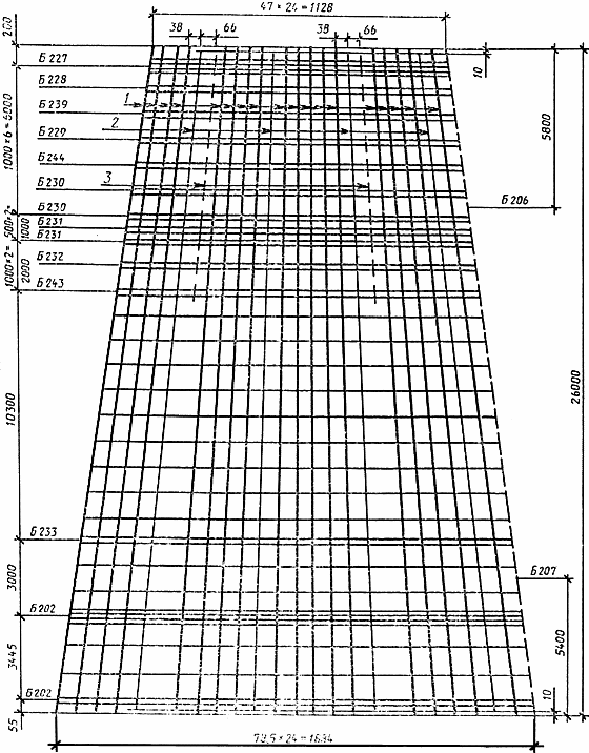

СК22.1-2.2

Армирование стойки (в развертке)

Черт. 26

СК22.1-3.0

Армирование стойки (в развертке)

Черт. 27

СК22.1-3.1

Армирование стойки (в развертке)

Черт. 28

СК22.1-3.2

Армирование стойки (в развертке)

Черт. 29

СК26.1-6.0

Армирование стойки (в развертке)

Черт. 30

СК26.1-6.1

Армирование стойки (в развертке)

Черт. 31

СК26.1-6.2

Армирование стойки (в развертке)

Черт. 32

СК26.2-1.0

Армирование стойки (в развертке)

Черт. 33

СК26.2-1.1

Армирование стойки (в развертке)

Черт. 34

СК26.2-1.2

Армирование стойки (в развертке)

Черт. 35

СК22.2-1.0

Армирование стойки (в развертке)

Черт. 36
