ГОСТ 22687.1-85

Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СТОЙКИ КОНИЧЕСКИЕ ЖЕЛЕЗОБЕТОННЫЕ

ЦЕНТРИФУГИРОВАННЫЕ ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ

ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

Конструкция и размеры

Centrifugal conic reinforced concrete posts for high-voltage

transmission lines. Structure and dimensions

ОКП 58 6311

Дата введения 1986-01-01

РАЗРАБОТАН

Министерством  энергетики и электрификации СССР

Научно-исследовательским  институтом бетона и железобетона (НИИЖБ) Госстроя СССР

ИСПОЛНИТЕЛИ

А.И.Курносов,  канд. техн. наук (руководитель темы); В.М.Пинчук; Б.М.Гальперин; В.Е.Иванова; Л.Э.Левин; Н.В.Плохих; Г.И.Бердичевский, д-р техн. наук; Л.Н.Зикеев, канд. техн. наук; В.М.Скубко

ВНЕСЕН  Министерством энергетики и электрификации СССР

Зам.  министра Ф.В.Сапожников

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 октября 1984 г. № 180



1.  Настоящий стандарт распространяется на железобетонные предварительно напряженные конические стойки кольцевого сечения, изготовляемые методом центрифугирования из тяжелого бетона и предназначенные для опор линий электропередачи напряжением 35-750 кВ, и устанавливает конструкцию указанных стоек.

Стойки  предназначены для применения:

при  расчетной температуре наружного воздуха (температуре наружного воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 55°С включительно;

в  I-VII районах по давлению ветра и в I-V районах по толщине стенки гололеда согласно СНиП 2.01.07-85;

при  сейсмичности площадки строительства до 9 баллов включительно.

Стойки,  предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек.

2.  Форма и основные параметры стоек - по ГОСТ 22687.0-85.

3.  Технические показатели стоек приведены в табл. 1.

Таблица 1









Обозначение стоек



Объем бетона, м



Класс бетона



Предельный момент кН·м (тс·м)



Масса изделия, кг









по прочности



по образованию

трещин





1



2



3



4



5



6




СК26.1-1.1



2,5



В40



462,1 (47,12)


130,9 (13,34)


6821




СК26.1-1.2







465,6 (47,47)


154,2 (15,72)


6757




СК26.1-1.5







409,5 (41,75)


211,0 (21,51)


6750




СК26.1-1.4







422,8 (43,11)


108,2 (11,03)



6752




СК26.1-1.3







458,7 (46,77)


163,9 (16,71)


6733




СК26.1-2.1







462,1 (47,12)


130,9 (13,34)


6849




СК26.1-2.2







465,6 (47,47)


154,2 (15,72)


6804




СК26.1-2.5







409,5 (41,75)


211,0 (21,51)


6770




СК26.1-2.4







422,8 (43,11)


108,2 (11,03)



6735




СК26.1-2.3







458,7 (46,77)


163,9 (16,71)


6712




СК26.1-3.1







531,5 (54,19)


125,4 (12,78)



6992




СК26.1-3.4







516,7 (52,68)


151,0 (15,39)


6801




СК26.1-3.3







523,4 (53,37)


157,2 (16,02)



6796




СК26.1-4.1







423,1 (43,14)


170,3 (17,36)



6860




СК26.1-5.1







577,8 (58,91)


121,6 (12,39)


6997




СК22.1-1.1



1,9



В30



264,8 (27,00)


111,2 (11,33)


4819




СК22.1-1.2





В40



270,2 (27,55)



121,1 (12,35)


4765




СК22.1-2.1





В30



326,0 (33,24)



108,6 (11,07)


4847




СК22.1-2.2





В40



329,5 (33,59)



137,0 (13,97)


4816




СК22.1-3.1






В30



215,3 (21,95)



99,3 (10,12)


4809




СК22.1-3.2



1,8





212,1 (21,63)



93,4 (9,52)


4526




СК26.1-6.1



2,5



В40



453,2 (46,21)



188,8 (19,25)


6910




СК26.1-6.2



2,5



В40



437,1 (44,57)



210,5 (21,46)


6883




СК26.2-1.1







452,3 (46,12)



188,7 (19,24)


6952




СК26.2-1.2







430,8 (43,92)



159,1 (16,22)


6848




СК22.2-1.1



2,3



В40



525,1 (53,54)



200,0 (20,39)


6418




СК22.2-1.2







502,2 (51,21)



207,9 (21,19)


6334




СК22.3-1.1



2,2





296,4 (30,22)

-------------------

334,6 (34,11)



92,8 (9,46)

--------------------

154,8 (15,78)




6086




СК22.3-1.2







293,9 (29,97)

---------------------

368,5 (37,57)



92,5 (9,43)

---------------------

180,7 (18,43)




6066




СК26.1-1.0



2,5





457,7 (46,67)



105,9 (10,80)


6896




СК26.1-2.0







457,7 (46,67)



105,9 (10,80)


6929




СК26.1-3.0







540,3 (55,09)



100,0 (10,20)


7054




СК26.1-4.0







415,5 (42,36)



153,0 (15,60)


6933




СК22.1-1.0



1,9



В30



267,0 (27,22)



89,5 (9,13)


5027




СК22.1-2.0







339,3 (34,59)



86,3 (8,80)


5332




СК22.1-3.0







212,3 (21,65)



93,6 (9,54)


4995




СК26.1-6.0



2,5



В40



455,8 (46,48)



149,5 (15,24)



6984




СК26.2-1.0







454,7 (46,37)



149,2 (15,21)


7105




СК22.2-1.0



2,3





522,1 (53,24)



199,1 (20,30)


6571





СК22.3-1.0**



2,2





307,6 (31,37)

----------------------

362,8 (36,99)



90,7 (9,25)

-------------------

152,1 (15,51)


6220





Примечания:

1.  При вычислении массы изделия средняя плотность бетона принята 2500 кг/м.





2.  Для стоек СК22.3-1 характеристики по графам 4 и 5 приведены для сечения на отметке 4,7 от вершины стойки в числителе и на отметке 3,0 м от комля -  в знаменателе.

4.  Стойки должны удовлетворять всем требованиям ГОСТ 22687.0-85 и настоящего стандарта.

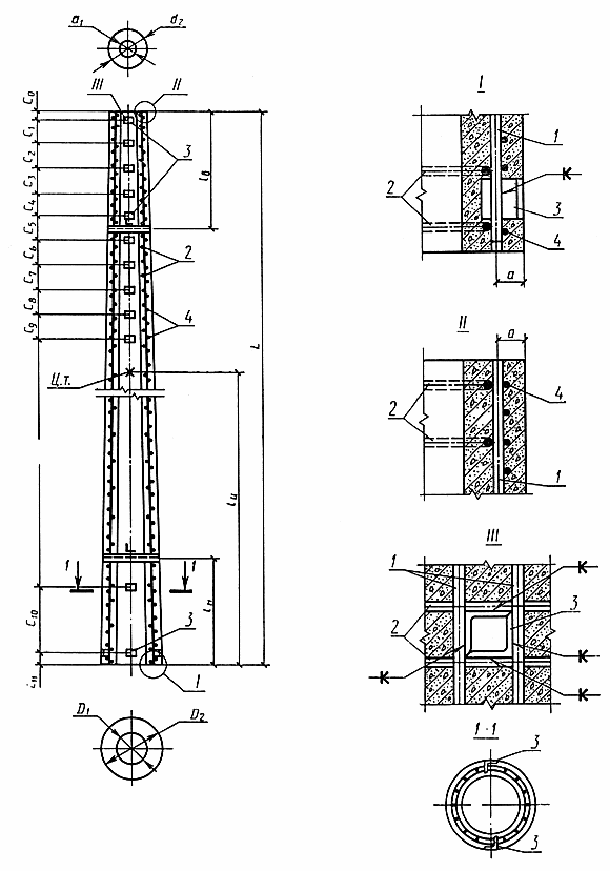

5.  Конструкция и размеры стоек должны соответствовать указанным на черт. 1.

1- продольная арматура; 2 - монтажные кольца; 3 - закладные изделия;

4 - спираль; а - расстояние от наружной поверхности стойки до оси продольной арматуры;

- вязка закладных изделий; ц.т. - центр тяжести; - длина стойки;

- расстояние до центра тяжести; - расстояния от мест установки диафрагм;

- внутренние диаметры стойки; - наружные диаметры стойки

Черт. 1

6.  Показатели расхода стали на стойку приведены в табл. 2.



Таблица 2





















Обоз-

наче-

ние

 стоек



Рас-

стоя-

ние от наруж-


Расход материалов



За- клад-

ные изде-


Об- щий рас- ход



Конт- роли-

руемое натя-


Код

ОКП






ной по-

верх-


Арматура продольная



Спираль



Монтажные кольца



Стержни заземления


лия, мас- са, кг


ста- ли, кг


жение, кН (тс)







ности стойки до оси



напрягаемая



ненапря- гаемая




















про-

доль-

ной арма-

туры, мм



Сор- та-

мент



Мас- са, кг



Сор- та-

мент



Мас- са, кг



Сор- та-

мент



Мас- са, кг



Сор- та-

мент



Мас- са, кг



Сор- та-

мент



Мас- са, кг













1



2



3



4



5



6



7



8



9



10



11



12



13



14



15



16






СК26.1-1.1



24



12АV



277,0



12АV



136,0



4BI



58,4



8AI




25,7



12АV



46,2



27,8



571,1



958 (97,68)


58 6311 0024






СК26.1-1.2





12АVI



277,0



12АVI



85,1





44,7





25,7



12АVI







506,5



1198 (122,16)


58 6311 0316






СК26.1-1.5





12K7



352,8



12АI



15,4





32,5





25,7



12АI







500,4



1761 (179,57)


58 6311 0023






СК26.1-1.4





14K19



212,2



12АV



100,7



5BI



69,4





24,1



12АV





49,7



502,3



1216 (123,99)


58 6311 0317






СК26.1-1.3





12K7



260,0



12АV



67,9



4BI



33,6





25,7



12АV





32,7



483,1



1294 (131,95)


58 6311 0318






СК26.1-2.1





12АV



277,0



12АV



128,8



5BI



90,9





23,3



12АV







598,9



958 (97,68)


58 6311 0030






СК26.1-2.2





12АVI



277,0



12АVI



84,0





90,9





22,7



12АVI







553,5



1198 (122,16)


58 6311 0319






СК26.1-2.5





12K7



352,8



12АI



14,6




50,5





23,3



12АI







520,1



1761 (179,57)


58 6311 0029






СК26.1-2.4





14K19



212,2



12АV



100,7





69,4





23,3



12АV







484,5



1216 (123,99)


58 6311 0320






СК26.1-2.3





12K7



260,0



12АV



66,9



4BI



33,6





22,7



12АV







462,1



1294 (131,95)


58 6311 0321






СК26.1-3.1



25



12AV



277,0



12АV



268,3



5BI



90,9





25,0



12АV





34,7



742,1



958 (97,68)


58 6311 0033






СК26.1-3.4





14K19



212,2



12АV



162,9





69,4





25,6



12АV







551,0



1216 (123,99)


58 6311 0322






СК26.1-3.3





12K7



260,0



12АV



127,7





52,2





25,0



12АV







545,8



1294 (131,95)


58 6311 0323






СК26.1-4.1





12AV



392,5



12АV



37,8



4BI



48,1





23,3



12АV





61,8



609,7



1358 (138,47)


58 6311 0325






СК26.1-5.1





12AV



277,0



12АV



273,7



5BI



90,9





24,4



12АV





34,8



747,0



958 (97,68)


58 6311 0326






СК22.1-1.1





12AV



200,7



12АV



21,7





52,2





24,6



12АV






29,4



368,7



799 (81,47)


58 6311 0328






СК22.1-1.2





12AVI



160,5



12АVI



8,7





52,2





24,5



12АVI







315,4



799 (81,47)


58 6311 0329






СК22.1-2.1





12AV



200,7



12АV



55,8



4BI



52,2





23,3



12АV





40,1





25,0



397,1



799 (81,47)


58 6311 0331






СК22.1-2.2



25




12AVI



200,7



12АVI



24,6





52,2





23,3



12АVI







365,9



998 (101,76)


58 6311 0332






СК22.1-3.1





12AV



160,6



12АV



2,7





51,5





24,6



12АV







29,4



308,9



639 (65,15)


58 6311 0334






СК22.1-3.2





12AVI



120,4



12АVI



9,2





52,2





24,5



12АVI







275,8



599 (61,08)


58 6311 0335






СК26.1-6.1

СК26.1-6.2





12AV

12AVI



461,8

415,6



  12AV

12AVI



25,1





50,0





27,6



12АV





46,1





49,7



660,3



1597 (162,84)


58 6311 0337















49,0





44,7





27,6



12АVI







632,7



1797 (183,24)


58 6311 0338






СК26.2-1.1





12AV



461,8



12AV



31,8





58,4





25,0



12AV



92,3





32,9



702,2



1597 (162,84)


58 6311 0340






СК26.2-1.2





12AVI



415,6



12AVI



20,2





58,4





25,0



12AVI



46,2





598,3



1238 (126,24)


58 6311 0341






СК22.2-1.1



23



12AV



441,5



12AV



79,9





53,5





24,1



12AV





40,1





29,2



668,3



1757 (179,16)


58 6311 0342






СК22.2-1.2





12AVI



360,8



12AVI



76,7





53,5





24,1



12AVI







584,4



1798 (183,34)


58 6311 0344






СК22.3-1.1





12AV



281,0



12AV



100,1





57,4





21,6



12AV





40,1





85,3



585,5



1118 (114,00)


58 6311 0346






СК22.3-1.2





12AVI




281,0




12AVI



80,6





57,4





21,6



12AVI







566,0



1087 (110,84)


58 6311 0347






СК26.1-1.0



24



12AIV



277,0




12AIV



210,4





58,4





25,7



12AIV



46,2



27,8



645,5



719 (73,31)


58 6311 0021






СК26.1-2.0



25









209,3



5BI



90,9



8AI



23,2







32,7



679,3



719 (73,31)


58 6311 0027






СК26.1-3.0











329,5





90,9





25,6







34,7



803,9



719 (73,31)


58 6311 0032






СК26.1-4.0





12AIV



461,8





41,3



4BI



48,1





23,3







61,8



682,5



1198 (122,16)


58 6311 0324






СК22.1-1.0





12AIV



200,7





53,6





51,5





24,5





40,1



31,2



401,6



599 (61,08)


58 6311 0327






СК22.1-2.0











115,4





52,2





23,3







25,0



456,7



599 (61,08)


58 6311 0330






СК22.1-3.0











22,7





52,2





24,5







29,4



369,6



599 (61,08)


58 6311 0333






СК26.1-6.0





12AIV



461,8





90,1





58,4





27,6





46,2



49,7



733,8



1198 (122,16)


58 6311 0336






СК26.2-1.0











184,6





58,4





25,0





92,3



32,9



855,0



1198 (122,16)


58 6311 0339






СК22.2-1.0



22



14AIV



600,9





72,7





53,5





24,1





40,1



29,2



820,5



1793 (182,83)


58 6311 0343






СК22.3-1.0



23



14AIV



382,2





93,1





57,4





21,6





80,2



85,3



719,8



1141 (116,34)


58 6311 0345





7.  Арматурные каркасы стоек и расположение закладных изделий в стойках должны соответствовать указанным на черт. 2-41.

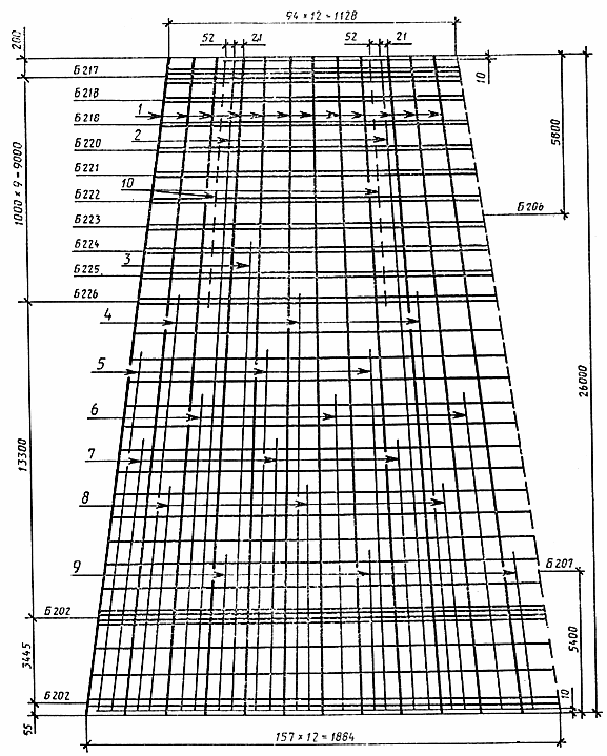

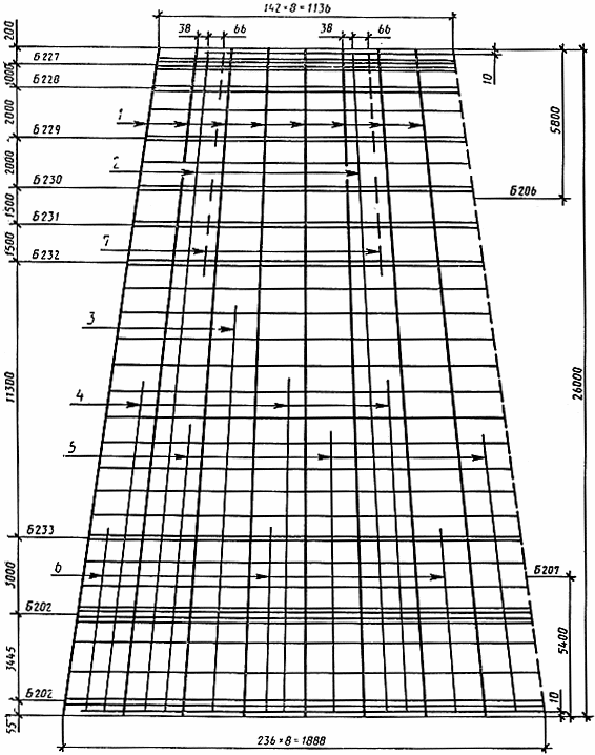

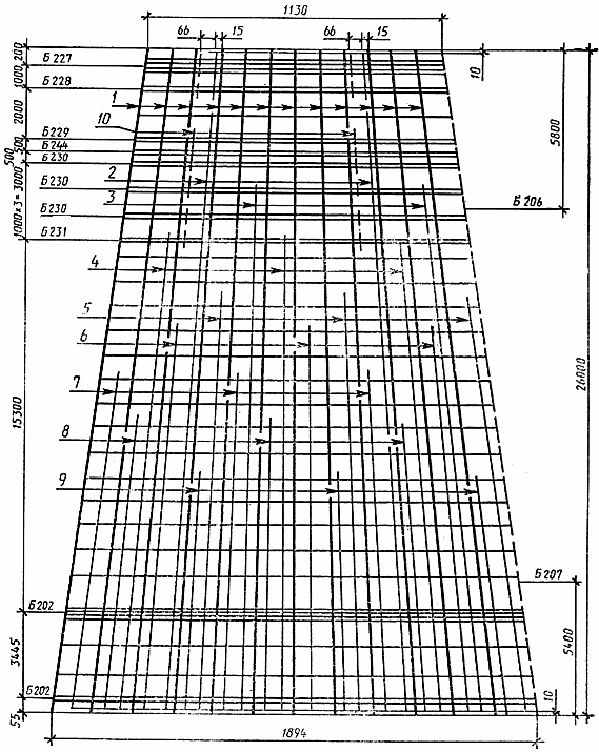

СК26.1-1.0

Армирование стойки (в развертке)


Черт. 2

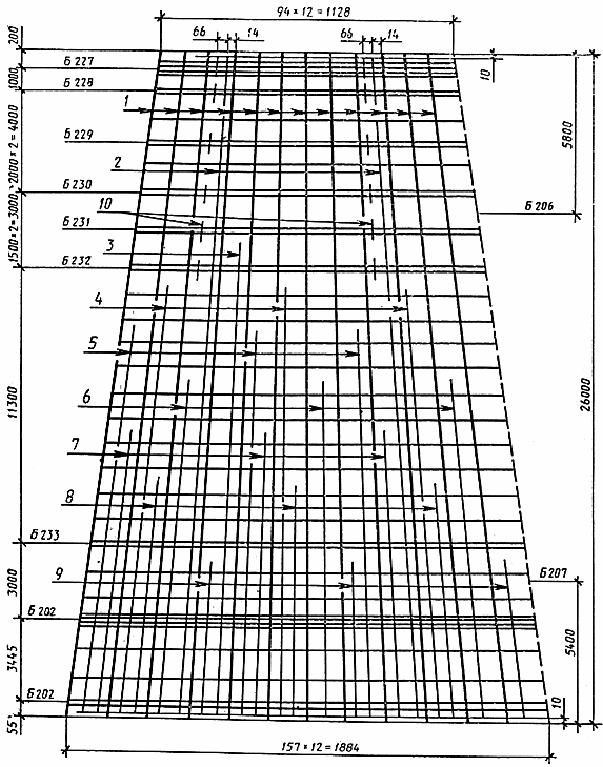

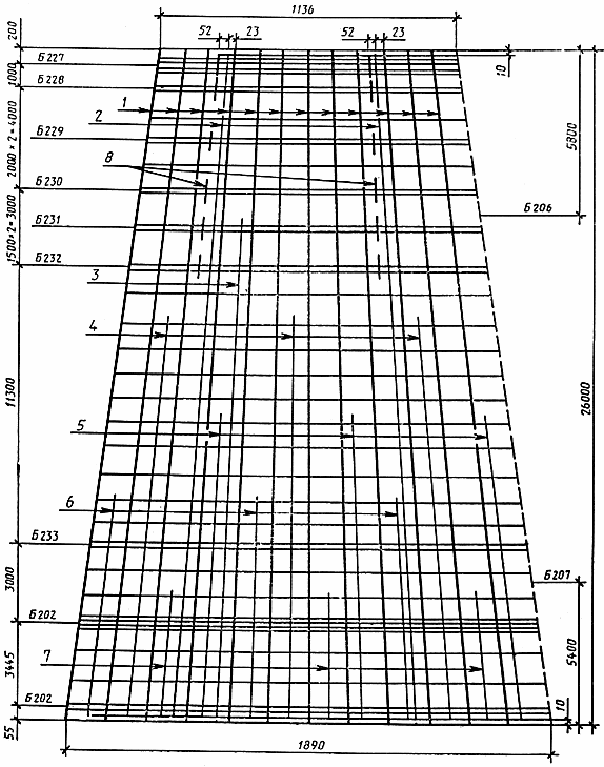

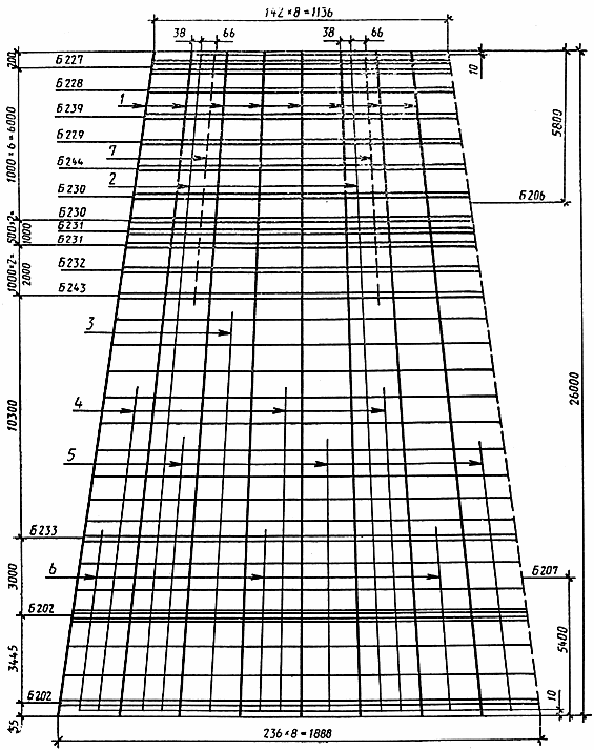

СК26.1-1.1

Армирование стойки (в развертке)

Черт. 3

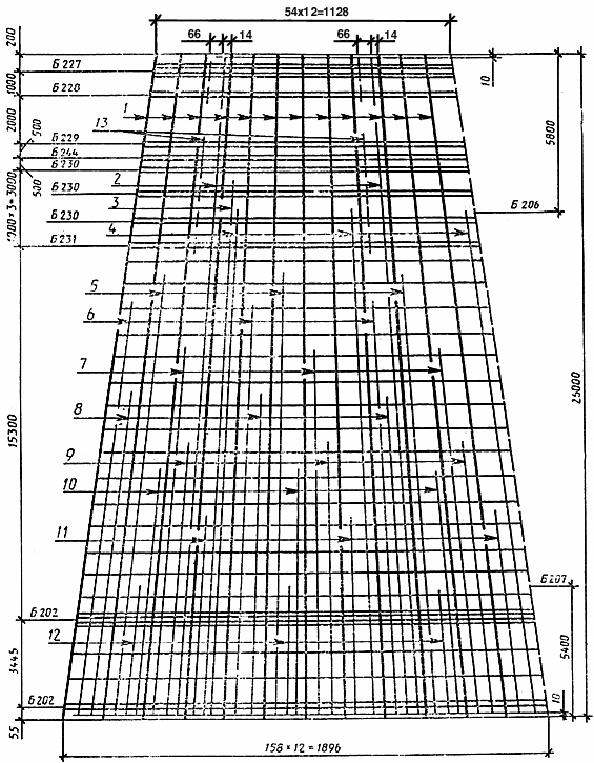

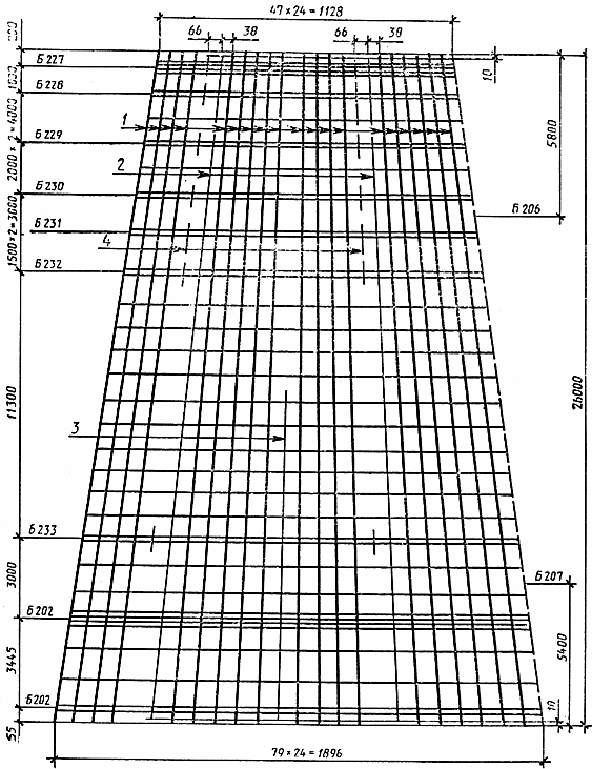

СК26.1-1.2

Армирование стойки (в развертке)


Черт. 4

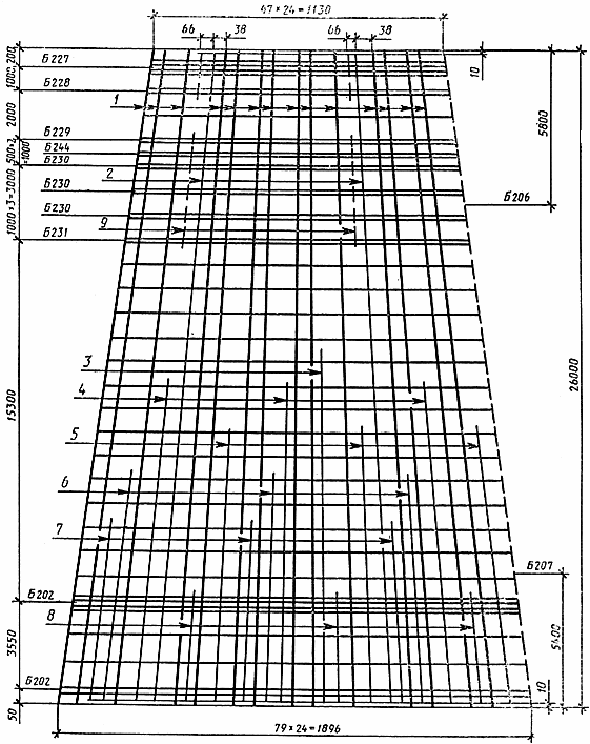

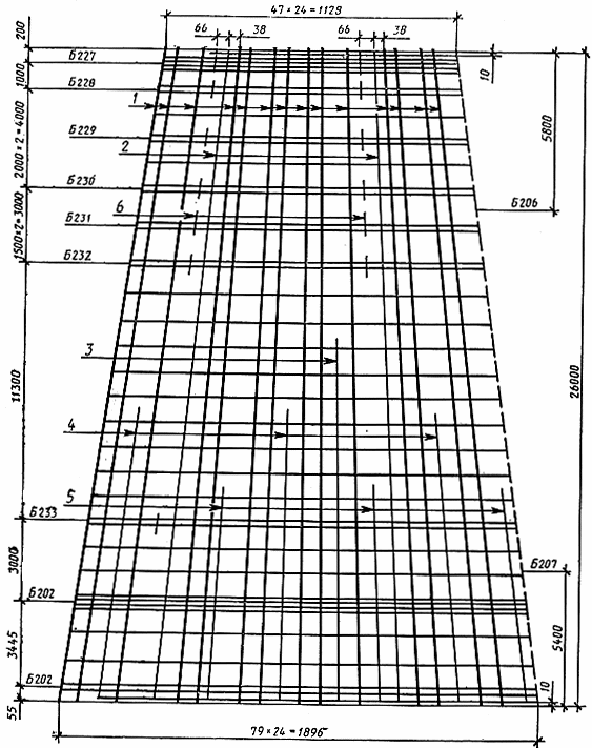

СК26.1-1.5

Армирование стойки (в развертке)



Черт. 5

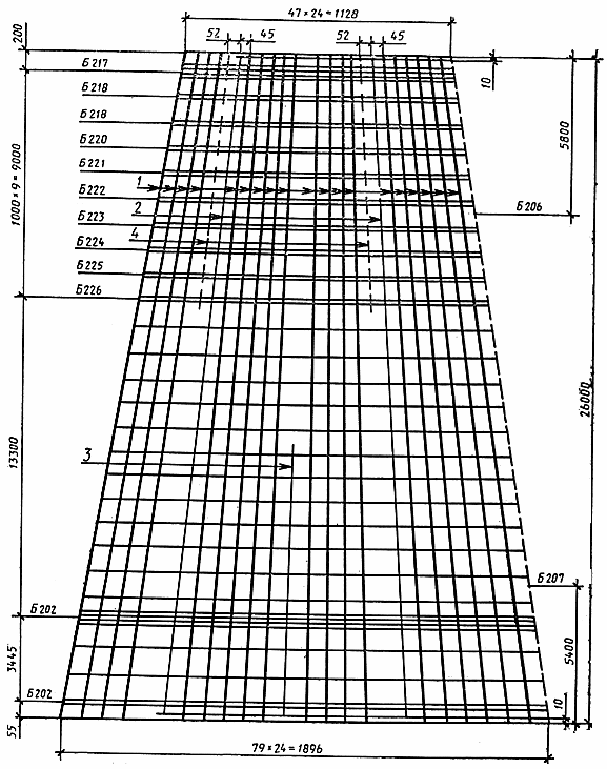

СК26.1-1.4

Армирование стойки (в развертке)

Черт. 6

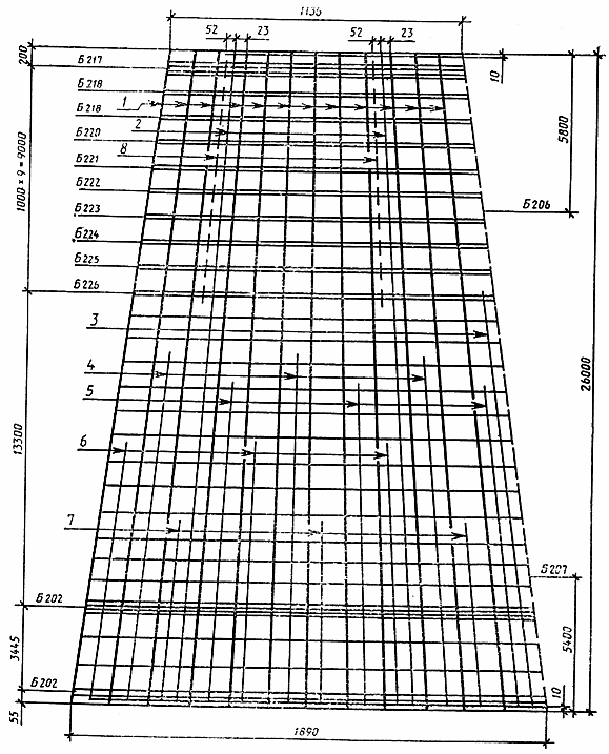

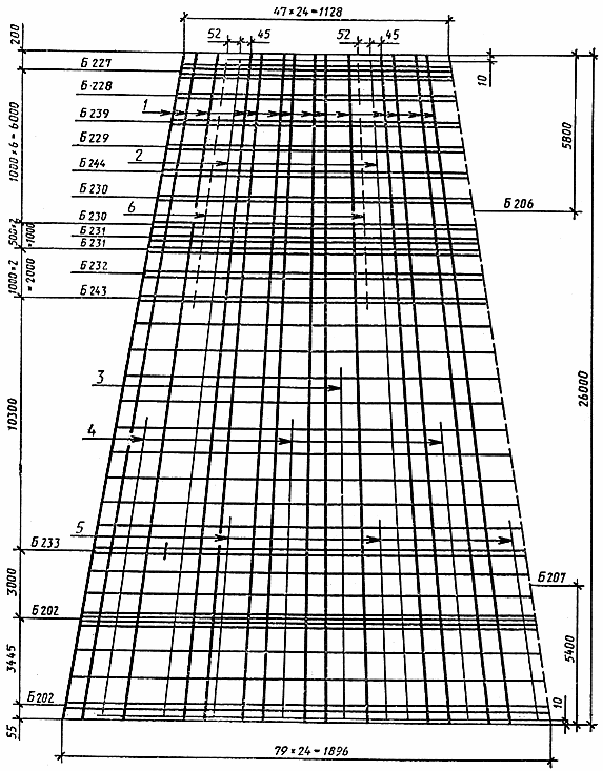

СК26.1-1.3

Армирование стойки (в развертке)

Черт. 7

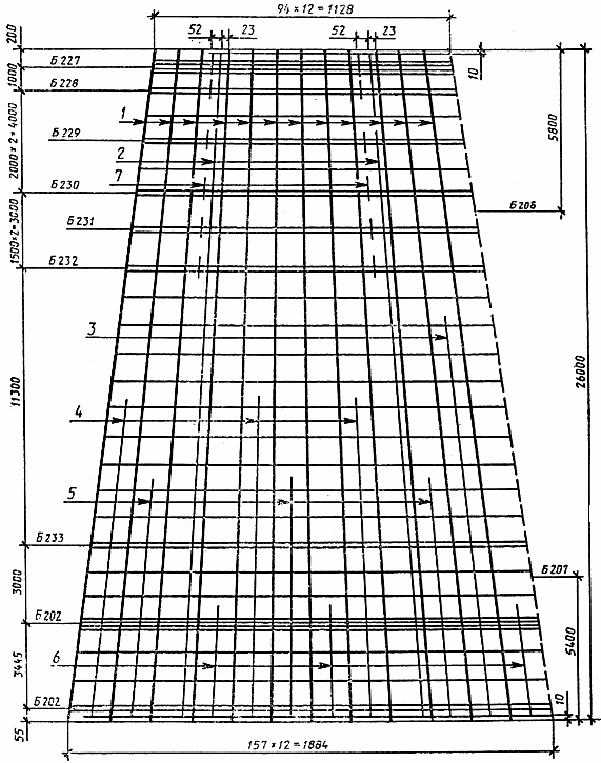

СК26.1-2.0

Армирование стойки (в развертке)


Черт. 8

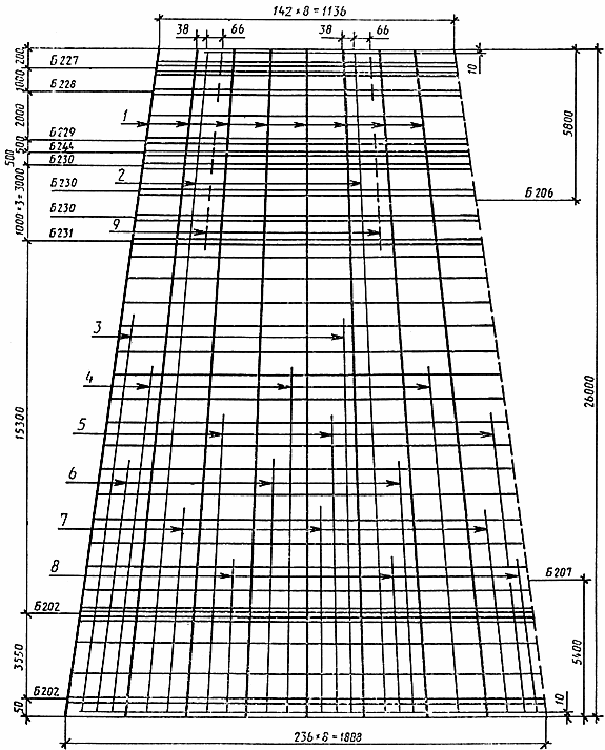

СК26.1-2.1

Армирование стойки (в развертке)

Черт. 9


СК26.1-2.2

Армирование стойки (в развертке)


Черт. 10

СК26.1-2.5

Армирование стойки (в развертке)

Черт. 11


СК26.1-2.4

Армирование стойки (в развертке)

Черт. 12

СК26.1-2.3

Армирование стойки (в развертке)


Черт. 13


СК26.1-3.0

Армирование стойки (в развертке)

Черт. 14


СК26.1-3.1

Армирование стойки (в развертке)

Черт. 15


СК26.1-3.4

Армирование стойки (в развертке)

Черт. 16


СК26.1-3.3

Армирование стойки (в развертке)


Черт. 17


СК26.1-4.0

Армирование стойки (в развертке)

Черт. 18

     Примечание. Стойки устанавливаются узким концом вниз.

Предоставлено компанией МГК "Информпроект".

Часть 1    |    Часть 2    |    Часть 3




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Бетон, ЖБИ, кирпич, фасадные материалы >>



Смотрите также: Каталог «Бетон, ЖБИ, кирпич, фасадные материалы» >>
Компании «Бетон, ЖБИ, кирпич, фасадные материалы» >>
Фотогалереи (1) >>
Статьи (150) >>
ГОСТы (206) >>
СНиПы (14) >>
ВСН (5) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
