ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТМАССЫ

МЕТОД ОПРЕДЕЛЕНИЯ КИСЛОРОДНОГО ИНДЕКСА

ГОСТ 21793-76

ОКСТУ 2209

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

Москва

РАЗРАБОТАН Научно-производственным объединением НПО «Пластмассы»

Генеральный директор В. И. Серенков

Руководители темы: В. С. Биль, Е. Л. Татевосян

Исполнители: С. В. Левинин, Ю. И. Сакуненко, Л. Д. Дерюгина

ВНЕСЕН Министерством химической промышленности

Член коллегии В. Ф. Ростунов

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом стандартизации (ВНИИС)

Директор А. В. Гличев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 5 мая 1976 г. № 1055

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТМАССЫ

Метод определения кислородного индекса

Plastics. Method for determination of the Oxygen Index

ГОСТ
21793-76

Постановлением Государственного комитета стандартов Совета Министров СССР от 5 мая 1976 г. № 1055 срок действия установлен

с 01.07. 1977 г.

до 01.07. 1982 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на пластмассы, в том числе пластмассы в виде пленок и листов толщиной не более 10,5 мм, и устанавливает метод определения кислородного индекса.

Метод используется для сравнительной оценки горючести пластмасс в определенных контролируемых условиях и не применим для оценки пожароопасности пластмасс. Его можно применять только как один из элементов оценки пожароопасности пластмасс.

Метод заключается в определении минимальной концентрации кислорода в потоке смеси кислорода с азотом, движущимся со скоростью (4±1) см/с, которая поддерживает горение образца в течение (180±3) с или на длину (50±1) мм или (80±1) мм для пленок и листов в зависимости от того, какое условие будет выполнено раньше.

Допускается применять метод для ячеистых пластмасс.

(Новая редакция, Изм. № 2).

1. МЕТОД ОТБОРА ПРОБ

1.1. Отбор проб, способ и режим изготовления образцов должны соответствовать нормативно-технической документации на материал.

1.2. Для испытания отбирают не менее десяти образцов, которые не должны иметь вздутий, трещин, сколов, раковин, зазубрин и заусенцев.

1.3. Если тип образца не указывают в нормативно-технической документации на материал, то для испытаний применяют образцы, типы и размеры которых приведены в таблице (таблица 1).

Перед испытанием на две смежные поверхности образцов наносят метки: на образцы типа 1-4 - на расстоянии (50±1) мм от верхнего края, на образцы типа 5 (рамку) - на расстоянии (20±1) мм и (100±1) мм от верхнего края. Допускается наносить на рамку постоянные метки.

(Новая редакция, Изм. № 2).

1.4. Перед испытанием образцы кондиционируют по ГОСТ 12423-66 при 23±2°С и относительной влажности 50±5% в течение 88-94 ч, если в нормативно-технической документации на материал нет других указаний.

2. АППАРАТУРА И РЕАКТИВЫ

2.1. Для определения кислородного индекса применяют:

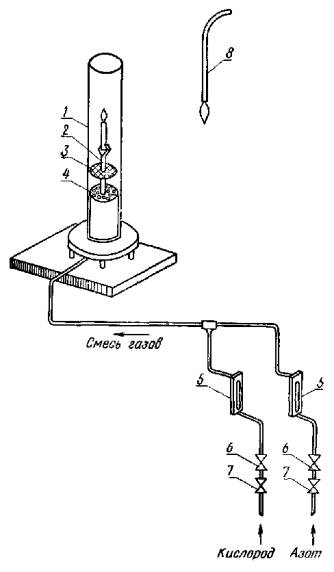

колонку испытательную (черт. 1), состоящую из прозрачной кварцевой трубы 1 внутренним диаметром 75 мм, высотой 450 мм; стеклянных шариков 4 диаметром 3-5 мм, насыпанных на дно кварцевой трубы на высоту 80-100 мм, для равномерного распределения газовой смеси по сечению трубы; проволочной сетки 3 по ГОСТ 6613-86 размером ячейки 1,0-1,6 мм для улавливания частиц, падающих с горящего образца; держателя образца 2 любой конструкции для удерживания образца за основание в вертикальном положении в центре трубы; образец типа 5 закрепляется в рамке (черт. 2);

средства измерения концентрации кислорода в потоке смеси, поступающей в колонку, с погрешностью не более ±1 %;

вентили запорные игольчатые (тонкой и грубой регулировки) 6, 7 (ГОСТ 23230-78) устанавливают до ротаметров на линиях кислорода и азота;

горелка 8 с наконечником диаметром 2,5 мм, обеспечивающая на любом горючем газе высоту пламени (16±4) мм и свободно входящая через открытый верхний конец кварцевой трубы;

секундомер по ГОСТ 5072-79;

устройство любое вытяжное, обеспечивающее удаление продуктов горения;

азот газообразный по ГОСТ 9293-74;

кислород газообразный технический по ГОСТ 5583-78.

(Измененная редакция, Изм. № 1, 2).

Черт. 1

Таблица 1

Тип образца

Размеры образца, мм

Вид материала

Длина

Ширина

Толщина

1

80-150

10,0±0,5

4,0±0,5

Литьевой

2

80-150

10,0±0,5

10,0 ±0,5

Ячеистый

3

80-150

10,0±0,5

До 10,5

Листы и пленка

4

70-150

6,5±0,5

3,00 ±0,25

Литьевой, листовой, применяемый в электротехнике

5

140,0 ±0,5

52,0+0,5

До 10,5

Гибкие пленки и листы



Черт. 2

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Испытание проводят при 23±2°С. Образец или рамку с образцом типа 5 закрепляют за основание в вертикальном положении в центре колонки так, чтобы верхний край образца находился на расстоянии не менее 100 мм от верхнего открытого края колонки.

(Измененная редакция, Изм. № 2).

3.2. При неизвестном значении кислородного индекса поджигают один образец на воздухе и наблюдают за горением. Если образец горит, то испытание начинают с концентрации кислорода около 18%, если образец на воздухе не горит - с концентрации около 25%.

3.3. Определенная объемная доля кислорода в смеси кислорода и азота обеспечивается соотношением между расходами каждого газа, суммарный расход которых должен создать скорость потока смеси в трубе 4±1 см/с.

В справочном приложении дана таблица расхода кислорода и азота, обеспечивающего скорость потока смеси 4 см/с.

3.4. В течение не менее 30 с систему продувают газовой смесью, затем в течение не более 30с с короткими перерывами примерно через каждые 5с воздействуют пламенем горелки на верхний конец образца до его загорания.

Поджигая образцы типа 1-4, пламя направляют на верхний торец образца. Если пламенем охвачен весь торец, поджигание прекращают.

Поджигая образцы типа 5, пламя направляют на верхний торец образца и его боковую поверхность. При распространении пламени до верхней метки поджигание прекращают. Горелку удаляют, включают секундомер и измеряют время горения образца до окончания горения.

Во время горения образца концентрацию кислорода не изменяют.

(Новая редакция, Изм. № 2).

3.5. Начальную концентрацию кислорода в смеси с азотом изменяют до тех пор, пока не установится минимальная концентрация кислорода в смеси с азотом, которая поддерживает горение образца в течение (180±3) с или при которой за время менее (180±3) с сгорает (50±1) мм образца типа 1-4 и (80±1) мм образца типа 5. Минимальная концентрация должна отличаться от максимальной, не поддерживающей указанные условия горения, не более чем на 1 %.

(Новая редакция, Изм. № 2).

3.6. При горении образца более 183с или, если длина сгоревшей части более (50±1) мм, объемную долю кислорода уменьшают.

При горении образца менее 177с или, если длина сгоревшей части менее (50±1) мм, объемную долю кислорода увеличивают.

При регулировании концентрации кислорода образец гасят и заменяют его новым. Если прежний образец достаточно длинный, его переворачивают или отрезают сгоревшую часть, зажимают остаток в держателе и поджигают.

(Измененная редакция, Изм. № 1).

3.7. Проверку системы на герметичность проводят не реже одного раза в шесть месяцев.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Кислородный индекс (КИ) в процентах вычисляют по формуле

,

где   Vк - объемный расход кислорода, дм3/мин или см3/с;

Va - объемный расход азота, дм3/мин или см3/с.

За результат испытания принимают среднее арифметическое не менее трех определений кислородного индекса в соответствии с пп. 3.3 и 3.5.

(Измененная редакция, Изм. № 1).

4.2. Результаты проведенных испытаний записывают в протокол, который должен содержать:

наименование и марку пластмассы с указанием обозначения нормативно-технической документации, дату изготовления материала;

наименование или товарный знак предприятия-изготовителя;

способ и режим изготовления образцов;

значения кислородных индексов, полученных при каждом отдельном испытании, и среднее арифметическое значение, критерии, при которых они определены (время и длина);

дату испытания;

обозначение настоящего стандарта;

для ячеистых пластмасс указывают кажущуюся плотность по ГОСТ 409-77.

(Измененная редакция, Изм. № 2).

приложение
Справочное
Таблица расхода кислорода и азота, обеспечивающего скорость потока смеси кислорода с азотом 4 см/с в трубе с внутренним диаметром 75 мм

Концентрация кислорода, %

Расход, дм3/мин

Концентрация кислорода, %

Расход, дм3/мин

кислорода

азота

кислорода

азота

10,0

1,06

9,54

29,0

3,07

7.53

10,5

1,11

9,49

29,5

3,13

7,47

11,0

1,17

9,43

30,0

3,18

7,42

11,5

1,22

9,38

30,5

3,23

7,37

12,0

1,27

9,33

31,0

3,28

7,32

12,5

1,32

9,28

31,5

3,33

7,27

13,0

1,38

9,22

32,0

3,39

7,21

13,5

1,43

9,17

32,5

3,44

7,16

14,0

1,48

9,12

33,0

3,50

7,10

14,5

1,54

9,06

33,5

3,55

7,05

15,0

1,59

9,01

34,0

3,60

7,00

15,5

1,64

8,96

35,5

3,76

6,84

16,0

1,70

8,90

36,0

3,81

6,79

16,5

1,75

8,85

36,5

3,87

6,73

17,0

1,80

8,80

37,0

3,92

6,68

17,5

1,85

8,75

37,5

3,97

6,63

18,0

1,91

8,69

38,0

4,03

6,57

18,5

1,96

8,64

38,5

4,08

6,52

19,0

2,01

8,59

39,0

4,13

6,47

19,5

2,07

8,53

40,0

4,24

6,36

20,0

2,13

8,47

40,5

4,29

6,31

20,5

2,17

8,43

41,0

4,35

6,25

21,0

2,29

8,37

41,5

4,40

6,20

21,5

2,28

8,32

42,0

4,45

6,15

22,0

2,32

8,28

42,5

4,50

6,10

22,5

2,38

8,22

43,0

4,56

6,04

23,0

2,43

8,17

43,5

4,61

5,99

23,5

2,49

8,11

44,0

4,66

5,94

24,0

2,54

8,06

45,0

4,77

5,83

24,5

2,60

8,00

45,5

4,82

5,78

25,0

2,65

7,95

46,0

4,88

5,72

25,5

2,70

7,90

47,5

5,03

5,57

26,0

2,76

7,84

48,0

5,09

5,51

26,5

2,81

7,79

48,5

5,14

5,46

27,0

2,86

7,74

49,0

5,19

5,41

27,5

2,91

7,69

49,5

5,25

5,35

28,0

2,97

7,63

50,0

5,30

5,30

28,5

3,02

7,58

50,5

5,35

5,25

Продолжение

Концентрация кислорода, %

Расход, дм3/мин

Концентрация кислорода, %

Расход, дм3/мин

кислорода

азота

кислорода

азота

51,0

5,40

5,20

65,5

6,94

3,66

51,5

5,46

5,14

66,0

7,08

3,60

52,0

5,51

5,09

66,5

7,05

3,55

52,5

5,56

5,04

67,0

7,10

3,50

53,0

5,62

4,98

67,5

7,15

3,45

53,5

5,67

4,93

68,0

7,21

3,39

54,0

5,72

4,88

68,5

7,26

3,34

54,5

5,78

4,82

69,0

7,31

3,29

55,0

5,83

4,77

69,5

7,37

3,23

55,5

5,88

4,72

70,5

7,47

3,13

56,0

5,93

4,67

71,0

7,52

3,08

56,5

5,99

4,61

71,5

7,58

3,02

57,0

6,04

4,56

72,0

7,63

2,97

57,5

6,09

4,51

72,5

7,68

2,92

58,0

6,15

4,45

73,0

7,73

2,87

58,5

6,20

4,40

73,5

7,79

2,81

59,0

6,25

4,35

74,0

7,84

2,76

59,5

6,31

4,29

74,5

7,90

2,70

60,0

6,36

4,24

75,0

7,95

2,65

60,5

6,41

4,19

75,5

8,00

2,60

61,0

6,47

4,13

76,0

8,06

2,54

61,5

6,52

4,08

76,5

8,11

2,49

62,0

6,57

4,03

77,0

8,16

2,44

62,5

6,62

3,98

77,5

8,21

2,39

63,0

6,68

3,92

78,0

8,27

2,33

63,5

6,72

3,88

78,5

8,32

2,28

64,0

6,78

3,82

79,0

8,37

2,23

64,5

6,83

3,77

79,5

8,43

2,17

65,0

6,89

3,71

80,0

8,48

2,12

(Измененная редакция, Изм. № 1).
