Да / Нет
Ваш регион:
Портал "ВАШ ДОМ" - всё для строительства и ремонта

ГОСТ 21506-87



 Группа ЖЗЗ




ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ

ВЫСОТОЙ 300 мм ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ



Технические условия

Reinforced concrete ribbed floor slabs of 300 mm depth

for buildings and structures. Specifications

ОКП  58 4200

Дата введения 01.01.88

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

РАЗРАБОТЧИКИ

А.А.Музыко  (руководитель темы); Э.Н.Кодыш, канд. техн. наук; И.Б.Баранова; В.И.Пименова; Г.И.Бердичевский, д-р техн.наук; А.Е.Кузьмичев, канд. техн. наук; В.И.Деньщиков; В.П.Ковтунов, канд. техн. наук; В.И.Чернобаев, канд. техн. наук.

2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 11.05.87 № 91

3.  ВЗАМЕН ГОСТ 21506-76 (в части плит высотой 300 мм)

4.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ







Обозначение НТД,

на который дана ссылка



Номер пункта, подпункта





ГОСТ 5781-82

ГОСТ 6727-80

ГОСТ 8829-85

ГОСТ 10060-87

ГОСТ 10180-90

ГОСТ 10181.0-81

ГОСТ 10181.3-81

ГОСТ 10884-81

ГОСТ 10922-90

ГОСТ 12730.0-78

ГОСТ 12730.1-78

ГОСТ 12730.5-84

ГОСТ 13015.0-83

ГОСТ 13015.1-81

ГОСТ 13015.2-81

ГОСТ 13015.3-81

ГОСТ 13015.4-84

ГОСТ 17624-87

ГОСТ 17625-83

ГОСТ 18105-86

ГОСТ 22362-77

ГОСТ 22690-88

ГОСТ 22904-78

ГОСТ 23009-78

ГОСТ 23858-79

ГОСТ 25820-83

ГОСТ 26633-91

СНиП 2.01.01-82

СНиП 2.03.01-84

СНиП 2.03.04-84

СНиП 2.03.11-85



1.3.8

1.3.8

3.1

3.3

3.2

3.5

3.5

1.3.8

3.7

3.4; 3.6

3.6

3.4

1.3.2; 1.3.12; 3.9

2.1; 3.9

1.4.1; 3.9

2.4; 3.9

3.9; 4.1

3.2

3.10

3.2

3.8

3.2

3.10

1.2.4

3.7

1.3.3; 1.3.8

1.3.3

Вводная часть

Вводная часть

Вводная часть

1.3.6



ПЕРЕИЗДАНИЕ.  Октябрь 1991 г.



Настоящий  стандарт распространяется на железобетонные предварительно напряженные ребристые плиты высотой 300 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.

Плиты  применяют:

для  отапливаемых и неотапливаемых зданий, сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;

в  условиях систематического .воздействия технологических температур до 50 °С включ.;

при  неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразной среды на железобетонные конструкции;

для  зданий и сооружений, возводимых в несейсмических и сейсмических районах (при расчетной сейсмичности до 9 баллов включ.).

Допускается  применять плиты в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно требованиям СНиП 2.03.01-84 и СНиП 2.03.04-84) и указанных в заказе на изготовление плит.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1.  Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серии 1.042.1-4.

1.2.  Основные параметры и размеры

1.2.1.  Форма и основные размеры плит должны соответствовать указанным на черт. 1-3 и в табл. 1.

1.2.2.  Основные параметры плит должны соответствовать указанным:

в  табл. 2 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в  табл. 3 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивными степенями воздействия;

в  обязательном приложении - для плит с напрягаемой арматурой сталью класса А-IIIв.

1.2.3.  В случаях, предусмотренных проектной документацией на конкретное здание или сооружение, плиты могут иметь отверстия и вырезы в полках, углубления на наружных гранях продольных ребер для устройства бетонных шпонок между смежными плитами, а также дополнительные закладные изделия.

1.2.4.  Буквенно-цифровые группы в марках плит, приведенных в табл. 2, 3 и обязательном приложении, содержат следующие обозначения основных характеристик плит:

первая  группа - типоразмер плиты: наименование конструкции и порядковый номер ее типоразмера (табл. 1);

вторая  группа - несущая способность плиты, класс напрягаемой арматуры стали и вид бетона (для плит, изготовляемых из легкого бетона, добавляют прописную букву Л);

третья  группа - наличие отверстий диаметрами 400, 700 и 1000 мм для пропуска вентиляционных шахт или установки крышных вентиляторов (обозначаемых соответственно 1, 2 и 3).

Пример  условного обозначения (марки)  плиты типоразмера П2, первой несущей способности, с напрягаемой арматурной сталью класса Ат-V, изготовленной из тяжелого бетона, предназначенной для эксплуатации в неагрессивной среде, с круглым отверстием диаметром 700 мм:

П2-1АтV-2

То  же, плиты типоразмера П1, третьей несущей способности, с напрягаемой арматурной сталью класса А-IV, изготовленной из легкого бетона нормальной проницаемости:

П1- ЗIVЛ-Н

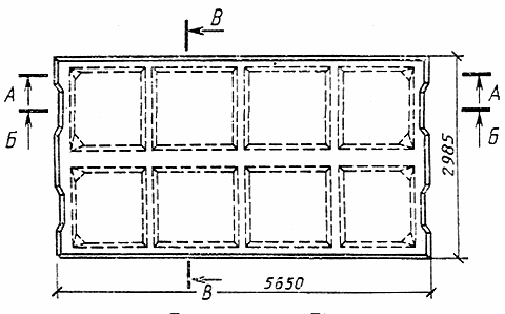

 Плита типоразмера П1

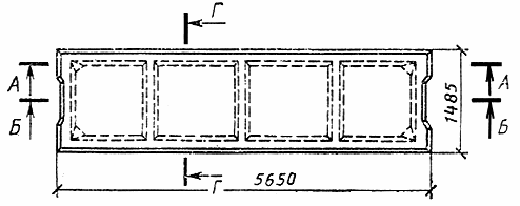

Плита типоразмера П2

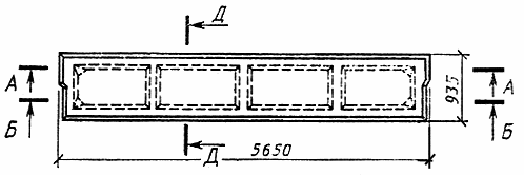

Плита типоразмера П3

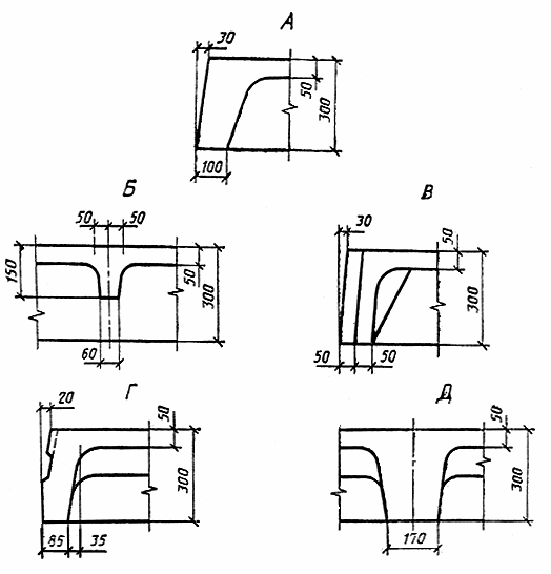

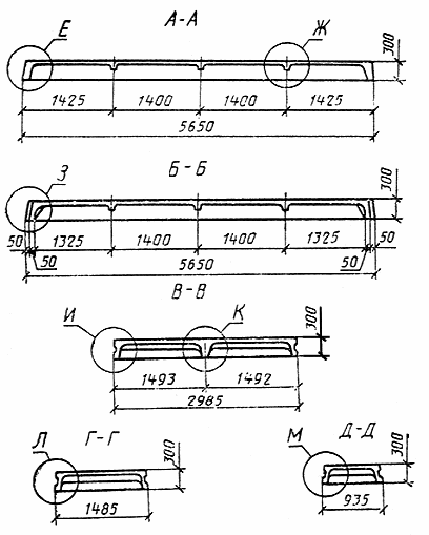

Черт. 1

Черт. 2

Черт. 3

Таблица 1






Типоразмер плиты


Основные размеры плиты,

мм


Масса плиты (справочная),

 т


Назначение плиты




Длина


Ширина






П1


5650


2985


3,85 (3,08)

Рядовые


П2


5650


1485


1,90 (1,52)

Рядовые и межколонные


П3


5650


935


1,45 (1,16)

Межколонные пристенные




Примечание. Масса плиты приведена без  скобок для тяжелого бетона средней плотности 2500 кг/м, в скобках - для легкого бетона средней плотности 2000 кг/м.


Таблица 2

















Класс напря- гаемой

 арма- туры



Марка

плиты




Равномерно распределенная нагрузка

на плиту при коэффициенте надежности по нагрузке




Напрягаемая арматура




Класс бетона

по проч- ности на

сжатие


Переда- точная проч- ность бетона,

МПа


Предва- рительное напряжение

в арматуре

до обжатия бетона



Расход

материалов















в край- нем ребре


в сред-

нем ребре








МПа



кгс/см



Бетон, м



Сталь, кг







Па



кгс/м


Па



кгс/м































П1-1АтV



4900



500



5880



600



112



212


















100,0






П1-2АтV



7350



750



8820



900



114



214



В22,5



16












112,0






П1-ЗАтV



9900



1010



11960



1220



116



216


















123,8






П1-4АтV



12750



1300



15390



1570



118



218



В27,5



19



540



5500






138,9






П1-5АтV



16180



1650



19410



1980



120



220


















149,3






П1-6АтV



19610



2000



23630



2410



122



222



В30



21












184,9






П1-7АтV



24810



2530



29810



3040



125



225



В40



28



590



6000



1,54



204,5



Ат-V



П1-1АтVЛ



5190



530



6270



640



112



212


















100,0






П1-2АтVЛ



7650



780



9210



940



114



214



В22,5



16












112,0






П1-ЗАтVЛ



10290



1050



12350



1260



116



216


















123,8






П1-4АтVЛ



13140



1340



15780



1610



118



218



В27,5



19












138,9






П1-5АтVЛ



16180



1650



19410



1980



120



 220









540



5500






149,3






П1-6АтVЛ



19120



1950



22940



2340



122



222



В30



21












184,9






П2-1АтV

































0,76



48,6






П2-1АтV-1



4900



500



5880



600



112



-


В22,5



16









0,84



70,3






П2-1АтV-2

































0,83



71,1






П2-1АтV-3



4900



500



5880



600



112



-


В22,5



16









0,79



78,6






П2-2АтV



7350



750



8820



900



114



-

















54,2






П2-3АтV



9900



1010



11960



1220



116



-


В27,5



19



540



5500



0,76



60,1






П2-4АтV



12750



1300



15390



1570



118



-

















66,9






П2-5АтV



16180



1650



19410



1980



120



-


В30



21












72,1






П2-6АтV



19610



2000



23630



2410



122


















0,76



87,1






П2-7АтV



24810



2530



29810



3040



125



 -



В40



28



590



6000






96,9






П2-8АтV



26770



2730



32160



3280



220












640



6500






117,3



Ат-V



П2-1АтVЛ




































48,6






П2- 1АтVЛ-1



5190



530



6270



640



112



 -


 В22,5


  16








0,84



70,3






П2-1АтVЛ-2

































0,83



71,1






П2-1АтVЛ-3

































0,79



78,6






П2-2АтVЛ



7650



780



9210



940



114



-








540



5500






54,2






П2-3АтVЛ



10290



1050



12350



1260



116


















0,76



60,1






П2-4АтVЛ



13140



1340



15780



1610



118



-


В27,5



19












66,9






П2-5АтVЛ



16180



1650



19410



1980



120



-


В30



21












72,1






П2-6АтVЛ



19120



1950



22940



2340



122



-

















87,1






П3-1АтV



6760



690



8140



830



112



-


В22,5



16












54,6






П3-2АтV



10100



1030



12160



1240



114



-


В27,5



19



490



5000






58,2






П3-ЗАтV



12940



1320



15590



1590



116





















62,4






П3-4АтV



16370



1670



19710



2010



118






В30



21



540



5500






67,2






П3-5АтV



20590



2100



24810



2530



120












590



6000






78,7



Ат-V



П3-6АтV



25000



2550



30000



3060



122



-








640



6500



0,58



84,7






П3-1АтVЛ



6760



690



8140



830



112



-


В22,5



16



490



5000






54,6






.ПЗ-2АтVЛ



9800



1000



11760



1200



114



-


В27,5



19



540



5500






58,2






П3-3АтVЛ



12750



1300



15300



1560



116





















62,4






П3- 4АтVЛ



15200



1550



18340



1870



118



-


В30



21



590



6000






67,2






П3-5АтVЛ



19610



2000



23630



2410



120












640



6500






78,7






П1-1АтIVС


5290


540


6370


650


114


214




В20



14



340



3500






107,1






П1-2АтIVС


7450


760


8920


910


116


216

















120,4






П1-3АтIVС



9610



980



11570



1180



118



218



В22,5



16



340



3500






133,4



Ат-IVС



П1- 4АтIVС



11470



1170



13820



1410



120



220















1,54



149,3






П1-5АтIVС



15100



1540



18140



1850



122



222



В27,5



18



390



4000






161,3






П1-6АтIVС



18830



1920



22650



2310



125



225



В30



21



390



4000






204,5






П1-7АтIVС



21180



2160



25490



2600



220



420



В40



28



500



5100






228,5






П1-1АтIVСЛ



5490



560



6670



680



114



214



В20



14












107,1






П1-2АтIVСЛ



7740



790



9310



950



116



216









340



3500






120,4






П1-3АтIVСЛ



9900



1010



11960



1220



118



218



В22,5



16









1,54



133,4






П1-4АтIVСЛ



12450



1270



15000



1530



120



220


















149,3






П1-5АтIVСЛ



14510



1480



17450



1780



122



222



В27,5



19



390



4000






161,3






П1-6АтIVСЛ



20000



2040



24020



2450



125



225



В30



21



500



5100






204,5



Ат-IVС



П2-1АтIVС

































0,76



52,2






П2-1АтIVС-1

































0,84



. 73,9






П2-1АтIVС-2



5290



540



6370



650



114



-


В20



14









0,83



74,7






П2-1АтIVС-3



























340



3500



0,79



82,2






П2-2АтIVС



7450



760



8920



910



116



-

















58,4






П2-3AтIVС



9610



980



11570



1180



118



-


В22,5



16












64,9






П2-4AтIVС



12170



1240



13820



1410



1



-














0,76



72,1






П2-5АтIVС



15100



1540



18140



1850



122



-


В27,5



19



390



4000






78,1






П2- 6АтIVС



 18830



1920



22650



2310



125



-


В30



21



390



4000






96,9






П2- 7AтIVС



21180



2160



25490



2600



220



-

















108,9






П2-8AтIVС



26480



2700



31870



3250



222



-


В40



28



500



5100



0,76



129,3






П2-1АтIVСЛ




































52,2






П2-1АтIVCЛ-1



5490



560



6670



680



114



-


В20



14



340



3500



0,84



73,9






П2-1AтIVCЛ-2

































0,83



74,7






П2-1АтIVСЛ-3

































0,79



82,2






П2-2АтIVСЛ



7740



790



9310



950



116





















58,4



Ат-IVС



П2- ЗАтIVСЛ



9900



1010



11960



1220



118



-


В22,5



16



340



3500






64,9






П2-4АтIVСЛ



12450



1270



15000



1530



120


















0,76



72,1






П2-5AтIVСЛ



14510



1480



17450



1780



122



-


В27,5



19



390



4000






78,1





П2-6АтIVСЛ



20000



2040



24020



2450



125



-


В30



21



500



5100






96,9






П3-1АтIVС



6670



680



8040



820



114





















58,2






П3-2АтIVС



9120



930



10980



1120



116



-


В22,5



16



340



3500






62,4






П3-3АтIVС



13920



1420



16770



1710



118



-


В27,5



19



440



4500






67,2






П3-4АтIVС



16860



1720



20300



2070



120












440



4500






72,4






П3-5АтIVС



19220



1960



23140



2360



122



-


В30



21












84,7






П3-6АтIVС



25690



2620



30890



3150



125












500



5100






94,5






П3-1АтIVСЛ



6760



690



8140



830



114


















0,58



58,2



Ат-IVC



П3-2АтIVСЛ



8330



850



10000



1020



116



-


В22,5



16



340



3500






62,4






П3-3АтIVСЛ



13140



1340



15780



1610



118



-


В27,5



19












67,2






П3-4АтIVСЛ



15690



1600



18920



1930



120












500



5100






72,4






П3-5АтIVСЛ



18140



1850



21770



2220



122



-


В30



21












84,7






П3-6АтIVСЛ



22360



2280



26870



2740



125





















94,5





Таблица 3
















Класс напря- гаемой

арма- туры




Марка

плиты




Равномерно распределенная нагрузка на плиту

при коэффициенте

надежности по нагрузке




Напрягаемая арматура



Класс бетона по проч- ности

на сжатие



Пе- реда- точная проч- ность

бетона, МПа


Предва- рительное напряжение в арматуре до обжатия бетона




Расход

материалов













в край- нем ребре


в сред-

нем ребре













МПа



кгс/см



Бетон, м



Сталь, кг








Па


кгс/м


Па



кгс/м

























П1-1АтVСК



3820



390



4600



470



112



222









590



6000






100,0



Ат-VСК



П1-2АтVСК



5780



590



6960



710



1 14



214



В27,5



19






  6000





112,0






П1-ЗАтVСК



7450



760



9020



920



1 16



216


















123,8






П1-4АтVСК



10000



1020



12060



1230



1 18



218



В30



21



640



6500






138,9






П1-5АтVСК



12650



1290



15200



1550



1 20



220


















149,3






П1-6АтVСК



15100



1540



18140



1850



1 22



222


















184,9






П1-7АтVСК



16280



1660



19610



2000



1 25



225



В40



28









1,54



204,5






П1-1АтVСКЛ



4210



430



5090



520



1 12



212









590



6000






100,0






П1-2АтVСКЛ



5980



610



7250



740



1 14



214



В27,5



19












112,0






П1-ЗАтVСКЛ



7750



790



9310



950



1 16



216









640



6500






123,8



Ат-VСК



П1-4АтVСКЛ



10000



1020



12060



1230



1 18



218



В30



21












138,9






П1-5АтVСКЛ



12650



1290



15200



1550



1 20



 220


















149,3






П2-1АтVСК

































0,76



48,6






П2-1АтVСК-1

































0,84



70,3






П2-1АтVСК-2



3820



390



4600



470



1 12



-


В27,5



19



  590


  6000


0,83



71,1






П2-1АтVСК-3

































0,79



78,6






П2-2АтVСК



5780



590



6960



710



1 14



-








640



6500



0,76



54,2






П2-3АтVСК



7450



760



9020



920



1 16



-

















60,1






П2-4АтVСК



10000



1020



12060



1230



1 18



-

















66,9






П2-5АтVСК



12650



1290



15200



1550



1 20



-


В30



21












72,1






П2-6АтVСК



15100



1540



18140



1850



1 22



-

















87,1






П2-7АтVСК



16280



1660



19610



2000



1 25



-


В40



28












96,9






П2-8АтVСК



19610



2000



23530



2400



2 20



-





32












117,3



Ат-VСК



П2-1АтVСКЛ

































0,76



48,6






П2-1АтVСКЛ-1



4210



430



5090



520



1 12



-








590



6000






70,3






П2-1АтVСКЛ-2





















В27,5



19












71,1






П2-1АтVСКЛ-3




































78,6






П2-2АтVСКЛ



5980



610



7250



740



1 14



-

















54,2






П2-3АтVСКЛ



7750



790



9310



950



1 16



-

















60,1






П2-4АтVСКЛ



10000



1020



12060



1230



1 18



-


В30



21



640



6500






66,9






П2-5АтVСКЛ



12650



1290



15200



1550



1 20



-

















72,1






П3-1АтVСК



3920



400



4700



480



1 12



-


В22,5



16












54,6






П3-2АтVСК



6860



700



8330



850



1 14



-


В27,5



19












58,2






П3-ЗАтVСК



10590



1080



12740



1300



1 16



-

















62,4






П3-4АтVСК



15300



1560



18430



1880



1 18



-


В30



21












67,2






П3-5АтVСК



19120



1950



23040



2350



1 20



-

















78,7



Ат-VСК



П3-1АтVСКЛ



4120



420



5000



510



1 12



-


В22,5



16



640



6500



  0,58


54,6






ПЗ-2АтVСКЛ



6860



700



8330



850



1 14



-


В27,5



19












58,2






П3-3АтVСКЛ



10590



1080



12740



1300



1 16





















62,4






П3- 4АтVСКЛ



14700



1500



17650



1800



1 18



-


В30



21












67,2






П1-1АIV



4020



410



4900



500



1 14



214



В20



14












107,1






П1-2АIV



5780



590



6960



710



1 16



216



В22,5



16












120,4






П1-3АIV



7940



810



9610



980



1 18



218


















133,4



А-IV



П1-4АIV



10100



1030



12160



1240



1 20



220



В30



21



500



5100



1,54



149,3






П1-5АIV



12550



1280



15100



1540



1 22



222


















161,3






П1-6АIV



16370



1670



19710



2010



1 25



225


















204,5






П1-7АIV



17650



1800



21180



2160



2 20



420



В40



28












228,5






П1-1АIVЛ



4410



450



5290



540



1 14



214



В20



14












107,1






П1-2АIVЛ



5880



600



7150



730



1 16



216



В22,5



16












120,4






П1-3АIVЛ



8330



850



10000



1020



1 18



218


















133,4






П1-4АIVЛ



10290



1050



12450



1270



1 20



220




ВЗ0




21












149,3






П1-5АIVЛ



12840



1310



15490



1580



1 22



222


















161,3






П1-6АIVЛ



15490



1580



18630



1900



1 25



225


















204,5






П2-1АIV

































0,76



52,2






П2-1АIV-1

































0,84



. 73,9






П2-1АIV-2



4020



410



4900



500



1 14



-


В20



14









0,83



74,7



А-IV



П2-1АIV-3



























500



5100



0,79



82,2






П2-2АIV



5780



590



6960



710



1 16



-


В22,5



16












58,4






П2-3АIV



7940



810



9610



980



1 18



-

















64,9






П2-4АIV



10100



1030



12160



1240



1



-


В30



21












72,1






П2-5АIV



12550



1280



15100



1540



1 22



-














0,76



78,1






П2-6АIV



16370



1670



19710



2010



1 25



-

















96,9






П2-7АIV



17650



1800



21180



2160



2 20



-


В40



28












108,9






П2-1АIVЛ


















-

















52,2






П2-1АIVЛ-1

































0,84



73,9






П2-1АIVЛ-2



4410



450



5290



540



1 14



-


В20



14









0,83



74,7






П2-1АIVЛ-3

































0,79



82,2






П2-2АIVЛ



5880



600



7150



730



1 16



-


В22,5



16












58,4



А-IV



П2-3АIVЛ



8330



850



10000



1020



1 18



-

















64,9






П2-4АIVЛ



10290



1050



12450



1270



1 20



-














0,76



72,1






П2-5АIVЛ



12840



1310



15490



1580



1 22



-


В30



21












78,1






П2-6АIVЛ



15480



1580



18630



1900



1 25



-








500



5100






96,9






П3-1АIV



5100



520



6170



630



1 14



-


В27,5



19












58,2






П3-2АIV



8330



850



10000



1020



1 16





















62,4






П3-3АIV



12650



1290



15200



1550



1 18



-

















67,2






П3-4АIV



15780



1610



19020



1940



1 20






В30



21












72,4






П3-5АIV



18630



1900



22450



2290



1 22



-

















84,7






П3-1АIVЛ



5390



550



6570



670



1 14






В27,5



19












58,2






П3-2АIVЛ



8330



850



10000



1020



1 16


















0,58



62,4






П3-3АIVЛ



12550



1280



15100



1540



1 18



-


В30



21












67,2






П3-4АIVЛ



15690



1600



18820



1920



1 20



-

















72,4




Примечания  к табл. 2 и 3:

1.  В таблицах не приведены марки плит с дополнительными характеристиками, отражающими конструктивные особенности и особые условия применения плит (наличие дополнительных закладных изделий, стойкость к сейсмическим воздействиям и к воздействиям низких температур и т.п.). Дополнительные параметры указанных плит принимают по рабочим чертежам серии 1.042.1-4 и проектной документации конкретного здания или сооружения и отражают их в марке плит согласно требованиям ГОСТ 23009-78.

2.  В случае применения в качестве напрягаемой арматурной стали класса А-V вместо Ат-V, А-IV вместо Ат-IVС, Ат-IVК вместо А-IV в марке плит следует заменить обозначение класса арматурной стали соответственно Ат-V на А-V, Ат-IVC на А-IV, А-IV на Ат-IVК.

3.  Нагрузки определены без учета веса плиты и при коэффициенте надежности по назначению =1,0.





4.  В случае установки в плитах дополнительных закладных изделий (п. 1.2.3) расход стали на плиту следует принимать по проектной документации на конкретное здание или сооружение.

5.  Для плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, в третью группу марки включают показатель проницаемости бетона, обозначаемый прописными буквами: Н - нормальной проницаемости или П - пониженной проницаемости.

3.  Характеристики

1.3.1.  Плиты должны удовлетворять требованиям по прочности, жесткости, трещиностойкости и выдерживать при испытаниях контрольные нагрузки, установленные настоящим стандартом.

1.3.2.  Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:

по  показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);

по  морозостойкости бетона;

к  маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по  отклонениям толщины защитного слоя бетона до арматуры;

по  защите от коррозии;

по  применению форм для изготовления плит.

1.3.3.  Плиты следует изготовлять из тяжелого бетона средней плотности более 2200 кг/м по ГОСТ 26633-91 или легкого бетона плотной структуры средней плотности более 1600 до 2000 кг/м включ. по ГОСТ 25820-83 классов по прочности на сжатие, указанных в табл. 2 и 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).





1.3.4.  Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности.

Нормируемая  передаточная прочность бетона плит в зависимости от классов бетона по прочности на сжатие, вида и класса напрягаемой арматурной стали приведена в табл. 2, 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

1.3.5.  Нормируемую отпускную прочность бетона на сжатие принимают равной нормируемой передаточной прочности.

При  поставке плит в холодный период года нормируемая отпускная прочность бетона может быть повышена, но не более 85% класса бетона по прочности на сжатие.

1.3.6.  Бетон плит, предназначенных для эксплуатации в газообразных средах со слабоагрессивной степенью воздействия, должен быть нормальной проницаемости, а в средах со среднеагрессивной степенью воздействия - пониженной проницаемости.

Показатели  проницаемости бетона плит (марки по водонепроницаемости) должны соответствовать указанным в проектной документации на конкретное здание или сооружение (согласно требованиям СНиП 2.03.11-85) и указанным в заказе на изготовление плит.

1.3.7.  Для армирования плит следует применять арматурную сталь следующих видов и классов:

в  качестве напрягаемой арматуры плит, предназначенных для эксплуатации в неагрессивной среде, - термомеханически упрочненную стержневую классов Ат-V и Ат-IVС, горячекатаную стержневую классов А-V и А-IV;

в  качестве напрягаемой арматуры плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия, - термомеханически упрочненную стержневую классов Ат-VCК и Ат-IVК, горячекатаную стержневую класса А-IV;

в  качестве ненапрягаемой арматуры плит - термомеханически упрочненную класса Ат-IIIС, горячекатаную стержневую класса А-III и арматурную проволоку класса Вр-I. Применение арматурной стали класса Ат-IIIС при среднеагрессивной степени воздействия газообразной среды на плиты не допускается.

Допускается  в качестве напрягаемой арматурной стали плит применять арматурную сталь класса А-IIIв, изготовляемую из арматурной стали класса А-III, упрочненной вытяжкой, с контролем величины напряжения и предельного удлинения.

1.3.8.  Арматурная сталь должна удовлетворять требованиям:

термомеханически  упрочненная арматурная сталь классов Ат-V, Ат-VCK, Ат-IVК и Ат-IIIC - ГОСТ 10884-81;

стержневая  горячекатаная арматурная сталь классов А-V, А-IV и А- III - ГОСТ 5781-82;

арматурная  проволока класса Вр-I - ГОСТ 6727-80.

1.3.9.  Форма и размеры арматурных и закладных изделий и их положение в плитах должны соответствовать указанным в рабочих чертежах на эти плиты.

1.3.10.  Значения предварительного напряжения, контролируемые по окончании натяжения арматуры на упоры, должны соответствовать указанным в табл. 2, 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

Значения  фактических отклонений напряжений в напрягаемой арматуре не должны превышать ±10%.

1.3.11.  Значения действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в табл. 4.

Таблица 4

                      мм





Наименование отклонения геометрического параметра




Наименование геометрического параметра



Пред. откл.



     Отклонение от линейного размера



     Длина плиты



±10




     Ширина плиты: 935


±4




                                 1485


±5




                                 2985


±8





     Высота плиты



±5





     Толщина полки, размеры ребер



- 3, + 5





     Размер, определяющий

положение проемов, отверстий и вырезов




5





     Размер, определяющий

положение закладных изделий

в плоскости плиты:









          опорные изделия



5




   дополнительные изделия


10




          из плоскости плиты


3


     Отклонение от прямолинейности профиля наружных боковых

поверхностей плит:

     на заданной длине 1000







-






3



     на всей длине



-


8



     Отклонение от плоскости нижней поверхности плиты относительно условной плоскости, проходящей через три угловые точки плиты






-






10



     Отклонение от равенства диагоналей верхней

плоскости плиты







-




16


1.3.12.  Требования к качеству поверхностей и внешнему виду плит - по ГОСТ 13015.0-83.

Размеры  раковин, местных наплывов и впадин на бетонных поверхностях и околов бетона ребер плит не должны превышать предельных, установленных для категорий поверхности:

А6  - на лицевой поверхности плиты;

А7  - на нелицевой поверхности плиты (невидимой в условиях эксплуатации).

1.3.13.  В бетоне плит, поставляемых потребителю, трещины не допускают, за исключением:

усадочных  и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;

поперечных  в верхней зоне продольных ребер от обжатия бетона, размеры которых не должны превышать указанных в рабочих чертежах на эти плиты;

поперечных  в торцевых ребрах, ширина которых не должна превышать 0,3 мм.

1.4.  Маркировка

1.4.1.  Маркировка плит - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на наружной грани торцевого или продольного ребра плиты.

2. Приемка

2.1.  Приемка плит - по ГОСТ 13015.1-81 и настоящему стандарту.

2.2.  Плиты принимают по данным входного, операционного и приемочного контроля, в том числе:

по  результатам периодических испытаний - по показателям прочности, жесткости и трещиностойкости плит, морозостойкости бетона, а также по водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

по  результатам приемо-сдаточных испытаний - по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности.

2.3.  Испытания плит по прочности, жесткости и трещиностойкости проводят нагружением перед началом массового изготовления плит и в дальнейшем при изменении технологии их изготовления, вида и качества применяемых материалов.

2.4.  Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81.

Дополнительно  в документе о качестве плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, должна быть приведена марка бетона по водонепроницаемости (если этот показатель оговорен в заказе на изготовление плит).

3. Методы контроля

3.1.  Испытание плит и оценку их прочности, жесткости и трещиностойкости следует производить в соответствии с требованиями ГОСТ 8829-85 и рабочих чертежей на эти плиты.

Значения  контрольных нагрузок, контрольных прогибов и относительных прогибов приведены:

в  табл. 5 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в  табл. 6 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия;

в  обязательном приложении - для плит с напрягаемой арматурной сталью класса А-IIIв.

3.2.  Прочность бетона плит следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.

При  испытании плит неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87 или приборами механического действия по ГОСТ 22690-88, а также другими методами, предусмотренными стандартами на методы испытания бетона.

3.3.  Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.4.  Водонепроницаемость бетона плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.5.  Объем межзерновых пустот в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.0-81 и ГОСТ 10181.3-81.

3.6.  Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.7.  Методы контроля и испытаний сварных арматурных и закладных изделий - по ГОСТ 10922-90 и ГОСТ 23858-79.

3.8.  Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362-77.

3.9.  Размеры и отклонения от прямолинейности, плоскостности и равенства диагоналей поверхностей плит, ширину раскрытия технологических трещин, качество бетонных поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015.0-83, ГОСТ 13015.1-81 - ГОСТ 13015.3-81, ГОСТ 13015.4-84.

Таблица 5














Марка

плиты


Контрольные равномерно распределенные нагрузки для оценки

прочности плит,

Па (кгс/м ),


Контрольные равномерно распределенные нагрузки ,

Па (кгс/м), контрольные прогибы , см,

относительные прогибы для оценки жесткости

и трещиностойкости плит при возрасте бетона

к моменту испытания, сут.



при


14


28


100




























П1-1АтV



9220 (940)




10890 (1110)


5030 (513)


0,83



0,51



5100 (520)


0,83



0,50



4900 (500)


0,84



0,47


П1-2АтV


13340 (1360)



15600 (1590)

7680 (783)

1,28


0,66


7680 (783)

1,26


0,63


7350 (750)

1,25


0,58


П1-3АтV


17600 (1796)



20500 (2089)

10450 (1066)

1,56


0,76


10330 (1053)

1,52


0,72


9900 (1010)

1,50


0,66


П1-4АтV


22400 (2284)



25950 (2646)

13820 (1409)

1,99


0,93


13600 (1387)

1,93


0,85


12750 (1300)

1,82


0,74


П1-5АтV


28160 (2872)



32540 (3318)

17880 (1823)

2,3


1,04


17450 (1780)

2,2


0,94


16180 (1650)

2,10


0,81


П1-6АтV


33900 (3460)



39130 (3990)

22440 (2288)

2,94


1,27


21580 (2201)

2,75


1,12


19610 (2000)

2,51


0,87


П1-7АтV


43150 (4400)



49670 (5065)

28840 (2941)

3,73


1,51


27470 (2801)

3,47


1,31


24810 (2530)

3,11


1,00


П1-1АтVЛ


9500 (970)



11150 (1137)

5420 (553)

1,00


0,59


5420 (553)

1,0


0,58


5190 (530)

1,0


0,55


П1-2АтVЛ


13630 (1390)



15860 (1617)

8120 (828)

1,55


0,79


8040 (820)

1,53


0,76


7650 (780)

1,51


0,71


П1-3АтVЛ


17890 (1824)



20950 (2136)

11200 (1140)

1,90


0,94


10980 (1120)

1,85


0,90


10290 (1050)

1,76


0,81


П1-4АтVЛ


22860 (2331)



26400 (2692)

14600 (1489)

2,39


1,12


14180 (1446)

2,31


1,09


13140 (1340)

2,12


0,92


П1-5АтVЛ


27970 (2852)



32200 (3288)

17650 (1800)

2,62


1,22


17130 (1747)

2,50


1,14


16180 (1650)

2,30


0,99


П1-6АтVЛ


32900 (3356)



37900 (3864)

21900 (2234)

3,23


1,42


21240 (2166)

3,06


1,27


19120 (1950)

2,72


1,00


П2-1АтV

П2-1АтV-1

П2-1АтV-2

П2-1АтV-3




9220 (940)


10890 (1110)


5030 (513)


0,83



0,51



5100 (520)


0,83



0,50



4900 (500)


0,84



0,47


П2-2АтV


13340 (1360)



15600 (1590)

7680 (783)

1,28


0,66


7680 (783)

1,26


0,63


7350 (750)

1,25


0,58


П2-3АтV


17600 (1796)



20500 (2089)

10450 (1066)

1,56


0,76


10330 (1053)

1,52


0,72


9900 (1010)

1,50


0,66


П2-4АтV


22400 (2284)



25950 (2646)

13820 (1409)

1,99


0,93


13600 (1387)

1,93


0,85


12750 (1300)

1,82


0,74


П2-5АтV


28160 (2872)



32540 (3318)

17880 (1823)

2,3


1,04


17450 (1780)

2,2


0,94


16180 (1650)

2,10


0,81


П2-6АтV


33900 (3460)



39130 (3990)

22440 (2288)

2,94


1,27


21580 (2201)

2,75


1,12


19610 (2000)

2,51


0,87


П2-7АтV


43150 (4400)



49670 (5065)

28840 (2941)

3,73


1,51


27470 (2801)

3,47


1,31


24810 (2530)

3,11


1,00


П2-8АтV


45900 (4686)



52900 (5391)

30500 (3106)

3,57


1,54


29200 (2980)

3,40


1,32


26770 (2730)

3,26


1,01


П2-1АтVЛ

П2-1АтVЛ-1

П2-1АтVЛ-2

П2-1АтVЛ-3




9500 (970)


11150 (1137)


5420 (553)


1,00



0,59



5420 (553)


1,00



0,58



5190 (530)


1,0



0,55


П2-2АтVЛ


13630 (1390)



15860 (1617)

8120 (828)

1,55


0,79


8040 (820)

1,53


0,76


7650 (780)

1,51


0,71


П2-3АтVЛ


17890 (1824)



20950 (2136)

11200 (1140)

1,90


0,94


10980 (1120)

1,85


0,90


10290 (1050)

1,76


0,81


П2-4АтVЛ


22860 (2331)



26400 (2692)

14600 (1489)

2,39


1,12


14180 (1446)

2,31


1,09


13140 (1340)

2,12


0,92


П2-5АтVЛ


27970 (2852)



32200 (3288)

17650 (1800)

2,62


1,22


17130 (1747)

2,50


1,14


16180 (1650)

2,30


0,99


П2-6АтVЛ


32900 (3356)


37900 (3864)

21900 (2234)

3,23


1,42


21240 (2166)

3,06


1,27


19120 (1950)

2,72


1,00


П3-1АтV


18010 (1836)



21000 (2141)

10930 (1115)

1,51


0,93


10840 (1105)

1,50


0,91


10020 (1022)

1,45


0,87


П3-2АтV


23470 (2393)



27240 (2778)

14650 (1494)

1,78


1,06


14350 (1463)

1,73


1,02


13280 (1354)

1,65


0,95


П3-3АтV


28200 (2876)



32660 (3330)

17860 (1821)

1,85


1,09


17440 (1778)

1,79


1,03


16090 (1641)

1,69


0,95


П3-4АтV


34210 (3488)



39510 (4029)

22290 (2273 )

2,04


1,17


21570 (2200)

1,94


1,08


19660 (2005)

1,80


0,96


П3-5АтV


44340 (4521)



51090 (5210)

29630 (3021)

2,68


1,36


28180 (2894)

2,52


1,19


25690 (2620)

2,30


0,94


П3-6АтV


48560 (4952)



55930 (5703)

33126 (3378)

3,18


1,53


31590 (3221)

3,00


1,33


28210 (2877)

2,69


1,01


П3-1АтVЛ


17750 (1810)



20610 (2102)

11140 (1136)

1,65


1,05


11040 (1126)

1,63


1,02


10020 (1022)

1,54


0,96


П3-2АтVЛ


22840 (2329)



25780 (2629)

14650 (1494)

1,81


1,11


14350 (1463)

1,75


1,07


13050 (1331)

1,64


0,98


П3-3АтVЛ


27800 (2835)



32100 (3273)

18060 (1842)

1,87


1,13


17540 (1789)

1,80


1,07


16000 (1632)

1,66


0,96


П3-4АтVЛ


32030

(3266)



36930

(3766)

21150

(2157)

2,07


1,20


20440

(2084)

1,97


,121


18520

(1889)

1,80


0,97


П3-5АтVЛ


39480 (4026)



45450 (4635)

26630 (2715)

2,67


1,37


25600 (2610)

2,52


1,2


22960

(2341)


2,27


0,96




Продолжение табл. 5














Марка

плиты


Контрольные равномерно распределенные нагрузки для оценки

прочности плит,

Па (кгс/м ),


Контрольные равномерно распределенные нагрузки ,

Па (кгс/м), контрольные прогибы , см, относительные прогибы

для оценки жесткости и трещиностойкости плит

при возрасте бетона к моменту испытания, сут.



при


14


28


100





























П1-1АтIVС



9430 (962)



11630 (1186)


5620 (573)


1,29



0,72



5550 (566)


1,29



0,71



5290 (540)


1,29



0,69


П1-2АтIVС


12930 (1318)


15780 (1609)

8040 (820)

1,53


0,80


7970 (713)

1,51


0,78


7450 (760)

1,48


0,74


П1-3АтIVС


16430 (1675)


19920 (2031)

10450 (1066)

1,84


0,94


10260 (1046)

1,81


0,90


9610 (980)

1,74


0,83


П1-4АтIVС


20550 (2096)


24800 (2530)

13470 (1374)

2,07


1,05


13170 (1343)

2,0


0,99


11470 (1170)

1,9


0,9


П1-5АтIVС


25320 (2582)


30460 (3106)

18440 (1880)

2,28


1,10


17850 (1820)

2,16


1,00


15100 (1540)

1,97


0,85


П1-6АтIVС


32630 (3327)


39130 (3990)

23110 (2357)

2,68


1,28


22190 (2263)

2,51


1,14


18830 (1920)

2,25


0,93


П1-7АтIVС


35170 (3586)


42140 (4297)

24250 (2473)

2,47


1,09


23200 (2366)

2,31


0,92


21180 (2160)

2,12


0,67


П1-1АтIVСЛ


9090 (927)


11720 (1195)

5940 (606)

1,41


0,79


5820 (593)

1,39


0,77


5490 (560)

1,37


0,73


П1-2АтIVСЛ


13230 (1349)


16040 (1636)

8460 (863)

1,73


0,93


8320 (848)

1,71


0,91


7740 (790)

1,66


0,85


П1-3АтIVСЛ


16730 (1706)


20190 (2059)

10980 (1120)

2,13


1,11


10790 (1100)

2,08


1,07


9900 (1010)

1,97


0,98


П1-4АтIVСЛ


20860 (2127)


25090 (2558)

13980 (1426)

2,20


1,12


13590 (1386)

2,11


1,05


12450 (1270)

1,96


0,94


П1-5АтIVСЛ


24190 (2467)


29040 (2961)

16740 (1707)

2,43


1,21


16080 (1640)

2,29


1,12


14510 (1480)

2,06


0,95


П1-6АтIVСЛ


33090 (3374)


39580 (4036)

23560 (2402)

3,37


1,37


22600 (2306)

2,84


1,20


20000 (2040)

2,40


0,88


П2-1АтIVС

П2-1АтIVС-1

П2-1АтIVС-2

П2-1АтIVС-3



9430 (962)



11630 (1186)


5620 (573)


1,29



0,72



5550 (566)


1,29



0,71



5290 (540)


1,29



0,69


П2-2АтIVС


12930 (1318)


15780 (1609)

8040 (820)

1,53


0,80


7970 (813)

1,51


0,78


7450 (760)

1,48


0,74


П2-3АтIVС


16430 (1675)


19920 (2031)

10450 (1066)

1,84


0,94


10260 (1046)

1,81


0,90


9610 (980)

1,74


0,83


П2-4АтIVС


20550 (2096)


24800 (2530)

13470 (1374)

2,07


1,05


13170 (1343)

2,0


0,99


12170 (1240)

1,9


0,9


П2-5АтIVС


25320 (2582)


30460 (3106)

18440 (1880)

2,28


1,10


17850 (1820)

2,16


1,00


15100 (1540)

1,97


0,85


П2-6АтIVС


32630 (3327)


39130 (3990)

23110 (2357)

2,68


1,28


22190 (2263)

1,51


1,14


18830 (1920)

2,25


0,93


П2-7АтIVС


35170 (3586)


42140 (4297)

24250 (2473)

2,47


1,09


23200 (2366)

2,31


0,92


21180 (2160)

2,12


0,67


П2-8АтIVС


43750 (4461)


52310 (5334)

31830 (3246)

3,55


1,52


30000 (3060)

3,38


1,29


26480 (2700)

3,0


0,92


П2-1АтIVСЛ

П2-1АтIVСЛ-1

П2-1АтIVСЛ-2

П2-1АтIVСЛ-3




9090 (927)


11720 (1195)


5940 (606)


1,41



0,79



5820 (593)


1,39



0,77



5490 (560)


1,37



0,73


П2-2АтIVСЛ


13230 (1349)


16040 (1636)

8460 (863)

1,73


0,93


8320 (848)

1,71


0,91


7740 (790)

1,66


0,85


П2-3АтIVСЛ


16730 (1706)


20190 (2059)

10980 (1120)

2,13


1,11


10790 (1100)

2,08


1,07


9900 (1010)

1,97


0,98


П2-4АтIVСЛ


20860 (2127)


25090 (2558)

13980 (1426)

2,20


1,12


13590 (1386)

2,11


1,05


12450 (1270)

1,96


0,94


П2-5АтIVСЛ


24190 (2467)


29040 (2961)

16740 (1707)

2,43


1,21


16080 (1640)

2,29


1,12


14510 (1480)

2,06


0,95


П2-6АтIVСЛ


33090 (3374)


39580 (4036)

23560 (2402)

3,37


1,37


22600 (2306)

2,84


1,20


20000 (2040)

2,40


0,88


П3-1АтIVС


17080 (1742)


20790 (2120)

10930 (1115)

1,44


0,92


10840 (1105)

1,42


0,9


9910 (1011)

1,36


0,85


П3-2АтIVС


21060 (2148)


25520 (2602)

13930 (1421)

1,71


1,05


13620 (1389)

1,66


1,01


12380 (1262)

1,56


0,93


П3-3АтIVС


28850 (2942)


34740 (3543)

19710 (2010)

1,97


1,16


19250 (1963)

1,88


1,08


17180 (1752)

1,74


0,96


П3-4АтIVС


33600 (3426)


40360 (4116)

23110 (2357)

2,03


1,19


22290 (2273)

1,92


1,10


20100 (2050)

1,77


0,97


П3-5АтIVС


37500 (3824)


44990 (4588)

26420 (2694)

2,19


1,26


25230 (2578)

2,05


1,14


22520 (2296)

1,85


0,97


П3-6АтIVС


47970 (4892)


57400 (5853)

35090 (3578)

3,11


1,57


33130 (3378)

2,87


1,35


28980 (2955)

2,52


1,01


П3-1АтIVСЛ


16960 (1729)


20530 (2093)

11350 (1157)

1,61


1,05


11140 (1136)

1,58


1,03


9970 (1017)

1,47


0,95


П3-2АтIVСЛ


21020 (2143)


25340 (2584)

13420 (1368)

1,73


1,11


13000 (1326)

1,67


1,06


12480 (1273)

1,53


0,96


П3-3АтIVСЛ


32870 (3352)


32870 (3352)

19190 (1957)

1,98


1,19


18370 (1873)

1,87


1,11


16410 (1673)

1,69


0,97


П3-4АтIVСЛ


31560 (3218)


37820 (3857)

22080 (2252)

2,07


1,23


21260 (2168)

1,96


1,13


18980 (1936)

1,77


0,97


П3-5АтIVСЛ


35370 (3607)


42350 (4318)

25280 (2578)

2,29


1,31


24150 (2463)

2,15


1,19


21340 (2176)

1,91


0,97


П3-6АтIVСЛ


42270 (4310)


50520 (5152)

31070 (3168)

3,01


1,56


29310 (2989)

2,80


1,36


25590 (2610)

2,43


1,01




Таблица 6
















Марка

плиты


Контрольные равномерно распределенные нагрузки

для оценки прочности плит, Па (кгс/м ),




Контрольные равномерно распределенные

 нагрузки , Па (кгс/м),

контрольные прогибы , см,

относительные прогибы для оценки жесткости и

трещиностойкости плит при возрасте бетона

к моменту испытания, сут.



при


14


28


100





= 1,4



= 1,6


















П1-1AтVCK




7400 (755)




8810 (898)


3900 (400)


0,34



0,22



3900 (400)


0,32



0,20



3820 (390)


0,32



0,17


П1-2АтVСК


10700 (1091)



12600 (1282)

5980 (610)

0,50


0,24


5980 (610)

0,49


0,23


5780 (590)

0,47


0,17


П1-3АтVСК


13500 (1376)



15780 (1609)

7970 (813)

0,69


0,30


7900 (807)

0,65


0,25


7450 (760)

0,62


0,18


П1-4АтVСК


17800 (1813)



20700 (2108)

10860 (1107)

0,88


0,36


10650 (1086)

0,82


0,29


10000 (1020)

0,82


0,18


П1- 5АтVCK


22230 (2267)



25750 (2626)

13990 (1427)

1,41


0,41


13590 (1386)

1,32


0,31


12650 (1290)

1,23


0,14


П1-6АтVСК


26350 (2687)



30500 (3106)

17400 (1733)

1,50


0,48


16400 (1673)

1,31


0,36


15100 (1540)

1,12


0,17


П1-7А-тVСК


28320 (2888)



32700 (3337)

18900 (1926)

1,96


0,53


18000 (1840)

1,73


0,37


16280 (1660)

1,35


0,14


П1-1АтVСКЛ


7860 (802)



9270 (945)

4380 (447)

0,50


0,31


4380 (447)

0,49


0,29


4210 (430)

0,47


0,26


П1-2АтVСКЛ


10900 (1112)



12660 (1291)

6340 (647)

0,71


0,37


6280 (640)

0,68


0,33


5980 (610)

0,65


0,28


П1-3АтVСКЛ


13800 (1407)



16000

(1636)

8370 (853)

0,93


0,42


8240 (840)

0,89


0,38


7750 (790)

0,84


0,30


П1-4АтVСКЛ


17600 (1793)



20400 (2076)

10900 (1113)

1,16


0,49


10720 (1093)

1,11


0,43


10000 (1020)

1,04


0,33


П1-5АтVСКЛ


21980 (2241)

25500 12396)

14250 (1453)

1,51


0,54


13800 (1406)

1,38


0,43


12650 (1290)

1,21


0,21


П2-1АтVСК П2-1АтVСК-1 П2-1АтVСК-2 П2-1АтVСК-3




7400 (755)


8800 (898)


3900 (400)


0,34



0,22



3900

(400)


0,32



0,20



3820

 (390)


0,32



0,17


П2-2АтVСК


10700 (1091)



12600 (1282)

5980 (610)

0,50


0,24


5980

(610)

0,49


0,23


5780 (590)

0,47


0,17


П2-3АтVСК


13500 (1376)



15780 (1609)

7970 . (813)

0,69


0,30


7900

(807)

0,65


0,25


7450 (760)

0,62


0,18


П2-4АтVСК


17800 (1813)



20700 (2108)

10860 (1107)

0,88


0,36


10650 (1086)

0,82


0,29


10000  (1020)

0,82


0,18


П2-5АтVСК


22230 (2267)



25750 (2626)

13990 (1427)

1,41


0,41


13590 (1386)

1,32


0,31


12650 (1290)

1,23


0,14


П2-6АтVСК


26350 (2687)



30500 (3106)

17400 (1733)

1,50


0,48


16400 (1673)

1,31


0,36


15100 (1540)

1,12


0,17


П2-7АтVСК


28320 (2888)



22300 (2273)

18900 (1926)

1,29


0,53


18000 (1840)

1,73


0,37


16280 (1660)

1,35


0,14


П2-8АтVСК


33900 (3460)



39130 (3990)

22300 (2273)

2,23


0,72


21380 (2180)

2,16


0,55


19610 (2000)

1,99


0,30


П2-1АтVСКЛ

П2-1АтVСКЛ-1

П2-1АтVСКЛ-2

П2-1АтVСКЛ-3




7860 (802)


9270 (945)


4380 (447)


0,50



0,31



4380

(447)


0,49



0,29



4210 (430)


0,47



0,26


П2-2АтVСКЛ


10800 (1112)



12660 (1291)

6340 (647)

0,71


0,37


6280

(640)

0,68


0,33


5980 (610)

0,65


0,28


П2-3АтVСКЛ


13800 (1407)



16000 (1636)

8370 (853)

0,93


0,42


8240

(840)

0,89


0,38


7750 (790)

0,84


0,30


П2-4АтVСКЛ


17600

(1793)



20400 (2076)

10900 (1113)

1,16


0,49


10720 (1093)

1,11


0,43


10000 (1020)

1,04


0,33


П2-5АтVСКЛ


21980 (2241)



25500 (2596)

14250 (1453)

1,51


0,54


13800 (1406)

1,38


0,43


12650 (1290)

1,21


0,21


П3-IAтVCK


13120 (1338)



15420 (1572)

7740 (789)

0,61


0,41


7630 (778)

0,59


0,39


7110 (725)

0,57


0,35


П3-2Aт-VCK


18750 (1912)



21850 (2228)

11550 (1178)

0,88


0,54


11350 (1157)

0,84


0,50


10460 (1067)

0,80


0,44


П3-3АтVСК


25150 (2565)



29170 (2975)

15900 (1621)

1,19


0,69


15470 (1578)

1,13


0,63


14280 (1456)

1,06


0,55


П3-4АтVСК


32410 (3305)



37460 (3820)

21050 (2147)

1,63


0,89


20330 (2073)

1,54


0,80


18590 (1896)

1,43


0,68


П3-5АтVСК


38860 (3963)



44840 (4572)

25800 (2631)

2,14


1,05


24870 (2536)

2,00


0,90


22440 (2288)

1,83


0,68


П3-1АтVСКЛ


13280 (1354)



15500 (1581)

8260 (842)

0,78


0,51


8050 (821)

0,74


0,48


7350 (750)

0,70


0,43


П3-2АтVСКЛ


18510 (1887)



21480 (2190)

11770 (1200)

1,07


0,66


11450 (1168)

1,02


0,62


10470 (1068)

0,96


0,55


П3-3АтVСКЛ


24810 (2530)



28680 (2925)

15990 (1631)

1,43


0,84


15550 (1586)

1,36


0,79


14220 (1450)

1,26


0,7


П3-4АтVСКЛ


31900 (3253)



36790 (3752)

21050 (2147)

1,96


1,11


20330 (2073)

1,86


1,02


18450 (1881)

1,70


0,88



Продолжение табл. 6


















Марка

плиты


Контрольные равномерно распределенные нагрузки

для оценки прочности плит, Па (кгс/м ),




Контрольные равномерно распределенные

 нагрузки ,

 Па (кгс/м), контрольные прогибы , см,

относительные прогибы для оценки жесткости и

трещиностойкости плит при возрасте бетона

к моменту испытания, сут.



при


14


28


100





=1,35



= 1,6


















П1-1AIV



7360 (751)




9190 (937)


4250 (433)


0,42



0,24



4250 (443)


0,40



0,20



4020 (410)


0,39



0,15


П1-2AIV


10230 (1043)



12600

(1283)

6210 (633)

0,57


0,28


6140 (626)

0,54


0,24


5780 (590)

0,51


0,18


П1-3AIV


13720 (1399)



16720 (1705)

8720

(889)

0,71


0,32


8560 (873)

0,67


0,28


7940 (810)

0,64


0,22


П1-4AIV


17220 (1756)



20860 (2127)

11200 (1140)

0,94


0,38


10900 (1113)

0,88


0,32


10100 (1030)

0,82


0,24


П1-5AIV


21190 (2161)



25600 (2607)

14300

(1451)

1,22


0,46


13820 (1409)

1,11


0,37


12550 (1280)

0,99


0,23


П1-6AIV


27380

(2792)



32900

(3356)

18690

(1906)

1,74


0,58


17910

(1826)

1,62


0,45


16370 (1670)

1,48


0,24


П1-7AIV


31190 (3181)



37400 (3817)

21440 (2186)

2,01


0,82


20530

(2093)

1,87


0,67


17650 (1800)

1,71


0,44


П1-1АIVЛ


7840 (799)



9650 (984)

4830 (493)

0,59


0,32


4710 (480)

0,56


0,28


4410 (450)

0,52


0,22


П1-2АIVЛ


10220 (1042)



12500 (1272)

6470 (660)

0,75


0,37


6340 (646)

0,71


0,33


5880 (600)

0,67


0,26


П1-3АIVЛ


14190 (1447)



17180 (1752)

9020 (920)

0,94


0,47


8800 (900)

0,90


0,43


8330 (850)

0,87


0,34


П1-4АIVЛ


17370 (1771)



20950 (2136)

11400 (1166)

1,24


0,52


11180 (1140)

1,18


0,47


10290 (1050)

1,09


0,37


П1-5АIVЛ


21500 (2192)



25840 (2635)

14500 (1479)

1,60


0,67


13950 (1422)

1,51


0,58


12840 (1310)

1,38


0,44


П1-6AIVK


25800 (2629)


30920 (3153)

18170 (1853)

2,36


0,82


17400 (1773)

2,20


0,67


15490 (1580)

1,96


0,41


П2-1АIV

П2-1АIV -1

П2-1АIV -2

П2-1АIV -3



7360 (751)


9190 (937)


4250 (433)


0,42



0,24



4250 (443)


0,40



0,20



4020 (410)


0,39



0,15


П2-2АIV


10230 (1043)



12600 (1283)

6210 (633)

0,57


0,28


6140 (626)

0,54


0,24


5780 (590)

0,51


0,18


П2-3AIV


13720 (1389)



16720

(1705)

8720 (889)

0,71


0,32


8560 (873)

0,67


0,28


7940 (810)

0,64


0,22


П2-4АIV


17220 (1756)



20860 (2127)

11200 (1140)

0,94


0,38


10900 (1113)

0,88


0,32


10100 (1030)

0,82


0,24


П2-5АIV


21190 (2161)



25600 (2607)

14300 (1451)

1,22


0,46


13820 (1409)

1,11


0,37


12550 (1280)

0,99


0,23


П2-6АIV


27380 (2792)



32900 (3356)

18690 (1906)

1,74


0,58


17910 (1826)

1,62


0,45


16370 (1670)

1,48


0,24


П2-7AIV


31190 (3180)



37400 (3817)

21440 (2186)

2,01


0,82


20530 (2093)

1,87


0,67


17650 (1800)

1,71


0,44


П2-1AIVЛ П2-1АIVЛ-1 П2-1АIVЛ-2


П2-1АIV-3




7840 (799)


9650 (984)


4830 (493)


0,59



0,32



4710 (480)


0,56



0,28



4410 (450)


0,52



0,22


П2-2АIVЛ


10220 (1042)



12500 (1272)

6470 (660)

0,75


0,37


6340 (646)

0,71


0,33


5880 (600)

0,67


0,26


П2-3АIVЛ


14190 (1447)



17180 (1752)

9020 (920)

0,94


0,47


8800 (900)

0,90


0,43


8330 (850)

0,87


0,34


П2-4АIVЛ


17370 (1771)



20950 (2136)

11400 (1166)

1,24


0,52


11180 (1140)

1,18


0,47


10290 (1050)

1,09


0,37


П2-5АIVЛ


21500 (2192)



25840 (2635)

14500 (1479)

1,60


0,67


13950 (1422)

1,51


0,58


12840 (1310)

1,38


0,44


П2-6АIVЛ


25800

 (2629)



30920 (3153)

18170 (1853)

2,36


0,82


17400 (1773)

2,20


0,67


15490 (1580)

1,96


0,41


П3-1AIV


14540 (1483)



17780 (1813)

9180 (936)

0,70


0,47


8970 (915)

0,67


0,44


8350 (851)

0,64


0,40


П3-2AIV


19700 (2009)



23900 (2437)

13000 (1326)

1,05


0,65


12590 (1284)

1,00


0,60


11530 (1176)

0,95


0,53


П3-3AIV


26800 (2733)



32310 (3295)

17960 (1831)

1,43


0,84


17440 (1778)

1,36


0,78


15920 (1623)

1,27


0,69


П3-4АIV


31870 (3250)



38320 (3908)

21880 (2231)

1,72


0,96


21050 (2147)

1,62


0,88


19040 (1942)

1,49


0,75


П3-5AIV


36610 (3733)



43930 (4480)

25800 (2631)

1,98


1,09


24660 (2515)

1,84


0,96


21970 (2240)

1,66


0,77


П3-1АIVЛ


14860 (1515)



18040 (1840)

9810 (1000)

0,90


0,60


9490 (968)

0,86


0,57


8680 (885)

0,80


0,51


П3-2АIVЛ


20070 (2047)



24220 (2470)

13620 (1389)

1,32


0,82


13210 (1347)

1,26


0,77


11910 (1214)

1,16


0,69


П3-3АIVЛ


26470 (2699)



31800 (3243)

18160 (1852)

1,71


1,04


17540 (1789)

1,63


0,98


15850 (1616)

1,49


0,87


П3-4АIVЛ



31420 (3204)

37670 (3841)

21990 (2242)

2,06


1,22


21150 (2157)

1,94


1,12


18910 (1928)

1,75


0,96


3.10.  Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78.

4. Транспортирование и хранение

4.1.  Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.

4.2.  Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.

4.3.  Высота штабеля плит не должна превышать 2,5 м.

4.4.  Подкладки под плитами и прокладки между ними в штабеле следует располагать по торцам продольных ребер в местах установки опорных закладных изделий.

4.5.  При транспортировании плиты следует укладывать на транспортные средства продольной осью по направлению движения транспорта.

ПРИЛОЖЕНИЕ

Обязательное

Плиты с напрягаемой арматурной сталью класса А-IIIв

1.  Основные параметры плит приведены:

в  табл. 7 - для плит, предназначенных для эксплуатации в неагрессивной среде.

в  табл. 8 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.

2.  Значения контрольных нагрузок, контрольных прогибов и относительных прогибов для оценки прочности, жесткости и трещиностойкости плит приведены:

в  табл. 9 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в  табл. 10 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.

Таблица 7
















 Класс

напря-

гаемой


 арма-

 туры



Марка

плиты



Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке



Напрягаемая арматура


Класс бетона по проч-

ности на

сжатие


Переда- точная проч- ность бетона, МПа


Предва- рительное напряжение в арматуре до обжатия бетона



Расход материалов










в край- нем ребре


в сред- нем ребре







МПа



кгс/см


Бетон, м


Сталь, кг






Па


кгс/м


Па


кгс/м





















П1-1АIIIв



5000



510



6080



620



1 16



2 16



В22,5



16









115,5




П1-2АIIIв


6670


680


8040


820


1 18


2 18






290


3000




130,0




П1-3АIIIв


8530


870


10300


1050


1 20


2 20


В27,5


19








143,8




П1-4АIIIв


10590


1080


12750


1300


1 22


2 22












161,3




П1-5АIIIв


14020


1430


16870


1720


1 25


2 25












180,9




П1-6АIIIв


15890


1620


19120


1950


2 20


4 20


В30


21








228,5




П1-7АIIIв


19610


2000


23530


2400


2 22


4 22






390


4000




252,5


  А-IIIв


П1-1АIIIвЛ


5490


560


6570


670


1 16


2 16


В22,5


16






1,54


115,5




П1-2АIIIвЛ


7060


720


8530


870


1 18


2 18












130,0




П1-3АIIIвЛ


8920


910


10690


1090


1 20


2 20


В27,5


19


290


3000




143,8




П1-4АIIIвЛ


10880


1110


13140


1340


1 22


2 22












161,3




П1-5АIIIвЛ


14320


1460


17260


1760


1 25


2 25












180,9




П1-6АIIIвЛ


16280


1660


19610


2000


2 20


4 20


В30


21








228,5




П1-7АIIIвЛ


20000


2040


24020


2450


2 22


4 22






390


4000




252,5




П2-1АIIIв


5000


510


6080


620


1 16


-

В22,5


16






  0,76


56,4




П2-1АIIIв-1






















  0,84


78,1




П2-1АIIIв-2


5000


510


6080


620


1 16


-









0,83


78,9




П2-1АIIIв-3














В22,5


16






0,79


86,4




П2-2АIIIв


6670


680


8040


820


1 18


-





290


3000




63,2




П2-3АIIIв


8530


870


10300


1050


1 20


-

В27,5


19








70,1




П2-4АIIIв


10590


1080


12750


1300


1 22


-











78,1




П2-5АIIIв


14020


1430


16870


1720


1 25














87,9




П2-6АIIIв


15890


1620


19120


1950


2 20


-

В30


21






0,76


108,9




П2-7АIIIв


19610


2000


23530


2400


2 22








390


4000




120,9




П2-8АIIIв


26080


2660


31380


3200


2 25


-

В40


28








148,9




П2-1АIIIвЛ
























56,4




П2-1АIIIвЛ-1


5490


560


6570


670


1 16


-

В22,5


16






0,84


78,1




П2-1АIIIвЛ-2


















290


3000


0,83


78,9




П2-1АIIIвЛ-3






















0,79


86,4




П2-2АIIIвЛ


7060


720


8530


870


1 18














63,2




П2-3АIIIвЛ


8920


910


10690


1090


1 20


-

В27,5


19








70,1




П2-4АIIIвЛ


10880


1110


13140


1340


1 22














78,1




П2-5АIIIвЛ


14320


1460


17260


1760


1 25














87,4




П2-6АIIIвЛ


16280


1660


19610


2000


2 20


-

В30


21






0,76


108,9




П2-7АIIIвЛ


20000


2040


24020


2450


2 22








390


4000




120,9




П3-1АIIIв


5590


570


6760


690


1 14


-

В22,5


16


290


3000




58,2




П3-2АIIIв


9120


930


10980


1120


1 16








340


3500




62,4




П3-3АIIIв


11670


1190


14020


1430


1 18


-

В27,5


19








67,2




П3-4АIIIв


15390


1570


18530


1890


1 20








390


4000




72,4




П3-5АIIIв


18240


1860


21870


2230


1 22


-

В30


21






0,58


84,7




П3-6АIIIв


22750


2320


27360


2790


1 25








450


4600




94,5




П3-1АIIIвЛ


5980


610


7160


730


1 14


-

В22,5


16


290


3000




58,2




П3-2АIIIвЛ


8330


850


10000


1020


1 16








340


3500




62,4




П3-3АIIIвЛ


11770


1200


14120


1440


1 18


-

В27,5


19


410


4200




67,2




П3-4АIIIвЛ


14810


1510


17850


1820


1 20














72,4




П3-5АIIIвЛ


16870


1720


20300


2070


1 22


-

В30


21


450


4600




84,7




П3-6АIIIвЛ


21080


2150


25300


2580


1 25














94,5


Таблица 8


















Класс напря- гаемой арма- туры



Марка плиты




Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке




Напрягаемая арматура



Класс бетона по проч- ности на

сжатие


Переда- точная проч- ность бетона, МПа


Предва- рительное напряжение в арматуре до обжатия бетона



Расход материалов












в край- нем ребре


в сред- нем ребре







МПа




кгс/см



Бетон, м



Сталь, кг






Па


кгс/м


Па



кгс/м





















П1-1АIIIв



5000



510



6080



620



1 16



216



В22,5



16












115,5






П1-2АIIIв



6860



700



8230



840



1 18



218


















130,0






П1-3АIIIв



8630



880



10390



1060



1 20



220


















143,8






П1-4АIIIв



10690



1090



12840



1310



1 22



222



В30



21












161,3






П1-5АIIIв



14020



1430



16860



1720



1 25



225


















180,9






П1-6АIIIв



15880



1620



19120



1950



2 20



420


















228,5






П1-7АIIIв



19610



2000



23530



2400



2 22



422



В40



28









1,54



252,5






П1-1АIIIвЛ



5390



550



6570



670



1 16



216



В22,5



16












115,5



А-IIIв



П1-2АIIIвЛ



7150



730



8630



880



1 18



218









450



4600






130,0






П1-3АIIIвЛ



8920



910



10780



1100



1 20



220


















143,8






П1-4АIIIвЛ



10980



1120



13230



1350



1 22



222



В30



21












161,3






П1-5АIIIвЛ



14310



1460



17260



1760



1 25



225


















180,9






П1-6АIIIвЛ



16280



1660



19610



2000



2 20



420


















228,5






П2-1АIIIв

































0,76



56,4






П2-1АIIIв-1



5000



510



6080



620



1 16



-


В22,5



16









0,84



78,1






П2-1АIIIв-2

































0,83



78,9






П2-1АIIIв-3

































0,79



86,4






П2-2АIIIв



6860



700



8230



840



1 18



-

















63,2






П2-3АIIIв



8630



880



10390



1060



1 20



-

















70,1






П2-4АIIIв



10690



1090



12840



1310



1 22



-


В30



21









0,76


78,1






П2-5АIIIв



14020



1430



16860



1720



1 25





















87,9






П2-6АIIIв



15880



1620



19120



1950



2 20



-

















108,9






П2-7АIIIв



19610



2000



23530



2400



2 22






В40



28












120,9






П2-1АIIIвЛ




































56,4






П2-1АIIIвЛ-1

































0,84


78,1






П2-1АIIIвЛ-2



5390



550



6570



670



1 16



-


В22,5



16









0,83



78,9






П2-1АIIIвЛ-3



























450



4600



0,79



86,4






П2-2АIIIвЛ



7150



730



8630



880



1 18





















63,2






П2-3АIIIвЛ



8920



910



10780



1100



1 20





















70,1






П2-4АIIIвЛ



10980



1120



13230



1350



1 22



-














0,76



78,1






П2-5АIIIвЛ



14310



1460



17260



1760



1 25



-


В30



21












87,9






П2-6АIIIвЛ



16280



1660



19610



2000



2 20





















108,9






П3-1АIIIв



4120



420



5000



510



1 14



-


В22,5



16












58,2






П3-2АIIIв



8740



800



8730



890



1 16



-


В27,5



19












62,4






П3-3АIIIв



11080



1130



13340



1360



1 18



-

















67,2






П3-4АIIIв



15400



1570



18530



1890



1 20





















72,4






П3-5АIIIв



17650



1800



21180



2160



1 22



-


В30



21



450



4600



0,58



84,7






П3-6АIIIв



22750



2320



27360



2700



1 25





















94,5






П3-1АIIIвЛ



4610



470



5590



570



1 14



-


В22,5



16












58,2






П3-2АIIIвЛ



7550



770



9120



930



1 16






В27,5



19












62,4






П3-3АIIIвЛ



11470



1170



13820



1410



1 18



-

















67,2






П3-4АIIIвЛ



14800



1510



17850



1820



1 20



-


В30



21












72,4






П3-5АIIIвЛ



16770



1710



20200



2060



1 22





















84,7





Таблица 9














Марка плиты


Контрольные равномерно распределенные нагрузки

для оценки прочности плит, Па(кгс/м ),


Контрольные равномерно распределенные нагрузки ,

Па (кгс/м ), контрольные прогибы , см, относительные прогибы

для оценки жесткости и трещиностойкости плит

при возрасте бетона к моменту испытания, сут.



при


14


28


100




























П1-1АIIIв



8110

(827)




11070

(1129)


5290

(540)


0,74



0,45



5290

(540)


0,73



0,44



5000

(510)


0,74



0,42


П1-2АIIIв


10610

(1082)



14270

(1455)

7190

(733)

0,99


0,54


7120

(726)

0,97


0,52


6670

(680)

0,94


0,47


П1-3АIIIв


13400

(1367)



17850

(1820)

9350

(953)

1,16


0,61


9150

(933)

1,12


0,57


8530

(870)

1,07


0,52


П1-4АIIIв


16490

(1682)



21800

(2223)

12190

(1243)

1,46


0,74


11600

(1183)

1,38


0,68


10580

(1080)

1,30


0,60


П1-5АIIIв


21640

(2207)



28390

(2895)

16450

(1677)

1,77


0,89


15780

(1609)

1,67


0,81


14020

(1430)

1,51


0,69


П1-6АIIIв


24440

(2492)



31970

(3260)

18850

(1922)

2,04


0,96


17960

(1832)

1,92


0,97


15890

(1620)

1,98


0,55


П1-7АIIIв


30030

(3062)



39130

(3990)

24140

(2462)

2,53


1,11


22770

(2322)

2,33


0,91


19620

(2000)

2,05


0,60


П1-1АIIIвЛ


8730

(890)



11720

(1195)

5940

(606)

0,95


0,56


5880

(600)

0,94


0,54


5490

(560)

0,91


0,51


П1-2АIIIвЛ


11080

(1130)



14730

(1502)

7870

(803)

1,24


0,67


7740

(789)

1,20


0,65


7060

(720)

1,14


0,58


П1-3АIIIвЛ


13880

(1415)



18300

(1867)

10090

(1029)

1,43


0,76


9820

(1001)

1,37


0,72


8920

(910)

1,28


0,65


П1-4АIIIвЛ


16820

(1715)



22080

(2251)

12800

(1305)

1,78


0,93


12280

(1252)

1,67


0,87


10890

(1110)

1,52


0,76


П1-5АIIIвЛ


21970

(2240)



28670

(2923)

16980

(1732)

2,15


1,18


16390

(1671)

2,02


1,08


14320

(1460)

1,80


0,93


П1-6АIIIвЛ


24900

(2540)



32430

(3307)

19400

(1979)

2,33


1,18


18840

(1921)

2,18


1,05


16280

(1660)

1,95


0,83


П1-7АIIIвЛ


30500 (3110)



39580 (4036)

24450 (2493)

3,07


1,45


22920 (2337)

2,86


1,24


20010 (2040)

2,48


0,89


П2-1 АIIIв

П2-1АIIIв-1

П2-1АIIIв-2

П2-1АIIIв-3



8110

(827)


11070

(1129)


5290

(540)


0,74



0,45



5290

(540)


0,73



0,44



5000

(510)


0,74



0,42


П2-2АIIIв


10610

(1082)



14270

(1455)

7190

(733)

0,99


0,54


7120

(726)

0,97


0,52


6670

(680)

0,94


0,47


П2-3АIIIв


13400

(1367)



17850

(1820)

9350

(953)

1,16


0,61


9150

(933)

1,12


0,57


8530

(870)

1,07


0,52


П2-4АIIIв


16490

(1682)



21800

(2223)

12190

(1243)

1,46


0,74


11600

(1183)

1,38


0,68


10590

(1080)

1,30


0,60


П2-5АIIIв


21640

(2207)



28390

(2895)

16450

(1677)

1,77


0,89


15780

(1609)

1,67


0,81


14020

(1430)

1,51


0,69


П2-6АIIIв


24440

(2492)



31970

(3260)

18850

(1922)

2,04


0,96


17960

(1832)

1,92


0,97


15890

(1620)

1,98


0,55


П2-7АIIIв


30030

(3062)



39130

(3990)

24140

(2462)

2,53


1,11


22770

(2322)

2,33


0,91


19620

(2000)

2,05


0,60


П2-8АIIIв


39890

(4067)



51740

(5276)

32750

(3340)

3,27


1,52


32750

(3340)

3,37


1,47


30530

(3113)

3,09


1,22


П2-1АIIIвЛ

П2-1АIIIвЛ-1

П2-1АIIIвЛ-2

П2-1АIIIвЛ-3




8730

(890)


11720

(1195)


5940

(606)


0,95



0,56



5880

(600)


0,94



0,54



5490

(560)


0,91



0,51


П2-2АIIIвЛ


11080

(1130)



14730

(1502)

7870

(803)

1,24


0,67


7740

(789)

1,20


0,65


7060

(720)

1,14


0,58


П2-3АIIIвЛ


13880

(1415)



18300

(1867)

10090

(1029)

1,43


0,76


9820

(1001)

1,37


0,72


8920

(910)

1,28


0,65


П2-4АIIIвЛ


16820

(1715)



22080

(2251)

12800

(1305)

1,78


0,93


12280

(1252)

1,67


0,87


10890

(1110)

1,52


0,76


П2-5АIIIвЛ


21970

(2240)



28670

(2923)

16980

(1732)

2,15


1,18


16390

(1671)

2,02


1,08


14320

(1460)

1,80


0,93


П2-6АIIIвЛ


24900

(2540)



32430

(3307)

19400

(1979)

2,33


1,18


18840

(1921)

2,18


1,05


16280

(1660)

1,95


0,83


П2-7АIIIвЛ


30500 (3110)



39580 (4036)

24450 (2493)

3,07


1,45


22920 (2337)

2,86


1,24


20010 (2040)

2,48


0,89


П3-1АIIIв


14030

(1431)



18790

(1916)

981

(1000)

1,29


0,85


9700

(989)

1,28


0,83


8420

(859)

1,24


0,81


П3-2АIIIв


19280

(1966)



25500

(2600)

14030

(1431)

1,68


1,03


13620

(1389)

1,63


0,99


12370

(1261)

1,53


0,91


П3-3АIIIв


23060

(2351)



30330

(3093)

17020

(1736)

1,77


1,08


16510

(1684)

1,70


1,02


14890

(1518)

1,58


0,92


П3-4АIIIв


28760

(2933)



37650

(3839)

21470

(2189)

1,90


1,13


20740

(2115)

1,80


1,05


18690

(1906)

1,66


0,93


П3-5АIIIв


32920

(3357)



14520

(1481)

25180

(2568)

2,13


1,25


24150

(2463)

2,00


1,13


21470

(2189)

1,81


0,97


П3-6АIIIв


39720

(4050)



51660

(5268)

31480

(3210)

2,55


1,13


29720

(3031)

2,35


1,13


25990

(2650)

2,10


0,86


П3-1АIIIвЛ


14420

(1470)



19090

(1947)

10520

(1073)

1,52


1,01


10330

(1053)

1,49


0,99


8770

(894)

1,39


0,92


П3-2АIIIвЛ


18340

(1870)



24110

(2459)

13620

(1389)

1,63


1,06


13210

(1347)

1,57


1,02


11850

(1208)

1,46


0,93


П3-3АIIIвЛ


23020

(2347)



30110

(3070)

17440

(1778)

1,85


1,15


16820

(1715)

1,76


1,08


14960

(1526)

1,60


0,96


П3-4АIIIвЛ


28760

(2933)



37650

(3839)

21470

(2189)

1,90


1,13


20740

(2115)

1,80


1,05


18690

(1906)

1,66


0,93


П3-5АIIIвЛ


30750

(3136)



40010

(4080)

23840

(2431)

2,14


1,27


22810

(2326)

2,01


1,16


20120

(2052)

1,79


0,97


П3-6АIIIвЛ


36760

(3748)

40700

(4864)

29310

(2989)

2,72


1,47


27760

(2831)

2,52


1,28


24120

(2460)

2,19


0,97






Таблица 10
















Марка плиты


Контрольные равномерно распределенные нагрузки

для оценки прочности плит, Па (кгс/м),


Контрольные равномерно распределенные нагрузки,

Па (кгс/м), контрольные прогибы , см,

относительные прогибы для оценки жесткости

и трещиностойкости плит при возрасте бетона

к моменту испытания, сут.



при


14


28


100

























П1-1АIIIв



8110

(827)




11070

(1129)


5350

(546)


0,48



0,25



5290

(540)


0,45



0,21



5000

(510)


0,43



0,16


П1-2АIIIв


10900

(1112)



14650

(1494)

7380

(753)

0,57


0,28


7250

(739)

0,54


0,24


6860

(700)

0,50


0,19


П1-3АIIIв


13550

(1382)



18030

(1839)

9530

(972)

0,74


0,34


9490

(968)

0,70


0,27


8630

(880)

0,64


0,19


П1-4АIIIв


16640

(1697)



21980

(2242)

12200

(1243)

0,98


0,37


11800

(1203)

0,9


0,29


10690

(1090)

0,81


0,18


П1-5АIIIв


21640

(2207)



28390

(2895)

16440

(1676)

1,55


0,53


15720

(1603)

1,38


0,38


14020

(1430)

1,34


0,17


П1-6АIIIв


24440

(2492)



31970

(3260)

18700

(1907)

1,91


0,73


18070

(1843)

1,77


0,56


15890

(1620)

1,59


0,31


П1-7АIIIв


30030

(3062)



39130

(3990)

23340

(2380)

2,25


0,87


22160

(2260)

2,08


0,68


19600

(2000)

1,85


0,40


П1-1АIIIвЛ


8730

(890)



11720

(1195)

5970

(609)

0,68


0,35


5840

(596)

0,64


0,32


5490

(560)

0,60


0,25


П1-2АIIIвЛ


11230

(1145)



14920

(1521)

6850

(699)

0,81


0,40
