МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С НАКАТАННОЙ НИЗКОЙ ГОЛОВКОЙ
И СФЕРИЧЕСКИМ КОНЦОМ

Конструкция и размеры

Low knurled-head and round-point screws.
Construction and dimensions

ГОСТ
21336-75

Взамен
ГОСТ 10492-63

в части варианта
c закругленным концом

Постановлением Государственного комитета стандартов Совета Министров СССР от 8 декабря 1975 г. № 3801 дата введения установлена

01.01.77

Ограничение срока действия снято Постановлением Госстандарта СССР от 27.06.91 № 1173

Издание с Изменениями № 1, 2, утвержденными в декабре 1981 г., августе 1992 г. (ИУС 3-82, 11-92).

1. Настоящий стандарт распространяется на цельные и составные винты с металлической или пластмассовой накатанной низкой головкой и закругленным концом классов точности А и В с диаметром резьбы от 1 до 12 мм.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1, 2).

2. (Исключен, Изм. № 1).

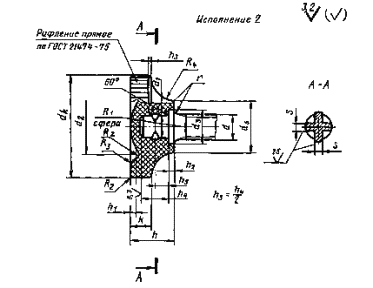

3. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2

Таблица 1

мм

Номинальный диаметр резьбы d

1,0

1,2

1,4

1,6

2,0

2,5

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

12,0

Шаг резьбы

крупный

0,25

0,30

0,35

0,40

0,45

0,50

0,60

0,70

0,80

1,0

1,25

1,5

1,75

мелкий

0,20

0,25

0,35

0,50

0,75

1,00

1,25

Диаметр головки dк

5,5

6,0

7,0

8,0

9,0

10,0

12

14

16

20

24

30

36

40

Высота головки h

-

-

-

-

-

-

5

6

7

8

10

12

14

16

k

1,5

2,0

2,5

3,0

3,5

4,0

5,0

6,0

8,0

10,0

h1

-

-

-

-

-

-

0,35

0,45

0,60

0,75

0,90

1,20

1,50

1,75

h2

-

-

-

-

-

-

1,0

1,1

1,2

1,4

1,6

2,0

2,4

2,8

h3

-

-

-

-

-

-

0,4



0,5



0,7

0,8

0,9

1,0

h4

-



-

-

-

-

2,5

3,0

3,5

4,5

5,5

7,0

9,0

10,0

Диаметр подголовка ds

-

-

-

-

-

-

6

7

8

10

12

16

20

24

d2

-

-

-

-

-

-

7

8

9

11

13

18

22

24

d3

-

-

-

-

-

-

5

6

7

8

10

12

14

S

-

-

-

-

-

-

1,2

1,5

1,8

2,2

2,6

3,4

4,2

5,0

Радиус сферы R1

-

-

-

-

-

-

8,4

9,0

10,2

12,3

18,0

20,4

21,0

R2

-

-

-

-

-

-

0,35

0,60

0,75

0,90

1,20

1,50

1,75

R3

-

-

-

-

-

-

0,2

0,3

0,4

0,5

0,6

0,7

0,8

Радиус под головкой r

0,5

1,0

2,0

R4

-

-

-

-

-

-

2

3

4

5

6

с, не более

Кромки притуплены

0,3



0,4





0,5

0,6

0,8



Длина резьбы b

4

5

6

7

8

9

10

12

15

18

22

28

34

Таблица 2

мм

Длина винта l

Номинальный диаметр резьбы d

1,0

1,2

1,4

1,6

2,0

2,5

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

12,0

2





























3





























4





























5





























6





























8





























10





























12





























(14)





























16











Стандартные длины













(18)























20





























(22)





























25





























(28)





























30





























(32)





























35





























(38)





























40





























45





























50





























55





























60





























Примечания:

1. Винты в области от верхней сплошной линии до пунктирной изготавливаются с резьбой по всей длине

2. Размеры, приведенные в скобках, непредпочтительны.

Пример условного обозначения винта класса точности А, исполнения 1 диаметром резьбы d = 10 мм, с крупным шагом резьбы, длиной l = 16 мм, класса прочности 4.6, без покрытия:

Винт A.M10×16.46 ГОСТ 21336-75

То же, класса точности В, исполнения 2, с мелким шагом резьбы, цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:

Винт B2.M10×l,25- 6g×16.46.016 ГОСТ 21336-75

(Измененная редакция, Изм. № 1, 2).

4. Резьба - по ГОСТ 24705-2004, поле допуска резьбы 6 g - по ГОСТ 16093-2004.

(Измененная редакция, Изм. № 1).

5. Диаметр гладкой части стержня должен быть равен наружному диаметру резьбы или диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

Диаметр d1 должен находиться в пределах от наружного до среднего диаметра резьбы.

(Измененная редакция, Изм. № 2).

6. Размеры сбегов и недорезов резьбы - по ГОСТ 27148-86.

(Измененная редакция, Изм. № 1).

7. (Исключен, Изм. № 1).

8. Технические требования - по ГОСТ 21338-75.

9. Теоретическая масса винтов приведена в приложениях 1 и 2.

(Измененная редакция, Изм. № 2).

10. Конец винта сферический - по ГОСТ 12414-94.

11. Допуски размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

10, 11. (Введены дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1
Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов с пластмассовой низкой головкой, кг ≈, при номинальном диаметре резьбы d, мм

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

12,0

4

1,03

-

-

-

-

-

-

-

5

1,08

1,68

2,42

-

-

-

-

-

6

1,12

1,75

2,49

4,4

-

-

-

-

8

1,21

1,90

2,64

4,6

7,7

-

-

-

10

1,30

2,05

2,79

4,8

8,0

-

-

-

12

1,38

2,21

2,94

5,0

8,3

16,0

-

-

(14)

1,47

2,36

3,10

5,3

8,7

16,7

-

-

16

1,56

2,51

3,25

5,5

9,0

17,3

29,7

-

(18)

1,65

2,66

3,41

5,7

9,3

17,9

30,8

-

20

1,74

2,81

3,56

6,0

9,7

18,6

32

-

(22)

1,81

2,96

3,72

6,3

10,1

19,4

33

-

25

1,97

3,19

3,94

6,6

10,6

20,2

34

52

(28)

2,08

3,41

4,12

6,9

11,1

21,0

35

53

30

2,19

3,56

4,32

7,2

11,5

21,8

37

55

(32)

2,28

3,72

4,50

7,6

12,0

22,6

38

57

35

2,42

3,94

4,69

8,0

12,5

23,4

39

59

(38)

-

-

4,87

8,3

13,0

24,2

40

60

40

-

-

5,07

8,6

13,2

24,9

42

62

45

-

-

-

-

-

26,5

44

66

50

-

-

-

-

-

28,1

47

70

55

-

-

-

-

-

-

49

73

60

-

-

-

-

-

-

52

77

ПРИЛОЖЕНИЕ 2
Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных цельнометаллических винтов с низкой головкой, кг ≈,
при номинальном диаметре резьбы d, мм

1,0

1,2

1,4

1,6

2,0

2,5

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

12,0

2

0,288

0,347

0,623

0,768





















3

0,293

0,353

0,632

0,78

1,05

1,89

















4

0,297

0,36

0,641

0,792

1,07

1,92

2,39















5

0,301

0,366

0,65

0,804

1,09

1,95

2,43

3,90

5,97











6

0,305

0,373

0,659

0,816

1,11

1,98

2,47

3,96

6,03

10,5









8



0,386

0,676

0,84

1,14

2,04

2,56

4,08

6,1

10,8

18,9







10





0,694

0,864

1,18

2,1

2,64

4,2

6,25

11,1

19,4







12







0,888

1,22

2,16

2,73

4,32

6,4

11,3

19,8

38,0





(14)







0,912

1,25

2,22

2,82

4,43

6,55

11,5

20,1

38,4





16









1,28

2,28

2,91

4,55

6,7

11,7

20,4

39

71,5



(18)











2,34

3,00

4,67

6,85

11,9

20,7

39,6

72,5



20











2,40

3,1

4,79

7,0

12,1

21

40,2

73,5



(22)













3,17

4,19

7,15

12,3

21,3

40,8

74,5



25













3,26

5,02

7,37

12,6

21,8

41,7

76

116

(28)













3,35

5,14

7,50

12,9

22,3

42,6

77,5

118

30













3,52

5,26

7,81

13,2

22,9

43,2

78,4

120

(32)













3,75

5,39

8,19

13,5

23,5

43,8

79,8

121

35













4,20

5,52

8,51

14,2

24,1

44,4

80,9

123

(38)

















8,95

15,0

24,8

45,2

82,8

125

40

















9,30

15,9

25,6

45,9

83,4

127

45























46,6

86,0

130

50























47,3

88,4

134

55

























90,9

138

60

























93,4

141

ПРИЛОЖЕНИЯ 1, 2. (Измененная редакция, Изм. № 2).
