МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ КРУГЛЫЕ СО ШЛИЦЕМ И РЕЗЬБОВЫМИ ОТВЕРСТИЯМИ

Конструкция и размеры

ГОСТ 20867-81

Adjustings fixturing ring with a slit and threaded holes.

Design and dimensions

Взамен
ГОСТ 20867-75

Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г. № 1983 дата введения установлена

01.07.82

Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166

1. Настоящий стандарт распространяется на круглые крепежные установочные стойки со шлицем и резьбовыми отверстиями, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

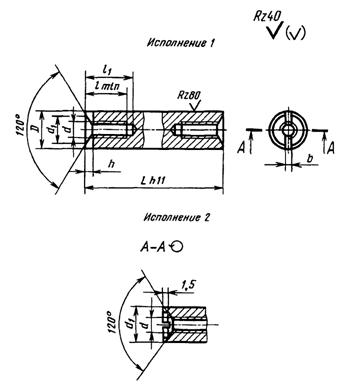

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1, 2.

Таблица 1

мм

Номинальный диаметр резьбы d

2

2,5

3

4

5

6

8

Шаг резьбы, Р

0,40

0,45

0,50

0,70

0,80

1,00

1,25

D

5

6

7

8

9

11

15

d1

2,2

2,7

3,2

4,3

5,3

6,4

8,4

l

4

5

6

7

8

9

12

l1

6

7

9

10

12

13

16

Глубина шлица h

Номинальный

0,6

0,8

1,0

1,2

1,6

2,0

2,5

Пред. откл.

+0,30

+ 0,30

Ширина шлица b

Номинальный

0,5

0,6

0,8

1,0

1,2

1,6

2,0

Пред. откл.

+0,15

+0,25

Таблица 2

L

Масса 1000 шт., кг, стальных стоек и применяемость при номинальном диаметре резьбы d, мм

2

2,5

3

4

5

6

8

10

0,754

1,067

1,434

1,627







11

0,830

1,172

1,575

1,909







12

0,949

1,276

1,718

2,071







13

0,979

1,388

1,866

2,245







14

0,055

1,486

2,005

2,420







15

1,142

1,586

2,144

2,580







16

1,242

1,701

2,279

2,760







17

1,342

1,809

2,418

2,930







18

1,412

1,906

2,566

3,090







19

1,502

2,126

2,744

3,250







20

1,552

2,256

2,852

3,400







22

1,782

2,506

3,262

3,750







24

1,942

2,756

3,602

4,200







26

2,122

3,016

3,942

4,460







28

2,292

3,049

4,292

4,780







30

2,472

3,356

4,642

5,130

5,840





32



3,756

5,092

5,780

6,470





34



4,036

5,242

6,230

6,970





36



4,286

5,692

6,730

7,670





38



4,546

6,044

7,130

8,140





40



4,806

6,392

7,630

8,690

12,443



42





6,742

8,070

9,260

13,303



45





7,244

8,730

10,090

14,645



48





7,794

9,390

10,970

15,885



50





8,144

9,830

11,540

16,745



53





8,594

10,590

12,400

17,985



55





8,944

11,030

12,970

18,845



58





9,494

11,690

13,730

20,185



60





9,844

12,130

14,300

21,045



65







13,230

15,740

23,145



70







14,330

17,240

25,245

44,860

75







15,530

18,640

27,445

48,860

80







16,630

20,040

29,545

52,960

85







17.730

21,540

31,745

56 960

90







18,830

22,940

33,845

60,860

95







19,930

24,340

36,045

64,860

100







21,030

25,840

38,245

68,860

110







22,130

28,640

42,345

76,860

120









31,540

46,645

84,860

130









34,340

51,245

92,860

140











55,345

100,860

150













108,860

Примечания:

1. Стойки, для которых значение массы расположено над ломаной линией, следует изготавливать со сквозным отверстием (L = l1).

2. Для определения массы стоек из других материалов значения масс, указанные в таблице, следует умножать на коэффициент: 0,356 - для алюминиевого сплава; 1,08 - для латуни.

3. Знак ограничения применяемости по типоразмерам проставлять в графе со значением массы.

Пример условного обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d - 4 мм, длиной L - 30 мм, изготовленной из сплава марки В95Т1, покрытие окисное (05):

Стойка М4×30-В95Т1.05 ГОСТ 20867-81

То же, нормальной степени точности:

Стойка НМ4×30-В95Т1 ГОСТ 20867-81

То же, исполнения 2 нормальной степени точности:

Стойка 2Н М4×30-В95Т1.05 ГОСТ 20867-81

То же, повышенной степени точности:

Стойка 2М4×30-В95Т1.05 ГОСТ 20867-81

Примечание. Исполнение 1 и повышенную степень точности в обозначении не указывают.

3. Марка материала и вид покрытия стоек должны соответствовать указанным в табл. 3.

Таблица 3

Марка материала

Применяемость

Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87

Покрытие

Обозначение материала и покрытия

Вид

Шаг резьбы Р, мм

Обозначение



по ГОСТ 9.306-85

условное

Сталь 35

ГОСТ 1050-88



5.6

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

56.013

0,5-0,75

Ц6-9.хр

56.016

0,8 и более

Ц9.хр

56.019

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

56.023

0,5-0,75

Кд6-9.хр

56.026

0,8 и более

Кд9.хр

56.029

Сталь А12

ГОСТ 1414-75

5.8

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

58.013

0,5-0,75

Ц6-9.хр

58.016

0,8 и более

Ц9.хр

58.019

Сталь 10, 20

ГОСТ 1050-88

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

58.023

0,5-0,75

Кд6-9.хр

58.026

0,8 и более

Кд9.хр

58.029

Латунь ЛС59-1, Л63 ГОСТ 15527-2004

32

Пассивное

0,4 и более

Хим. Пас.

11

32.11

Сплав В95Т1 ГОСТ 21488-97

-

Окисное

Ан. Окс.

05

В95Т1.05

Сплав ВТ5 ОСТ 190173-75

ВТ5.05

(Измененная редакция, Изм. № 1)

4. Технические требования - по ГОСТ 20868-81.
