ГОСТ 19804.3-80*

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ

КВАДРАТНОГО СЕЧЕНИЯ С КРУГЛОЙ ПОЛОСТЬЮ

Конструкция и размеры

Reinforced concrete driven piles of square cross-section

with inner  round cave.  Construction and dimensions


ОКП 58 172103

                                            Дата введения 1981-07-01


1.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 12 сентября 1980 г. N 145


2.  ПЕРЕИЗДАНИЕ (октябрь 1986 г.) с Изменением N 1, утвержденным в марте 1983 г.; Пост. N 54 от 31.03.83 (ИУС 9-83).


1.  Настоящий стандарт распространяется на забивные железобетонные сваи квадратного сечения с круглой полостью с ненапрягаемой и напрягаемой продольной арматурой и устанавливает конструкцию свай и арматурных изделий к ним.


2.  Железобетонные сваи квадратного сечения с круглой полостью должны удовлетворять требованиям ГОСТ 19804.0-78 и требованиям настоящего стандарта.


3.  Форма, марки и номинальные размеры свай должны соответствовать указанным на черт. 1 и в табл. 1.

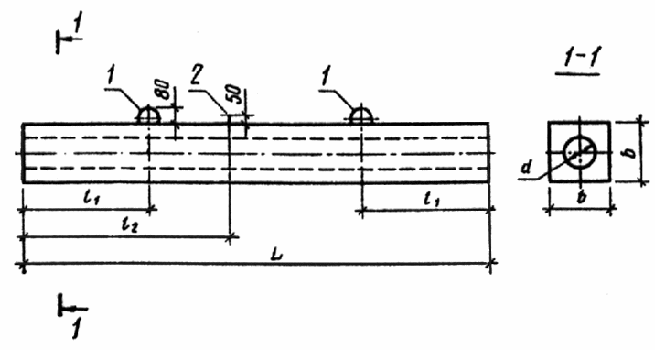

Сваи квадратного сечения с круглой полостью

1 - подъемные петли; 2 -штырь для фиксации места строповки

при подъеме на копер.

Черт. 1





 Таблица 1

+--------------------------------------------------------------------+

¦          ¦    Номинальные размеры, мм    ¦ Объем  ¦ Масса ¦Расход  ¦

¦Марка сваи+-------------------------------¦ бетона,¦ сваи, ¦стали,  ¦

¦          ¦  L  ¦    ¦    ¦  b  ¦  d  ¦     ¦   т   ¦ кг     ¦

+----------+-----+------+------+-----+-----+--------+-------+--------¦

¦СП3-30    ¦ 3000¦ 600  ¦      ¦     ¦     ¦  0,21  ¦  0,52 ¦ 12,9   ¦

¦СПН3-30   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦  8,1   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП3,5-30  ¦ 3500¦ 700  ¦      ¦     ¦     ¦  0,24  ¦  0,61 ¦ 15,0   ¦

¦СПН3,5-30 ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦  9,4   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП4-30    ¦ 4000¦ 800  ¦      ¦     ¦     ¦  0,28  ¦  0,70 ¦ 16,5   ¦

¦СПН4-30   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 10,1   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП4,5-30  ¦ 4500¦ 900  ¦      ¦     ¦     ¦  0,31  ¦  0,79 ¦ 18,2   ¦

¦СПН4,5-30 ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 10,7   ¦

+----------+-----+------¦  -   ¦     ¦     +--------+-------+--------¦

¦СП5-30    ¦ 5000¦ 1000 ¦      ¦     ¦     ¦  0,35  ¦  0,87 ¦ 19,7   ¦

¦СПН5-30   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 11,1   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП5,5-30  ¦ 5500¦ 1100 ¦      ¦     ¦     ¦  0,38  ¦  0,96 ¦ 21,4   ¦

¦СПН5,5-30 ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 11,7   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП6-30    ¦ 6000¦ 1200 ¦      ¦ 300 ¦ 160 ¦  0,42  ¦  1,05 ¦ 23,0   ¦

¦СПН6-30   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 12,4   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП7-30    ¦ 7000¦ 1400 ¦      ¦     ¦     ¦  0,49  ¦  1,22 ¦ 33,8   ¦

¦СПН7-30   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 14,9   ¦

+----------+-----+------+------¦     ¦     +--------+-------+--------¦

¦СП8-30    ¦ 8000¦ 1600 ¦ 2400 ¦     ¦     ¦  0,56  ¦  1,40 ¦ 38,8   ¦

¦СПН8-30   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 17,8   ¦

+----------+-----+------+------¦     ¦     +--------+-------+--------¦

¦СП9-30    ¦ 9000¦ 1800 ¦ 2600 ¦     ¦     ¦  0,63  ¦  1,57 ¦ 43,1   ¦

¦СПН9-30   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 19,1   ¦

+----------+-----+------+------¦     ¦     +--------+-------+--------¦

¦СП10-30   ¦10000¦ 2100 ¦ 2900 ¦     ¦     ¦  0,70  ¦  1,75 ¦ 47,4   ¦

¦СПН10-30  ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 20,6   ¦

¦----------+-----+------+------¦     ¦     +--------+-------+--------¦

¦СП11-30   ¦11000¦ 2300 ¦ 3200 ¦     ¦     ¦  0,77  ¦  1,92 ¦ 51,8   ¦

¦СПН11-30  ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 28,8   ¦

+----------+-----+------+------¦     ¦     +--------+-------+--------¦

¦СП12-30   ¦12000¦ 2500 ¦ 3500 ¦     ¦     ¦  0,84  ¦  2,10 ¦ 56,1   ¦

¦СПН12-30  ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 30,7   ¦

+----------+-----+------+------+-----+-----+--------+-------+--------¦

¦СП3-40    ¦ 3000¦ 600  ¦      ¦     ¦     ¦  0,30  ¦  0,75 ¦ 15,4   ¦

¦СПН3-40   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 10,8   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП3,5-40  ¦ 3500¦ 700  ¦      ¦     ¦     ¦  0,35  ¦  0,88 ¦ 17,2   ¦

¦СПН3,5-40 ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 11,4   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП4-40    ¦ 4000¦ 800  ¦   -  ¦400  ¦ 275 ¦  0,40  ¦  1,01 ¦ 18,9   ¦

¦СПН4-40   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 12,2   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП4,5-40  ¦ 4500¦ 900  ¦      ¦     ¦     ¦  0,45  ¦  1,13 ¦ 20,8   ¦

¦СПН4,5-40 ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 12,9   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП5-40    ¦ 5000¦ 1000 ¦      ¦     ¦     ¦  0,50  ¦  1,26 ¦ 22,5   ¦

¦СПН5-40   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 13,4   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП5,5-40  ¦ 5500¦ 1100 ¦  -   ¦     ¦     ¦  0,55  ¦  1,38 ¦ 25,1   ¦

¦СПН5,5-40 ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 15,7   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП6-40    ¦ 6000¦ 1200 ¦      ¦     ¦     ¦  0,60  ¦  1,51 ¦ 26,8   ¦

¦СПН6-40   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 16,5   ¦

+----------+-----+------¦      ¦     ¦     +--------+-------+--------¦

¦СП7-40    ¦ 7000¦ 1400 ¦      ¦     ¦     ¦  0,70  ¦  1,76 ¦ 37,9   ¦

¦СПН7-40   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 19,8   ¦

+----------+-----+------+------¦     ¦     +--------+-------+--------¦

¦СП8-40    ¦ 8000¦ 1600 ¦ 2400 ¦ 400 ¦ 275 ¦  0,80  ¦  2,01 ¦ 42,6   ¦

¦СПН8-40   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 21,6   ¦

+----------+-----+------+------¦     ¦     +--------+-------+--------¦

¦СП9-40    ¦ 9000¦ 1800 ¦ 2600 ¦     ¦     ¦  0,91  ¦  2,26 ¦ 48,1   ¦

¦СПН9-40   ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 24,8   ¦

+----------+-----+------+------¦     ¦     +--------+-------+--------¦

¦СП10-40   ¦10000¦ 2100 ¦ 2900 ¦     ¦     ¦  1,01  ¦  2,52 ¦ 52,6   ¦

¦СПН10-40  ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 26,6   ¦

+----------+-----+------+------¦     ¦     +--------+-------+--------¦

¦СП11-40   ¦11000¦ 2300 ¦ 3200 ¦     ¦     ¦  1,11  ¦  2,77 ¦ 57,3   ¦

¦СПН11-40  ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 28,3   ¦

+----------+-----+------+------¦     ¦     +--------+-------+--------¦

¦СП12-40   ¦12000¦ 2500 ¦ 3500 ¦     ¦     ¦  1,21  ¦  3,02 ¦ 62,0   ¦

¦СПН12-40  ¦     ¦      ¦      ¦     ¦     ¦        ¦       ¦ 29,9   ¦

+--------------------------------------------------------------------+

Марки  свай квадратного сечения с круглой полостью с ненапрягаемой арматурой имеют в обозначении буквы СП, марки свай с круглой полостью с напрягаемой арматурой - СПН.


4.  Сваи длиной до 5 м включительно допускается изготовлять без подъемных петель и поднимать их за торцы с помощью специальных захватов.


5.  Сваи длиной до 7 м включительно допускается изготовлять без штырей, фиксирующих место строповки при подъеме на копер. В этих случаях стропы при подъеме сваи на копер должны располагаться у подъемной петли.


6.  Сваи должны изготавливаться из тяжелого бетона марки по прочности на сжатие не ниже М300.


7.  В качестве крупного заполнителя для бетона свай должен применяться щебень из естественного камня и гравия по ГОСТ 10268-80 с размером фракций не более 20 мм.


8.  Сваи с ненапрягаемой арматурой армируются пространственными каркасами.

В  качестве продольной ненапрягаемой арматуры каркасов должна применяться горячекатаная арматурная сталь классов А-I, А-II и А-III по ГОСТ 5781-82.

Для  поперечного армирования свай в качестве конструктивной арматуры следует применять проволоку класса В-I диаметром 5 мм по ГОСТ 6727-80. При отсутствии проволоки класса В-I в качестве поперечной арматуры следует применять проволоку периодического профиля класса Вр-I по ГОСТ 6727-80. Поперечная арматура должна быть приварена к продольным стержням в каждом пересечении контактной точечной сваркой.


9.  Расположение арматуры в сваях с ненапрягаемой арматурой должно соответствовать указанному на черт. 2. Общий вид арматурного каркаса показан на черт. 3.

Спецификация  арматурных изделий на сваю приведена в табл. 2, выборка арматурной стали на одну сваю - в табл. 3, ведомость стержней и выборка стали на один каркас - в табл. 4 и 5.

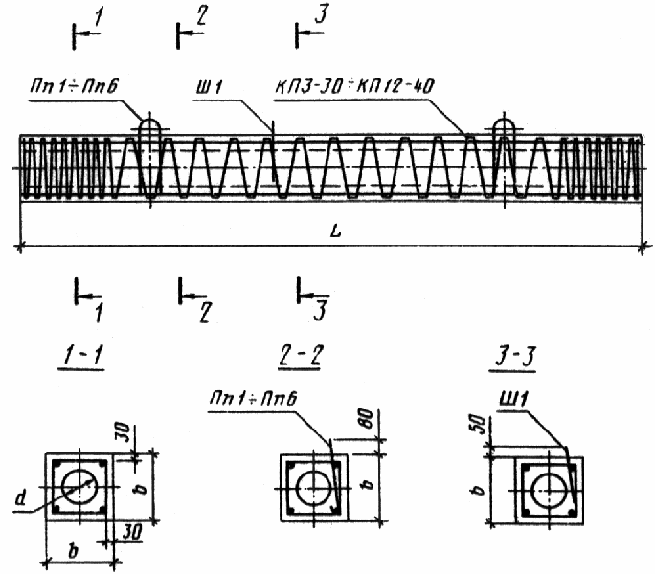

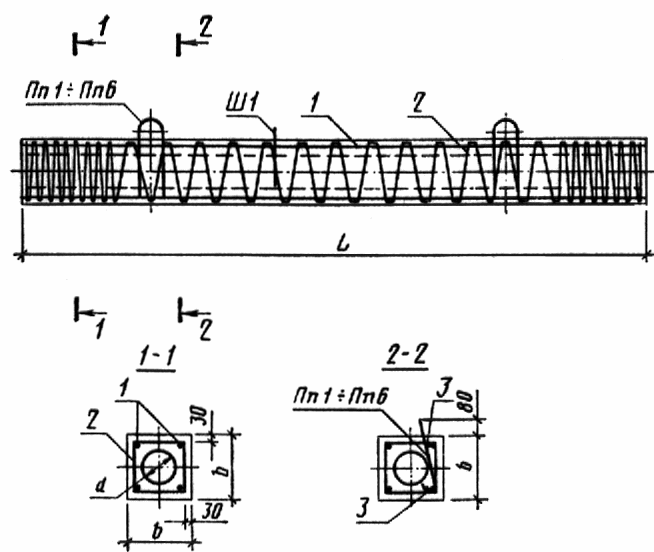

Армирование свай с ненапрягаемой арматурой

Черт. 2

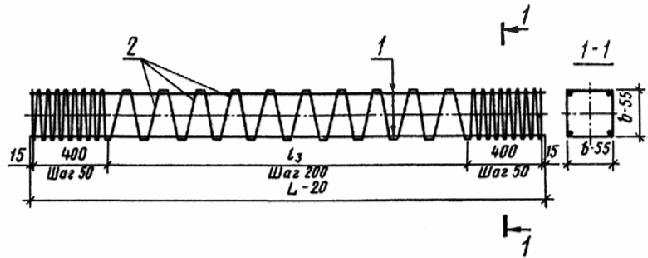

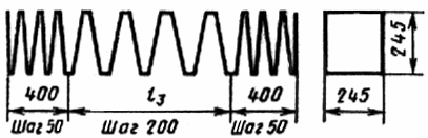

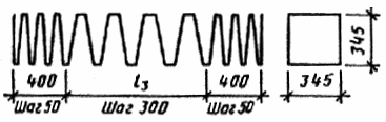

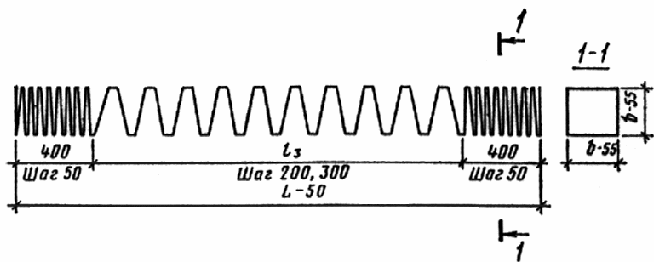

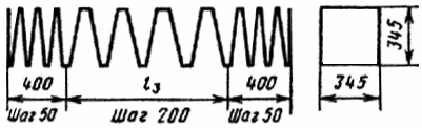

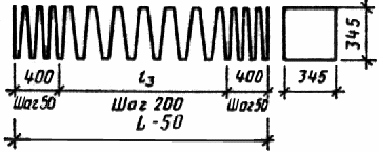

Арматурный каркас

1 - продольная арматура; 2 - поперечная арматура.

Черт. 3


Таблица 2

Спецификация арматурных изделий на сваи

марок СП3-30 СП12-40

+-------------------------------------------------------------------+

¦            ¦    Арматурный   ¦  Петли (2 шт.)  ¦   Штырь (1 шт.)  ¦

¦ Марка сваи ¦  каркас (1 шт.) ¦                 ¦                  ¦

¦            +------------------------------------------------------¦

¦            ¦                         Марки                        ¦

+------------+------------------------------------------------------¦

¦CП3-30      ¦  КП3-30         ¦      Пп1        ¦                  ¦

¦            ¦                 +-----------------¦                  ¦

¦СП3,5-30    ¦  КП3,5-30       ¦                 ¦                  ¦

¦CП4-30      ¦  КП4-30         ¦                 ¦                  ¦

¦СП4,5-30    ¦  КП4,5-30       ¦                 ¦                  ¦

¦CП5-30      ¦  КП5-30         ¦      Пп2        ¦         -        ¦

¦СП5,5-30    ¦  КП5,5-30       ¦                 ¦                  ¦

¦CП6-30      ¦  КП6-30         ¦                 ¦                  ¦

¦CП7-30      ¦  КП7-30         ¦                 ¦                  ¦

¦------------------------------------------------+------------------¦

¦CП8-30      ¦  КП8-30         ¦                 ¦                  ¦

¦CП9-30      ¦  КП9-30         ¦                 ¦                  ¦

¦CП10-30     ¦  КП10-30        ¦      Пп3        ¦         Ш1       ¦

¦CП11-30     ¦  КП11-30        ¦                 ¦                  ¦

¦CП12-30     ¦  КП12-30        ¦                 ¦                  ¦

+------------+-----------------+-----------------+------------------¦

¦CП3-40      ¦  КП3-40         ¦                 ¦                  ¦

¦СП3,5-40    ¦  КП3,5-40       ¦                 ¦                  ¦

¦CП4-40      ¦  КП4-40         ¦      Пп4        ¦                  ¦

¦СП4,5-40    ¦  КП4,5-40       ¦                 ¦         -        ¦

¦CП5-40      ¦  КП5-40         ¦                 ¦                  ¦

¦------------------------------+-----------------¦                  ¦

¦СП5,5-40    ¦  КП5,5-40       ¦                 ¦                  ¦

¦CП6-40      ¦  КП6-40         ¦                 ¦                  ¦

¦------------------------------¦      Пп5        +------------------¦

¦CП7-40      ¦  КП7-40         ¦                 ¦                  ¦

¦CП8-40      ¦  КП8-40         ¦                 ¦                  ¦

¦------------------------------+-----------------¦                  ¦

¦CП9-40      ¦  КП9-40         ¦                 ¦         Ш1       ¦

¦CП10-40     ¦  КП10-40        ¦      Пп6        ¦                  ¦

¦CП11-40     ¦  КП11-40        ¦                 ¦                  ¦

¦CП12-40     ¦  КП12-40        ¦                 ¦                  ¦

+-------------------------------------------------------------------+


Выборка арматурной стали на сваи марок СП3-30СП12-40

Таблица 3

                                                                                                            Левая часть

+-------------------------------------------------------------------------------+

¦        ¦                            Арматурная сталь                          ¦

¦  Марка +----------------------------------------------------------------------¦

¦  сваи  ¦                            по ГОСТ 5781-82                           ¦

¦        +----------------------------------------------------------------------¦

¦        ¦                       Класс А-I                      ¦  Класс А-II   ¦

¦        +------------------------------------------------------+---------------¦

¦        ¦Диаметр,¦Масса,¦Диаметр,¦Масса,¦Диаметр,¦Масса,¦Итого,¦Диаметр,¦Масса,¦

¦        ¦  мм    ¦  кг  ¦  мм    ¦  кг  ¦  мм    ¦  кг  ¦  кг  ¦  мм    ¦  кг  ¦

+--------+--------+------+--------+------+--------+------+------+--------+------¦

¦ СП3-30 ¦        ¦ 7,4  ¦        ¦      ¦   8    ¦ 0,8  ¦ 8,2  ¦        ¦      ¦

+--------¦        +------¦        ¦      +--------+------+------¦        ¦      ¦

¦СП3,5-30¦        ¦ 9,8  ¦        ¦      ¦        ¦      ¦ 9,8  ¦        ¦      ¦

+--------¦        +------¦        ¦      ¦        ¦      +------¦        ¦      ¦

¦ СП4-30 ¦        ¦11,0  ¦        ¦      ¦        ¦      ¦11,0  ¦        ¦      ¦

+--------¦        +------¦        ¦      ¦        ¦      +------¦        ¦      ¦

¦СП4,5-30¦        ¦12,3  ¦   -    ¦  -   ¦        ¦      ¦12,3  ¦        ¦      ¦

+--------¦        +------¦        ¦      ¦        ¦      +------¦        ¦      ¦

¦ СП5-30 ¦        ¦13,5  ¦        ¦      ¦        ¦      ¦13,5  ¦        ¦      ¦

+--------¦        +------¦        ¦      ¦        ¦      +------¦        ¦      ¦

¦СП5,5-30¦        ¦14,7  ¦        ¦      ¦        ¦      ¦14,7  ¦   -    ¦   -  ¦

+--------¦        +------¦        ¦      ¦        ¦      +------¦        ¦      ¦

¦ СП6-30 ¦        ¦16,0  ¦        ¦      ¦        ¦      ¦16,0  ¦        ¦      ¦

+--------¦   10   +------+--------+------¦   -    ¦  -   +------¦        ¦      ¦

¦ СП7-30 ¦        ¦ 1,2  ¦        ¦ 24,8 ¦        ¦      ¦26,0  ¦        ¦      ¦

+--------¦        +------¦        ¦------¦        ¦      +------¦        ¦      ¦

¦ СП8-30 ¦        ¦      ¦        ¦ 30,1 ¦        ¦      ¦30,2  ¦        ¦      ¦

+--------¦        ¦      ¦        ¦------¦        ¦      +------¦        ¦      ¦

¦ СП9-30 ¦        ¦      ¦  12    ¦ 33,7 ¦        ¦      ¦33,8  ¦        ¦      ¦

+--------¦        ¦      ¦        ¦------¦        ¦      +------¦        ¦      ¦

¦ СП10-30¦        ¦  0,1 ¦        ¦ 37,2 ¦        ¦      ¦37,3  ¦        ¦      ¦

+--------¦        ¦      ¦        ¦------¦        ¦      +------+--------+------¦

¦ СП11-30¦        ¦      ¦        ¦  1,8 ¦        ¦      ¦ 1,9  ¦  12    ¦ 39,0 ¦

+--------¦        ¦      ¦        ¦------¦        ¦      +------+--------+------¦

¦ СП12-30¦        ¦      ¦        ¦  1,8 ¦        ¦      ¦ 1,9  ¦   -    ¦   -  ¦

+--------+--------+------+--------+------+--------+------+------+--------+------¦

¦ СП3-40 ¦        ¦ 8,8  ¦        ¦      ¦        ¦      ¦ 8,8  ¦        ¦      ¦

+--------¦        +------¦        ¦      ¦        ¦      +------¦        ¦      ¦

¦СП3,5-40¦        ¦10,0  ¦        ¦      ¦        ¦      ¦10,0  ¦        ¦      ¦

+--------¦        +------¦        ¦      ¦        ¦      +------¦        ¦      ¦

¦ СП4-40 ¦        ¦11,2  ¦   -    ¦  -   ¦        ¦      ¦11,2  ¦        ¦      ¦

+--------¦        +------¦        ¦      ¦        ¦      +------¦        ¦      ¦

¦СП4,5-40¦        ¦12,5  ¦        ¦      ¦        ¦      ¦12,5  ¦        ¦      ¦

+--------¦        +------¦        ¦      ¦        ¦      +------¦        ¦      ¦

¦ СП5-40 ¦        ¦13,7  ¦        ¦      ¦   -    ¦  -   ¦13,7  ¦        ¦      ¦

+--------¦        +------+--------+------¦        ¦      +------¦   -    ¦   -  ¦

¦СП5,5-40¦        ¦13,5  ¦        ¦ 2,2  ¦        ¦      ¦15,7  ¦        ¦      ¦

+--------¦        +------¦        +------¦        ¦      +------¦        ¦      ¦

¦ СП6-40 ¦        ¦14,8  ¦        ¦ 2,2  ¦        ¦      ¦17,0  ¦        ¦      ¦

+--------¦   10   +------¦        +------¦        ¦      +------¦        ¦      ¦

¦ СП7-40 ¦        ¦  -   ¦        ¦ 27,0 ¦        ¦      ¦27,0  ¦        ¦      ¦

+--------¦        +------¦   12   +------¦        ¦      +------¦        ¦      ¦

¦ СП8-40 ¦        ¦      ¦        ¦ 30,5 ¦        ¦      ¦30,5  ¦        ¦      ¦

+--------¦        ¦      ¦        +------+--------+------+------¦        ¦      ¦

¦ СП9-40 ¦        ¦      ¦        ¦ 31,9 ¦        ¦      ¦35,0  ¦        ¦      ¦

+--------¦        ¦ 0,1  ¦        +------¦        ¦      +------¦        ¦      ¦

¦ СП10-40¦        ¦      ¦        ¦ 35,4 ¦        ¦      ¦38,5  ¦        ¦      ¦

+--------¦        ¦      +--------+------¦   14   ¦ 3,0  +------+--------+------¦

¦ СП11-40¦        ¦      ¦        ¦      ¦        ¦      ¦      ¦  12    ¦ 39,0 ¦

+--------¦        ¦      ¦   -    ¦  -   ¦        ¦      ¦ 3,1  +--------+------¦

¦ СП12-40¦        ¦      ¦        ¦      ¦        ¦      ¦      ¦   -    ¦   -  ¦

+-------------------------------------------------------------------------------+


Таблица 3

                                                        Правая часть

+-------------------------------------------------------------------------+

¦        ¦                          Арматурная сталь                      ¦

¦  Марка +----------------------------------------------------------------¦

¦  сваи  ¦      по ГОСТ 5781-82     ¦      по ГОСТ 6727-80       ¦ Всего, ¦

¦        ¦        Класс А-III       ¦         Класс В-I          ¦ масса, ¦

¦        ¦                          ¦                            ¦   кг   ¦

¦        +--------------------------+----------------------------¦        ¦

¦        ¦  Диаметр,   ¦    Масса,  ¦  Диаметр,   ¦    Масса,    ¦        ¦

¦        ¦     мм      ¦      кг    ¦     мм      ¦      кг      ¦        ¦

+--------+-------------+------------+-------------+--------------+--------¦

¦ СП3-30 ¦             ¦            ¦             ¦    4,7       ¦ 12,9   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦СП3,5-30¦             ¦            ¦             ¦    5,2       ¦ 15,0   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП4-30 ¦             ¦            ¦             ¦    5,5       ¦ 16,5   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦СП4,5-30¦             ¦            ¦             ¦    5,9       ¦ 18,2   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП5-30 ¦             ¦            ¦             ¦    6,2       ¦ 19,7   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦СП5,5-30¦             ¦            ¦             ¦    6,7       ¦ 21,4   ¦

+--------¦     -       ¦       -    ¦     5       +--------------+--------¦

¦ СП6-30 ¦             ¦            ¦             ¦    7,0       ¦ 23,0   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП7-30 ¦             ¦            ¦             ¦    7,8       ¦ 33,8   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП8-30 ¦             ¦            ¦             ¦    8,6       ¦ 38,8   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП9-30 ¦             ¦            ¦             ¦    9,3       ¦ 43,1   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП10-30¦             ¦            ¦             ¦    10,1      ¦ 47,4   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП11-30¦             ¦            ¦             ¦    10,9      ¦ 51,8   ¦

+                      ¦            ¦             +--------------+--------¦

¦ СП12-30¦    12       ¦     42,6   ¦             ¦    11,6      ¦ 56,1   ¦

+--------+-------------+------------+-------------+--------------+--------¦

¦ СП3-40 ¦             ¦            ¦             ¦    6,6       ¦ 15,4   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦СП3,5-40¦             ¦            ¦             ¦    7,2       ¦ 17,2   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП4-40 ¦             ¦            ¦             ¦    7,7       ¦ 18,9   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦СП4,5-40¦             ¦            ¦             ¦    8,3       ¦ 20,8   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП5-40 ¦             ¦            ¦             ¦    8,8       ¦ 22,5   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦СП5,5-40¦             ¦            ¦             ¦    9,4       ¦ 25,1   ¦

+--------¦     -       ¦       -    ¦     5       +--------------+--------¦

¦ СП6-40 ¦             ¦            ¦             ¦    9,8       ¦ 26,8   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП7-40 ¦             ¦            ¦             ¦    10,9      ¦ 37,9   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП8-40 ¦             ¦            ¦             ¦    12,0      ¦ 42,6   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП9-40 ¦             ¦            ¦             ¦    13,1      ¦ 48,1   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП10-40¦             ¦            ¦             ¦    14,1      ¦ 52,6   ¦

+--------¦             ¦            ¦             +--------------+--------¦

¦ СП11-40¦             ¦            ¦             ¦    15,2      ¦ 57,3   ¦

+--------+-------------+------------¦             +--------------+--------¦

¦ СП12-40¦    12       ¦     42,6   ¦             ¦    16,3      ¦ 62,0   ¦

+-------------------------------------------------------------------------+

Таблица 4

Ведомость стержней на каркасы марок КП3-30   КП12-40











Марка каркаса


Пози- ция


Эскиз


Диаметр, мм класс


Длина, мм


Количество




 КП3-30


1

2




10АI

5ВI


2980 30600


4

1




 КП3,5-30


1

2




10АI

5ВI


3480 33600


4

1




 КП4-30


1

2




10АI

5ВI


3980 35600


4

1




 КП4,5-30


1

2


Поз. 1


10АI

5ВI


4480 38600


4

1




 КП5-30


1

2


Поз. 2


10АI

5ВI


4980 40600


4

1




 КП5,5-30


1

2




10АI

5ВI


5480 43600


4

1




 КП6-30


1

2




10АI

5ВI


5980 45600


4

1




 КП7-30


1

2




12АI

5ВI


6980 50600


4

1




 КП8-30


1

2




12АI

5ВI


7980 55600


4

1




 КП9-30


1

2




12АI

5ВI


8980 60600


4

1




КП10-30


1

2




12АI

5ВI


9980 65600


4

1




 КП11-30


1

2




12АII

5ВI


10980 70600


4

1




 КП12-30


1

2




12АIII

5ВI


11980 75600


4

1




 КП3-40


1

2




10АI

5ВI


2980 43000


4

1




 КП3,5-40


1

2




10АI

5ВI


3480 47100


4

1




 КП4-40


1

2




10АI

5ВI


3980 49900


4

1




 КП4,5-40


1

2


Поз. 1


10АI

5ВI


4480 54100


4

1




 КП5-40


1

2


Поз. 2


10АI

5ВI


4980 56900


4

1




 КП5,5-40


1

2




10АI

5ВI


5480 61100


4

1




 КП6-40


1

2




10АI

5ВI


5980 63900


4

1




 КП7-40


1

2




12АI

5ВI


6980 70800


4

1




 КП8-40


1

2




12АI

5ВI


7980 77800


4

1




 КП9-40


1

2




12АI

5ВI


8980 84800


4

1




 КП10-40


1

2




12АI

5ВI


9980 91800


4

1




 КП11-40


1

2




12АII

5ВI


10980 98700


4

1




 КП12-40


1

2




12АIII

5ВI


11980 105800


4

1



Таблица 5

Выборка стали на каркасы марок КП3-30   КП12-40











 Марка

                  Арматурная сталь, кг



Всего


каркаса



    по ГОСТ 5781-82

 по ГОСТ

 5781-82,

 по ГОСТ

 6727-80,

масса,

 кг





Класс А-I,

 диаметр


 Класс

  АII,

класс А-III,

 диаметр


класс В-I,

 диаметр









  10 мм



  12 мм



диаметр

 12 мм


  12 мм



  5 мм







КП3-30



КП3,5-30



КП4-30



КП4,5-30



КП5-30



КП5,5-30



КП6-30



КП7-30



КП8-30



КП9-30



КП10-30



КП11-30



КП12-30



КП3-40



КП3,5-40



КП4-40



КП4,5-40



КП5-40



КП5,5-40



КП6-40



КП7-40



КП8-40



КП9-40



КП10-40



КП11-40



КП12-40


   7,4



   8,6



   9,8



  11,1



  12,3



  13,5



  14,8



   -



   -



   -



   -



   -



   -



   7,4



   8,6



   9,8



  11,1



  12,3



  13,5



  14,8



   -



   -



   -



   -



   -



   -

    -



    -



    -



    -



    -



    -



    -



  24,8



  28,3



  31,9



  35,4



    -



    -



    -



    -



    -



    -



    -



    -



    -



  24,8



  28,3



  31,9



  35,4



    -



    -

   -



   -



   -



   -



   -



   -



   -



   -



   -



   -



   -



 39,0



   -



   -



   -



   -



   -



   -



   -



   -



   -



   -



   -



   -



 39,0



   -

     -



     -



     -



     -



     -



     -



     -



     -



     -



     -



     -



     -



    42,6



     -



     -



     -



     -



     -



     -



     -



     -



     -



     -



     -



     -



    42,6

   4,7



   5,2



   5,5



   5,9



   6,2



   6,7



   7,0



   7,8



   8,6



   9,3



  10,1



  10,9



  11,6



   6,6



   7,2



   7,7



   8,3



   8,8



   9,4



   9,8



  10,9



  12,0



  13,1



  14,1



  15,2



  16,3

 12,1



 13,8



 15,3



 17,0



 18,5



 20,2



 21,8



 32,6



 36,9



 41,2



 45,5



 49,9



 54,2



 14,0



 15,8



 17,5



 19,4



 21,1



 22,9



 24,6



 35,7



 40,3



 45,0



 49,5



 54,2



 58,9





10.  В сваях с напрягаемой продольной арматурой в качестве продольной арматуры должна применяться высокопрочная арматурная проволока периодического профиля класса Вр-II по ГОСТ 7348-81.

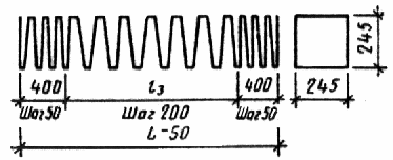

Поперечная  арматура в виде спирали из проволоки диаметром 5 мм должна быть привязана вязальной проволокой к продольной арматуре в каждом четвертом пересечении с тем, чтобы шаг спирали был зафиксирован. Шаг спирали по обоим концам сваи на длине 400 мм должен быть равным 50 мм.

В  средней части сваи шаг спирали должен быть равным:

200  мм - для сваи длиной 7 - 12 м;

300  мм - для свай длиной до 6 м включительно.


11.  Натяжение арматуры класса Вр-II следует осуществлять механическим способом. Допускается использовать электротермический способ. При натяжении электротермическим способом высокопрочной проволоки дополнительно должны производиться контрольные испытания арматуры на растяжение после электронагрева. Образцы испытываются на растяжение в соответствии с требованиями ГОСТ 10446-80.

Температура  нагрева напрягаемой проволоки при электротермическом способе натяжения не должна превышать величин, установленных нормативными документами по технологии изготовления предварительно напряженных конструкций.


12.  Предельная величина предварительного натяжения арматуры принята =0,76 , где -расчетное сопротивление арматуры растяжению для  предельных состояний второй группы, кгс/см.

(Измененная  редакция, Изм. N

1).

13.  Прочность бетона в момент отпуска натяжения арматуры (передаточная прочность) должна быть не ниже 200 кгс/см.

14.  После отпуска натяжения арматура должна быть срезана заподлицо с бетоном.


15.  Расположение арматуры в сваях с напрягаемой арматурой должно соответствовать указанному на черт. 4. Спираль показана на черт. 5.

Армирование свай с напрягаемой арматурой

1 - продольная арматура; 2 - поперечная арматура

(спираль); 3 - отдельные стержни

Черт. 4

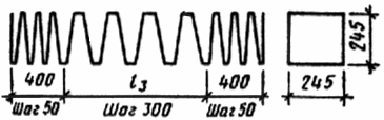

Спираль

Черт. 5


Спецификация  арматурных изделий и выборка стали на сваю приведены в табл. 6 и 7.

Ведомость  стержней, выборка стали на продольную арматуру и усилие натяжения приведены в табл. 8.

Ведомость  стержней и выборка стали на спираль приведены в табл. 9 и 10.


Таблица 6

Спецификация арматурных изделий на сваи марок

СПН3-30 СПН12-40










  Марка

  сваи



Продольная

арматура



  Спираль

  (1 шт.)

  Петли

  (2 шт.)

Штырь

(1 шт.)


  Отдельные

 стержни (4 шт.)






                  Марки

СПН3-30





CпП3-30

   Пп1





       ОС1


СПН3,5-30






CпП3,5-30















СПН4-30





CпП4-30














СПН4,5-30






CпП4,5-30















СПН5-30





CпП5-30

   Пп2



  -



       ОС2




СПН5,5-30


 45Вр-II



CпП5,5-30















СПН6-30





CпП6-30














СПН7-30





CпП7-30








СПН8-30





CпП8-30














СПН9-30





CпП9-30














СПН10-30




CпП10-30


   Пп3



  Ш1



       ОС3




СПН11-30


 85Вр-II



CпП11-30















СПН12-30




CпП12-30










СПН3-40





CпП3-40














СПН3,5-40






CпП3,5-40














СПН4-40





CпП4-40

   Пп4







       ОС2




СПН4,5-40






CпП4,5-40















СПН5-40





CпП5-40



  -






СПН5,5-40


 45Вр-II



CпП5,5-40















СПН6-40





CпП6-40



   Пп5





       ОС3




СПН7-40





CпП7-40












СПН8-40





CпП8-40










СПН9-40





CпП9-40














СПН10-40




CпП10-40


   Пп6



  Ш1



       ОС4




СПН11-40


 85Bp-II



CпП11-40















СПН12-40




CпП12-40










Таблица 7

Выборка арматурной стали на сваи

марок СПН3-30 СПН12-40

















              Арматурная сталь







 Марка

 сваи



по ГОСТ

7348-81,

класс Вр-II


  по ГОСТ 5781-82, класс А-I





по ГОСТ

6727-80,

класс В-I




Всего

масса,

 кг







Диа-

метр,

 мм

Мас-

 са,

 кг

Диа-

метр,

 мм

Мас-

 са,

 кг


Диа-

метр,

 мм

Мас-

 са,

 кг


Итого,



  кг

Диа-

метр,

 мм

Мас-

 са,

 кг







СПН3-30





1,8

  8

 2,0










 2,0





 4,3


 8,1


СПН3,5-30






2,2

























 4,4


 9,4


СПН4-30





2,5

























 4,8


10,1


СПН4,5-30






2,8









   -



  -











 5,1


10,7


СПН5-30





3,1

 10



 2,8











 2,8







 5,2


11,1


СПН5,5-30






3,4

























 5,5


11,7


СПН6-30





3,7

























 5,9


12,4


СПН7-30





4,3















 7,8


14,9


СПН8-30





4,9

























 8,6


17,8


СПН9-30





5,5

























 9,3


19,1


СПН10-30






6,2

 12



 4,2



 10



0,1



 4,3







10,1


20,6


СПН11-30






13,6


























10,9


28,8


СПН12-30




5


14,8














  5



11,6


30,7


СПН3-40





1,8

























 6,0


10,8


СПН3,5-40






2,2

























 6,2


11,4


СПН4-40





2,5

 10



 3,0











 3,0







 6,7


12,2


СПН4,5-40






2,8

























 7,1


12,9


СПН5-40





3,1





  -



 -









 7,3


13,4


СПН5,5-40






3,4

























 7,7


15,7


СПН6-40





3,7

 12



 4,6











 4,6







 8,2


16,5


СПН7-40





4,3















10,9


19,8


СПН8-40





4,9

























12,0


21,6


СПН9-40





5,5

























13,1


24,9


СПН10-40






6,2

 14



 6,2



 10



0,1



 6,3







14,1


26,6


СПН11-40






6,8

























15,2


28,3


СПН12-40




7,4













16,3


30,0



Таблица 8

Ведомость стержней, выборка стали и усилие натяжения

продольной арматуры свай марок СПН3-30  СПН12-40








 Марка

 свай



       Арматурная сталь по ГОСТ 7348-81

--------------------+----------+---------

Количество, диаметр,¦ Длина, мм¦ Масса, кг

  мм, класс         ¦          ¦

 Усилие натяже-

 ния всех прово-

 лок, тс



СПН3-30

СПН3-40







   3000



   1,8









СПН3,5-30

СПН3,5-40








   3500



   2,2









СПН4-30

СПН4-40







   4000



   2,5









СПН4,5-30

СПН4,5-40








   4500



   2,8









СПН5-30

СПН5-40







   5000



   3,1









СПН5,5-30

СПН5,5-40




     45ВрII



   5500



   3,4





       7,6



СПН6-30

СПН6-40







   6000



   3,7









СПН7-30

СПН7-40







   7000



   4,3









СПН8-30

СПН8-40







   8000



   4,9









СПН9-30

СПН9-40







   9000



   5,5









СПН10-30

СПН10-40






  10000



   6,2







СПН11-30

СПН11-40








  11000



   6,8









СПН12-30

СПН12-40


     85BpII



  12000



   7,4



      15,2



Примечание.  Усилие натяжения одной проволоки составляет 1,9 тс.


Таблица 9


Ведомость стержней (спиралей) свай марок СПН3-30   СПН12-40







 Марка  спирали


Эскиз


, мм


Количество

витков


Длина, мм


СпП3-30


СпП3,5-30


СпП4-30


СпП4,5-30

СпП5-30


СпП5,5-30


СпП6-30











2150

2650

3150

3650

4150

4650

5150


28

29

31

33

34

36

38


27800

28800

30900

32900

34000

36000

38100


СпП7-30


СпП8-30

СпП9-30


СпП10-30

СпП11-30

СпП12-30









6150

7150

8150

9150

10150

11150


51

56

61

66

71

77


50600

55600

60600

65600

70600

75600


СпП3-40


СпП3,5-40


СпП4-40


СпП4,5-40


СпП5-40


СпП5,5-40


СпП6-40











2150

2650

3150

3650

4150

4650

5150


28

29

31

33

34

36

38


38900

40300

43200

46000

47400

50200

53100


СпП7-40


СпП8-40


СпП9-40


СпП10-40

СпП11-40

СпП12-40









6150

7150

8150

9150

10150

11150


51

56

61

66

71

76


70800

77800

84800

91800

98700

105700


Таблица 10

Выборка арматурной стали на спираль






Марка

спирали







Арматурная сталь, кг

по ГОСТ 6727-80, класс

В-I, диаметр 5 мм



Марка

спирали



Арматурная сталь, кг

по ГОСТ 6727-80,

класс В-I,

диаметр 5 мм

СпП3-30



СпП3,5-30



СпП4-30



СпП4,5-30



СпП5-30



СпП5,5-30



СпП6-30



СпП7-30



СпП8-30



СпП9-30



СпП10-30



СпП11-30



СпП12-30

         4,3



         4,4



         4,8



         5,1



         5,2



         5,5



         5,9



         7,8



         8,6



         9,3



        10,1



        10,9



        11,6

СпП3-40



СпП3,5-40



СпП4-40



СпП4,5-40



СпП5-40



СпП5,5-40



СпП6-40



СпП7-40



СпП8-40



СпП9-40



СпП10-40



СпП11-40



СпП12-40

      6,0



      6,2



      6,7



      7,1



      7,3



      7,7



      8,2



     10,9



     12,0



     13,1



     14,1



     15,2



     16,3

16.  Расположение петель и штырей в сваях с напрягаемой и ненапрягаемой арматурой должно соответствовать указанному на черт. 1. Петли должны быть привязаны к продольной арматуре вязальной проволокой. Штырь устанавливается после формования бетона.


17.  Ведомость стержней и выборка стали на один элемент (петли, штырь, стержни) для свай с напрягаемой и ненапрягаемой арматурой приведены в табл. 11 и 12.



Таблица 11

Ведомость стержней на один элемент

(петли, штырь, отдельные стержни)







 Марка элемента


Эскиз


Диаметр,

мм, класс


Длина










мм


Пп1


Пп2


 Пп3


 Пп4


 Пп5


Пп6






8AI

10AI

12AI

10AI

12AI

14AI


1000

1000

1010

1200

1210

1220


363

362

367

468

467

471


Ш1


ОС1

ОС2


ОС3


 ОС4







10AI

8AI

10AI

12AI

14AI


250

700

700

700

700


-

-

-

-

-


Таблица 12

Выборка стали на один элемент

(петли, штырь, отдельные стержни)







Марка элемента

   Арматурная сталь по ГОСТ 5781-82, класс А-I




       Диаметр, мм

        Масса, кг

  Пп1



  Пп2



  Пп3



  Пп4



  Пп5



  Пп6



  Ш1



  ОС1



  ОС2



  ОС3



  ОС4

            8



           10



           12



           10



           12



           14



           10



            8



           10



           12



           14

          0,4



          0,6



          0,9



          0,7



          1,1



          1,5



          0,1



          0,3



          0,4



          0,6



          0,8

18.  Изменение класса и диаметра продольной арматуры свай, предусмотренных настоящим стандартом, при технико-экономическом обосновании допускается по согласованию с базовой организацией по стандартизации свай.


19.  Сваи с ненапрягаемой арматурой должны быть испытаны на раскрытие трещин, а сваи с напрягаемой арматурой - на образование трещин по схеме, указанной на черт.6.

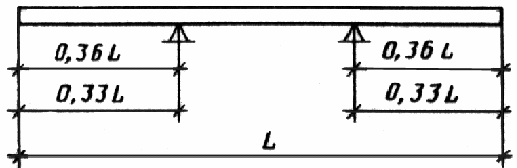

Схема испытаний свай



Размер 0,36L - для свай с ненапрягаемой арматурой;

размер 0,33L  - для свай с напрягаемой арматурой.

Черт.6


20.  После укладки сваи на две опоры через 10 мин производят осмотр ее верхней грани над опорами.

Сваю  считают выдержавшей испытание, если на ее гранях:

раскрытие  трещин не превышает 0,2 мм - для свай с ненапрягаемой арматурой;

не  появятся трещины - для свай с напрягаемой арматурой.


21.  Ширину раскрытия трещин измеряют с точностью до 0,05 мм.


22.  Испытание на трещиностойкость свай, в которых площадь поперечного сечения продольной арматуры увеличена по сравнению с приведенной в настоящем стандарте, производят в соответствии со схемой, которая должна быть приложена к заказной спецификации.


23.  Условия расчета и применения свай даны в приложении 1.


ПРИЛОЖЕНИЕ 1

 Справочное

УСЛОВИЯ РАСЧЕТА И ПРИМЕНЕНИЯ СВАЙ


1.  Сваи, предусмотренные настоящим стандартом, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,294 длины сваи, по прочности и по:

раскрытию  (кратковременному) трещин до = 0,3 мм для свай с ненапрягаемой арматурой;

образованию  трещин для свай с напрягаемой проволочной арматурой.

Коэффициент  перегрузки к нагрузке от собственной массы не учитывается. Коэффициент динамичности принят равным:

1,5  - при расчете по прочности;

1,25  - при расчете по образованию трещин.

2.  При проектировании свайных фундаментов сваи должны быть рассчитаны на прочность и трещиностойкость на нагрузки, передаваемые на сваи в строительный и эксплуатационный периоды. При этом категория трещиностойкости свай в зависимости от условий их работы и вида продольной арматуры, а также величины предельно допустимой ширины раскрытия трещин должны быть приняты согласно СНиП II.21-75.

Допускается  увеличивать поперечное сечение продольной арматуры, если это требуется по расчету. При этом в конце марки сваи добавляется буква У (усиленная) и в заказной спецификации дополнительно указывается класс, диаметр и количество стержней продольной арматуры.


3.  При проверке свай с ненапрягаемой арматурой по прочности и раскрытию трещин  до  = 0,2 мм и свай с напрягаемой арматурой по прочности и образованию трещин на внецентренное  сжатие от  эксплуатационных  нагрузок допускается  пользоваться графиками, приведенными на черт. 1 - 6.


    4. Вопрос о необходимости заполнения внутренней полости свай после их погружения решается при проектировании свайных фундаментов.

5.  Графики для проверки свай, предусмотренных настоящим стандартом, на внецентренное сжатие от эксплуатационных нагрузок М и N приведены на черт. 1 - 6 (N - в тс, М - в тс·м).


6.  Предполагается, что свая по всей длине находится в грунте и продольный изгиб сваи не учитывается.


7.  После выбора длины и сечения сваи (по геологическим условиям) устанавливается класс, диаметр и количество стержней или проволок продольной арматуры в соответствии с настоящим стандартом.


8.  Если точка с координатами М и N на черт. 1 - 6 лежит ниже линии, соответствующей принятому армированию свай, то выбранная свая удовлетворяет расчету по прочности, раскрытию или образованию трещин (для соответствующей продольной арматуры) на эксплуатационные нагрузки М и N, если точка лежит выше, - не удовлетворяет.

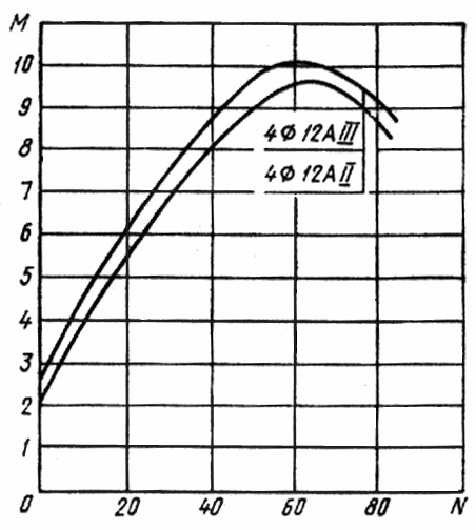

Сваи сечением 30х30 см.

Бетон М300


Черт. 1

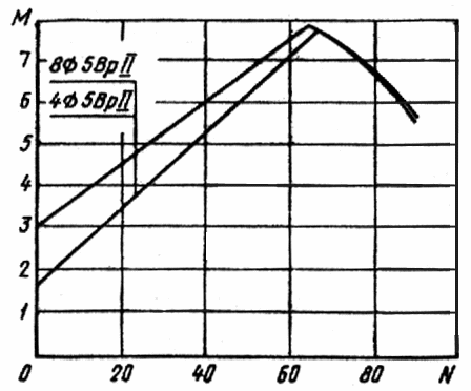

Сваи сечением 30х30 см.

Бетон М300


Черт. 2

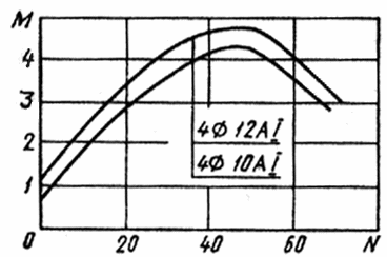

Сваи сечением 40х40 см.

Бетон М300


Черт. 3

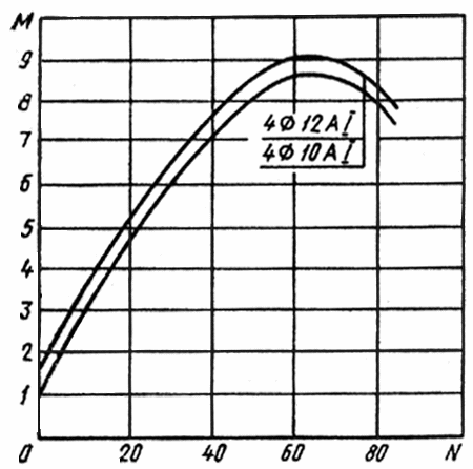

Сваи сечением 40х40 см.

Бетон М300

Черт. 4

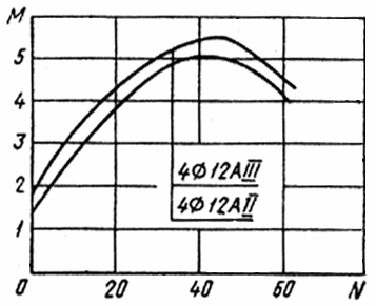

Сваи сечением 30х30 см.

Бетон М300


Черт. 5

Сваи сечением 40х40 см.

Бетон М300


Черт. 6




(Измененная редакция, Изм. N 1).

Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1987


Предоставлено компанией МГК "Информпроект".




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Бетон, ЖБИ, кирпич, фасадные материалы >>





Смотри также: Каталог «Бетон, ЖБИ, кирпич, фасадные материалы» >>
Фотогалереи (21) >>
Статьи (138) >>
ГОСТы (206) >>
СНиПы (14) >>
ВСН (5) >>
Задать вопрос в форуме >>
Строительные блоги (13) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
