ГОСТ 19804.4-78

Группа Ж 33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ КВАДРАТНОГО СЕЧЕНИЯ

 БЕЗ ПОПЕРЕЧНОГО АРМИРОВАНИЯ СТВОЛА

Конструкция и размеры

Reinforced concrete driven piles of square

cross-section, without lateral reinforcement.

Construction and dimensions



ОКП 58 1711

Дата введения 1979-01-01


УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30 декабря 1977 г. N 231

Переиздание  сентябрь 1983 г. с Изменением N 1, утвержденным в марте 1983 г.; Пост. N 54 от 31.03.83 (ИУС 9-83)



Настоящий  стандарт распространяется на забивные железобетонные сваи квадратного сечения без поперечного армирования ствола с напрягаемой арматурой, располагаемой в центре сечения сваи.

Сваи,  предусмотренные настоящим стандартом, рассчитаны на изгиб по прочности и образованию трещин от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0, 294 длины призматической части сваи. Коэффициент динамичности к собственной массе принят равным 1,5, при этом коэффициент перегрузки к собственной массе не вводится.

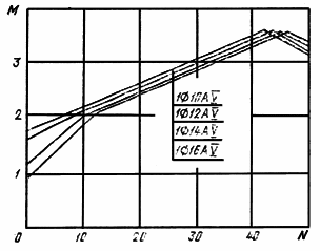

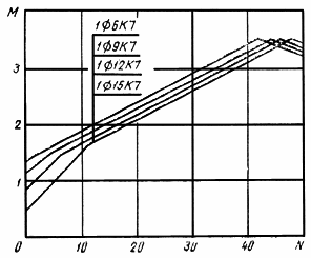

При  проектировании свайных фундаментов сваи должны быть также проверены на прочность и образование трещин на нагрузки, возникающие при строительстве и эксплуатации здания или сооружения.

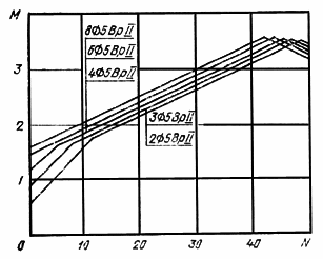

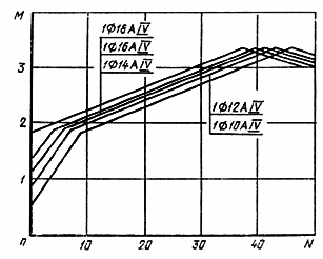

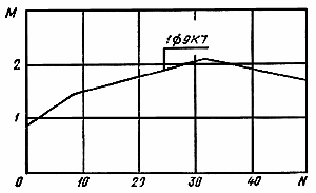

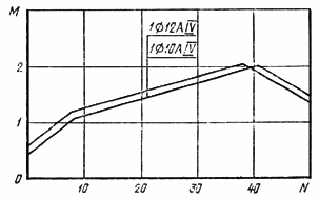

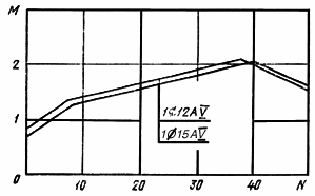

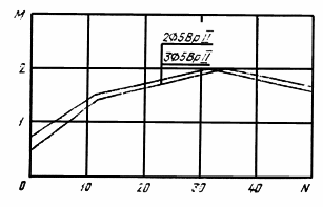

При  проверке сваи на прочность и образование трещин при внецентренном сжатии от эксплуатационных нагрузок допускается пользоваться графиками 1-8, приведенными в приложении 3.

(Измененная  редакция, Изм. N 1).


1. МАРКИ И ОСНОВНЫЕ РАЗМЕРЫ


1.1.  Форма свай должна соответствовать указанной на черт. 1, марка свай, основные размеры, объем бетона и справочная масса - указанным в таблице.

(Измененная  редакция, Изм. N 1).

1.2.  Сваи длиной до 7 м включительно допускается изготовлять без штырей, при этом строповка свай при подъеме на копер должна осуществляться у верхней подъемной петли.


1.3.  Центр тяжести продольной напрягаемой арматуры должен быть расположен в центре тяжести поперечного сечения свай.


1.4.  Допускается изготовлять сваи с технологическим уклоном двух противоположных сторон поперечного сечения, не превышающим 1:20, без изменения площади поперечного сечения.

Пример  формы сваи с технологическим уклоном 1:20 приведен в приложении 2.

Сваи квадратного сечения без поперечного армирования ствола



Черт. 1

1 - подъемные  петли; 2 - штырь для фиксации места строповки;

3 - продольная арматура










Марка сваи



Геометрические размеры, мм


Объем

бетона,

 Справоч-

 ная мас-














м


са сваи,

т




CЦ5-25;

СЦпр5-25;

СЦк5-25



5000




1000




-




250




0,32




0,80


CЦ6-25;

СЦпр6-25;

СЦк6-25


6000



1200



-



250



0,38



0,95


CЦ3-30;

СЦпр3-30;

СЦк3-30


3000



600



-



300



0,28



0,70


CЦ4-30;

СЦпр4-30;

СЦк4-30


4000



800



-



300



0,37



0,93


CЦ5-30;

СЦпр5-30;

СЦк5-30


5000



1000



-



300



0,46



1,15


CЦ6-30;

СЦпр6-30;

СЦк6-30


6000



1200



-



300



0,55



1,38


CЦ7-30;

СЦпр7-30;

СЦк7-30


7000



1400



2100



300



0,64



1,60


CЦ8-30;

СЦпр8-30;

СЦк8-30


8000



1600



2400



300



0,73



1,83


CЦ9-30;

СЦпр9-30;

СЦк9-30


9000



1800



2600



300



0,82



2,05


CЦ11-30;

СЦпр11-30;

СЦк11-30


11000



2300



3200



300



1,00



2,50


Примечания:


1.  Обозначение марок свай - по ГОСТ 19804.0-78.


2.  Буквы в марке сваи означают:

СЦ  - сваи со стержневой арматурой;

СЦпр  - сваи с проволочной арматурой;

СЦк  - сваи с арматурой из канатов.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


2.1.  Сваи должны изготовляться в соответствии с требованиями настоящего стандарта и ГОСТ 19804.0-78.


2.2.  Назначение, область применения, общие технические требования, допускаемые отклонения от проектных размеров, методы испытаний, маркировка, транспортирование и хранение свай должны соответствовать указанным в ГОСТ 19804.0-78.


2.3.  Сваи должны изготовляться из тяжелого бетона марки по прочности на сжатие не ниже 300 кгс/см.

2.4.  Отпускная прочность бетона свай в момент отгрузки их с предприятия-изготовителя должна быть не ниже 100% проектной.


2.5.  В качестве продольной напрягаемой арматуры следует применять:

а)  горячекатаную арматурную сталь классов А-IV и A-V по ГОСТ 5781-82;

б)  высокопрочную арматурную проволоку класса Вр-II по ГОСТ 7348-81;

в)  арматурные канаты класса К-7 по ГОСТ 13840-68.

Допускается  также применять термически упрочненную арматурную сталь классов Ат-IV и Aт-V по ГОСТ 10884-81.


2.6.  Схемы армирования со спецификациями и выборкой арматуры для каждой сваи, предусмотренной настоящим стандартом, приведены в приложении 1.


2.7.  Натяжение арматуры классов Вр-II и К-7 следует осуществлять механическим способом, натяжение арматуры классов А-IV, A-V, Ат-IV и Aт-V - электротермическим или механическим способом.


2.8.  Предельная величина предварительного напряжения арматуры принята:

а)  при механическом способе натяжения



-  для стержневой арматуры,



-  для проволочной арматуры и канатов,

б)  при электротермическом способе натяжения:



       - для стержневой арматуры,



где    - расчетное сопротивление арматуры растяжению для предельных состояний второй группы;

        - длина натягиваемого стержня.

(Измененная  редакция, Изм. № 1).





2.9.  Прочность бетона в момент отпуска натяжения арматуры (передаточная прочность) должна быть не ниже 200 кгс/см.

2.10.  После отпуска натяжения арматура должна быть срезана заподлицо с бетоном острия и в углублении торца сваи.


2.11.  Усилие натяжения арматуры для каждой марки свай указано в табл.1 приложения 1.


2.12.  Диаметр продольной арматуры должен соответствовать приведенному в табл. 1 приложения 1.


2.13.  Расстояние между осями проволок должно быть не менее 15 мм. Максимальное расстояние от центра тяжести поперечного сечения сваи до оси наиболее удаленной проволоки не должно превышать 25 мм.

Расстояние  между осями канатов должно быть не менее диаметра каната, но не более 50 мм.


2.14.  Голова сваи должна быть усилена сетками из проволоки класса В-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.

Сетки  устанавливаются попарно, количество сеток определяется в зависимости от длины сваи в соответствии с табл. 2 приложения 1.

(Измененная  редакция, Изм. N 1).

2.15.  Острие сваи должно быть усилено спиралью из проволоки класса В-I диаметром 5 мм по ГОСТ 6727-80.



2.16.  Петли для подъема свай, штыри и спираль в острие сваи должны быть привязаны к продольной арматуре сваи вязальной проволокой.


2.17.  Для петель следует применять горячекатаную арматурную сталь класса А-I марок ВСт3сп2 и ВСт3пс2.

В  случае транспортирования свай при температуре - 40 °С и ниже не допускается применять сталь марки ВСт3пс2.

3. ИСПЫТАНИЕ СВАЙ НА ОБРАЗОВАНИЕ ТРЕЩИН


3.1.  В соответствии с ГОСТ 19804.0-78 сваи должны быть испытаны на образование трещин путем укладки их на две опоры согласно черт. 2.

Схема испытаний свай



Черт. 2


3.2.  После укладки свай на две опоры производят тщательный осмотр ее верхней грани над опорами. Сваю считают выдержавшей испытание, если на ее гранях не появятся трещины.



Приложение 1

АРМИРОВАНИЕ ЗАБИВНЫХ ЖЕЛЕЗОБЕТОННЫХ СВАЙ БЕЗ

ПОПЕРЕЧНОГО АРМИРОВАНИЯ СТВОЛА


При  армировании свай должны выполняться следующие требования:


1.  Схема армирования забивных железобетонных свай без поперечного армирования ствола должна соответствовать приведенной на чертеже настоящего приложения. Количество сеток в голове сваи показано условно. Опалубочные размеры свай приведены в таблице настоящего стандарта.


2.  Спецификация арматурных изделий на сваи должна соответствовать приведенной в табл.1 настоящего приложения.


3.  Выборка стали на сваи при различных вариантах продольного армирования приведена в табл.2 настоящего приложения.


4.  Чертежи арматурных изделий, ведомость стержней на каждый элемент арматурных изделий и выборка стали приведены в табл.3 и табл. 4 настоящего приложения.

1.-4.  (Измененная редакция, Изм. N 1).

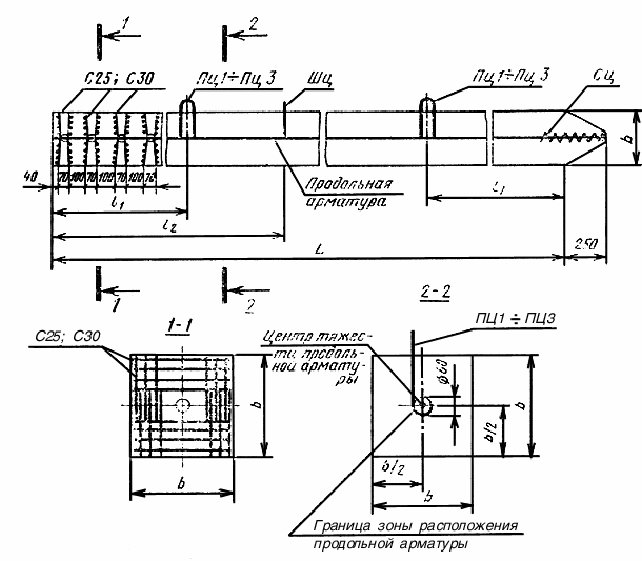

Схема армирования свай


Таблица 1

Спецификация арматурных изделий на сваи

 (Левая часть таблицы)
















Геометри-

Варианты классов продольной арматуры


ческие

размеры


А-IV (Ат-IV)

A-V (Aт-V)

Вр-II


К-7


сваи, мм


Длина про-

Кол-

во,

Усилие

натяжения,

Кол-

во,

Усилие

натяжения,

Кол-

во,

Усилие

натяжения,


Кол-

во,

Усилие

натяжения,




доль-

ной


диа-

метр,


тс


диа-

метр,

тс


диа-

метр,

тс


диа- метр,

тс
























арма- туры,

мм






мм







Меха-

ниче-

ский

спо-

соб



Эле-

ктро

тер-

миче

ский

спо-

соб


мм







Меха-

ниче-

ский

спо-

соб



Эле-

ктро

тер-

миче

ский

спо-

соб


мм







од-

ной

про-

во-

локи



всех







мм







од-

ного

ка-

ната




всех


 5000



 250



 5250



1 10


 4,5



 4,0



110



 6,0



 5,5



 25



 2,4



 4,7



 19



 6,8



  -



 6000



 250



 6250



1 12


 6,5



 5,8



112



 8,6



 8,1



 35



 2,4



 7,2



 19



 6,8



  -



 3000



 300



 3250



 1 10


 4,5



 3,7



110



 6,0



 5,2



 25



 2,4



 4,7



 16



 3,2



  -



 4000



 300



 4250



1 10


 4,5



 3,8



110



 6,0



 5,4



 25



 2,4



 4,7



 19



 6,8



  -



 5000



 300



 5250



1 12


 6,5



 5,7



110



 6,0



 5,5



 35



 2,4



 7,2



 19



 6,8



  -



 6000



 300



 6250



1 14


 8,8



 7,9



112



 8,6



 8,1



 45



 2,4



 9,2



1 12



11,8



 -



 7000



 300



 7250



116



11,5



10,5



112



 8,6



 8,2



 65



 2,4



14,3



112



11,8



  -



 8000



 300



 8250



116



11,5



10,6



114



11,7



11,2



 65



 2,4



14,3



112



11,8



  -



 9000



 300



 9250



118



14,5



13,5



116



15,3



14,7



 85



 2,4



19,1



115



17,7



  -




Таблица 1

(продолжение, правая часть)


Спецификация арматурных изделий на сваи










Геометри-

ческие

размеры

сваи, мм


Длина

про-

доль-

ной

арма-

туры,


Арматура головы

сваи




Арматура

острия

(1 шт.)




Петли

(2 шт.)





Штырь

(1 шт.)








мм


марка


кол-во








5000


250


5250


С25


6


Сц


Пц1


-


6000


250


6250


С25


6


Сц


Пц1


-


3000


300


3250


С30


4


Сц


Пц2


-


4000


300


4250


С30


4


Сц


Пц2


-


5000


300


5250


С30


6


Сц


Пц2


-


6000


300


6250


С30


6


Сц


Пц2


-


7000


300


7250


С30


6


Сц


Пц3


Шц


8000


300


8250


С30


6


Сц


Пц3


Шц


9000


300


9250


С30


6


Сц


Пц3


Шц



Таблица 2

Выборка стали на одну сваю, кг

(Левая часть таблицы)










  Геометри-

  ческие

           Варианты  продольной арматуры




  размеры

  сваи, мм


 Класс A-IV (Aт-IV)



 Класс A-V (Aт-V)



Класс

Вр-II,

диаме


   Класс К-7








  b








Диаметр,

  мм



Масса,

 кг



Диаметр,

  мм



Масса,

 кг



тр 5 мм

масса,

 кг

Диаметр,

  мм



Масса,

 кг


5000


250


10


3,2


10


3,2


1,6


9


2,1


6000


250


12


5,6


12


5,6


2,9


9


2,5


3000


300


10


2,0


10


2,0


1,0


6


0,6


4000


300


10


2,6


10


2,6


1,3


9


1,7


5000


300


12


4,7


10


3,2


2,4


9


2,1


6000


300


14


7,6


12


5,5


3,9


12


4,4


7000


300


16


11,4


12


6,4


6,7


12


5,1


8000


300


16


13,0


14


10,0


7,6


12


5,8


9000


300


18


18,5


16


14,6


11,4


15


10,3




Таблица 2

(продолжение, правая часть)


Выборка стали на одну сваю, кг












Геометри-

ческие


Класс А-I


Класс

ВI,

Всего стали


размеры

сваи, мм


Диаметр,

10 мм,

масса, кг


Диаметр,

мм


Масса,

кг


Итого



диаме-

тр 5 мм

масса,

При варианте продольной

арматуры классов




















кг


A-IV

(Aт-IV)

A-V

(Aт-V)

Вр-II


К-7


5000


250


1,0


-


-


1,0


4,0


8,2


8,2


6,6


7,1


6000


250


1,0


-


-


1,0


4,0


10,6


10,6


7,9


7,5


3000


300


1,0


-


-


1,0


3,6


6,6


6,6


5,6


5,2


4000


300


1,0


-


-


1,0


3,6


7,2


7,2


5,9


6,3


5000


300


1,0


-


-


1,0


5,2


10,9


9,4


8,6


8,3


6000


300


1,0


-


-


1,0


5,2


13,8


11,8


10,2


10,6


7000


300


0,2


12


1,6


1,8


5,2


18,4


13,4


13,7


12,1


8000


300


0,2


12


1,6


1,8


5,2


19,6


18,6


14,2


12,4


9000


300


0,2


12


1,6


1,8


5,2


25,1


21,2


18,0


16,9



Таблица 3


Ведомость стержней на один элемент изделия








Марка

элемента

изделия


Позиция




Эскиз или

сечение



Диаметр,

мм,

класс

стали


Длина,

мм



Коли- чество




С25


1

2








5ВI

5ВI


235

370


8

6


С30


3

4





5ВI

5ВI


285

450


8

6


Пц1

Пц2

Пц3


-

-

-









10АI

10АI

12АI


805

845

847


1

1

1


Шц









10АI


370


1


Сц









5ВI


2360


0,4




Таблица 4


Выборка стали  на один элемент, кг












Арматурная сталь





Марка

элемента


Класс А-I по ГОСТ 5781-82


Класс В-I по ГОСТ 6727-80



Всего




Диаметр, мм



Итого


Диаметр, мм



Итого







10AI


12AI


14AI




5ВI






С25

С30

Пц1

Пц2

Пц3

Шц

Сц


-

-

0,5

0,5

-

0,2

-

-

-

-

-

0,8

-

-

-

-

-

-

-

-

-

-

-

0,5

0,5

0,8

0,2

-

0,6

0,8

-

-

-

-

0,4


0,6

0,8

-

-

-

-

0,4


0,6

0,8

0,5

0,5

0,8

0,2

0,4




Приложение 2

ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ СВАИ БЕЗ ПОПЕРЕЧНОГО

АРМИРОВАНИЯ СТВОЛА С ТЕХНОЛОГИЧЕСКИМ УКЛОНОМ 1:20


При  изготовлении свай с технологическим уклоном двух противоположных сторон необходимо выполнить следующие требования.


1.  Форма забивных железобетонных свай без поперечного армирования ствола с технологическим уклоном двух противоположных сторон, равном 1:20, должна соответствовать чертежу настоящего приложения.

2.  Схема армирования свай должна быть принята в соответствии с приложением 1.

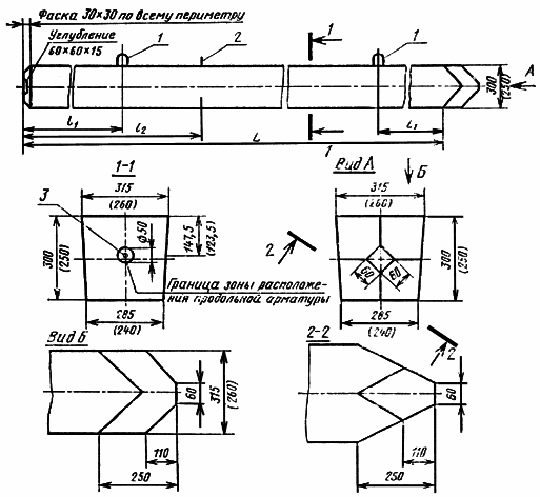

Сваи квадратного сечения без поперечного армирования ствола

с технологическим уклоном двух противоположных сторон




1 - подъемные петли; 2 - штырь для фиксации места строповки;

3 - продольная арматура

Примечание.  Размеры L, , приведены в таблице настоящего стандарта.


Приложение 3


ГРАФИКИ ДЛЯ ПРОВЕРКИ СВАЙ НА ПРОЧНОСТЬ И ОБРАЗОВАНИЕ

ТРЕЩИН ПРИ ВНЕЦЕНТРЕННОМ СЖАТИИ ОТ ЭКСПЛУАТАЦИОННЫХ

НАГРУЗОК

1. Принцип построения графиков


1.1.  Графики для проверки свай, приведенных в настоящем стандарте, на прочность и образование трещин при внецентренном сжатии от эксплуатационных нагрузок М, N приведены на черт. 1-8 настоящего приложения.

(Измененная  редакция, Изм. N 1).


1.2.  Предполагается, что сваи по всей длине находятся в грунте и коэффициент продольного изгиба сваи равен единице.

2. Порядок пользования графиками


2.1.  После выбора длины сваи (по геологическим условиям) устанавливается продольное армирование сваи по табл. 1 приложения 1.


2.2.  Если точка с координатами М и N лежит ниже прямой, соответствующей принятому армированию сваи, то выбранная свая удовлетворяет расчету по прочности и образованию трещин на эксплуатационные нагрузки М и N, если точка лежит выше - не удовлетворяет.

2.3.  На графиках приняты обозначения: N - нормальная сила, тс, М - изгибающий момент относительно оси сваи, тс. м, передаваемые на сваи при эксплуатации здания и сооружения.

(Введен  дополнительно, Изм. N 1).

Сваи сечением 25х25 см


Черт. 1

Сваи сечением 30х30 см

Черт. 2

Сваи сечением 25х25 см


Черт. 3

Сваи сечением 30х30 см

Черт. 4

Сваи сечением 25х25 см

Черт. 5

Сваи сечением 30х30 см

Черт. 6

Сваи сечением 25х25 см

Черт. 7

Сваи сечением 30х30 см

Черт. 8



Текст документа сверен по:

официальное издание

Госстрой СССР -

М.: Издательство стандартов, 1984

Предоставлено компанией МГК "Информпроект".




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Бетон, ЖБИ, кирпич, фасадные материалы >>





Смотри также: Каталог «Бетон, ЖБИ, кирпич, фасадные материалы» >>
Фотогалереи (21) >>
Статьи (138) >>
ГОСТы (205) >>
СНиПы (14) >>
ВСН (5) >>
Задать вопрос в форуме >>
Строительные блоги (13) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
