ГОСТ 19306-98

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНЫЕ С РЕЗЬБОВЫМ ХВОСТОВИКОМ И ЦЕНТРОБЕЖНЫМИ ЗАМКАМИ

Конструкция и размеры



МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

Предисловие

1. РАЗРАБОТАН Межгосударственным техническим комитетом МТК 252 «Литейное производство»

ВНЕСЕН Госстандартом России

2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 14-98 от 12 ноября 1998 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Республика Беларусь

Республика Казахстан

Киргизская Республика

Российская Федерация

Республика Таджикистан

Туркменистан

Республика Узбекистан

Украина

Азгосстандарт

Госстандарт Беларуси

Госстандарт Республики Казахстан

Киргизстандарт

Госстандарт России

Таджикгосстандарт

Главная государственная инспекция Туркменистана

Узгосстандарт

Госстандарт Украины

3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 июля 1999 г. № 210-ст межгосударственный стандарт ГОСТ 19306-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.

4. ВЗАМЕН ГОСТ 19306-73

Содержание

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНЫЕ С РЕЗЬБОВЫМ ХВОСТОВИКОМ И ЦЕНТРОБЕЖНЫМИ ЗАМКАМИ

Конструкция и размеры

Centrifugal moulds with threaded shank and centrifugal locks. Construction and dimensions

Дата введения 2000-01-01

1. Область применения

Настоящий стандарт распространяется на центробежные изложницы с резьбовым хвостовиком и центробежными замками для однопозиционных машин центробежного литья консольного типа с горизонтальной осью вращения, предназначенные для изготовления втулок из стали, чугуна и цветных сплавов.

Стандарт пригоден для целей сертификации.

Требования настоящего стандарта являются обязательными.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 977-88 Отливки стальные. Общие технические условия

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 1483-84 Винты установочные с шестигранной головкой и ступенчатым концом с конусом классов точности А и В. Конструкция и размеры

ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры

ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки

ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры

ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 19310-98 Выталкиватели для центробежных изложниц. Конструкция и размеры

ГОСТ 19311-98 Крышки для центробежных изложниц. Конструкция и размеры

ГОСТ 19313-98 Замки центробежные для центробежных изложниц. Конструкция и размеры

ГОСТ 19315-98 Хомуты тройные для центробежных изложниц. Конструкция и размеры

ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

3. Конструкция и размеры

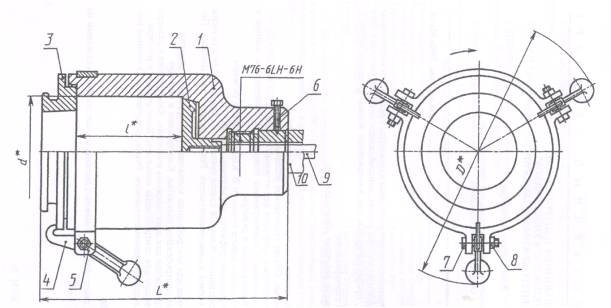

3.1 Конструкция и размеры центробежных изложниц должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

* Размеры для справок.

1 - изложница; 2 - выталкиватель; 3 - крышка; 4 - центробежный замок; 5 - тройной хомут; 6 - установочный винт; 7 - болт M16-6gx60 88 35 05 по ГОСТ 7798; 8 - гайка М16-6Н.5.05 по ГОСТ 5915; 9 - шток выталкивателя; 10 - шпиндель машины

Рисунок 1

Таблица 1

Размеры в миллиметрах

Обозначение центробежных изложниц

d

I

L

D

Масса изложниц, кг, не более

из чугуна

из стали

0570-0221

80

160

395

320

39,4

39,7

0570-0222

180

415

40,9

41,8

0570-0223

200

435

42,8

43,2

0570-0224

90

160

395

330

42,4

42,7

0570-0225

180

415

44,1

44,5

0570-0226

200

435

45,2

45,6

0570-0227

250

485

51,2

51,6

0570-0228

100

160

395

340

45,1

45,5

0570-0229

180

415

47,3

47,7

0570-0231

200

435

49,3

49,7

0570-0232

250

485

54,6

55,2

0570-0233

110

160

395

350

48,1

48,5

0570-0234

180

415

50,4

50,8

0570-0235

200

435

52 ,1

52,5

0570-0236

250

485

58,2

58,7

0570-0237

125

200

435

385

65,7

66,2

0570-0238

250

485

72,7

73,3

0570-0239

320

555

82,2

83,0

0570-0241

140

200

435

405

74,5

75,2

0570-0242

250

485

82,4

83,2

0570-0243

320

555

94,9

95,7

0570-0244

160

200

435

425

82,3

83,0

0570-0245

250

485

91,0

91,8

0570-0246

320

555

103,6

104,5

0570-0247

180

200

435

445

91,4

92,2

0570-0248

250

485

99,8

100,6

0570-0249

320

555

114,2

115,2

0570-0201

200

200

435

465

100,6

101,4

0570-0202

250

485

111,1

112,2

0570-0203

320

555

126,0

127,0

0570-0204

220

200

435

495

125,3

126,3

0570-0205

250

485

138,8

140,0

0570-0206

320

555

156,8

158,2

0570-0207

250

200

435

555

145,2

146,4

0570-0208

250

485

163,7

165,0

0570-0209

320

555

180,6

182,2

0570-0210

280

200

435

585

162,1

163,4

0570-0211

250

485

178,4

179,8

0570-0212

320

555

201,4

203,0

Таблица 2

Обозначение центробежных изложниц

Поз.1 Изложница

Поз.2 Выталкиватель ГОСТ 19310

Поз.3* Крышка ГОСТ 19311

Поз.4

Замок центробежный ГОСТ 19313

Поз.5

Хомут тройной ГОСТ 19315

Поз. 6

Винт установочный ГОСТ 1483

Обозначение деталей

0570-0221

0570-0221/001

0554-0003

0556-0051; 0556-0052

0557-0204

0559-0211

В.М16-6g×45.14H.05

0570-0222

0570-0222/001

0570-0223

0570-0223/001

0570-0224

0570-0224/001

0554-0004

0556-0053; 0556-0054

0559-0212

0570-0225

0570-0225/001

0570-0226

0570-0226/001

0570-0227

0570-0227/001

0570-0228

0570-0228/001

0554-0005

0556-0055; 0556-0056

0559-0213

0570-0229

0570-0229/001

0570-0231

0570-0231/001

0570-0232

0570-0232/001

0570-0233

0570-0233/001

0554-0006

0556-0057; 0556-0058

0559-0214

0570-0234

0570-0234/001

0570-0235

0570-0235/001

0570-0236

0570-0236/001

0570-0237

0570-0237/001

0554-0007

0556-0059

0559-0215

В.М16-6g×70.14H.05

0570-0238

0570-0238/001

0570-0239

0570-0239/001

0570-0241

0570-0241/001

0554-0008

0556-0062; 0556-0063

0557-0201

0559-0216

В.М16-6g×60.14H.05

0570-0242

0570-0242/001

0570-0243

0570-0243/001

0570-0244

LJ3570-0244/001

0554-0009

0556-0064; 0556-0065

0559-0217

В.М16-

6g×70.14H.05

0570-0245

0570-0245/001

0570-0246

0570-0246/001

0570-0247

0570-0247/001

0554-0010

0556-0066; 0556-0067

0559-0201

0570-0248

0570-0248/001

0570-0249

0570-0249/001

0570-0201

0570-0201/001

0554-0011

0556-0207; 0556-0208

0559-0202

0570-0202

0570-0202/001

0570-0203

0570-0203/001

0570-0204

0570-0204/001

0554-0012

0556-0209

0559-0203

0570-0205

0570-0205/001

0570-0206

0570-0206/001

0570-0207

0570-0207/001

0554-0013

0556-0211; 0556-0212

0557-0202

0559-0204

0570-0208

0570-0208/001

0570-0209

0570-0209/001

0570-0210

0570-0210/001

0554-0014

0556-0219

0559-0205

0570-0211

0570-0211/001

0570-0212

0570-0212/001

* Применение крышки определяется конструктивно.

Пример условного обозначения центробежной изложницы размерами d -=80 мм, l = 160 мм:

Изложница центробежная 0570-0221 ГОСТ 19306-98

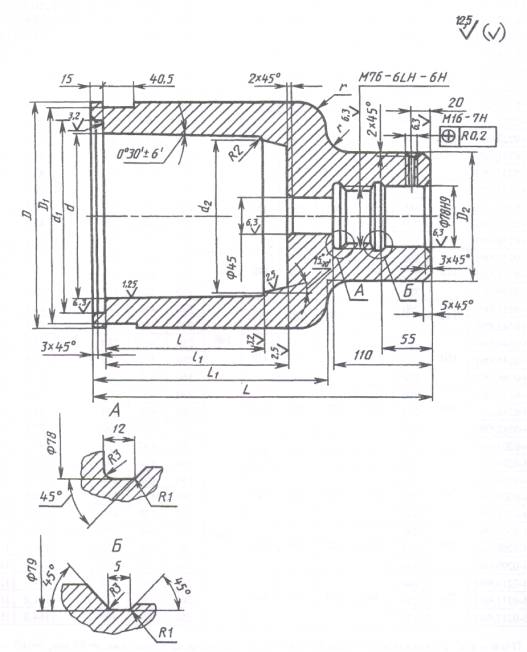

3.2 Конструкция и размеры изложниц (поз. 1) должны соответствовать указанным на рисунке 2 и в таблице 3.

Рисунок 2

Таблица 3

Размеры в миллиметрах

Обозначение изложниц

d

l

d1

d2 Н11

D

D1

D2

l1

L

L1

г

Масса изложницы, кг, не более

из чугуна

из стали

0570-0221/001

80

160

100

70

150

140

140

180

360

240

10

31,3

31,6

0570-0222/001

180

200

380

260

32,8

33,2

0570-0223/001

200

220

400

280

34,7

35,2

0570-0224/001

90

160

110

80

160

150

185

360

240

20

33,8

34,2

0570-0225/001

180

205

380

260

35,5

36,0

0570-0226/001

200

225

400

280

37,6

38,2

0570-0227/001

250

275

450

330

42,6

43,0

0570-0228/001

100

160

120

90

170

160

185

360

240

35,8

36,2

0570-0229/001

180

205

380

260

38,0

38,4

0570-0231/001

200

225

400

280

40,0

40,4

0570-0232/001

250

275

450

330

45,3

45,8

0570-0233/001

110

160

130

100

180

170

185

360

240

J583

38,7

0570-0234/001

180

205

380

260

40,6

41,0

0570-0235/001

200

225

400

280

42,3

42,7

0570-0236/001

250

275

450

330

48,4

49,0

0570-0237/001

125

200

145

115

200

190

160

230

400

280

30

54,0

54,5

0570-0238/001

250

280

450

330

61,0

61,6

0570-0239/001

320

350

520

400

70,5

71,2

0570-0241/001

140

200

160

130

220

210

230

400

280

61,6

62,2

0570-0242/001

250

280

450

330

69,5

70,2

0570-0244/001

160

200

180

150

240

230

230

400

280

67,7

68,4

0570-0245/001

250

280

450

330

76,4

75,2

0570-0246/001

320

350

520

400

89,0

90,0

0570-0247/001

180

200

200

170

260

250

230

400

280

75,0

75,8

0570-0248/001

250

280

450

330

83,4

84,2

0570-0249/001

320

350

520

400

97,8

98,8

0570-0202/001

200

250

220

190

280

270

280

450

330

91,5

92,5

0570-0203/001

320

350

520

400

106,4

107,2

0570-0204/001

220

200

240

210

310

300

180

230

400

280

45

102,0

103,0

0570-0205/001

250

280

450

330

115,5

116,6

0570-0206/001

320

350

520

400

133,5

134,8

0570-0207/001

250

200

270

340

330

320

230

400

280

112,9

114,0

0570-0208/001

250

280

450

330

131,4

132,7

0570-0209/001

320

350

520

400

148,3

149,8

0570-0210/001

280

200

300

270

370

360

230

400

280

124,7

126,0

0570-0211/001

250

280

450

330

141,0

142,4

0570-0212/001

320

350

520

400

164,0

165,6

Пример условного обозначения изложницы размерами d = 80 мм, l = 160 мм:

Изложница 0570-0221/001 ГОСТ 19306-98

3.3. Материал:

- изложниц для литья втулок из цветных сплавов - чугун марки СЧ 20 по ГОСТ 1412 или сталь марки 35Л по ГОСТ 977;

-изложниц для литья втулок из чугуна и стали - высокопрочный чугун марки ВЧ 50 по ГОСТ 7293 или сталь марки 35Л по ГОСТ 977.

3.4. Неуказанные предельные отклонения размеров: Н14, h14, ±.

3.5. Резьба - по ГОСТ 24705, поля допусков - по ГОСТ 16093.

3.6. Центробежные изложницы, устанавливаемые на вал машины с вращением против часовой стрелки, должны изготовляться с правой резьбой. Направление вращения определяют со стороны установки изложницы.

3.7. Остальные технические требования - по ГОСТ 19316.

Ключевые слова: центробежные изложницы, центробежные изложницы с резьбовым хвостовиком и центробежными замками




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Полезное >>





Смотри также: Каталог «Полезное» >>
Фотогалереи (15) >>
Статьи (461) >>
ГОСТы (1431) >>
СНиПы (45) >>
СанПиНы (2) >>
Нормативные документы (9) >>
ВСН (12) >>
Задать вопрос в форуме >>
Строительные блоги (31) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
