ГОСТ 17310-2002



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЗЫ

Пикнометрический метод определения плотности



МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

Предисловие

1. РАЗРАБОТАН Техническим комитетом по стандартизации ТК 52 «Природный газ» (Всероссийский научно-исследовательский институт природных газов и газовых технологий ВНИИ ГАЗ)

ВНЕСЕН Госстандартом России

2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 22 от 6 ноября 2002 г.)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

AZ

Азгосстандарт

Армения

AM

Армгосстандарт

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Кыргызстан

KG

Кыргызстандарт

Молдова

MD

Молдовастандарт

Российская Федерация

RU

Госстандарт России

Таджикистан

TJ

Таджикстандарт

Туркменистан

TM

Главгосслужба «Туркменстандартлары»

Украина

UA

Госпотребстандарт Украины

3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 февраля 2003 г. № 61-ст межгосударственный стандарт ГОСТ 17310-2002 введен непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2004 г.

4. ВЗАМЕН ГОСТ 17310-86

Содержание:

1. Область применения

2. Нормативные ссылки

3. Отбор проб

4. Средства измерений, материалы и реактивы

5. Подготовка к измерению

6. Проведение измерений

7. Обработка результатов

8. Точность метода

9. Контроль погрешности измерения

ПРИЛОЖЕНИЕ А (обязательное) Плотность дистиллированной воды при атмосферном давлении (101,325 кПа) и температуре от 0 до 30º

ПРИЛОЖЕНИЕ Б (справочное) Коэффициент для приведения объема воздуха (газа) к температуре 20ºС и давлению 101,325 кПа (760 мм рт. ст.) и плотности к условиям опыта

ПРИЛОЖЕНИЕ В (справочное) Пересчет плотности и относительной плотности газа при различных условиях температуры и давлении 101,325 кПа



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЗЫ

Пикнометрический метод определения плотности

Gases. Picknometric method for determination of density

Дата введения 2004-01-01

1. Область применения

Настоящий стандарт устанавливает пикнометрический метод определения плотности (ρ) и относительной плотности (d) газов и газовых смесей, которые в условиях опыта не изменяют своего состава.

Стандарт не распространяется на газы, насыщенные влагой, температура которых выше 40°С.

Сущность метода заключается во взвешивании стеклянного пикнометра последовательно с осушенным воздухом и осушенным газом при одинаковой температуре и давлении.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 982-80 Масло трансформаторное. Технические условия;

ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия

ГОСТ 2603-79 Ацетон. Технические условия.

ГОСТ 3164-78 Масло вазелиновое медицинское. Технические условия

ГОСТ 4204-77 Кислота серная. Технические условия

ГОСТ 4220-75 Калий двухромовокислый. Технические условия

ГОСТ 5556-81 Вата медицинская гигроскопическая. Технические условия

ГОСТ 6709-72 Вода дистиллированная. Технические условия

ГОСТ 7328-2001 Гири. Общие технические условия

ГОСТ 9147-80 Посуда и оборудование лабораторные фарфоровые. Технические условия

ГОСТ 9433-80 Смазка ЦИАТИМ-221. Технические условия

ГОСТ 9932-75 Реометры стеклянные лабораторные. Технические условия

ГОСТ 12026-76 Бумага фильтровальная лабораторная. Технические условия

ГОСТ 13045-81 Ротаметры. Общие технические условия

ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия

ГОСТ 18481-81 Ареометры и цилиндры стеклянные. Технические условия

ГОСТ 18917-82 Газ горючий природный. Метод отбора проб

ГОСТ 22524-77 Пикнометры стеклянные. Технические условия

ГОСТ 24104-2001 Весы лабораторные. Общие технические требования

ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры.

3. Отбор проб

3.1. Для определения плотности пробу газа из газопровода, аппарата или другой емкости отбирают непосредственно в пикнометр способом сухой продувки. Допускается отбирать пробы газа по ГОСТ 18917 в двухвентильные пробоотборники (контейнеры) с учетом дополнений 3.3.

При определении плотности природного газа, транспортируемого по газопроводам, особое значение имеет представительность пробы, которая обеспечивается правильным выбором точки отбора газа.

Точка отбора должна быть расположена на непрерывно работающем участке газопровода перед диафрагмой, устанавливаемой для измерения расхода газа, на расстоянии более 5-10м от нее.

Точку отбора не оборудуют на нитках газопровода с неравномерным пульсирующим двухфазным потоком, на плохо продуваемых участках газопровода, байпасных линиях.

Точку отбора оборудуют в соответствии с ГОСТ 18917. Пробу газа отбирают через штуцер на пробоотборной линии, снабженной вентилем тонкой регулировки.

Пробоотборная линия должна быть по возможности короткой, изготовленной из стальных, медных или латунных трубок внутренним диаметром 2-4мм.

При отборе пробы температура газа в пробоотборной линии должна быть не ниже температуры газа в газопроводе. При необходимости линию теплоизолируют или подогревают.

3.2. Пробу в пикнометр отбирают из пробоотборной линии, соединяющей установку для заполнения пикнометра (рисунок 1) с газопроводом.

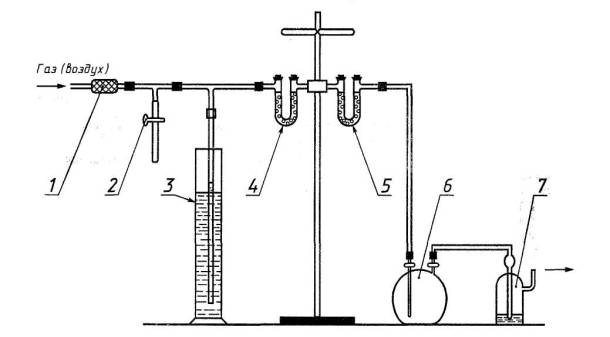

1 - трубка с гигроскопической ватой: 2 - винтовой зажим; 3 - маностат; 4,5 - U-образные трубки; 6 - пикнометр; 7 - склянка (счетчик пузырьков)

Рисунок 1.

Перед отбором пробы пробоотборную линию продувают испытуемым газом через тройник, соединяющий ее с установкой для заполнения пикнометра с помощью резиновых или полиэтиленовых трубок.

Давление в пробоотборной линии должно превышать атмосферное примерно на 10 кПа.

3.3. Пробы в контейнеры отбирают способом сухой продувки под давлением, соответствующим давлению газа в месте отбора.

Контейнеры должны быть испытаны на давление, превышающее рабочее в 1,25 раза.

Перед отбором пробы газа в контейнер пробоотборную линию продувают газом в течение 1-2мин для удаления остаточного газа (воздуха).

Пробоотборную линию присоединяют к входному вентилю контейнера, установленного вертикально или горизонтально.

При закрытых вентилях контейнера открывают вентиль пробоотборной линии и плавно открывают входной вентиль контейнера, чтобы контейнер заполнялся газом постепенно. Когда давление газа в контейнере и точке отбора пробы выравняется, плавно открывают выходной вентиль контейнера и продувают его газом так, чтобы давление в нем поддерживалось на уровне полного давления газа в газопроводе. В процессе отбора пробы через контейнер необходимо пропустить газ в объеме, в 10-15 раз превышающем вместимость контейнера. После окончания продувки контейнера газом закрывают его выходной вентиль, затем - входной и вентиль на пробоотборной линии. Контейнер отсоединяют от пробоотборной линии и проверяют на герметичность погружением его в воду или обмыливанием.

Контейнер транспортируют в лабораторию, соблюдая правила безопасности.

Пробы хранят в отапливаемом помещении.

Перед отбором пробы газа в пикнометр контейнер выдерживают в помещении лаборатории не менее 2ч. Не допускается применять вытесняющие жидкости для перевода газа из пробоотборника в пикнометр.

4. Средства измерений, материалы и реактивы

Пикнометры стеклянные газовые типа ПГ по ГОСТ 22524, вместимостью 100 и 200 см3.

Весы лабораторные общего назначения по ГОСТ 24104:

с пределом взвешивания 200г, не ниже высокого класса точности (св. 5000е до 20000е);

с пределом взвешивания 500 и 1000г.

Предельная допустимая погрешность:

- при первичной проверке  - ±1.0е;

- в эксплуатации - ±2,0е. Меры массы по ГОСТ 7328.

Микрокомпрессор типов ВК-1, МК-Л2 или другой источник, обеспечивающий подачу воздуха, не загрязненного посторонними примесями масла, газов, пыли.

Средства измерения расхода газа:

счетчик газовый барабанный (с жидкостным затвором) РГ-7000, вместимостью 2-5дм3, номинальным расходом не более 750дм3/ч, не ниже 2-го класса точности или

ротаметр по ГОСТ 13045 типа РМ или реометр по ГОСТ 9932 типа РКС-1-0,25 или РКС-1-0,40, или другие средства измерений, обеспечивающие измерение скорости газа 100-200 см3/мин.

Барометр-анероид типов БАММ-1, М-67 или другие, обеспечивающие измерение атмосферного давления с погрешностью ±0,1 кПа.

Термометр лабораторный стеклянный со шкалой от 0 до 55ºС и ценой деления 0,1°С.

Печь муфельная, обеспечивающая нагрев до 600°С.

Эксикатор по ГОСТ 25336, исполнения 2.

Противень металлический.

Чашка фарфоровая термостойкая по ГОСТ 9147, №№ 5 или 6.

Зажим винтовой.

Пробоотборники (контейнеры) двухвентильные, обеспечивающие отбор проб при давлении в точке отбора.

Плитка электрическая.

Баня водяная.

Трубка U-образная по ГОСТ 25336, типа ТХ U, исполнения 2 или 3, высотой 100-150 см.

Цилиндр (для маностата) по ГОСТ 1770 или ГОСТ 18481, высотой 250-300 мм.

Склянка (для счетчика пузырьков) по ГОСТ 25336, типа СН-1 или СВТ, вместимостью 25-100 см3.

Бумага фильтровальная по ГОСТ 12026.

Вата медицинская гигроскопическая по ГОСТ 5556.

Смазка вакуумная ЦИАТИМ-221 по ГОСТ 9433.

Масло трансформаторное по ГОСТ 982 или масло вазелиновое медицинское по ГОСТ 3164.

Спирт этиловый ректификованный технический по ГОСТ 18300.

Кальций хлористый.

Калий двухромовокислый по ГОСТ 4220.

Кислота серная (ρ = 1,84 г/см3) по ГОСТ 4204.

Смесь хромовая (5г кристаллического двухромовокислого калия добавляют к 100 г концентрированной серной кислоты и, помешивая стеклянной палочкой, нагревают в фарфоровой чашке на водяной бане до растворения).

Ацетон по ГОСТ 2603.

Вода дистиллированная по ГОСТ 6709.

Примечания:

1. Допускается использовать другие средства измерений и материалы, не уступающие по своим характеристикам средствам измерения и материалам, перечисленным выше.

2. Реактивы, применяемые при анализе, должны быть квалификации не ниже ч.

5. Подготовка к измерению

5.1. Подготовка пикнометра

Пикнометр промывают хромовой смесью, водой, ополаскивают дистиллированной водой, этиловым спиртом и высушивают продувкой сухим воздухом.

Муфты и пробки кранов пикнометра протирают ватным тампоном, смоченным в ацетоне, и смазывают тонким слоем вакуумной смазки, краны притирают.

Пикнометр проверяют на герметичность погружением в воду, создавая в нем избыточное давление нагнетанием воздуха при закрытом выходном кране.

5.2. Приготовление прокаленного хлористого кальция

Хлористый кальций помещают в металлический противень, нагревают до расплавления, выпаривают досуха, перемешивая. Затем переносят в фарфоровую чашку, помещают в муфельную печь и прокаливают в течение 2-3 ч при температуре 500-600°С

5.3 Подготовка установки для заполнения пикнометра газом (воздухом)

Для заполнения пикнометра осушенным газом (воздухом) собирают установку по схеме (см. рисунок 1) с помощью резиновых или полиэтиленовых муфт.

U-образные трубки заполняют прокаленным хлористым кальцием и оба конца уплотняют гигроскопической ватой.

Маностат, представляющий собой цилиндр с капиллярной трубкой (диаметром 2-4 мм), заполняют трансформаторным или вазелиновым маслом на 150-200 мм его высоты. Маностат предусмотрен для безопасной работы и служит для сброса через него избыточного давления в системе.

Склянку для счетчика пузырьков заполняют трансформаторным или вазелиновым маслом так, чтобы капиллярная трубка была погружена в масло на 1 мм. В качестве счетчика пузырьков может быть использована любая склянка, в которую опущена капиллярная трубка, желательно с оттянутым на конус концом. Счетчик пузырьков служит для визуального наблюдения за прохождением газа через пикнометр и его скоростью, а также его используют при выравнивании давления в пикнометре с атмосферным.

На входе к установке подсоединяют U-образную или прямую стеклянную трубку, заполненную гигроскопической ватой.

5.4. Определение вместимости пикнометра

Номинальная вместимость (100 и 200 см3) пикнометров типа ПГ по ГОСТ 22524 является условной. Определение вместимости предусмотрено настоящим стандартом.

5.4.1. Определение массы пикнометра с осушенным воздухом

Пикнометр продувают воздухом через установку в течение 10-15мин с рекомендуемой скоростью 100-120 см3/мин, которую предварительно устанавливают по одному из средств измерения расхода газа. Газообмен в пикнометре должен быть 10-15-кратной его вместимости.

Скорость воздуха не является строго регламентируемой величиной и для лучшего газообмена может быть несколько увеличена, если не возникает осложнений из-за сопротивления в узких каналах кранов пикнометра. Скорость менее 100 см3/мин не рекомендуется из-за плохого газообмена и более длительного в этом случае времени продувки пикнометра. Поток воздуха регулируют винтовым зажимом.

Затем в пикнометре создают избыточное давление, закрывая сначала кран на выходе, а затем - на входе пикнометра. Пикнометр отсоединяют от U-образных трубок и счетчика пузырьков и переносят к аналитическим весам.

U-образные трубки изолируют от контакта с воздухом, закрывая краны трубки, или с помощью заглушки (в зависимости от их исполнения).

Примечания:

1. При визуальном обнаружении наличия влаги (капельки воды на стенках или обводнение верхнего слоя осушителя) в первом отводе U-образной трубки хлористый кальций заменяют на свежепрокаленный.

2. При всех операциях пикнометр берут за концы отводных трубок, вытирают снаружи лучше всего льняной тканью, не дающей ворсинок.

Пикнометр выдерживают около весов 20-30 мин, соединяют со счетчиком пузырьков, открывают кран и выравнивают давление внутри пикнометра с атмосферным (до прекращения выделения пузырьков). Затем кран закрывают, пикнометр отсоединяют от счетчика пузырьков, взвешивают на аналитических весах с точностью до 0,0001 г. Записывают барометрическое давление и температуру окружающей среды (около весов).

5.4.2. Определение массы пикнометра с дистиллированной водой.

Пикнометр заполняют свежепрокипяченной и охлажденной до комнатной температуры дистиллированной водой. Следят за тем, чтобы на стенках внутри пикнометра, в отводных трубках и каналах кранов не оставалось пузырьков воздуха.

Заполненный пикнометр оставляют с открытыми кранами около весов на 20-30 мин. Затем краны закрывают, излишки воды из отводных трубок удаляют фильтровальной бумагой.

Пикнометр с дистиллированной водой взвешивают на аналитических весах с погрешностью не более 0,0001 г, если масса не превышает 200 г, и на технических весах с погрешностью не более 0,001 г, если масса превышает 200 г.

Записывают барометрическое давление и температуру окружающей среды (около весов).

5.4.3. Вместимость V пикнометра, дм3, вычисляют по формуле

                                                                  (1)

где m  - масса пикнометра с дистиллированной водой, г;

mв - масса пикнометра с сухим воздухом, г;

ρ - плотность дистиллированной воды при температуре опыта, кг/м3 (приложение А);

1,2047 - плотность сухого воздуха при стандартных условиях (t = 20°С, Р = 101, 325 кПа), кг/м3 (приложение Б);

К - коэффициент для приведения плотности сухого воздуха при стандартных условиях (T = 293 К, Р = 101,325кПа) к условиям опыта (T, Р); находят по таблице приложения Б или вычисляют по формуле:

                                                            (2)

где t - температура окружающей среды (около весов) при взвешивании пикнометра с сухим воздухом, °С;

Р - барометрическое давление, кПа.

Результаты отдельных определений вместимости пикнометра вычисляют с точностью до 0,0001 дм3 и округляют до третьего десятичного знака.

За результат определения вместимости пикнометра принимают среднее арифметическое результатов двух определений, допускаемое расхождение между которыми не должно превышать 0,001 дм3.

5.4.4 Периодичность проверки вместимости пикнометра - не реже одного раза в шесть месяцев.

6. Проведение измерений

6.1. Определение плотности газа

При каждом определении плотности газа измеряют массу осушенного газа и воздуха в объеме пикнометра при одних и тех же температуре и барометрическом давлении.

При определении плотности газа для легких газов выбирают пикнометр большей вместимости, для более тяжелых газов - пикнометр меньшей вместимости.

6.1.1. Определение массы пикнометра с воздухом

Определение проводят по 5.4.1. Взвешивание пикнометра с воздухом необходимо проводить параллельно взвешиванию пикнометра с газом.

6.1.2. Определение массы пикнометра с газом Определение проводят по 5.4.1 с учетом следующих изменений:

источник воздуха заменяют источником газа;

используют U-образные трубки с прокаленным хлористым кальцием, предназначенные только для осушки газа;

газы плотностью меньше плотности воздуха направляют в пикнометр через короткую отводную трубку, газы плотностью больше плотности воздуха - через длинную отводную трубку;

газ на выходе из счетчика пузырьков направляют в вытяжной шкаф или за пределы помещения.

7. Обработка результатов

7.1. Плотность газа ρ20 при температуре 20°С и давлении 101,325 кПа, кг/м3, вычисляют по формуле

                                                        (3)

где mг - масса пикнометра с газом, г;

mв - масса пикнометра с воздухом, г;

V - вместимость пикнометра, дм3;

К - коэффициент для приведения объема газа (воздуха) при условиях опыта (Р, t) к стандартным условиям (Т = 293К, Р = 101,325 кПа) находят по приложению Б или вычисляют по формуле (2).

Результаты отдельных определений плотности газа вычисляют с точностью до 0,0001 кг/м3 и округляют до третьего десятичного знака.

За результат определения принимают среднее арифметическое результатов двух определений, допускаемое расхождение между которыми не превышает 0,004 кг/м3.

7.2. Пересчет плотности газа при температуре 20°С и давлении 101,325 кПа, а также расчет относительной плотности газа при соответствующих условиях приведены в приложении В.

8. Точность метода

8.1. Сходимость

Два результата определений, полученные одним исполнителем в одной лаборатории, признаются достоверными (с 95%-ной доверительной вероятностью), если расхождение между ними не превышает 0,004 кг/м3.

8.2. Воспроизводимость

Два результата испытания, полученные в двух разных лабораториях, признаются достоверными (с 95%-ной доверительной вероятностью), если расхождение между ними не превышает 0,005 кг/м3.

9. Контроль погрешности измерения

Контроль погрешности измерения плотности газа осуществляется с помощью проб метана или азота чистотой не менее 99,5 мольной доли, %.

Испытания проводят в точном соответствии с изложенной методикой стандарта.

Показатель погрешности измерений определяют по разности результатов измерений плотности проб метана или азота, полученных по методике стандарта, и установленных значений плотности метана (ρ20 = 0,6681 кг/м3) или азота (ρ20 = 1,1649 кг/м3) чистотой не менее 99,5-мольной доли, %.

Допускаемая погрешность измерений ±0,004 кг/м3.

ПРИЛОЖЕНИЕ А (обязательное)
Плотность дистиллированной воды при атмосферном давлении (101,325 кПа)
и температуре от 0 до 30º

Температура, °С

Плотность дистиллированной воды (ρ), кг/м3

0,0

0,2

0,4

0,6

0,8

0

999,839

999,852

999,865

999,877

999,888

1

999,898

999,908

999,917

999,925

999,933

2

999,940

999,946

999,952

999,956

999,961

3

999,964

999,967

999,969

999,971

999,972

4

999,972

999,972

999,971

999,969

999,967

5

999,964

999,960

999,956

999,951

999,946

6

999,940

999,934

999,926

999,919

999,910

7

999,901

999,892

999,882

999,871

999,860

8

999,848

999,836

999,823

999,809

999,795

9

999,781

999,765

999,750

999,734

999,717

10

999,699

999,682

999,663

999,644

999,625

11

999,605

999,584

999,563

999,542

999,520

12

999,497

999,474

999,451

999,426

999,402

13

999,377

999,351

999,325

999,299

999,272

14

999,244

999,216

999,188

999,159

999,129

15

999,099

999,069

999,038

999,007

998,975

16

998,943

998,910

998,877

998,843

998,809

17

998,775

998,740

998,704

998,668

998,632

18

998,595

998,558

998,520

998,482

998,444

19

998,405

998,366

998,326

998,286

998,245

20

998,204

998,162

998,120

998,078

998,035

21

997,992

997,949

997,905

997,860

997,816

22

997,770

997,725

997,679

997,632

997,585

23

997,538

997,491

997,443

997,394

997,345

24

997,296

997,247

997,197

997,146

997,096

25

997,045

996,993

996,941

996,889

996,836

26

996,783

996,730

996,676

996,622

996,568

27

996,513

996,458

996,402

996,346

996,290

28

996,233

996,176

996,119

996,061

996,003

29

995,945 '

995,886

995,827

995,767

995,707

30

995,647

995,586

995,526

995,464

995,403

ПРИЛОЖЕНИЕ Б
(справочное)
Коэффициент для приведения объема воздуха (газа) к температуре 20ºС и давлению 101,325 кПа (760 мм рт. ст.) и плотности к условиям опыта

Температура, °С

K при давлении, кПа (мм рт. ст.)

97,325 (730)

97,458 (731)

97,592 (732)

97,725 (733)

97,858 (734)

97,992 (735)

98,125 (736)

98,258 (737)

98,392 (738)

98,525 (739)

10,0

0,9944

0,9958

0,9972

0,9986

0,9999

1,0013

1,0027

1,0040

1,0054

1,0067

10,5

0,9927

0,9941

0,9954

0,9968

0,9982

0,9995

1,0009

1,0022

1,0036

1,0049

11,0

0,9910

0,9923

0,9937

0,9950

0,9964

0,9977

0,9991

1,0005

1,0018

1,0032

11,5

0,9892

0,9906

0,9920

0,9933

0,9947

0,9960

0,9974

0,9987

1,0001

1,0014

12,0

0,9875

0,9888

0,9902

0,9915

0,9929

0,9942

0,9956

0,9969

0,9983

0,9996

12,5

0,9857

0,9871

0,9885

0,9898

0,9912

0,9926

0,9939

0,9952

0,9966

0,9979

13,0

0,9840

0,9854

0,9867

0,9881

0,9894

0,9908

0,9921

0,9935

0,9948

0,9962

13,5

0,9823

0,9837

0,9850

0,9864

0,9877

0,9890

0,9904

0,9917

0,9931

0,9944

14,0

0,9806

0,9820

0,9833

0,9846

0,9860

0,9873

0,9887

0,9900

0,9914

0,9927

14,5

0,9789

0,9802

0,9816

0,9829

0,9843

0,9856

0,9870

0,9883

0,9896

0,9910

15,0

0,9772

0,9785

0,9799

0,9812

0,9826

0,9839

0,9852

0,9866

0,9879

0,9892

15,5

0,9755

0,9768

0,9782

0,9795

0,9809

0,9822

0,9835

0,9849

0,9862

0,9875

16,0

0,9738

0,9752

0,9765

0,9778

0.9792

0,9805

0,9818

0,9831

0,9845

0,9858

16,5

0,9721

0,9735

0,9748

0,9762

0,9775

0.9788

0,9801

0,9815

0,9828

0,9841

17,0

0,9704

0,9710

0,9731

0,9744

0,9758

0,9771

0,9784

0,9798

0,9811

0,9824

17,5

0,9688

0,9701

0,9715

0,9728

0,9741

0,9754

0,9768

0,9781

0,9794

0,9807

18,0

0,9671

0,9685

0,9698

0,9711

0,9724

0,9737

0,9751

0,9764

0,9777

0,9790

18,5

0,9655

0,9668

0,9681

0,9694

0,9708

0,9721

0,9734

0,9747

0,9761

0,9774

19,0

0,9638

0,9651

0,9665

0,9678

0,9691

0,9704

0,9717

0,9730

0,9744

0,9757

19,5

0,9622

0,9635

0,9648

0,9661

0,9675

0,9688

0,9701

0,9714

0,9727

0,9740

20,0

0,9605

0,9618

0,9632

0,9645

0,9658

0,9671

0,9684

0,9697

0,9711

0,9724

20,5

0,9589

0,9602

0,9615

0,9628

0,9642

0,9655

0,9668

0,9681

0,9694

0,9707

21,0

0,9572

0,9586

0,9599

0,9612

0,9625

0,9638

0,9651

0,9664

0,9678

0,9690

21,5

0,9556

0,9569

0,9588

0,9596

0,9609

0,9622

0,9635

0,9648

0,9661

0,9674

22,0

0,9540

0,9553

0,9566

0,9579

0,9593

0,9605

0,9619

0,9632

0,9645

0,9658

22,5

0,9524

0,9537

0,9550

0,9563

0,9576

0,9589

0,9602

0,9615

0,9628

0,9641

23,0

0,9508

0,9521

0,9534

0,9547

0,9560

0,9573

0,9586

0,9599

0,9612

0,9625

23,5

0,9492

0,9505

0,9518

0,9531

0,9544

0,9557

0,9570

0,9583

0,9596

0,9609

24,0

0,9476

0,9489

0,9502

0,9515

0,9528

0,9541

0,9554

0,9567

0,9580

0,9593

24,5

0,9460

0,9473

0,9486

0,9499

0,9512

0,9525

0,9538

0,9551

0,9564

0,9576

25,0

0,9444

0,9457

0,9470

0,9483

0,9496

0,9509

0,9522

0,9535

0,9548

0,9560

25,5

0,9428

0,9441

0,9454

0,9467

0,9480

0,9493

0,9506

0,9519

0,9532

0,9544

26,0

0,9412

0,9425

0,9438

0,9451

0,9464

0,9477

0,9490

0,9503

0,9516

0,9528

26,5

0,9397

0,9410

0,9423

0,9435

0,9448

0,9461

0,9474

0,9487

0,9500

0,9513

27,0

0,9381

0,9394

0,9407

0,9420

0,9433

0,9445

0,9458

0,9471

0,9484

0,9497

27,5

0,9365

0,9378

0,9391

0,9404

0,9417

0,9430

0,9443

0,9455

0,9468

0,9481

28,0

0,9350

0,9363

0,9376

0,9388

0,9401

0,9414

0,9427

0,9440

0,9452

0,9465

28,5

0,9334

0,9347

0,9360

0,9373

0,9386

0,9398

0,9411

0,9424

0,9437

0,9449

29,0

0,9319

0,9332

0,9345

0,9357

0,9370 ^

0,9383

0,9396

0,9408

0,9421

0,9434

29,5

0,9303

0,9316

0,9329

0,9342

0,9355

0,9367

0,9380

0,9393

0,9406

0,9418

30,0

0,9288

0,9301

0,9314

0,9326

0,9339

0,9352

0,9365

0,9377

0,9390

0,9403

Продолжение

Температура, °С

K при давлении, кПа (мм рт. ст.)

98,658 (740)

98,792 (741)

98,925 (742)

99,058 (743)

99,192 (744)

99,325 (745)

99,458 (746)

99,592 (747)

99,725 (748)

99,858 (749)

10,0

1,0081

1,0094

1,0108

1,0122

1,0135

1,0149

1,0163

1,0176

1,0190

1,0204

10,5

1,0063

1,0077

1,0090

1,0104

1,0117

1,0131

1,0145

1,0158

1,0172

1,0186

11,0

1,0045

1,0059

1,0073

1,0086

1,0100

1,0113

1,0127

1,0140

1,0154

1,0168

11,5

1,0028

1,0041

1,0055

1,0069

1,0082

1,0096

1,0109

1,0123

1,0136

1,0150

12,0

1,0010

1,0024

1,0037

1,0051

1,0064

1,0078

1,0091

1,0105

1,0118

1,0132

12,5

0,9993

1,0006

1,0020

1,0033

1,0047

1,0060

1,0074

1,0087

1,0101

1,0114

13,0

0,9975

0,9988

1,0002

1,0016

1,0029

1,0043

1,0056

1,0070

1,0083

1,0097

13,5

0,9958

0,9971

0,9985

0,9998

1,0012

1,0025

1,0038

1,0052

1,0065

1,0079

14,0

0,9940

0,9954

0,9967

0,9981

0,9994

1,0008

1,0021

1,0034

1,0048

1,0061

14,5

0,9923

0,9936

0,9950

0,9963

0,9977

0,9990

1,0003

1,0017

1,0030

1,0044

15,0

0,9906

0,9919

0,9933

0,9946

0,9959

0,9973

0,9986

1,0000

1,0013

1,0026

15,5

0,9889

0,9902

0,9915

0,9929

0,9942

0,9956

0,9969

0,9982

0,9995

1,0009

16,0

0,9872

0,9885

0,9898

0,9912

0,9925

0,9938

0,9952

0,9965

0,9978

0,9992

16,5

0,9855

0,9868

0,9881

0,9895

0,9908

0,9921

0,9934

0,9948

0,9961

0,9974

17,0

0,9838

0,9851

0,9864

0,9878

0,9891

0,9904

0,9917

0,9931

0,9944

0,9957

17,5

0,9821

0,9834

0,9847

0,9861

0,9874

0,9887

0,9900

0,9914

0,9927

0,9940

18,0

0,9804

0,9817

0,9830

0,9844

0,9857

0,9870

0,9883

0,9897

0,9910

0,9923

18,5

0,9787

0,9800

0,9813

0,9827

0,9840

0,9853

0,9866

0,9880

0,9893

0,9906

19,0

0,9770

0,9783

0,9797

0,9810

0,9823

0,9836

0,9849

0,9863

0,9876

0,9889

19,5

0,9754

0,9766

0,9780

0,9793

0,9806

0,9819

0,9832

0,9846

0,9859

0,9872

20,0

0,9737

0,9750

0,9763

0,9776

0,9789

0,9803

0,9816

0,9829

0,9842

0,9855

20,5

0,9720

0,9733

0,9747

0,9760

0,9773

0,9786

0,9799

0,9812

0,9825

0,9839

21,0

0,9704

0,9717

0,9730

0,9743

0,9756

0,9769

0,9782

0,9796

0,9809

0,9822

21,5

0,9687

0,9700

0,9713

0,9727

0,9740

0,9753

0,9766

0,9779

0,9792

0,9805

22,0

0,9671

0,9684

0,9697

0,9710

0,9723

0,9736

0,9749

0,9762

0,9775

0,9788

22,5

0,9654

0,9667

0,9681

0,9694

0,9707

0,9720

0,9733

0,9746

0,9759

0,9772

23,0

0,9638

0,9651

0,9664

0,9677

0,9690

0,9703

0,9716

0,9729

0,9742

0,9755

23,5

0,9622

0,9635

0,9648

0,9661

0,9674

0,9687

0,9700

0,9713

0,9726

0,9739

24,0

0,9606

0,9619

0,9632

0,9645

0,9658

0,9671

0,9684

0,9697

0,9709

0,9723

24,5

0,9590

0,9602

0,9615

0,9629

0,9641

0,9654

0,9667

0,9680

0,9693

0,9706

25,0

0,9573

0,9586

0,9599

0,9612

0,9625

0,9638

0,9651

0,9664

0,9677

0,9690

25,5

0,9557

0,9570

0,9583

0,9596

0,9609

0,9622

0,9635

0,9648

0,9661

0,9674

26,0

0,9541

0,9554

0,9567

0,9580

0,9593

0,9606

0,9619

0,9632

0,9644

0,9658

26,5

0,9526

0,9538

0,9551

0,9564

0,9577

0,9590

0,9603

0,9616

0,9628

0,9641

27,0

0,9510

0,9522

0,9535

0,9548

0,9561

0,9574

0,9587

0,9600

0,9612

0,9625

27,5

0,9494

0,9506

0,9519

0,9532

0,9545

0,9558

0,9571

0,9584

0,9596

0,9609

28,0

0,9478

0,9491

0,9504

0,9517

0,9529

0,9542

0,9555

0,9568

0,9580

0,9593

28,5

0,9462

0,9475

0,9488

0,9501

0,9513

0,9526

0,9539

0,9552

0,9565

0,9577

29,0

0,9447

0,9459

0,9472

0,9485

0,9498

0,9511

0,9523

0,9536

0,9549

0,9562

29,5

0,9431

0,9444

0,9457

0,9469

0,9482

0,9495

0,9507

0,9520

0,9533

0,9546

30,0

0,9416

0,9428

0,9441

0,9454

0,9466

0,9479

0,9492

0,9505

0,9517

0,9530

Продолжение

Температура, °С

K при давлении, кПа (мм рт. ст.)

99,992 (750)

100,125 (751)

100,258 (752)

100,391 (753)

100,525 (754)

100,658 (755)

100,791 (756)

100,925 (757)

100,058 (758)

101,191 (759)

10,0

1,0217

1,0231

1,0245

1,0258

1,0272

1,0285

1,0299

1,0312

1,0326

1,0340

10,5

1,0199

1,0213

1,0226

1,0240

1,0254

1,0267

1,0281

1,0294

1,0308

1,0321

11,0

1,0181

1,0195

1,0208

1,0222

1,0236

1,0249

1,0263

1,0276

1,0290

1,0303

11,5

1,0163

1,0177

1,0191

1,0204

1,0218

1,0231

1,0245

1,0258

1,0272

1,0285

12,0

1,0145

1,0159

1,0173

1,0186

1,0200

1,0213

1,0227

1,0240

1,0254

1,0267

12,5

1,0127

1,0141

1,0155

1,0168

1,0182

1,0195

1,0209

1,0222

1,0236

1,0249

13,0

1,0110

1,0123

1,0137

1,0150

1,0164

1,0177

1,0191

1,0204

1,0218

1,0231

13,5

1,0092

1,0106

1,0119

1,0133

1,0146

1,0160

1,0173

1,0186

1,0200

1,0213

14,0

1,0075

1,0088

1,0102

1,0115

1,0129

1,0142

1,0155

1,0169

1,0182

1,0195

14,5

1,0057

1,0071

1,0084

1,0097

1,0111

1,0124

1,0138

1,0151

1,0165

1,0178

15,0

1,0040

1,0053

1,0067

1,0080

1,0093

1,0107

1,0120

1,0133

1,0147

1,0160

15,5

1,0022

1,0036

1,0049

1,0062

1,0076

1,0089

1,0103

1,0116

1,0129

1,0142

16,0

1,0005

1,0018

1,0032

1,0045

1,0058

1,0072

1,0085

1,0098

1,0112

1,0125

16,5

0,9988

1,0001

1,0015

1,0028

1,0041

1,0054

1,0068

1,0081

1,0094

1,0107

17,0

0,9970

0,9984

0,9997

1,0010

1,0024

1,0037

1,0050

1,0063

1,0077

1,0090

17,5

0,9953

0,9967

0,9980

0,9993

1,0007

1,0020

1,0033

1,0046

1,0060

1,0073

18,0

0,9936

0,9949

0,9963

0,9976

0,9989

1,0002

1,0016

1,0029

1,0042

1,0055

18,5

0,9919

0,9932

0,9946

0,9959

0,9972

0,9985

0,9999

1,0012

1,0025

1,0038

19,0

0,9902

0,9915

0,9929

0,9942

0,9955

0,9968

0,9982

0,9995

1,0008

1,0021

19,5

0,9885

0,9898

0,9912

0,9925

0,9938

0,9951

0,9964

0,9977

0,9991

1,0004

20,0

0,9868

0,9882

0,9895

0,9908

0,9921

0,9934

0,9947

0,9960

0,9974

0,9987

20,5

0,9851

0,9865

0,9878

0,9891

0,9904

0,9917

0,9930

0,9943

0,9957

0,9970

21,0

0,9835

0,9848

0,9861

0,9874

0,9887

0,9900

0,9914

0,9927

0,9940

0,9953

21,5

0,9818

0,9831

0,9844

0,9857

0,9871

0,9884

0,9897

0,9910

0,9923

0,9936

22,0

0,9801

0,9815

0,9828

0,9841

0,9854

0,9867

0,9880

0,9893

0,9906

0,9919

22,5

0,9785

0,9798

0,9811

0,9824

0,9837

0,9850

0,9863

0,9876

0,9889

0,9902

23,0

0,9768

0,9781

0,9795

0,9807

0,9821

0,9833

0,9847

0,9859

0,9873

0,9885

23,5

0,9752

0,9765

0,9778

0,9791

0,9804

0,9817

0,9830

0,9843

0,9856

0,9869

24,0

0,9735

0,9748

0,9762

0,9774

0,9788

0,9800

0,9813

0,9826

0,9839

0,9852

24,5

0,9719

0,9732

0,9745

0,9758

0,9771

0,9784

0,9797

0,9810

0,9823

0,9836

25,0

0,9703

0,9716

0,9729

0,9742

0,9755

0,9767

0,9781

0,9793

0,9806

0,9819

25,5

0,9686

0,9699

0,9713

0,9725

0,9738

0,9751

0,9764

0,9777

0,9790

0,9803

26,0

0,9670

0,9683

0,9696

0,9706

0,9722

0,9735

0,9748

0,9761

0,9774

0,9786

26,5

0,9654

0,9667

0,9680

0,9693

0,9706

0,9719

0,9732

0,9744

0,9757

0,9770

27,0

0,9638

0,9651

0,9664

0,9677

0,9690

0,9702

0,9715

0,9728

0,9741

0,9754

27,5

0,9622

0,9635

0,9648

0,9661

0,9674

0,9686

0,9699

0,9712

0,9725

0,9737

28,0

0,9606

0,9619

0,9632

0,9645

0,9657

0,9670

0,9683

0,9696

0,9709

0,9721

28,5

0,9590

0,9603

0,9616

0,9629

0,9641

0,9654

0,9667

0,9680

0,9693

0,9705

29,0

0,9574

0,9587

0,9600

0,9613

^0,9625

0,9638

0,9651

0,9664

0,9676

0,9689

29,5

0,9558

0,9571

0,9584

0,9597

0,9610

0,9622

0,9635

0,9648

0,9660

0,9673

30,0

0,9543

0,9555

0,9568

0,9581

0,9594

0,9606

0,9619

0,9632

0,9645

0,9657

Продолжение

Температура, °С

K при давлении, кПа (мм рт. ст.)

101,325 (760)

101,458 (761)

101,591 (762)

101,725 (763)

101,858 (764)

101,991 (765)

102,125 (766)

102,258 (767)

102,391 (768)

102,525 (769)

10,0

1,0353

1,0367

1,0381

1,0394

1,0408

1,0422

1,0435

1,0449

1,0462

1,0476

10,5

1,0335

1,0349

1,0362

1,0376

1,0389

L0403

1,0417

1,0430

1,0444

1,0457

11,0

1,0317

1,0331

1,0344

1,0358

1,0371

1,0385

1,0398

1,0412

1,0425

1,0439

11,5

1,0299

1,0312

1,0326

1,0340

1,0353

1,0367

1,0380

1,0394

1,0407

1,0421

12,0

1,0281

1,0294

1,0308

1,0321

1,0335

1,0348

1,0362

1,0375

1,0389

1,0402

12,5

1,0263

1,0276

1,0290

1,0309

1,0317

1,0330

1,0344

1,0357

1,0371

1,0384

13,0

1,0245

1,0258

1,0272

1,0285

1,0299

1,0312

1,0326

1,0339

1,0352

1,0366

13,5

1,0227

1,0240

1,0254

1,0267

1,0281

1,0294

1,0308

1,0321

1,0334

1,0348

14,0

1,0209

1,0223

1,0236

1,0249

1,0263

1,0276

1,0290

1,0303

1,0316

1,0330

14,5

1,0191

1,0205

1,0218

1,0232

1,0245

1,0258

1,0272

1,0285

1,0298

1,0312

15,0

1,0174

1,0187

1,0200

1,0214

1,0227

1,0241

1,0254

1,0267

1,0281

1,0294

15,5

1,0156

1,0169

1,0183

1,0196

1,0209

1,0223

1,0236

1,0250

1,0263

1,0276

16,0

1,0138

1,0152

1,0165

1,0179

1,0192

1,0205

1,0218

1,0232

1,0245

1,0258

16,5

1,0121

1,0134

1,0147

1,0161

1,0174

1,0188

1,0201

1,0214

1,0227

1,0241

17,0

1,0103

1,0117

1,0130

1,0143

1,0157

1,0170

1,0183

1,0197

1,0210

1,0223

17,5

1,0086

1,0099

1,0113

1,0126

1,0139

1,0152

1,0166

1,0179

1,0192

1,0206

18,0

1,0069

1,0082

1,0095

1,0109

1,0122

1,0135

1,0148

1,0162

1,0175

1,0188

18,5

1,0051

1,0065

1,0078

1,0093

1,0104

1,0118

1,0131

1,0144

1,0157

1,0170

19,0

1,0034

1,0048

1,0061

1,0074

1,0087

1,0100

1,0113

1,0127

1,0140

1,0153

19,5

1,0017

1,0030

1,0043

1,0057

1,0070

1,0083

1,0096

1,0109

1,0122

1,0136

20,0

1,0000

1,0018

1,0026

1,0040

1,0053

1,0066

1,0079

1,0092

1,0105

1,0118

20,5

0,9983

0,9996

1,0009

1,0022

1,0035

1,0049

1,0062

1,0075

1,0088

1,0101

21,0

0,9966

0,9979

0,9992

1,0005

1,0018

1,0032

1,0045

1,0058

1,0071

1,0084

21,5

0,9949

0,9962

0,9975

0,9988

1,0001

1,0015

1,0028

1,0041

1,0054

1,0067

22,0

0,9932

0,9945

0,9958

0,9972

0,9984

0,9998

1,0011

1,0024

1,0037

1,0050

22,5

0,9915

0,9929

0,9941

0,9955

0,9968

0,9981

0,9994

1,0007

1,0020

1,0033

23,0

0,9899

0,9912

0,9925

0,9938

0,9951

0,9963

0,9977

0,9990

1,0003

1,0016

23,5

0,9882

0,9895

0,9908

0,9921

0,9934

0,9947

0,9960

0,9973

0,9986

0,9999

24,0

0,9865

0,9878

0,9891

0,9904

0,9917

0,9930

0,9943

0,9956

0,9969

0,9982

24,5

0,9849

0,9862

0,9875

0,9888

0,9901

0,9914

0,9926

0,9939

0,9952

0,9965

25,0

0,9832

0,9845

0,9858

0,9871

0,9884

0,9897

0,9910

0,9923

0,9936

0,9949

25,5

0,9816

0,9829

0,9842

0,9855

0,9867

0,9880

0,9893

0,9906

0,9919

0,9932

26,0

0,9799

0,9812

0,9825

0,9838

0,9851

0,9864

0,9877

0,9890

0,9902

0,9915

26,5

0,9783

0,9796

0,9809

0,9822

0,9834

0,9847

0,9860

0,9873

0,9886

0,9899

27,0

0,9767

0,9780

0,9792

0,9805

0,9818

0,9831

0,9844

0,9857

0,9869

0,9882

27,5

0,9750

0,9763

0,9776

0,9789

0,9802

0,9815

0,9827

0,9840

0,9853

0,9866

28,0

0,9734

0,9747

0,9760

0,9773

0,9785

0,9798

0,9811

0,9824

0,9837

0,9850

28,5

0,9718

0,9731

0,9744

0,9757

0,9769

0,9782

0,9795

0,9808

0,9820

0,9833

29,0

0,9702

0,9715

0,9727

0,9740

0,9753

0,9766

0,9778

0,9791

0,9804

0,9817

29,5

0,9686

0,9699

0,9711

0,9724

0,9737

0,9750

0,9762

0,9775

0,9788

0,9801

30,0

0,9670

0,9683

0,9695

0,9708

0,9721

0,9734

0,9746

0,9759

0,9772

0,9784

Окончание

Температура, °С

K при давлении, кПа (мм рт. ст.)

102,658 (770)

102,791 (771)

102,925 (772)

103,057 (773)

103,191 (774)

103,325 (775)

103,458 (776)

103,591 (777)

103,725 (778)

103,858 (779)

103,991 (780)

10,0

1,0490

1,0503

1,0517

1,0530

1,0544

1,0558

1,0571

1,0581

1,0599

1,0612

1,0626

10,5

1,0471

1,0485

1,0498

1,0512

1,0526

1,0539

1,0553

1,0566

1,0580

1,0593

1,0607

11,0

1,0453

1,0466

1,0480

1,0493

1,0507

1,0520

1,0534

1,0548

1,0561

1,0575

1,0588

11,5

1,0434

1,0448

1,0462

1,0475

1,0489

1,0502

1,0516

1,0529

1,0543

1,0556

1,0570

12,0

1,0416

1,0429

1,0443

1,0456

1,0470

1,0484

1,0497

1,0511

1,0524

1,0538

1,0551

12,5

1,0398

1,0411

1,0425

1,0438

1,0452

1,0465

1,0479

1,0492

1,0506

1,0519

1,0533

13,0

1,0380

1,0393

1,0407

1,0420

1,0434

1,0447

1,0460

1,0474

1,0487

1,0501

1,0514

13,5

1,0362

1,0375

1,0388

1,0402

1,0415

1,0429

1,0442

1,0455

1,0469

1,0481

1,0496

14,0

1,0344

1,0357

1,0370

1,0384

1,0397

1,0410

1,0424

1,0437

1,0451

1,0464

1,0478

14,5

1,0326

1,0339

1,0352

1,0366

1,0379

1,0392

1,0406

1,0419

1,0433

1,0446

1,0459

15,0

1,0308

1,0321

1,0334

1,0348

1,0361

1,0374

1,0388

1,0401

1,0415

1,0428

1,0441

15,5

1,0290

1,0303

1,0316

1,0330

1,0343

1,0356

1,0370

1,0383

1,0397

1,0410

1,0423

16,0

1,0272

1,0285

1,0299

1,0312

1,0325

1,0338

1,0352

1,0365

1,0379

1,0392

1,0405

16,5

1,0254

1,0267

1,0281

1,0294

1,0307

1,0321

1,0334

1,0347

1,0361

1,0374

1,0387

17,0

1,0237

1,0250

1,0263

1,0276

1,0290

1,0303

1,0316

1,0329

1,0343

1,0356

1,0369

17,5

1,0219

1,0232

1,0245

1,0259

1,0272

1,0285

1,0298

1,0313

1,0325

1,0338

1,0351

18,0

1,0201

1,0214

1,0228

1,0241

1,0254

1,0267

1.0281

1,0294

1,0307

1,0320

1,0334

18,5

1,0184

1,01.97

1,0210

1,0223

1,0237

1,0250

1,0263

1,0276

1,0290

1,0303

1,0316

19,0

1,0166

1,0179

1,0193

1,0206

1,0219

1,0232

1,0246

1,0259

1,0272

1,0285

1,0298

19,5

1,0149

1,0162

1,0175

1,0188

1,0202

1,0215

1,0228

1,0241

1,0254

1,0267

1,0281

20,0

1,0132

1,0145

1,0158

1,0171

1,0184

1,0197

1,0211

1,0224

1,0237

1,0250

1,0263

20,5

1,0114

1,0127

1,0141

1,0154

1,0167

1,0180

1,0193

1,0205

1,0219

1,0232

1,0246

21,0

1,0097

1,0110

1,0123

1,0136

1,0150

1,0163

1,0176

1,0189

1,0202

1,0215

1,0228

21,5

1,0080

1,0093

1,0106

1,0119

1,0132

1,0145

1,0159

1,0171

1,0185

1,0198

1,0211

22,0

1,0063

1,0076

1,0089

1,0102

1,0115

1,0128

1,0141

1,0154

1,0167

1,0180

1,0194

22,5

1,0046

1,0059

1,0072

1,0085

1,0098

1,0111

1,0124

1,0137

1,0150

1,0163

1,0176

23,0

1,0029

1,0042

1,0055

1,0068

1,0081

1,0094

1,0107

1,0120

1,0133

1,0146

1,0159

23,5

1,0012

1,0025

1,0038

1,0051

1,0064

1,0077

1,0090

1,0103

1,0116

1,0129

1,0142

24,0

0,9995

1,0008

1,0021

1,0034

1,0047

1,0060

1,0073

1,0086

1,0099

1,0112

1,0125

24,5

0,9978

0,9991

1,0004

1,0017

1,0030

1,0043

1,0056

1,0069

1,0082

1,0095

1,0108

25,0

0,9962

0,9974

0,9988

1,0000

1,0013

1,0026

1,0039

1,0052

1,0065

1,0078

1,0091

25,5

0,9945

0,9958

0,9971

0,9984

0,9997

1,0009

1,0022

1,0035

1,0048

1,0061

1,0074

26,0

0,9928

0,9941

0,9954

0,9967

0,9980

0,9993

1,0006

1,0018

1,0031

1,0044

1,0057

26,5

0,9912

0,9925

0,9938

0,9950

0,9963

0,9976

0,9989

1,0002

1,0015

1,0027

1,0040

27,0

0,9895

0,9908

0,9921

0,9934

0,9947

0,9959

0,9972

0,9985

0,9998

1,0011

1,0024

27,5

0,9879

0,9892

0,9904

0,9917

0,9930

0,9943

0,9956

0,9968

0,9981

0,9994

1,0007

28,0

0,9862

0,9875

0,9888

0,9901

0,9914

0,9926

0,9939

0,9952

0,9965

0,9977

0,9990

28,5

0,9846

0,9859

0,9872

0,9884

0,9897

0,9910

0,9923

0,9935

0,9948

0,9961

0,9974

29,0

0,9830

0,9842

0,9855

0,9868

0,9881

0,9893

0,9906

0,9919

0,9932

0,9944

0,9957

29,5

0,9814

0,9826

0,9839

0,9852

0,9864

0,9877

0,9890

0,9902

0,9915

0,9928

0,9941

30,0

0,9797

0,9810

0,9823

0,9835

0,9848

0,9861

0,9874

0,9886

0,9899

0,9912

0,9924

ПРИЛОЖЕНИЕ В
(справочное)
Пересчет плотности и относительной плотности газа при различных условиях температуры и давлении 101,325 кПа

1. Плотность газа при температуре 20ºС и 101,325 кПа пересчитывают на температуры 0 и 15ºС и давление 101,325 кПа по формулам:

ρ0 = ρ20·1,073,

ρ15 = ρ20·1,0174,

где 1,073 и 1,0174  - коэффициенты пересчета в зависимости от температуры.

2. Относительную плотность газа вычисляют по плотности газа при соответствующих условиях (температурах 0, 15, 20ºС и давлении 101,325 кПа) по формулам:

d0 = ρ0 : 1,2929,

dl5 = ρ15 : 1,2257,

d20 = Р20 : 1,2047,

где 1,2929; 1,2257 и 1,2047 - плотности сухого воздуха соответственно при температурах 0, 15 и 20ºС и давлении 101,325 кПа, кг/м3.



Ключевые слова: газы, плотность, метод определения плотности, пикнометрический метод








Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Отопление и газоснабжение >>





Смотри также: Каталог «Отопление и газоснабжение» >>
Фотогалереи (22) >>
Статьи (285) >>
ГОСТы (109) >>
СНиПы (11) >>
Нормативные документы (4) >>
ВСН (2) >>
Задать вопрос в форуме >>
Строительные блоги (46) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
