МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА
Метод определения ударной твердости

ГОСТ
16483.16-81

Wood.
Method for determination of impact hardness

Дата введения 01.01.83

Настоящий стандарт распространяется на древесину и устанавливает метод определения ударной твердости, сущность которого состоит в определении площади проекции отпечатка от удара шарика, свободно падающего с заданной высоты, и вычислении ударной твердости как отношения потенциальной энергии шарика к площади проекции.

Стандарт полностью соответствует СТ СЭВ 2367-80 и ИСО 3351-75.

1. ОТБОР ОБРАЗЦОВ

1.1. Изготовление, влажность, количество и метод отбора образцов по ГОСТ 16483.0.

1.2. Образцы должны иметь форму прямоугольной призмы сечением 20´20 мм и длиной вдоль волокон 150 мм.

2. АППАРАТУРА

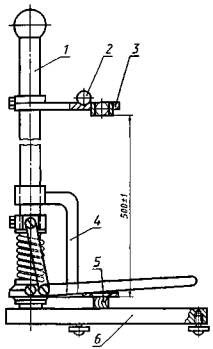

Приспособление, схема которого показана на чертеже, состоящее из:

- стального шарика плотностью 7,8 г/см3 и диаметром (25 ± 0,05) мм;

- устройства для опускания шарика с высоты (500 ± 1) мм;

- массивной опорной плиты и механизма для прижима образца к плите. Измерительная лупа для измерения размеров отпечатков с погрешностью не более 0,1 мм. Копировальная бумага.

Аппаратура для определения влажности древесины по ГОСТ 16483.7.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Образец с наложенной на него копировальной бумагой плотно прижимают к опорной плите прибора. Ударом стального шарика, свободно падающего с высоты 500 мм, считая от нижней точки поверхности шарика, на поверхности радиального или тангентального разрезов образца наносят по три отпечатка. Расстояние между центрами отпечатков должно быть (40 ± 5) мм.

3.2. Размеры отпечатков d1 и d2 на образце измеряют с погрешностью не более 0,1 мм в направлении поперек и вдоль волокон.

3.3. После испытания определяют влажность образцов по ГОСТ 16483.7. В качестве пробы на влажность берут часть образца с отпечатками длиной 100 мм и шириной 5 мм. Минимальное количество испытываемых на влажность образцов должно соответствовать ГОСТ 16483.0.

1 - стойка; 2 - шарик; 3 - держатель; 4 - устройство для прижима образна; 5 - образец; 6 - опорная плита

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Ударную твердость (HWy) образца при влажности (W) в момент испытания в Дж/см2 вычисляют по формуле

                                                                                          (1)

где m - масса шарика, кг;

g - ускорение силы тяжести, м/с2;

h - высота падения шарика, м;

d1 и d2 - размеры отпечатков в направлении поперек и вдоль волокон, см.

Рассчитывают среднее арифметическое результатов трех измерений на одном и том же образце и выражают результат с точностью до 0,01 Дж/см2.

4.2. При необходимости ударную твердость (HWy) приводят к влажности 12 % с точностью до 0,01 Дж/см2 по формуле, справедливой для влажности (12 ± 3) %

H12 = HWy [1 + α(W - 12)],                                                                        (2)

где α - поправочный коэффициент на влажность, равный 0,02 для всех пород;

W - влажность древесины в момент испытания, %;

при влажности образца, равной или больше предела гигроскопичности

H12y = HWy·K30,

где K30 - пересчетный коэффициент при влажности 30 %, равный:

1,300 - для хвойных (кроме лиственницы) пород;

1,335 - для лиственницы;

1,285 - для кольцесосуцистых пород;

1,180 - для рассеяннососудистых пород.

4.3. Коэффициент неоднородности ударной твердости (β) образца вычисляют по формуле

                                                                                              (3)

где  - среднее арифметическое измерений размеров трех отпечатков по направлению поперек волокон;

 - среднее арифметическое измерений размеров трех отпечатков по направлению вдоль волокон.

Результаты вычисляют с точностью до 0,01.

4.4. Статистические величины ударной твердости и коэффициента неоднородности ударной твердости вычисляют с точностью соответственно до 0,01 Дж/см2 и 0,01.

4.5. Результаты измерений и расчетов заносят в протокол согласно приложению.

ПРИЛОЖЕНИЕ
Рекомендуемое

ПРОТОКОЛ
испытаний древесины на ударную твердость

Порода___________________________

Температура воздуха t, °С ________________

Высота падения шарика h, м_________

Степень насыщенности воздуха φ, %_______



Маркировка образца

Номер отпечатка

Размер отпечатка, мм

Влажность образцов W, %

Ударная твердость на поверхности Дж/см2

Коэффициент неоднородности ударной твердости образца β

Примечание

поперек волокон d1

вдоль волокон d2

Среднее арифметическое размеров трех отпечатков по направлениям

радиальной HWy

тангентальной HWy

H12

поперек волокон

вдоль волоков



























«_____»_________________19_____

Подпись_________________________

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Минлесбумпромом СССР

РАЗРАБОТЧИКИ

A.M. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 21.01.81 № 134

3. ВЗАМЕН ГОСТ 16483.16-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела, пункта

ГОСТ 16483.0-89

1.1, 3.3

ГОСТ 16483.7-71

Разд. 2, 3.3

5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ПЕРЕИЗДАНИЕ (июнь 1999 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 9-87)
