ГОСТ 16289-86



УДК 691.11.028.2:006.354                                                                                                 Группа Ж32



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ТРОЙНЫМ

ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ



Типы, конструкция и размеры



Wooden windows and balcony doors of triple glazing

for dwelling and public buildings.

Types, structure and dimensions



ОКП 53 6133

      Дата введения 1987-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР



РАЗРАБОТЧИКИ



И.В.Строков (руководитель темы); Б.А.Филозофович; И.С.Посельская; Г.Г.Коваленко; Н.Н.Цаплев, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов



2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 14.11.85 N 192



3. ВЗАМЕН ГОСТ 16289-80



4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



Обозначение НТД, на который дана ссылка

Номер пункта, приложения

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 111-90

2.7

ГОСТ 5088-94

2.6, приложение 3

ГОСТ 538-88

Приложение 3

ГОСТ 5090-80

2.5, приложение 3

ГОСТ 1145-80

Приложение 6

ГОСТ 5091-78

Приложение 3

ГОСТ 2697-83

2.2

ГОСТ 8242-88

2.2

ГОСТ 4598-86

2.2

ГОСТ 10174-90

2.8

ГОСТ 5087-80

Приложение 3

ГОСТ 23166-78

2.1, приложение 3



5. ПЕРЕИЗДАНИЕ



6. ВНЕСЕНА поправка к ГОСТ 16289-86, опубликованная в ИУС N 8 1997 г.



Настоящий стандарт распространяется на деревянные окна и балконные двери с тройным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.



1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ



1.1. Окна и балконные двери изготовляют по настоящему стандарту с раздельноспаренными переплетами и дверными полотнами.



1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий - указанным на черт.1 и в приложении 1; для общественных зданий - указанным на черт.2 и в приложении 2.



Окна и балконные двери, приведенные на черт.1, допускается применять и для общественных зданий.



1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М=100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт.1 за счет увеличения ширины широких створок, а окно размерами 15-6 модулей - шириной на 70 мм меньше указанной на черт.1, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.



1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком - в негативном изображении.



1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:



Х

Х

Х

-

Х

Х

Х



















Обозначение настоящего стандарта















Буквы, означающие: А, В и Г - варианты рисунков одного размера; Н - окно в негативном  изображении; Л - левое окно или левую балконную дверь















Ширина проема, дм















Высота проема, дм















Тип изделия: РС - с раздельноспаренными переплетами и дверными полотнами















Вид изделия: О - окно; Б - балконная дверь





Примеры условных обозначений



Окно правое типа РС для проема высотой 15 и шириной 9 дм:

 ОРС15-9 ГОСТ 16289-86



То же, левое:

 ОРС15-9Л ГОСТ 16289-86



Окно типа РС для проема высотой 15 и шириной 13,5 дм, с форточной створкой:



ОРС15-13,5 ГОСТ 16289-86



То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):



ОРС18-18В ГОСТ 16289-86



То же, в негативном изображении:

 ОРС18-18ВН ГОСТ 16289-86



Дверь балконная правая типа РС для проема высотой 22 и шириной 7,5 дм:



БРС22-7,5 ГОСТ 16289-86



То же, левая:

БРС22-7,5 Л ГОСТ 16289-86

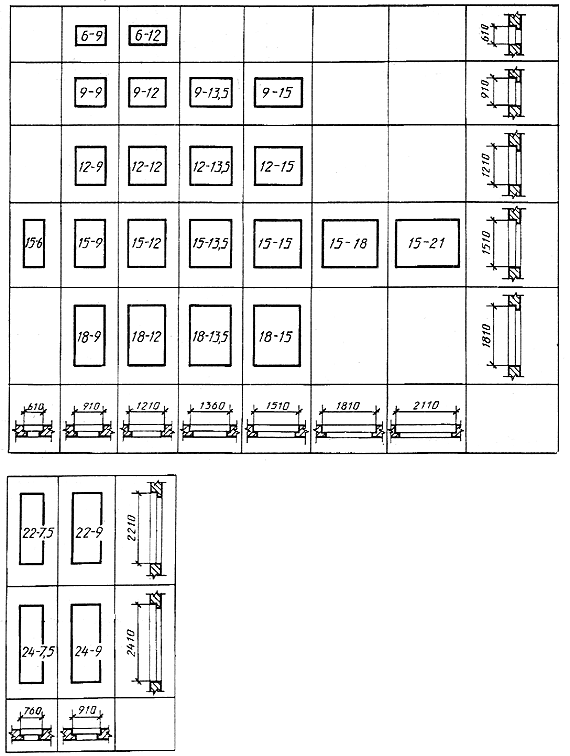

Типы и габаритные размеры окон и балконных дверей

жилых зданий



Черт.1











Типы и габаритные размеры окон и балконных дверей

общественных зданий



Черт.2



Примечания к черт.1 и 2.



1. Схемы изделий изображены со стороны фасада.



2. Цифры над схемами изделий означают размеры проемов в модулях.





2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ





2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

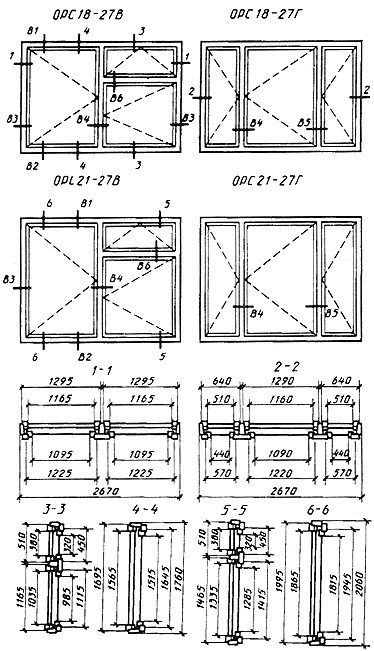

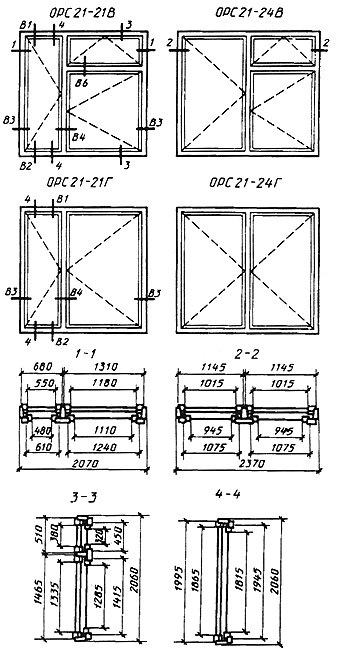

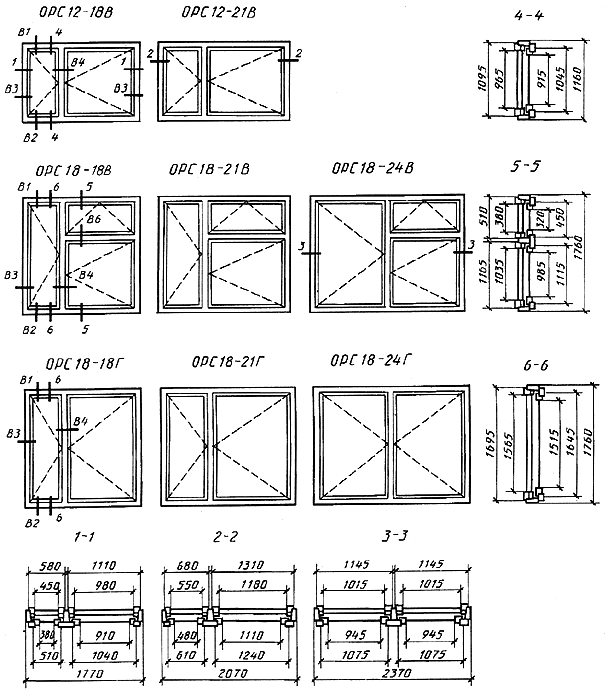

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт.3-6, размеры сечений - на черт.7-15; для общественных зданий на черт.16-22, размеры сечений - на черт.23-32.

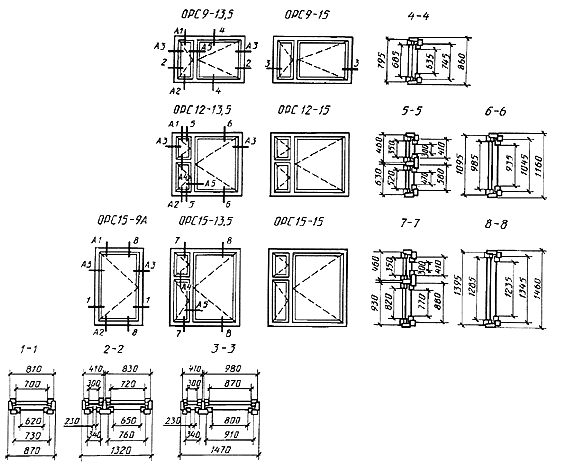

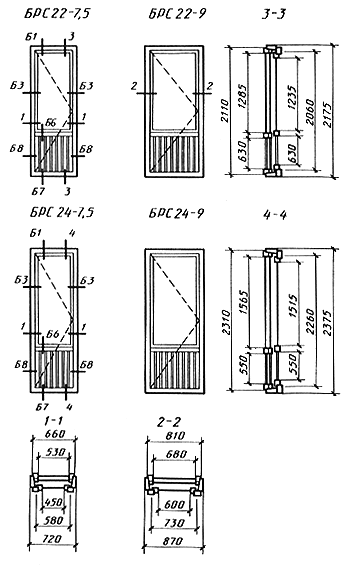

Конструкция, форма, основные размеры и марки окон

и балконных дверей жилых зданий





Черт.3



2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей и по наружным сторонам коробок.



На чертежах, приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и изделий в миллиметрах.



2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками - одно отверстие посередине створок.





Черт.4



2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги - фрамужными приборами по ГОСТ 5090.



2.6. Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.



Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.



2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111 толщиной 2,5-3 мм, а для общественных зданий - толщиной 3-4 мм.



Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.



2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.



2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.



2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.



2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.



2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в приложении 4, спецификация стекол для окон и балконных дверей общественных зданий - в приложении 5; фрамужный соединитель и ручка-упор приведены в приложении 6.



  Черт.5



  Черт.6

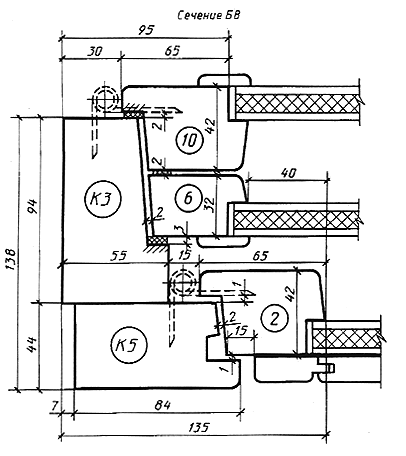

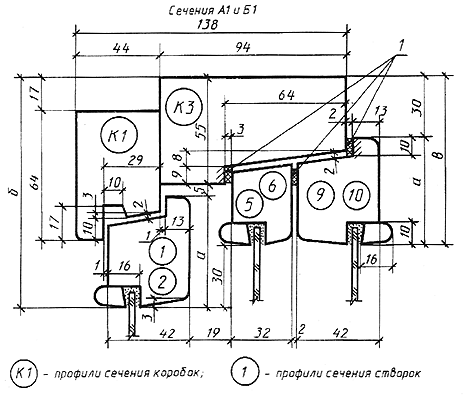

Сечения по притворам окон и балконных дверей

жилых зданий





Сечения

а

б

в

Детали

А1

55

115

85

1

5

9

Б1

65

125

95

2

6

10



Примечание. Допускается размеры раскладки по стеклу уменьшать на 1 мм.







Черт.7







1 - уплотняющие прокладки; 2 - отверстие диаметром 10 мм для отвода воды

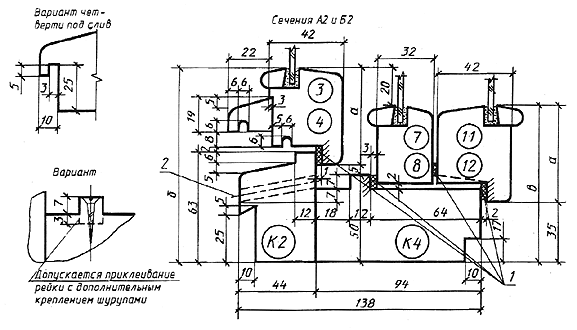

Черт.8



Сечение

а

б

 в

Деталь

А2

55

110

90

3

7

11

Б2

65

120

100

4

8

12



Примечание. Вариант отлива из алюминия см. черт.10.

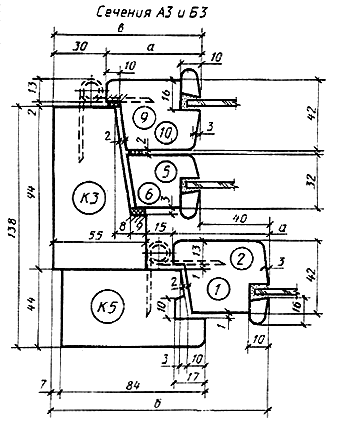

Сечение

а

б

в

Деталь

А3

55

125

85

1

5

9

Б3

65

135

95

2

6

10



Черт.9











Сечение

а

б

в

Деталь

А4

55

165

115

1

5

9

3

7

11

Б4

65

185

135

2

6

10

4

8

12

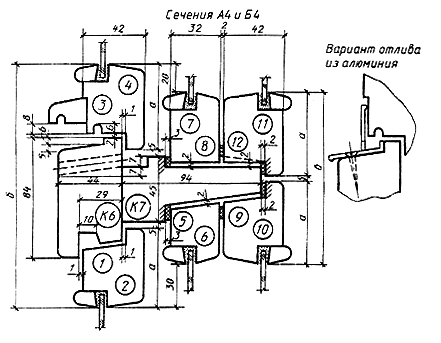

Черт.10

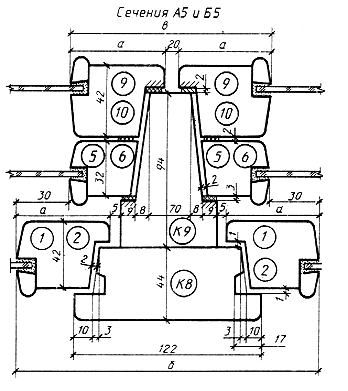

Сечение

а

б

в

Деталь

А5

55

190

130

1

5

9

Б5

65

210

150

2

6

10



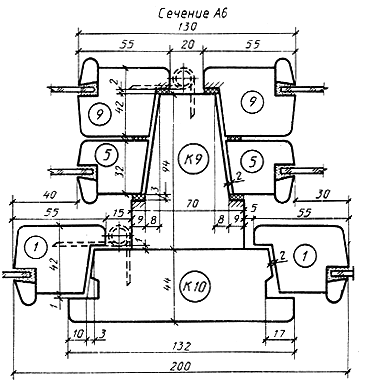

Черт.11







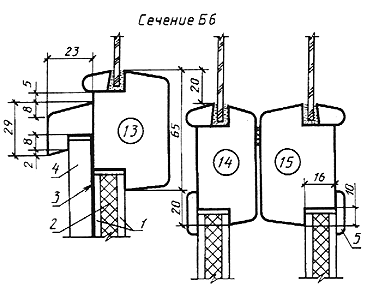

Черт.12





1 - твердая ДВП толщиной 3,2-4 мм по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладка



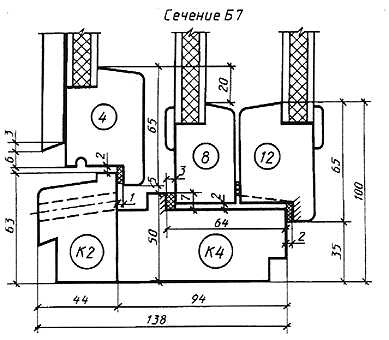

Черт.13





Черт.14



Черт.15

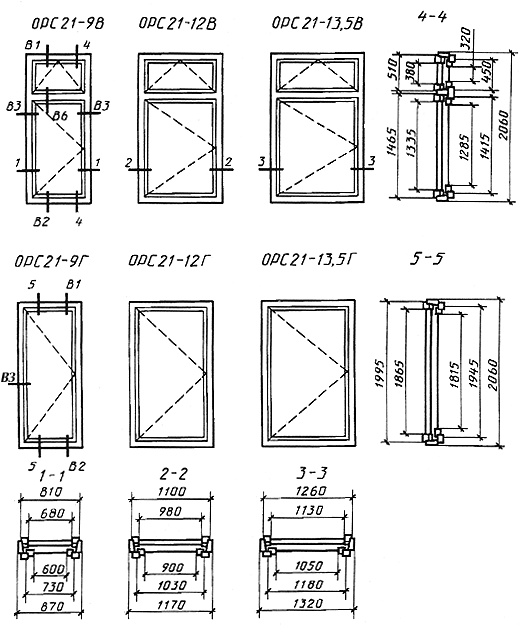

Конструкция, форма, основные размеры и марки окон

и балконных дверей общественных зданий





Черт.16





Черт.17





 Черт.18





Черт.19





Черт.20



 Черт.21



 Черт.22

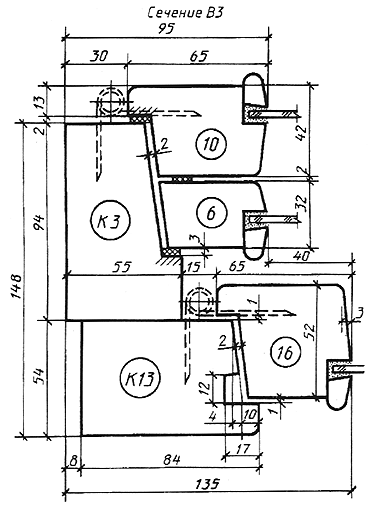

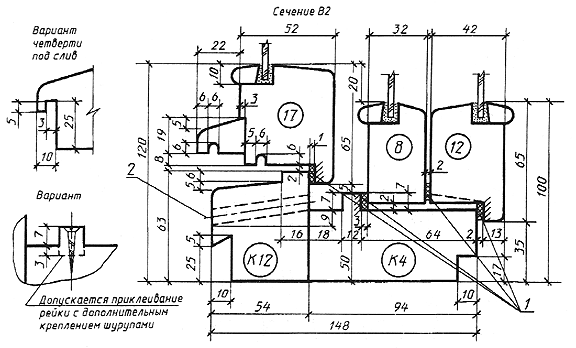

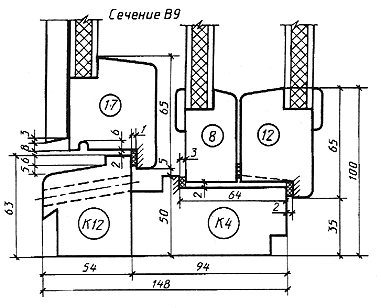

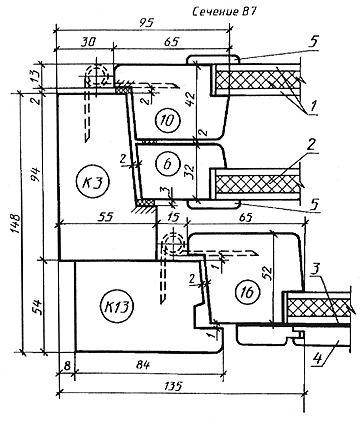

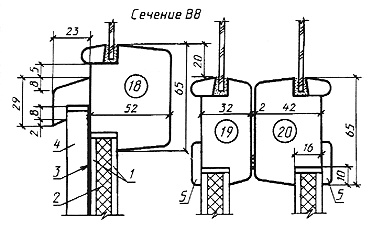

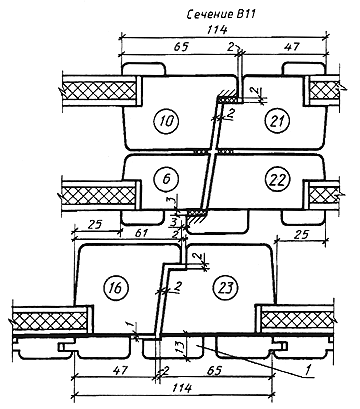

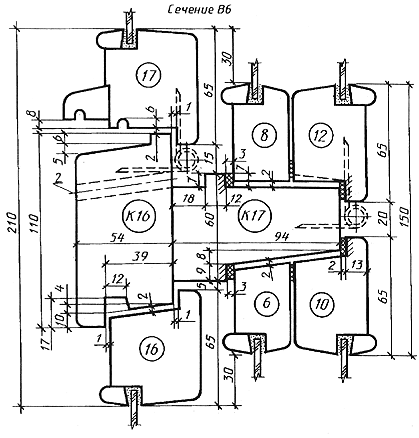

Сечения по притворам окон и балконных дверей

общественных зданий



1 - уплотняющие прокладки

Черт.23



1 - уплотняющие прокладки; 2 - отверстие диаметром 10 мм для отвода воды



Черт.24





Черт.25

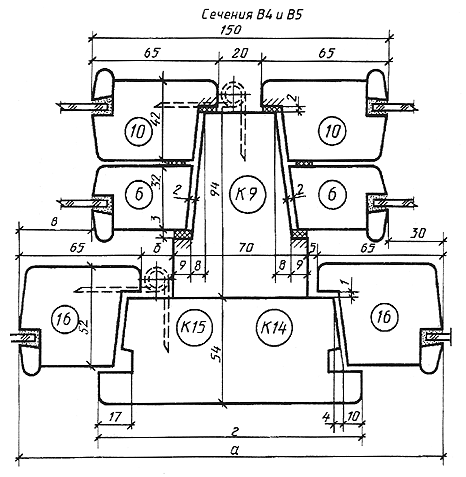

Сечение

а

б

в

г

Деталь

В4

210

5

30

124

К14

В5

220

15

40

134

К15



Примечание. Петля для сечения В5.



Черт.26





Черт.27

Примечание. Заполнение полотен см. черт.29.

Черт.28





1 - твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладка



Черт.29



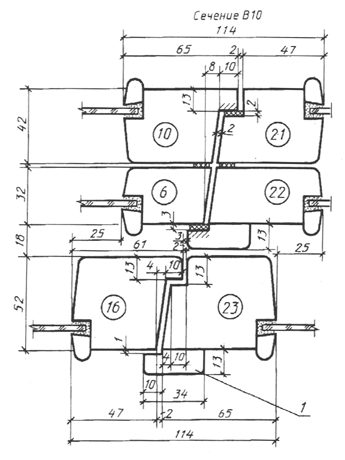

Черт.30



Черт.31

Черт.32

1 -нащельник

ПРИЛОЖЕНИЕ 1

Справочное



ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ





Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.







ПРИЛОЖЕНИЕ 2

Справочное



ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ





Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.















































ПРИЛОЖЕНИЕ 3

Рекомендуемое

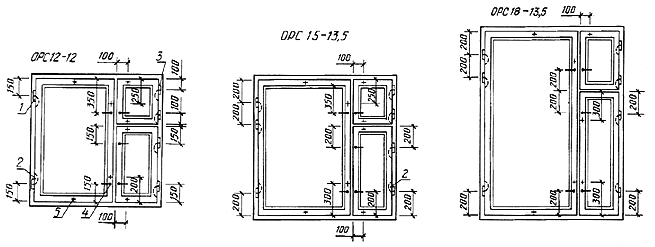

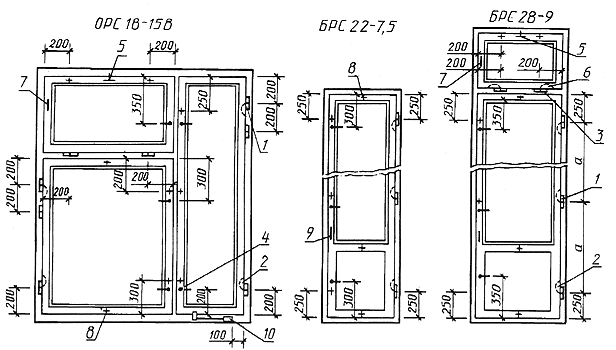

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И

БАЛКОННЫХ ДВЕРЯХ

(примеры)



1 - петля ПВ1-100Л для внутренних створок, ПВ2-100-1 для наружных створок; 2 - петля ПВ3-1 для спаривания; 3 - петля ПВ1-80П для внутренних створок, ПВ2-75-1 для наружных створок; 4 - завертка ЗР2-1 для внутренних створок; ЭР2-2 для наружных створок со съемной ручкой; 5 - стяжка СТ



Черт.1

1 - петля ПВ1-100П для внутренних, ПВ2-100-1 для наружных створок; 2 - петля ПВ3-1 для спаривания; 3 - петля ПВ2-100-2 для наружных и внутренних фрамуг; 4 - завертка ЗР2-1 для внутренних створок; ЭР2-2 для наружных створок со съемной ручкой; 5 - прибор фрамужный ПФ2; 6 - петля ПВ3-2 для спаривания; 7 - фрамужный соединитель; 8 - стяжка СТ; 9 - ручка РС80; 10 - фиксатор ФК1



Черт.2



Примечания к черт.1 и 2:



1. Приборы для окон и балконных дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.



2. Наружные створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями.



3. Завертки показаны в открытом положении.



4. Ручки РС80 устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм от порога.



5. Фрамужный прибор показан условно.



6. Стяжки СТ располагают на створках со стороны помещения.



7. Угольники устанавливают в соответствии с п.2.13 ГОСТ 23166.



8. Фиксаторы устанавливают на узкие створки окон жилых и общественных зданий.





ПРИЛОЖЕНИЕ 4

Справочное



СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И

БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ







Размер, мм

Марка

внутренний

наружный



Высота

Ширина

Количество

Высота

Ширина

Количество

ОРС6-9

400

715

2



635

1

ОРС6-12

400

585

2

350

515

1





315





245



ОРС9-9

700

715

2

650

635

1

ОРС9-12

700

585

2

650

515

1





315





245



ОРС9-13,5

700

735

2

650

665

1





315





245



ОРС9-15

700

885

2

650

815

1





315





245



ОРС12-9

535

715

2

485

635

1



365





315







1000

585



950

515



ОРС12-12

535

315

2

485

245

1



365





315







1000

735



950

665



ОРС12-13,5

535

315

2

485

245

1



365





315







1000

885



950

815



ОРС12-15

535

315

2

485

245

1



365





315





ОРС15-6

835

415

2

785

335

1



365





315





ОРС15-9

835

715

2

785

635

1



365





315





ОРС15-9А

1300

715

2

1250

635

1



1300

585



1250

515



ОРС15-12

835

315

2

785

245

1



365





315







1300

735



1250

665



ОРС15-13,5

835

315

2

785

245

1



365





315







1300

755

2

1250

685

1

ОРС15-18



315





245





835

315

2

785

245

1



365





315







1300

685

4

1250

615

2

ОРС15-21

835

315

2

785

245

1



365





315





ОРС18-9

995

695

2

945

615

1



465





415





ОРС18-9А

1580

695

2

1530

615

1



1580

695



1530

625



ОРС18-13,5

995

315

2

945

245

1



465





415







1300

885



1250

815



ОРС15-15

835

315

2

785

245

1



365





315







1580

845



1530

775



ОРС18-15

995

315

2

945

245

1



465





415





БРС22-7,5

1300

545

2

1250

465

1

БРС22-9

1300

695

2

1250

615

1

БРС24-7,5

1580

545

2

1530

465

1

БРС24-9

1580

695

2

1530

615

1
