МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С КВАДРАТНОЙ ГОЛОВКОЙ
И СТУПЕНЧАТЫМ КОНЦОМ СО СФЕРОЙ КЛАССОВ ТОЧНОСТИ А И В

Конструкция и размеры

Square-head step-point with sphere set screws.
Product grades A and B. Construction and dimensions

ГОСТ
1486-84

Дата введения 01.01.86

1. Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 8 до 20 мм.

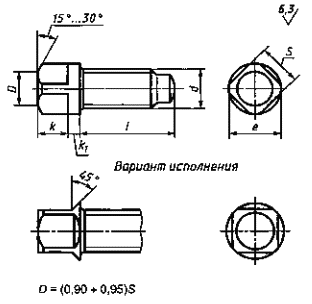

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

Номинальный диаметр резьбы d

8

10

12

16

20

Размер под ключ S

8

10

12

17

22

Высота головки k

7

8

10

14

18

Диаметр описанной окружности е

10

13

16

22

28

Высота буртика k1

2

3

3

4

5

Длина винта l

14



-

-

-

-

16





-

-

-

20







-

-

25









-

30









-

35









-

40





Стандартные длины



45

-





50

-









55

-

-







60

-

-







65

-

-

-





70

-

-

-





75

-

-

-





80

-

-

-





90

-

-

-

-



100

-

-

-

-



Пример условного обозначения винта класса точности В, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14Н, без покрытия:

Винт B.M10-6g×25.14Н ГОСТ 1486-84

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g×25.45H.40X.05 ГОСТ 1486-84

То же, из латуни Л С 59-1, без покрытия:

Винт A.M10-6g×25.32 ГОСТ 1486-84

1, 2. (Измененная редакция, Изм. № 1).

3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Недорез резьбы - нормальный по ГОСТ 10549.

4. Радиус под головкой - по ГОСТ 24670.

5. Конец винта - ступенчатый со сферой по ГОСТ 12414.

6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.

8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионно-стойкой, жаропрочной, теплоустойчивой стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.

(Измененная редакция, Изм. № 1).

9. Винты должны изготовляться с покрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.

10. Остальные технические требования - по ГОСТ 1759.0.

(Измененная редакция, Изм. № 1).

11. Теоретическая масса винтов указана в приложении.

ПРИЛОЖЕНИЕ
Справочное

Теоретическая масса 1000 шт. стальных винтов, кг

Длина винта l, мм

Номинальный диаметр резьбы d, мм

8

10

12

16

20

14

8,57

-

-

-

-

16

9,19

15,76

-

-

-

20

10,46

17,89

27,82

-

-

25

12,06

19,97

31,53

70,76

-

30

13,73

22,49

35,15

77,28

-

35

15,30

25,00

38,76

83,84

-

40

15,90

27,52

42,46

90,58

166,22

45

-

30,07

46,09

97,15

176,72

50

-

32,55

49,69

103,85

187,12

55

-

-

53,39

110,55

197,62

60

-

-

57,01

117,05

208,02

65

-

-

-

123,95

218,42

70

-

-

-

130,55

228,82

75

-

-

-

137,15

239,22

80

-

-

-

143,85

249,72

90

-

-

-

-

270,52

100

-

-

-

-

291,32

Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - для бронзы, 1,08 - для латуни.

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И. Денисова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 08.05.84 № 1590

3. ВЗАМЕН ГОСТ 1486-75

(Поправка, ИУС 1-2008).

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

10

ГОСТ 1759.1-82

6, 8

ГОСТ 1759.2-82

7, 8

ГОСТ 1759.4-87

8

ГОСТ 10549-80

3

ГОСТ 12414-94

5

ГОСТ 24670-81

4

ГОСТ 24705-2004

3

ГОСТ 25556-82

8

5. ИЗДАНИЕ с Изменением № 1, утвержденным в июле 1987 г. (ИУС 12-87)
