ГОСТ 14624-84 от 1989-07-01 Двери деревянные для производственных зданий. Типы, конструкция и размеры.

ГОСТ 14624-84

Группа Ж32


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

Wood doors for industrial buildings.

Types, construction and dimensions


ОКП 53 6138

Дата введения 1985-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


1.  РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР


2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 13.03.84 N 22


3.  ВЗАМЕН ГОСТ 14624-69 и ГОСТ 17324-71


4.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ




Обозначение НТД, на который дана ссылка


Номер пункта, приложения


ГОСТ 475-78


2.1


ГОСТ 1144-80




1.7, 2.4




ГОСТ 2697-83


1.7, 2.4


ГОСТ 4028-63


2.4


ГОСТ 4598-86


1.7, 2.4, 2.5


ГОСТ 5088-94


1.7, приложение 2


ГОСТ 5089-97


1.7, приложение 2


ГОСТ 6629-88


1.6, 2.2


ГОСТ 7338-90


1.7, 2.3


ГОСТ 8242-88


1.7, 2.4


ГОСТ 9590-76


2.5


ГОСТ 10174-90


1.7, 2.3


ГОСТ 24698-81



1.6, 2.2


5.  ПЕРЕИЗДАНИЕ. Январь 2002 г.


Настоящий  стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.

Стандарт  не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).



1. ТИПЫ И РАЗМЕРЫ


1.1.  В зависимости от назначения двери подразделяют на:

В  - внутренние;

Н  - наружные.


1.2.  В зависимости от конструкции двери подразделяют на следующие типы:

Г  - с притвором в четверть, с глухими полотнами;

О  - с притвором в четверть, с остекленными полотнами;

К  - с остекленными качающимися полотнами.


1.3.  Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.


1.4.  Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.

Двери  типа Н относят к изделиям повышенной влагостойкости.


1.5.  Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.


1.6.  Типы и размеры дверных блоков должны соответствовать указанным на черт.1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.


1.7.  Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт.3, 5, 7, 8, а наружных - на черт.4, 6, 9-11.

Размеры  проемов приведены в приложении 1.

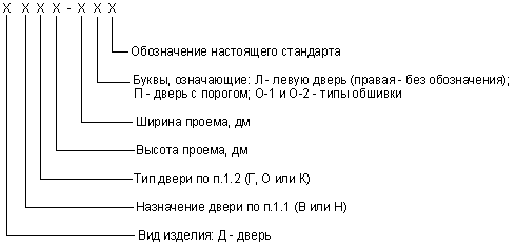

1.8.  Устанавливают следующую структуру условного обозначения дверей:

Примеры  условных обозначений

Дверь  внутренняя, глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с порогом:


ДВГ 19-9 П ГОСТ 14624-84

То  же, с левой навеской полотна:


ДВГ 19-9 ЛП ГОСТ 14624-84

То  же, наружная остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:


ДНО 21-9 ЛП ГОСТ 14624-84

То  же, с качающимися полотнами, для проема высотой 21 и шириной 15 дм, с обшивкой типа О-1:


ДНК 21-15 О1 ГОСТ 14624-84

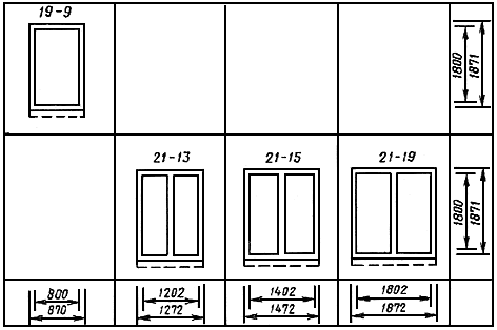

ТИПЫ И РАЗМЕРЫ ВНУТРЕННИХ ДВЕРЕЙ

Тип Г


Тип О


Тип К

Черт.1


ТИПЫ И РАЗМЕРЫ НАРУЖНЫХ ДВЕРЕЙ


Черт.2

Примечание  к черт.1 и 2. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.



РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ

В миллиметрах












Схема полотна


Размер полотна


Размер стекла


Тип двери














Высота


Ширина


Г




1800


800




















-

-

-

-

-





2000


600; 700; 900












  О






700






480




475






 2000




1305

530



1300









900










680




675


К






700






480




475






2000



1305

530



1300










900








680





675


Черт.3

Примечание.  Сечения полотен - на черт.7 и 8.



РАЗМЕРЫ ПОЛОТЕН НАРУЖНЫХ ДВЕРЕЙ

В миллиметрах













Схема полотна


Размер полотна


Размер стекла


Тип двери













Высота


Ширина


Г






2000


























800; 900

-

-

-

-

-






2300



















О






800






580




575






2000



1305

530



1300









900







680




675








800






580




575






2300



1755

380



1750









900






680




675


Черт.4

Примечание.  Сечения полотен - на черт.9-11.

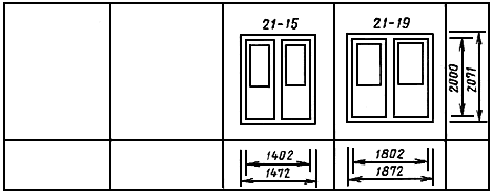

РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ

В миллиметрах








Вид дверной коробки


Схема коробки








С порогом




1871



870


1805


804








1272





1206






2071


1472


2005


1406








1872




1806


Без порога






1472




1406






2071



2038









1872





1806

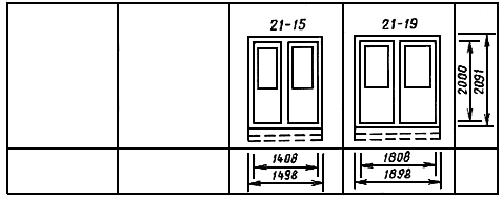

Для качающихся полотен








1498






1408






2071




2026











1898





1808


Черт.5

Примечание.  Сечения полотен - на черт.7 и 8.

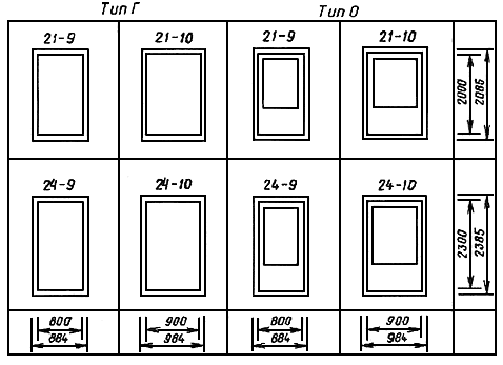

РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ

В миллиметрах







Вид дверной коробки


Схема дверной коробки






С порогом








884






804






2085



2005









984





904








884




804






2385



2305










984





904


Без порога






884




804






2078



2038









984





904








884




804






2378



2338










984





904


Черт.6

Примечание.  Сечения полотен - на черт.9-11.

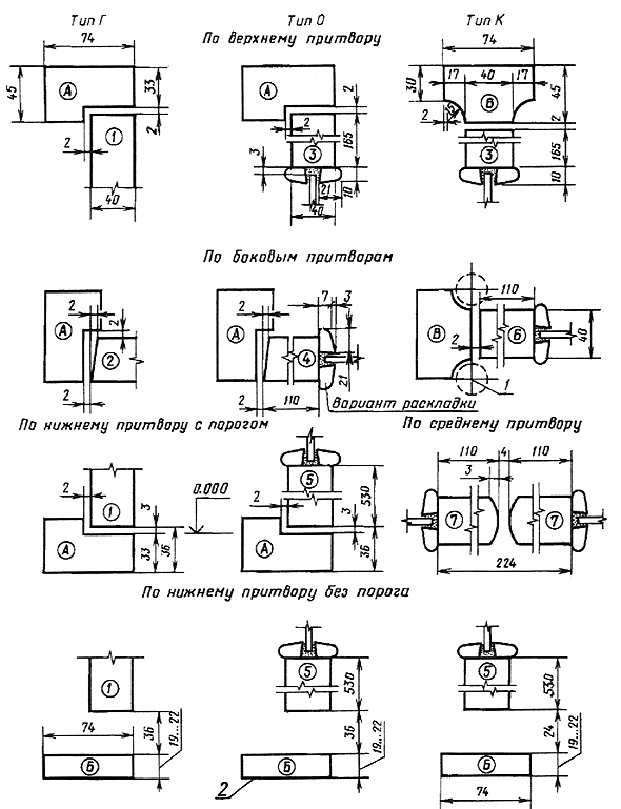

СЕЧЕНИЯ ПО ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ

1 - пружинная петля ПН9-130 по ГОСТ 5088; 2 - монтажная доска

Черт.7

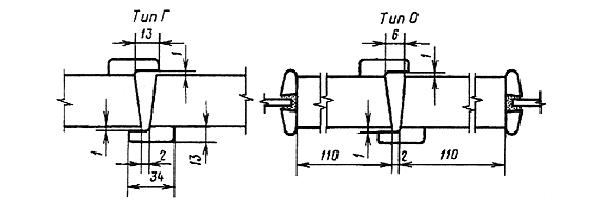

СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ

Нащельники показаны для правой двери, для левой - в негативном (зеркальном) изображении.

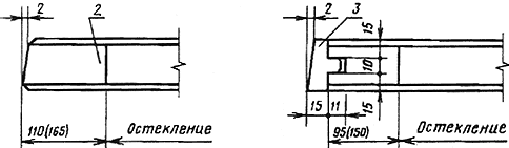

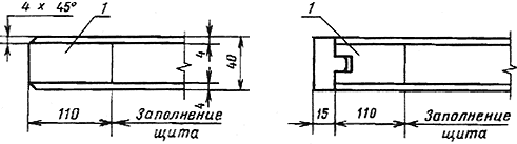

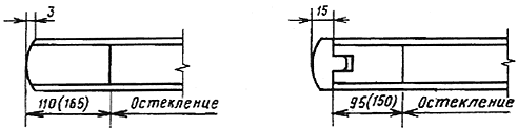

СЕЧЕНИЯ ЭЛЕМЕНТОВ ПОЛОТЕН ПО КРОМКАМ ВНУТРЕННИХ

И НАРУЖНЫХ ДВЕРЕЙ






Без обкладки


С обкладкой




Глухие двери (тип Г)




Остекленные двери (тип О)


Двери остекленные с качающимися полотнами (тип К)

1 - бруски каркаса щита; 2 - заполнение или остекление; 3 - обкладка

Каркас дверей должен быть собран на сквозной открытый шип.


Черт.8

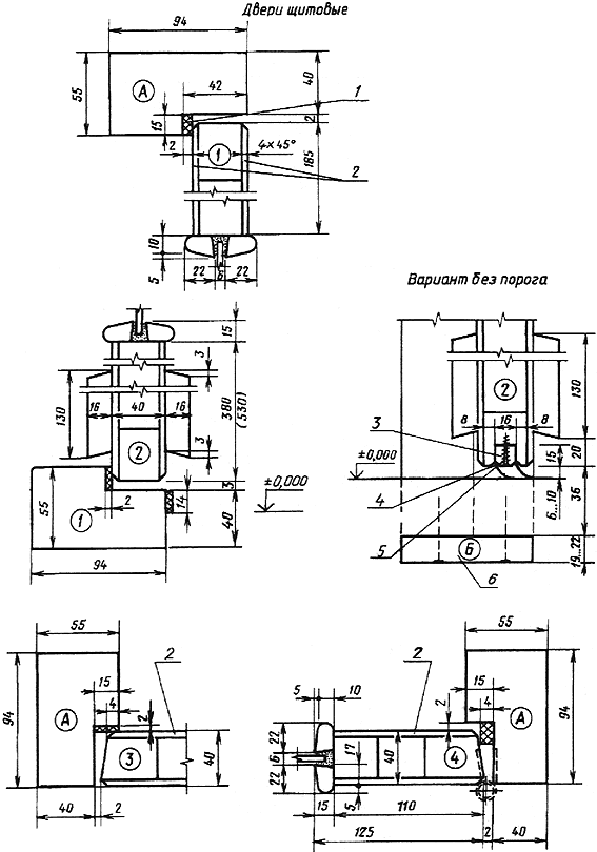

СЕЧЕНИЯ ДЕТАЛЕЙ НАРУЖНЫХ ДВЕРЕЙ

1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марки СТ или Т-В по ГОСТ 4598; 3 - рейка 12х12 мм;

4 - прокладка из резины толщиной 2 мм по ГОСТ 7338; 5 - шуруп 1-3х30 по ГОСТ 1144, шаг 200 мм;

6 - монтажная доска


Черт.9

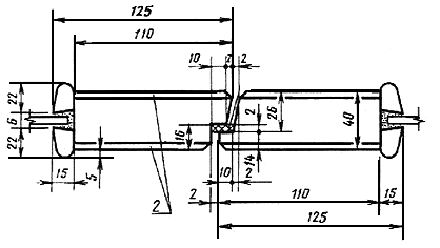

СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ

1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марок СТ или Т-В по ГОСТ 4598

Черт.10

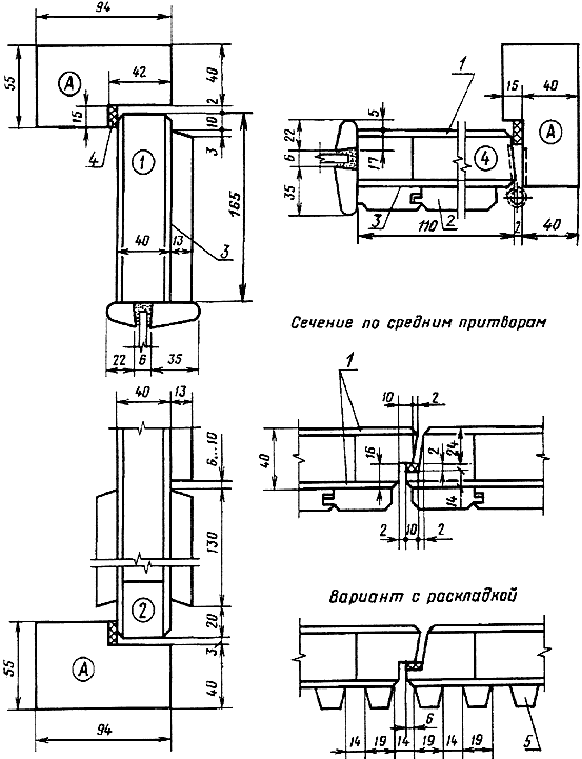

ДВЕРИ ЩИТОВЫЕ С ОБШИВКОЙ

1 - облицовка ДВП марки Т группы А по ГОСТ 4598; 2 - обшивка типа О-2 по ГОСТ 8242; 3 - пергамин по ГОСТ 2697; 4 - уплотняющая прокладка по ГОСТ 10174; 5 - раскладка


Черт.11


2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ


2.1.  Двери следует изготовлять в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.


2.2.  Сплошное и мелкопустотное заполнения щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629.

Рамочные  конструкции остекленных полотен выполняют по ГОСТ 24698.


2.3.  При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло- и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338.


2.4.  Наружные двери облицовывают древесноволокнистыми плитами (ДВП) марки СТ или Т-В по ГОСТ 4598.

Допускается  применять для облицовки щитов наружных дверей ДВП марки Т по ГОСТ 4598 и клееную фанеру при условии сплошной облицовки полотен профильными рейками по ГОСТ 8242, устанавливаемыми по слою пергамина по ГОСТ 2697.

Рейки  крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 с антикоррозионным покрытием. Максимальный шаг креплений - 500 мм. Крепления в каждом ряду следует располагать на одном уровне по всей ширине полотна.


2.5.  Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 16-19 мм или полосами из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590, сверхтвердых ДВП толщиной 3,2-4,0 мм по ГОСТ 4598, тонколистовой оцинкованной стали или алюминия.

Защитные  накладки устанавливают на водостойких клеях и шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.


2.6.  Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.


2.7.  В коробках наружных дверей пороги следует укреплять стальной полосой 14х4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.


2.8.  Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.


2.9.  Расположение приборов и примеры установки защитных ограждений приведены в приложении 2.



ПРИЛОЖЕНИЕ 1

Справочное

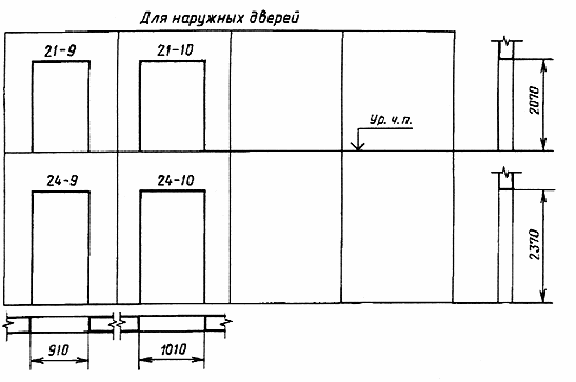

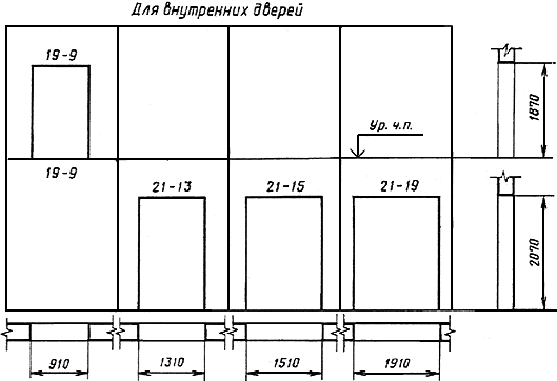

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

Примечание.  Над схемами проемов указаны координационные размеры высоты и ширины в модулях.



ПРИЛОЖЕНИЕ 2

Обязательное

РАСПОЛОЖЕНИЕ ПРИБОРОВ

Замок  по ГОСТ 5089 для наружных дверей ЗВ1А, для внутренних - ЗВ4.

Петли  по ГОСТ 5088 для наружных дверей ПН1-110, для внутренних - ПН4, для качающихся - ПН9-130-1.

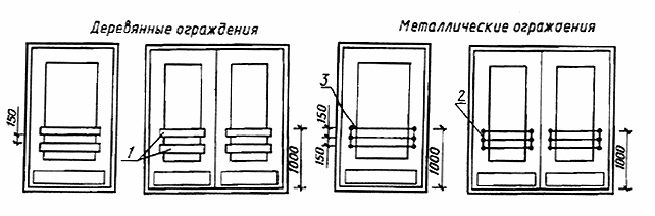

ПРИЕМЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ

ДЛЯ НАРУЖНЫХ ДВЕРЕЙ

1 - деревянные планки из твердолиственных пород; 2 - крепежная планка из полосовой стали; 3 - стальной пруток


Текст  документа сверен по:

официальное  издание

М.:  ИПК Издательство стандартов, 2002

Предоставлено компанией МГК "Информпроект".
