ГОСТ 12821-80. Фланцы стальные приварные встык на Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры.

УДК 621.643.412:006.354 Группа Г18


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ФЛАНЦЫ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК НА Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)


Конструкция и размеры


ГОСТ 12821-80*


Взамен ГОСТ 12829-67 ГОСТ 12833-67 и ГОСТ 12835-67


ОКП 37 9941


Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. № 2240 дата введения установлена

01.01.83

Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 №403

1. Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Р от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С).

Требования пп. 1, 2 (за исключением показателя «Масса»), 3, 9, 10 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

(Измененная редакция, Изм.№ 4).

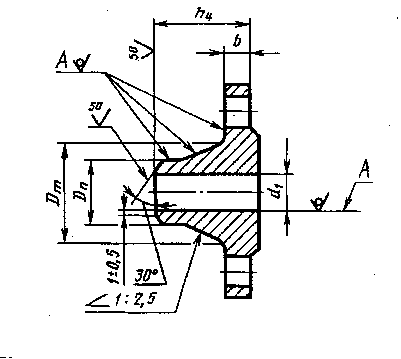

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в табл. 1-10.

(Измененная редакция, Изм. № 2, 4).

* Переиздание (декабрь 1996 г.) с Изменениями №1,2,3,4, утвержденными в марте 1983 г., декабре 1987 г., сентябре 1989 г., апреле 1992 г. (ИУС 6-83, 4-88, 12-89, 7-92).

Примечания:

1. Допускается обработка поверхностей А с шероховатостью Rа £ 100 мкм.

2. Допускается изготовление фланцев с другими видами разделки под сварку по технической документации, утвержденной в установленном порядке.

Таблица 1

Размеры в мм


Py 0,1 и 0,25 МПа (1 и 2,5 кгс/см2)


d1

b

h4

Dm

Dn

Масса, кг

Проход условный Dy






с соединетельным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

8

23

22

15

0,29

0,28

0,27

0,28

0,28

15

12

8

26

28

19

0.34

0,34

0,32

0,34

0,33

20

18

8

28

36

26

0,46

0,45

0,41

0,44

0,44

25

25

8

28

42

33

0,55

0,55

0,50

0,54

0,53

32

31

8

28

50

39

0,78

0,78

0,72

0,76

0,77

40

38

9

33

60

46

1,09

1,04

1,02

1,03

1,04

50

49

9

33

70

58

1,26

1,21

1,14

1,18

1,21

65

66

9

33

88

77

1,62

1,57

1,46

1,53

1,55

80

78

11

35

102

90

2,43

2,30

2,26

2,29

2,30

100

96

11

37

122

110

2,98

2,70

2,65

2,67

2,71

125

121

11

37

148

135

3,72

3,65

3,41

3,52

3,57

150

146

11

38

172

161

4,30

5,22

3,95

4,04

4,13

(175)

177

13

43

210

196

6,15

6,00

5,64

5,80

5,86

200

202

13

45

235

222

6,92

6,75

6,33

6,55

6,63

(225)

226

15

45

260

248

8,49

8,30

7,76

8,18

8,09

250

254

16

45

288

278

9,88

9,61

9,18

9,32

9.43

500

303

16

45

340

330

13,38

13,35

12,35

11,59

12,67

350

351

16

45

390

382

15,97

15,93

14,90

14,63

15,00

400

398

16

45

440

432

18,56

18,53

17,30

16,84

17,33

(450)

450

16

50

494

484

23,63

23,70

22,35

20,22

20,94

500

501

19

50

545

535

26,76

26,60

25,00

23,11

23,76

600

602

19

55

650

636

35,79

35,70

33,00

32,90

33.37

(700)

692

19

55

740

726

44,30

44,10

41,00

40,34

41,60

800

792

19

60

844

826

46,15

55,50

52,20

51,49

52,60

(900)

892

21

60

944

926

66,35

¾

¾

¾

¾

1000

992

21

60

1044

1028

73,44

¾

¾

¾

¾

1200

1192

23

65

1244

1228

92,92

¾

¾

¾

¾

1400

1392

23

65

1445

1428

101,02

¾

¾

¾

¾

1600

1592

23

65

1616

1628

135,27

¾

¾

¾

¾


Таблица 2

Размеры в мм


Py 0,6 МПа (6 кгс/см2)


d1

b

h4

Dm

Dn

Масса, кг

Проход условный Dy






с соединетельным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

10

27

22

15

0,34

0,34

0,32

0,34

0,33

15

12

10

28

28

19

0,40

0,40

0,38

0,40

0,40

20

18

10

30

36

76

0

53

0

53

050

053

0,52

25

25

12

30

42

33

0,76

0,77

0,72

0,75

0,75

32

31

12

33

50

39

1,10

1,08

1,04

1,08

1,08

40

38

12

35

60

46

1,36

1,37

1,28

1,30

1,34

50

49

12

35

70

58

1,53

1,51

1,44

1,46

1,47

65

66

12

35

88

77

1,97

2,06

1,83

1,72

1,75

80

78

13

37

102

90

2,76

2,76

2,80

2,65

2,72

100

96

13

38

122

110

3,35

3,04

3,03

3,03

3,04

125

121

15

40

148

135

4,66

4,24

3,66

4,50

4,55

150

146

15

43

172

161

5,37

5,85

4,93

5,29

5,35

(175)

177

17

47

210

196

7,32

8,10

6,92

7,11

7,16

200

202

17

50

235

222

8,37

9,35

7,75

7,98

8,05

(225)

226

17

50

260

248

9,45

9,25

8,72

8,98

9,06

250

254

18

50

288

278

10,99

10,69

10,14

12,20

12,30

300

303

18

50

340

330

14,82

14,28

14,10

13,81

14,11

350

351

18

50

390

382

17,69

18,65

17,64

16,35

16,72

400

398

18

50

440

432

20,55

19,69

19,30

18,83

19,31

(450)

450

18

50

494

484

23,63

23,60

21,90

21,62

22,24

500

501

19

50

545

535

26,63

29,10

25,90

24,44

25,10

600

602

19

55

650

636

35,79

35,60

33,40

37,49

33,67

(700)

692

19

55

740

726

44,31

44,10

41,10

40,60

41,86

800

792

19

60

844

826

56,17

55,20

52,20

51,67

53,36

(900)

892

21

60

944

926

66,79

¾

¾

¾

¾

1000

992

21

60

1044

1028

73,51

¾

¾

¾

¾

1200

1192

23

70

1248

1228

111,43

¾

¾

¾

¾

1400

1392

27

85

1456

1428

156,58

¾

¾

¾

¾

1600

1592

32

95

1660

1628

218,57

¾

¾

¾

¾
