УДК 621.643.412:006.354 Группа Г18


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ФЛАНЦЫ ЛИТЫЕ ИЗ КОВКОГО ЧУГУНА НА Рy от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2)


Конструкция и размеры


ГОСТ 12818-80*

Взамен ГОСТ 12817-67, ГОСТ 12818—67, ГОСТ 12819-67

ОКП 37 9941


Постановлением Государственного комитета СССР по стандартам от 20 мая 11980 г. № 2239 дата введения установлена


01.01.83

Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 № 402


1. Настоящий стандарт распространяется на фланцы литой арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров из ковкого чугуна на условное давление Рy от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2) и температуру среды от 243 до 673 К (от минус 30 до плюс 400 °С).

Требования пп. 1—3; 5; 7 настоящего стандарта являются обяза-тельными, остальные требования — рекомендуемыми.

(Измененная редакция, Изм. № 2).

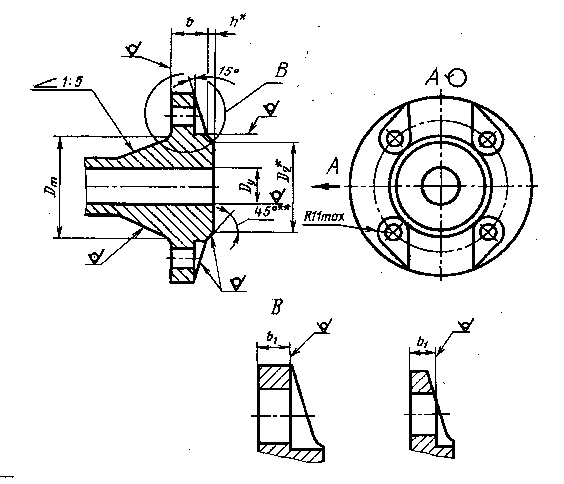

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.

3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.

4. Предельные отклонения размеров отливок — по 9-му классу точности ГОСТ 26645—85.

(Измененная редакция, Изм. № 2).

5. Неуказанные размеры и предельные отклонения — по рабочим чертежам, утвержденным в установленном порядке.

6. Допускается изготовление фланцев Dy 15 мм без скоса под углом 15° и выемки по радиусу R 11 max, а также квадратных фланцев со скосом от 8 до 15°.

7. Технические требования, материал фланцев, крепежных дета чей и прокладок — по ГОСТ 12816—80.

_____

*D2 и h - по ГОСТ 12815-80.

** Допускается выполнять скругление.

мм

Проход условный, Dy

Рy МПа (кгс/см2)



1,6 (16)

2,5 и 4,0 (25 и 40)


b

b1

Dm

b

b1

Dm

15

12

8

38

14

8

38

20

12

8

44

14

8

44

25

12

8

49

14

8

49

32

13

10

62

15

10

62

40

13

10

70

15

10

70

50

15

10

80

17

10

80

65

17

10

106

19

10

106

80

19

10

116

21

10

116
