ГОСТ 12469-67

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОСИ ПОТАЙНЫЕ

конструкция

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОСИ ПОТАЙНЫЕ

Конструкция

Countersunk axles. Design

ГОСТ

12469-67*

Взамен

МН 5428-64

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967г.

Срок введения установлен

с 01.07.67

Постановлением Госстандарта СССР от 17.03.88 № 568 снято ограничение срока действия

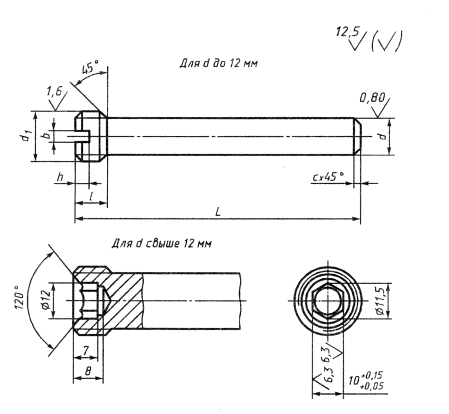

1. Конструкция и размеры потайных осей должны соответствовать чертежу и таблице.

Размеры в мм

Обозначения осей

Применяемость

d (поле допуска f9 или h6)

L

d1

l

b

h

с

Масса, кг

7018-0281



4

20

М6

5

1,2

1,6

0,6

0,002

0282



25

0,003

0283



28

0,003

0284



32

0,004

7018-0285



6

25

М8 × 1

6

1,2

1,6

0,6

0,006

0286



28

0,007

0287



32

0,008

0288



36

0,009

0289



8

32

M10 × l

2,0

2,5

0,013

0290



36

0,014

0291



40

0,016

0292



45

0,018

0293



50

0,020

0294



55

0,022

0295



10

45

М12 × 1,25

8

2,5

3,0

0,028

0296



50

0,031

0297



55

0,036

0298



60

0,038

0299



70

0,044

0300



80

0,050

0301



12

45

M14 × l,5

3,0

3,5

1,0

0,039

0302



50

0,044

0303



55

0,048

0304



60

0,053

0305



70

0,062

0306



80

0,071

0307



90

0,080

0308



16

50

М18 × 1,5

10

-

-

0,074

0309



55

0,082

0310



60

0,090

0311



70

0,106

0312



80

0,121

0313



90

0,137

0314



100

0,153

0315



110

0,169

0316



20

60

М22 × 1,5

0,144

0317



70

0,168

0318



80

0,193

0319



90

0,218

0320



100

0,242

0321



110

0,267

0322



125

0,304

7018-0323



140

0,340

Пример условного обозначения потайной оси размерами d = 4мм, L = 20мм, с полем допуска диаметра d - f9:

Ось 7018-0281 f9 ГОСТ 12469-67

То же, с полем допуска диаметра d - h6:

Ось 7018-0281 h6 ГОСТ 12469-67

(Измененная редакция, Изм. 1, 2).

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость - 35,0 . . . 39,5 HRCэ.

4. Неуказанные предельные отклонения размеров: Н14,

3, 4. (Измененная редакция, Изм. 2).

5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81.

(Измененная редакция, Изм. № 1).

6. (Исключен, Изм. 2).

7. Размеры фасок для резьбы - по ГОСТ 10549-80.

(Измененная редакция, Изм. № 1).

8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).

(Измененная редакция, Изм. 2).

9. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.

(Измененная редакция, Изм. 1, 2).

10. Пример применения потайных осей указан в приложении.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ
Справочное

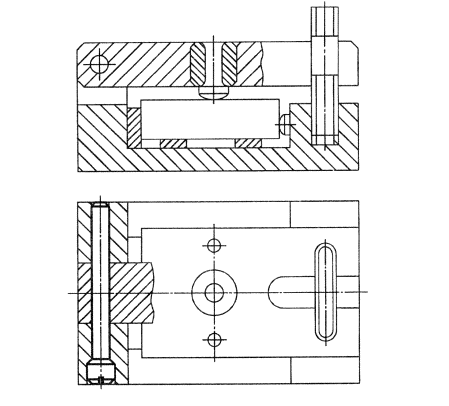

ПРИМЕР ПРИМЕНЕНИЯ ПОТАЙНЫХ ОСЕЙ
