ГОСТ 12462-67

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ С ТРАПЕЦЕИДАЛЬНОЙ РЕЗЬБОЙ ШЕСТИГРАННЫЕ С БУРТИКОМ

КОНСТРУКЦИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ С ТРАПЕЦЕИДАЛЬНОЙ РЕЗЬБОЙ ШЕСТИГРАННЫЕ С БУРТИКОМ

Конструкция

Nuts, hexagonal with bead and acme thread. Design

ГОСТ

12462-67*

Взамен

MH 5435-64

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967г.

Дата введения установлена

01.07.67

Постановлением Госстандарта СССР от 17.03.88 № 567 снято ограничение срока действия

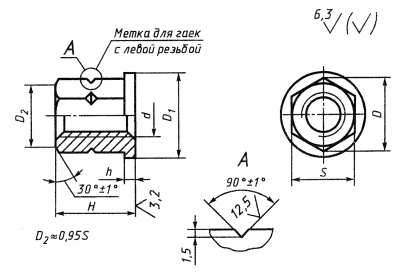

1. Конструкция и размеры шестигранных гаек с буртиком и трапецеидальной резьбой должны соответствовать чертежу и таблице.

Размеры в мм

Обозначения гаек

Применяемость

d*

S (поле допуска h13)

H



D



D1

h

Масса,

кг

1-й ряд

2-й ряд

7003-0191



Тr 10 × 2



17

16

19,6

21

3

0,026

0192



Тr 10 × 2 LH



7003-0193



Тr 12 × 3



19

20

21,9

24

3

0,040

0194



Тr 12 × 3 LH



0195



Тr 16 × 4



24

25

27,7

30

4

0,074

0196



Тr 16 × 4 LH



0197



Тr 20 × 4



30

32

34,6

38

5

0,146

0198



Тr 20 × 4 LH



0199





Тr 24 × 5

36

36

41,6

45

0,228

0200





Тr 24 × 5 LH

0201



Тr 26 × 5



41

40

47,3

52

0,339

0202



Тr 26 × 5 LH



6

0,362

0203





Тr 28 × 5

42

0204





Тr 28 × 5 LH

0205



Тr 30 × 6



46

45

53,1

55

0,496

0206



Тr 30 × 6 LH



0207



Тr 32 × 6



50

50

57,7

63

0,635

0208



Тr 32 × 6 LH



0209



Тr 36 × 6



55

55

63,5

65

7

0,801

0210



Тr 36 × 6 LH



0211



Тr 40 × 6



60

60

69,5

70

1,001

7003-0212



Тr 40 × 6 LH



* При выборе размера d 1-й ряд следует предпочитать 2-му.

Пример условного обозначения шестигранной гайки с буртиком и трапецеидальной резьбой размером d = Тr 10 × 2:

Гайка 7003-0191 ГОСТ 12462-67

(Измененная редакция, Изм. 2).

2. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 40Х.

3. Твердость - 35,0 ... 39,5 HRCэ.

(Измененная редакция, Изм. № 1, 2).

4. Неуказанные предельные отклонения размеров:

(Измененная редакция, Изм. № 2).

5. Резьба трапецеидальная - по ГОСТ 24737-81. Поле допуска резьбы - 8Н по ГОСТ 9562-81.

(Измененная редакция, Изм. 1, 2).

6. Размеры проточек и резьбы - по ГОСТ 10549-80

(Измененная редакция, Изм. № 1).

7. (Исключен, Изм. 1).

8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).

(Измененная редакция, Изм. 2).

9. Остальные технические требования - по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.3-83, ГОСТ 1759.5-87.

10. Упаковка и маркировка - по ГОСТ 18160-72.

(Измененная редакция, Изм. 1).
