ГОСТ 10605-94
(ИСО 4032-86)
Группа Г33
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ С ДИАМЕТРОМ РЕЗЬБЫ
СВЫШЕ 48 мм КЛАССА ТОЧНОСТИ В
Технические условия
Hexagon nuts with thread diameter over 48 mm.
Product grade B.
Specifications
ОКС 21.060.20
ОКП 12 8300
Дата введения 1996-01-01
Предисловие
1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении Госстандарта России
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 6-94 от 21 октября 1994 г.)
За принятие проголосовали:
|
|
|
|
Наименование государства
|
Наименование национального органа по стандартизации
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Настоящий Стандарт представляет собой полный аутентичный текст ИСО 4032-86 "Гайки шестигранные типа I классов А и В" в части гаек с диаметром резьбы 52, 56 и 64 мм класса точности В и содержит дополнительные требования, отражающие потребности народного хозяйства
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 10 октября 1995 г. N 524 межгосударственный стандарт ГОСТ 10605 94 (ИСО 4032-86) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1996 г.
4 ВЗАМЕН ГОСТ 10605-72
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на шестигранные гайки с диаметром резьбы от 52 до 150 мм, класса точности В.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.301-86 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 9150-81 ОНВ. Резьба метрическая. Профиль
ГОСТ 16093-81 ОНВ. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 17769-83 Изделия крепежные. Правила приемки
ГОСТ 18126-72 Болты и гайки с диаметром резьбы свыше 48 мм. Технические условия
ГОСТ 18160-72 Изделия крепежные. Общие технические условия. Упаковка. Маркировка. Транспортирование и хранение
ГОСТ 24705-81 ОНВ. Резьба метрическая. Основные размеры
3 РАЗМЕРЫ

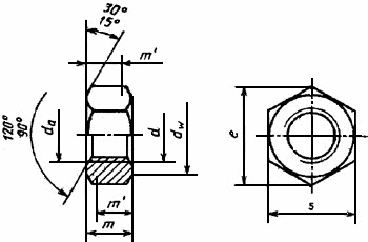

Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
мм
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(52)
|
56
|
64
|
72
|
(76)
|
80
|
90
|
100
|
110
|
125
|
140
|
150
|
||
|
|
|
5,0
|
5,5
|
6,0
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
|
|
|
3,0
|
4,0
|
|
|
|
|
6,0 и
|
4,0
|
|
|
|
||
|
|
|
52
|
56
|
64
|
72
|
76
|
80
|
90
|
100
|
110
|
125
|
140
|
150
|
|
|
|
|
56,2
|
60,5
|
69,1
|
77,8
|
82,1
|
86,4
|
97,2
|
108,0
|
118,8
|
135,0
|
151,2
|
162,0
|
|
|
74,2
|
78,7
|
88,2
|
97,7
|
102,4
|
107,2
|
121,1
|
135,4
|
144,9
|
168,6
|
187,2
|
211,0
|
||
|
88,25
|
93,56
|
104,86
|
116,16
|
121,81
|
127,46
|
144,08
|
161,03
|
172,33
|
200,58
|
222,72
|
250,97
|
||
|
|
макс.
|
42
|
45
|
51
|
58
|
61
|
64
|
72
|
80
|
88
|
100
|
112
|
128
|
|
|
|
мин.
|
40,4
|
43,4
|
49,1
|
56,1
|
59,1
|
62,1
|
70,1
|
78,1
|
85,8
|
97,8
|
109,8
|
125,5
|
|
|
|
32,3
|
34,7
|
39,3
|
44,9
|
47,3
|
49,7
|
56,1
|
62,5
|
68,6
|
78,2
|
87,8
|
100,4
|
||
|
|
|
80
|
85
|
95
|
105
|
110
|
115
|
130
|
145
|
155
|
180
|
200
|
225
|
|
|
|
мин.
|
78,1
|
82,8
|
92,8
|
102,8
|
107,8
|
112,8
|
127,5
|
142,5
|
152,5
|
177,5
|
197,1
|
222,1
|
|
Примечание - Размеры гаек, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения гайки диаметром резьбы 56 мм, с крупным шагом резьбы с полем допуска 6Н, из материала группы 05, с цинковым покрытием толщиной 9 мкм, хроматированным:
Гайка М 56.05.019 ГОСТ 10605-94
То же, с мелким шагом резьбы с полем допуска 6Н, из материала группы 21, из стали марки 12Х18Н9Т без покрытия:
Гайка М 56 X 4.21.12Х18Н9Т ГОСТ 10605-94
4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Таблица 3
|
|
|
|
|
|
|
Коррозионностойкая сталь
|
|
|
ГОСТ 18126
|
||
|
|
Размеры
|
Профиль и основные размеры
|
|
|
Стандарт
|
ГОСТ 9150, ГОСТ 24705
|
|
|
|
Допуски
|
6Н
|
|
|
|
Стандарт
|
ГОСТ 16093
|
|
|
Группа
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В
|
|
|
|
|
ГОСТ 1759.1
|
|
|
|
||
|
ГОСТ 17769
|
||
|
ГОСТ 18126, ГОСТ 18160
|
||
Теоретическая масса стальных болтов указана в приложении А.
ПРИЛОЖЕНИЕ А
(справочное)
МАССА СТАЛЬНЫХ ГАЕК
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Шаг резьбы, мм
|
Теоретическая
масса гайки, кг
|
|||||||||||
|
|
(52)
|
56
|
64
|
72
|
(76)
|
80
|
90
|
100
|
110
|
125
|
140
|
150
|
|
1,21
|
1,45
|
1,99
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
3,0 и 4,0
|
1,18
|
1,42
|
1,94
|
2,63
|
2,99
|
3,39
|
4,88
|
6,76
|
8,12
|
12,79
|
17,43
|
24,51
|
|
-
|
-
|
-
|
2,69
|
3,06
|
3,47
|
4,98
|
6,88
|
8,27
|
12,99
|
17,67
|
24,83
|
Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 1996
